射頻、高速數字電路：禁止銳角、盡量避免直角

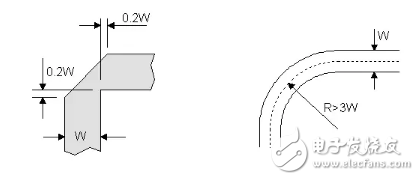

如果是射頻線，在轉角的地方如果是直角，則有不連續性，而不連續性將易導致高次模的產生，對輻射和傳導性能都有影響。RF信號線如果走直角，拐角處的有效線寬會增大，阻抗不連續，引起信號反射。為了減小不連續性，要對拐角進行處理，有兩種方法：切角和圓角。圓弧角的半徑應足夠大，一般來說，要保證：R>3W。

銳角、直角走線

銳角走線一般布線時我們禁止出現，直角走線一般是PCB布線中要求盡量避免的情況，也幾乎成為衡量布線好壞的標準之一，那么直角走線究竟會對信號傳輸產生多大的影響呢？

從原理上說，銳角、直角走線會使傳輸線的線寬發生變化，造成阻抗的不連續。

線寬變化導致阻抗變化

當走線的等效寬度變化的時候，會造成信號的反射。我們可以看到：

我們走線的時候，如果線寬發生變化，則會導致走線阻抗變化。

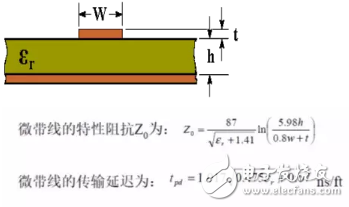

微帶線（microstrip line）

?它由一根帶狀導線與地平面構成，中間是電介質。如果電介質的介電常數、線的寬度、及其與地平面的距離是可控的，則它的特性阻抗也是可控的，其精確度將在±5％之內。

帶狀線（stripline）

帶狀線就是一條置于兩層導電平面之間的電介質中間的銅帶。如果線的厚度和寬度，介質的介電常數，以及兩層接地平面的距離都是可控的，則線的特性阻抗也是可控的，且精度在10%之內。

阻抗不連續就會反射

銳角最差，直角次之，鈍角再次之，圓角再次之，直線最好。

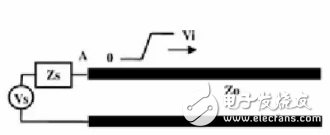

當驅動器發射一個信號進入傳輸線時，信號的幅值取決于電壓、緩沖器的內阻和傳輸線的阻抗。驅動器端看到的初始電壓決定于內阻和線阻抗的分壓。

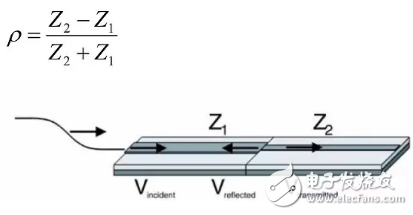

反射系數

?其中-1≤ρ≤1

當ρ=0時無反射發生

當ρ=1(Z 2 =∞，開路)時發生全正反射

當ρ=-1(Z 2 =0，短路)時發生全負反射

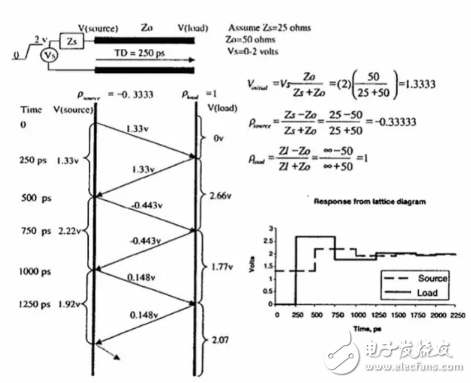

初始電壓，是源電壓Vs（2V）經過Zs（25歐姆）和傳輸線阻抗（50歐姆）分壓。

Vinitial=1.33V

后續的反射率按照反射系數公式進行計算
