蘋果9月發布會發布了iPhone8/8Plus、iPhoneX三款手機外，還帶來了AppleWatchSeries3、AppleTV4K兩款產品，前幾日iFixit陸續為大家?guī)砹薸Phone8、iPhone8Plus、AppleWatchSeries3的拆解，除了iPhoneX還沒上市的緣故，今天帶來了最后一款已發售新品AppleTV4K的拆解，一起來看一看。

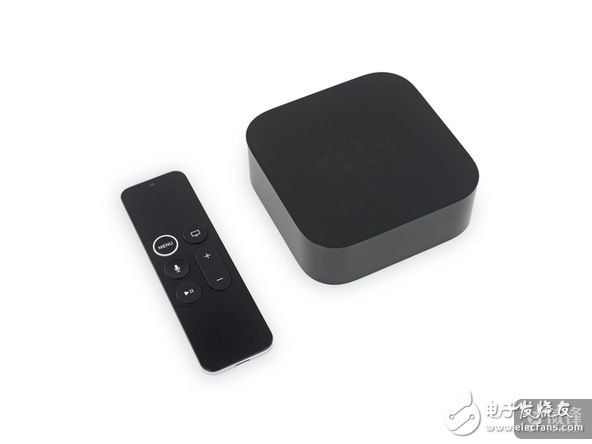

先來回顧一下AppleTV4K的主要配置參數：

-64位蘋果A10X芯片

-千兆以太網接口，802.11acWi-Fi，藍牙5.0，紅外接收器和HDMI2.0a

遙控器方面：

-玻璃觸控面板

-雙麥克風

-加速度計和陀螺儀

-藍牙4.0，紅外發射器，Lightning接口

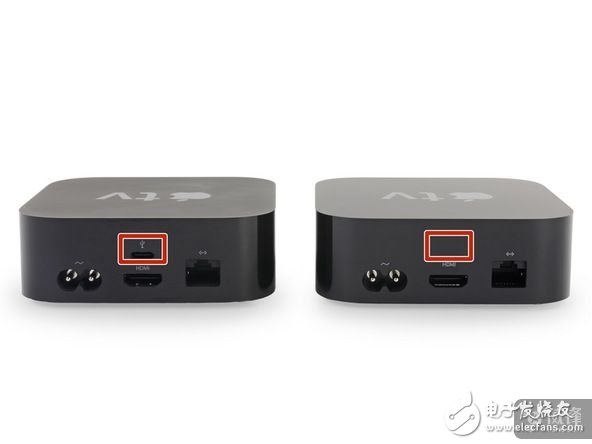

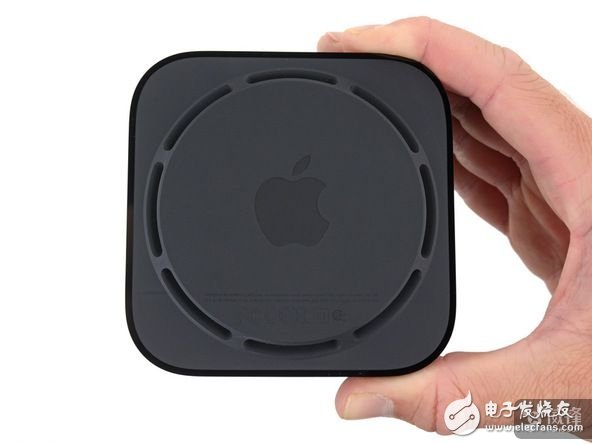

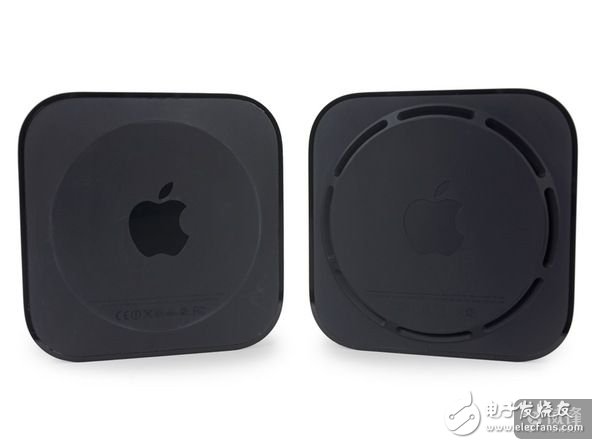

先來看一下外觀方面的更新，經過重新設計的底部蓋板，增加了一圈環形出風口;移除了USB-C接口。

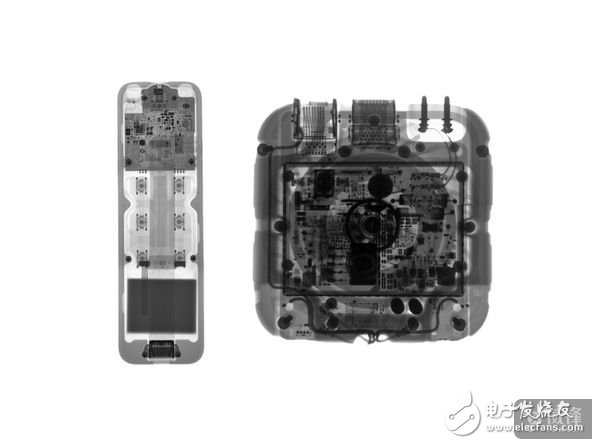

X光照片，顯示出底部有一圈環形組件，這個變化應該與重新設計過的底部出風口密切相關。

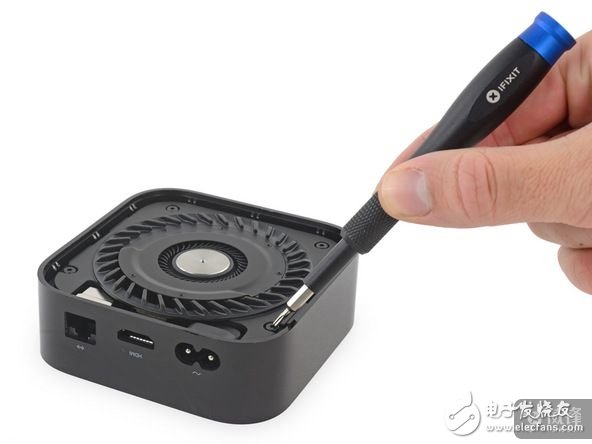

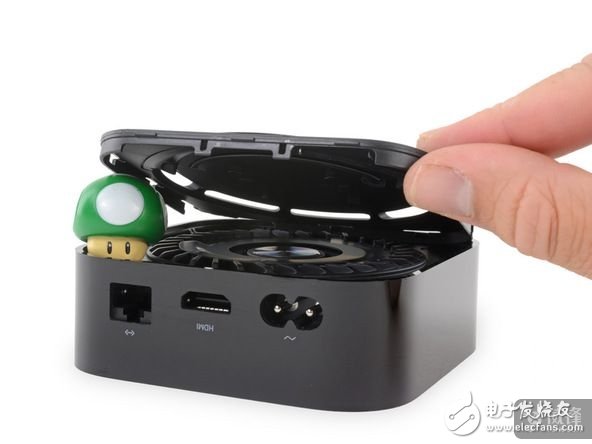

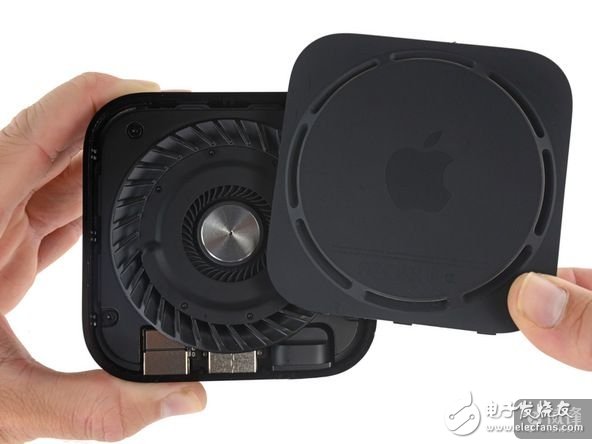

底部蓋板如同前幾代熟悉的設計，采用了卡扣來固定，沒有使用螺絲。iFixit輕車熟路的揭開底板，可以看到風扇部件使用了六角螺絲固定。

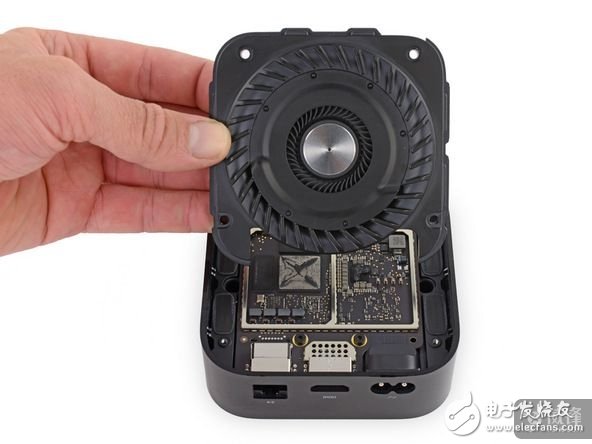

拆下螺絲后，分離出一個大大的蘋果渦輪風扇，可以想象到A10X芯片以及4KHDR會產生的熱量。

風扇也使用了六角螺絲，拆下后可以看到使用的是Nidec無刷電機，這意味著風扇組件容易更換，這是一個好消息!

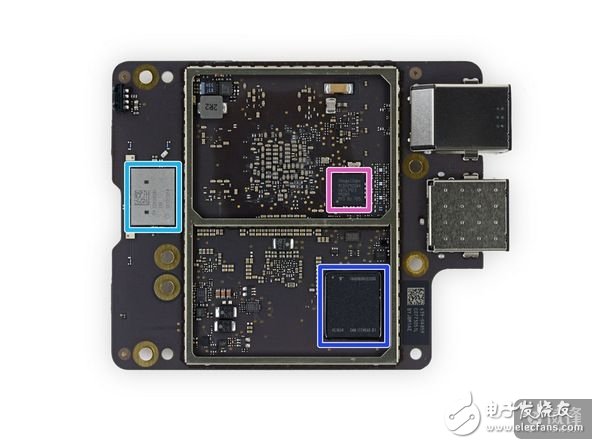

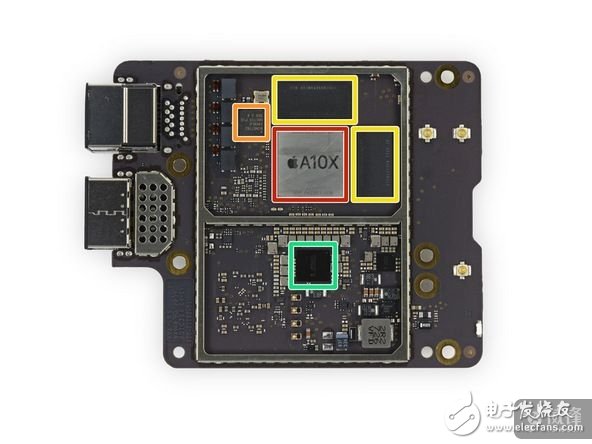

來看看邏輯板

●紅色：蘋果343S0019864位A10X處理器

●橙色：博通BCM57762Thunderbolt轉千兆以太網和USB3.0控制器

●黃色：海力士H9HCNNNBRUMLQR2GBLPDDR4RAM和海力士H9HCNNN8KUMLQR1GBLPDDR4RAM，共3GBRAM

●綠色：Apple343S00150

●淺藍：村田339S00381Wi-Fi/藍牙模塊

●藍色：東芝THGBX6G8D2LLDXG32GB閃存

●粉色：MegachipsMCDP2920A4DisplayPort1.4和HDMI2.0轉換器

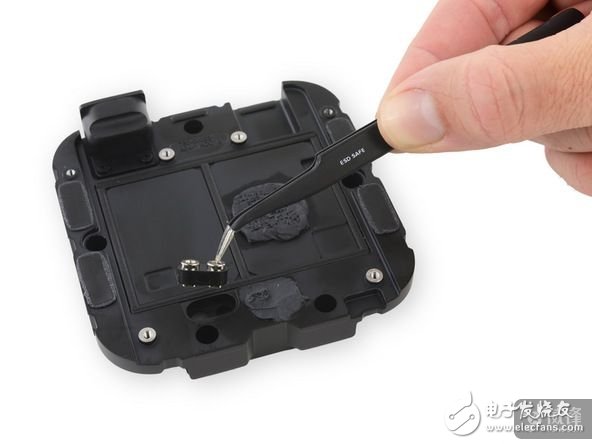

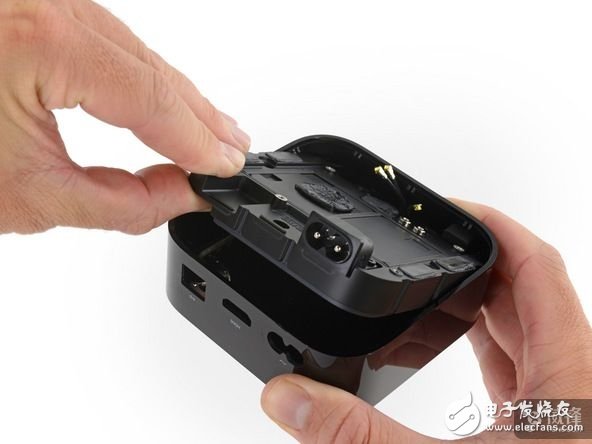

剩下的結構與前代AppleTV相似，沒有什么驚喜，只有電源值得一看，和上一代一樣有兩顆當作觸點螺絲，應該是通過這兩顆螺絲與邏輯板通電。

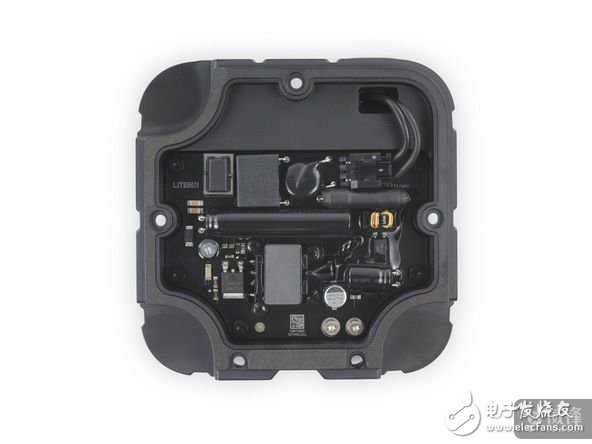

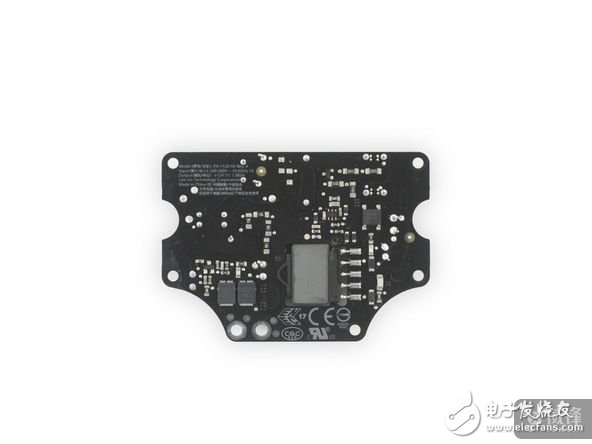

獨立的電源模塊，慣例不與邏輯板直接相連。新的電源額定12V1.083A，比上一代的0.917A略有提升。

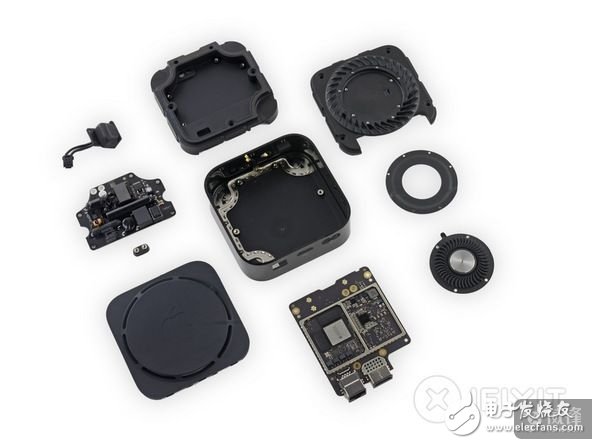

AppleTV4K零部件全家福

總結

iFixit給出的可修復性得分為8分(滿分10分)，與上一代AppleTV4一樣。

-底部塑料卡扣易于拆裝;

-模塊化組件也易于維修和組裝;

-電源也是模塊化的，可拆卸的AC-in插孔電源連接線;

-標準六角梅花螺絲讓維修工具變得簡單;

-但所有主要組件都焊接在邏輯板上，意味著任何部件損壞都需要更換整個邏輯板。
