蘇軾在《赤壁賦》中說到“江上之清風，與山間之明月，耳得之而為聲，目遇之而成”，耳朵和眼睛是人類獲取“世間美好景色”的采集儀，而在產品研發生產中也需要通過“眼睛”和“耳朵”來確保產品性能。

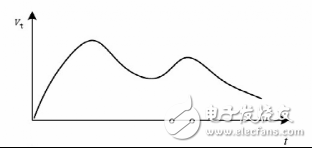

溫度、濕度、亮度、顏色，我們都可以感性的感受到，借助相應的工具也可以進行量化，這個過程就是信號的采樣分析。真實的信號都是在連續不斷的變化，如一條不斷變化的曲線，我們稱之為模擬量。

在日常工作中，為了更好的表示或記錄信號，我們往往會將模擬信號進行數字化，比如溫度我們常以多少攝氏度來表示溫度高低；又比如顏色，我們通過RGB三基色的比例來表示某一種顏色，這樣就將原本感性的信號轉換為了可以被定量的信號。這個過程就是模數轉換的過程。

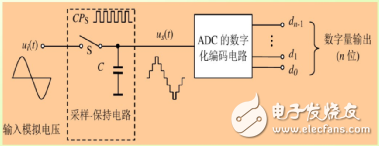

模數轉換的方法也有很多，在電學方面我們通常使用ADC進行信號采樣，以達到模數轉換的效果，基本原理就是通過一定的采樣保持電路將信號引入，然后用ADC芯片進行數據采樣，ADC芯片的位數越多，采樣速度越快，采出來的信號就越精準越密集，模數轉換的過程如下圖所示。

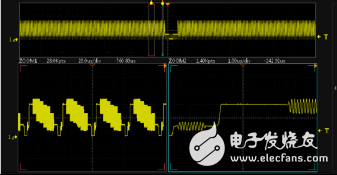

模數信號的轉換是絕大部分電子測量?jī)x器工作的第一步，比如示波器、萬用表、功率分析儀、數據采集記錄儀等等。不同儀器對模數轉換的精度、速度、路數要求也各不相同。比如示波器就對采樣速度要求極高，只有采樣速度夠快，還原出來的波形才能越接近真實曲線；又比如萬用表就對采樣的精度要求極高；而數據采集記錄儀對采樣的通道數需求最大。這里我們談?wù)剶?shù)據采集記錄儀采集的數據及特點。

數據采集記錄儀往往用于對被測產品的溫度、濕度、電壓、電流、警報信號等的采集記錄。而不同信號采樣的方式也不相同，例如對于直流電壓、直流電流就可以進行直接接入采集；而對于溫度信號就需要先通過熱電偶或熱電阻等傳感器，將溫度信號轉換成電壓或電流信號之后再進行采集，采集之后再換算成溫度信息。很多應用場合需要同時對多路信號進行采集，這就要求數據采集記錄儀必須具備多路采集通道和擴展能力。

致遠電子推出的DM100/DP100系列數據采集記錄儀是一款多通道，可擴展，高精度的數據采集設備，該數據采集記錄儀可采集直流電壓、直流電流、數字量、溫度、濕度等多種傳感器信號數據，實時顯示多種測量結果，并對測量結果進行自定義二次運算、報警輸出等操作。單臺主機最多可擴展至200個采集通道，多臺主機可實現級聯擴展，是一款適合工業環境中的多通道數據采集記錄設備。

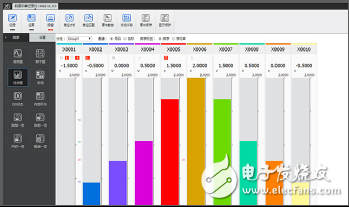

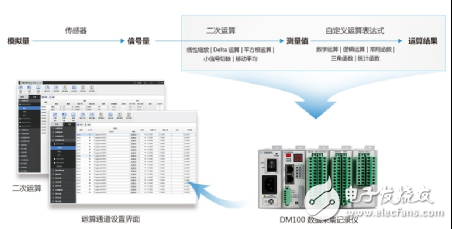

DM100數據采集模塊在采集信號量后，用戶可通過線性縮放、Delta運算、平方根運算等二次運算得到所需的測量值，同時還能對測量值進行自定義表達式運算，將測量值或運算值作為變量在表達式中執行，保存運算結果。并可將測量數據及時保存在內存中，支持8G以上存儲容量，連續記錄測量數據可達60天以上，并可根據指定通道生成報表，導出文本或二進制格式，方便數據的統計與分析。
