＜概要＞

全球知名半導體制造商ROHM的電流檢測用大功率超低阻值分流電阻器“PSR系列”產品已在車載和工業設備等需要大功率的應用領域獲得高度好評，如今又新增小型版的“PSR100系列”。
“PSR100系列”已于2017年4月開始以月產15萬個的規模投入量產。生產基地為ROHM Integrated Systems(Thailand)Co.,Ltd.。

＜背景＞

分流電阻器在車載和工業設備領域被廣泛用于大功率應用的電流檢測。其中在車載領域，隨著電子化和電動化進程的不斷深入，小型電機和ECU的搭載數量呈穩步增長趨勢，對大功率且小型的分流電阻的需求日益高漲。在這種背景下，客戶對擁有多年豐碩業績的ROHM的要求也日益提高，因此，此次在具有大功率、超低阻值特色的PSR系列中又新增了小型產品陣容。

＜新產品詳情＞

“PSR100系列”的電阻體金屬采用高性能合金材料，使產品在低阻值范圍也實現了優異的電阻溫度系數（TCR）※。而且還利用ROHM獨有的精密焊接技術，實現3W大功率和小尺寸(6.35×3.05mm)，成功地同時實現了本來很難兼顧的大功率和小型化。
這使得產品在車載和工業設備領域等溫度保證要求苛刻的應用電路中也可從容使用，非常有助于減輕設計負擔并促進應用的進一步小型化。

今后，ROHM將繼續發力車載、工業設備領域，從電阻器到晶體管、二極管，不斷強化電源領域的產品陣容。

＜特點＞

1.同時實現3W大額定功率和小尺寸(6.35×3.05mm)

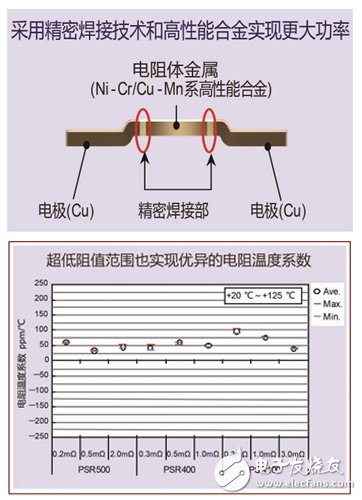

一般認為，額定功率和產品尺寸存在矛盾關系，很難同時確保兩者的理想值。但是，本系列產品利用ROHM獨有的精密焊接技術，僅6.35×3.05mm的小尺寸也實現了散熱性?xún)?yōu)異的銅板結構，從而成功獲得3W的大功率。通過同時確保這兩個值滿足了客戶小型化的需求。

2. 超低阻值范圍也具備優異的電阻溫度系數

一般電阻值越低，電阻溫度系數越大。而PSR系列的電阻體金屬采用高性能合金材料，在超低阻值范圍也實現了優異的電阻溫度系數（TCR）。該系列具備從0.3mΩ的超低阻值范圍起的豐富產品陣容，有助于應用的可靠性提升。

＜應用案例＞

車載：板載充電器、電動壓縮機、EPS
工業設備：UPS、基站

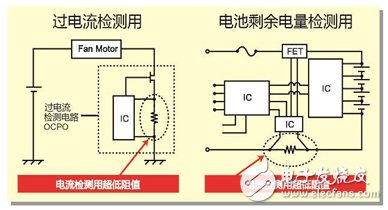

（電路圖例）

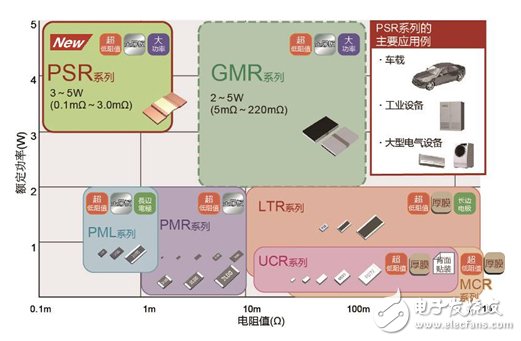

＜規格表＞

＜術語解說＞

?TCR（Temperature Coefficient of Resistance的簡稱）
指“電阻溫度系數”。該值越低，相對周?chē)鷾囟茸兓碾娮柚底兓叫?，越可抑制設備運行過程中的波動。
