PIC32MZEF一共有6個UART端口，資源還是比較豐富的。UART是比較常用的外設，特別是在調試的時候，串口打印信息很方便，測試起來很方便，這篇就來測試一下UART數據的發送和中斷接收。

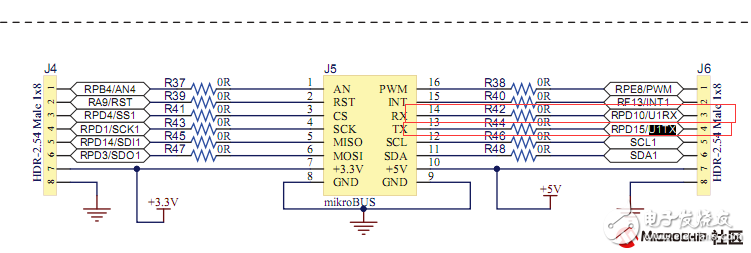

先來看看板卡原理圖中的引腳接口，UART1和UART2都引出到接插件了，但是UART2的引腳用作OLED驅動使用了，我們就來測試UART1吧。

UART模塊的主要特性有：

? 全雙工8位或9位數據發送

? 偶校驗、奇校驗或無奇偶校驗選項（對于8位數據）

? 一個或兩個停止位

? 硬件自動波特率特性

? 硬件流控制選項

? 完全集成的波特率發生器（Baud Rate Generator，BRG），具有16位預分頻器

? 在100 MHz時，波特率范圍為76 bps至25 Mbps（PBCLK2）

?8級深先進先出（First-In-First-Out，F(xiàn)IFO）發送數據緩沖區

?8級深FIFO接收數據緩沖區

? 奇偶校驗、幀和緩沖區溢出錯誤檢測

? 支持僅在地址檢測時中斷（第9位 = 1）

? 獨立的發送和接收中斷

? 用于診斷支持的環回模式

?LIN協議支持

?IrDA編碼器和解碼器，具有用于支持外部IrDA編碼器/解碼器的16倍頻波特率時鐘輸出

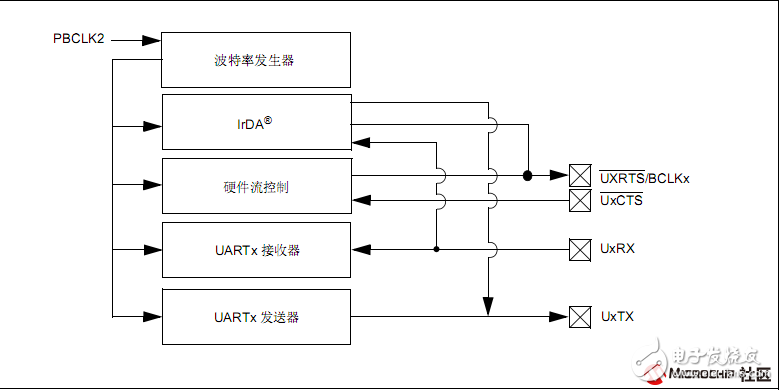

先來看看UART的內部框圖

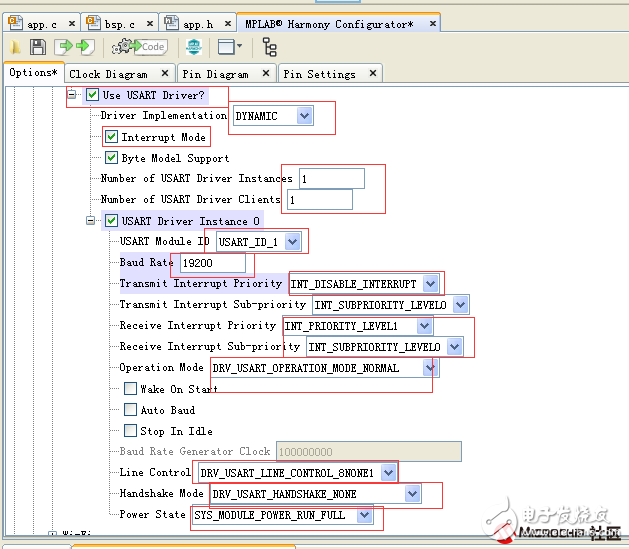

下面詳細說一下UART的配置。打開MHC，打開HarmonyFramework Configuration》Drivers》USART。在“Use USARTDrive？”之前的選擇框中打勾。使能UART外設功能。

1，Driver Implementation：這個有動態和靜態的可以，我們這里選擇動態的。

2，中斷模式選擇使能，這里打鉤，表示使能中斷。

3，Number of USART Driver Instances：選擇需要的USART實例的數量，根據“Number of USART Driver Instances” 對話框中的數量，會產生“USARTDriver Instance N”（N = 0，1，2…）。

展開“USART Driver Instance N”（N = 0，1，2…），根據應用的需要，對每個USART實例的靜態驅動程序進行配置。

4，USART Module ID：選擇ID1，就是使用的UART1，這里可以選擇1-6。

5，Buad Rate：波特率設置，這里我們?cè)O(shè)置為19200

6，發送中斷優先級設置，發送我一般使用查詢方式，而接收使用中斷方式，所以這里發送選擇禁止中斷。

7，接收中斷優先級設置，InterruptPriority和Interrupt Sub-priority這兩項是選擇中斷優先級。每個向量有7個用戶可選的優先級，每個優先級內有4個用戶可選的次優先級。

8，Operation Mode：模式選擇，模式有IrDA模式，正常模式，地址檢測模式，環回模式。我們選擇正常模式就可以了。

9，Line Control：數據格式選擇，數據位有8，9位，校驗有奇校驗，偶校驗，無校驗，停止位有1，2位。我們選擇N81數據格式。

10，Handshake Mode：握手模式，有單工模式，流控制模式和正常模式。我們選擇正常模式。

11，Power State：用來選擇UART可以運行在哪些節能模式下，這里選擇FULL表示所有模式下都可以運行。

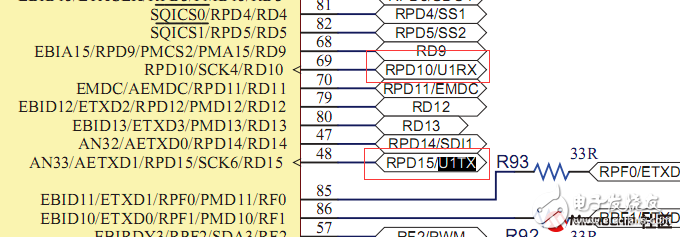

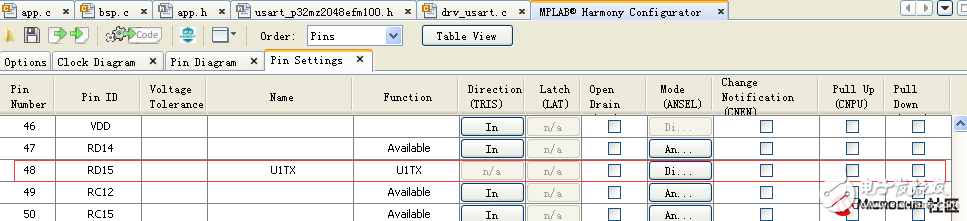

打開引腳設置窗口，進行48，69兩個引腳設置，設置成UART引腳

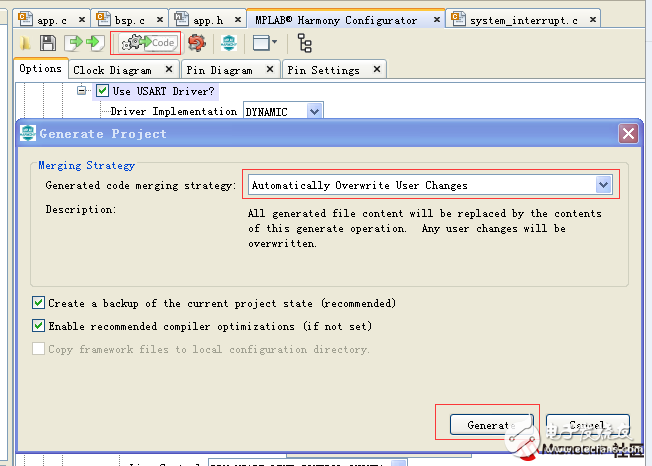

點擊生成代碼，選擇自動覆蓋以前的程序

看了生成后新的工程文件

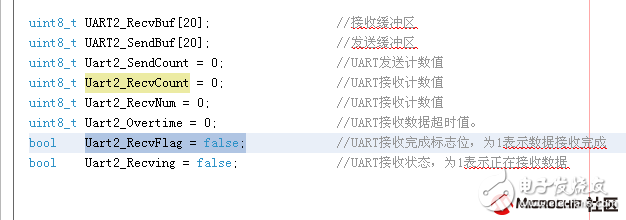

在APP.H文件里增加一些變量定義

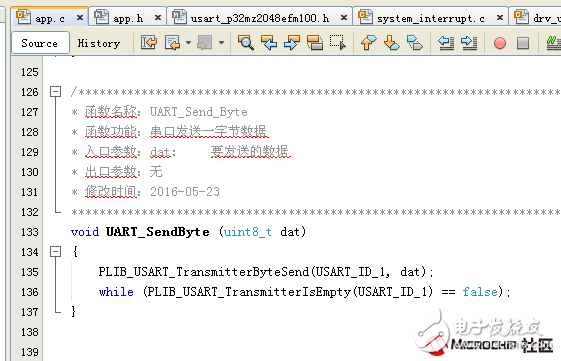

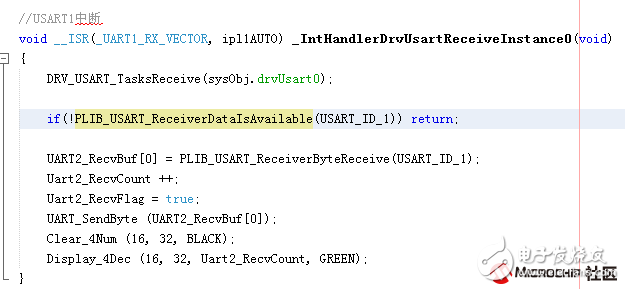

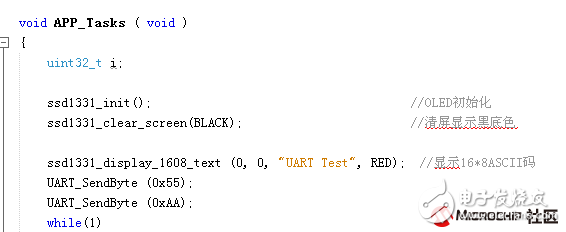

還是把中斷函數直接移到APP.C下面，再編寫程序。下篇的話再介紹如何使用回調函數進行程序的編寫。App.c中增加函數，程序。程序收到一個字節數據后立馬回發，并在顯示屏上顯示接收到的字節數

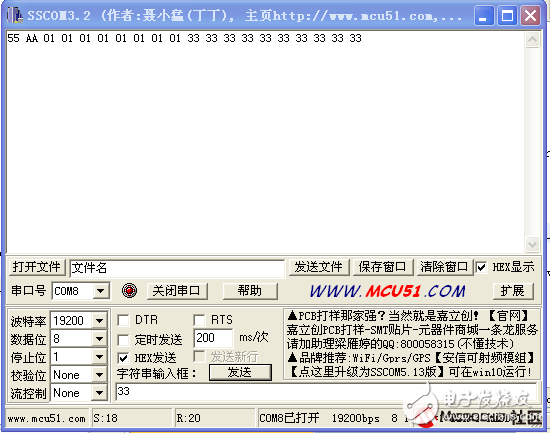

上位機測試軟件，上電后先發個55，AA

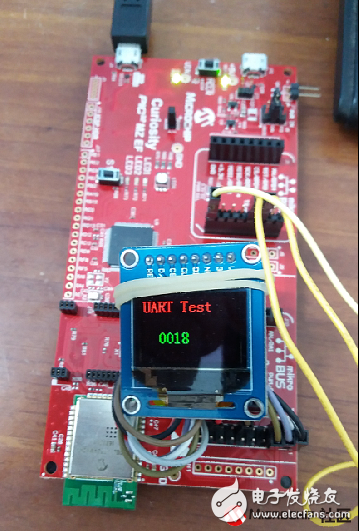

顯示效果和硬件接線，直接使用的是TTL轉USB轉接頭
