人類正是由于心臟不斷地跳動才得以生存；吸塵器也是一樣，只有“心臟”安好，才能更好的吸塵。人類為了確保身體機能的持續正常運行，及時發現身體存在的潛在病癥，需要定期體檢，吸塵器的“心臟”也是一樣。今天小編就跟大家來剖一剖吸塵器的“心臟體檢”問題。

概述

吸塵器的心臟是它的發動機，其性能的好壞可直接影響吸塵器的可靠性。實際上，吸塵器的馬達一般采用的是單相串勵電動機，該類馬達空載時具有較高的轉速，通過改變加載電壓，可在較大范圍內調節馬達的轉速，可采取兩種控制方法：

應用變壓繼電器對電機進行on-off處理；

使用可控硅對馬達的功率進行調節，從而改變轉速。

分析測試要點

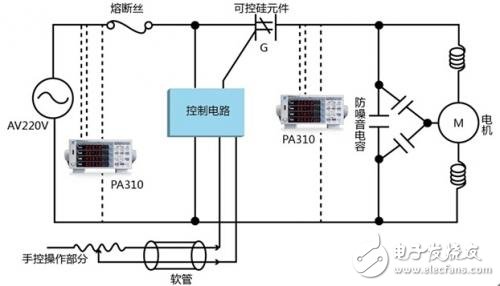

圖1為使用功率控制電路的回路圖。當可控硅在柵極附加觸發脈沖時，狀態為ON，輸入交流電壓極性變?yōu)镺FF。由此，通過改變柵極脈沖的時間，就可以對馬達輸入電流進行控制。

圖1 吸塵器的回路圖

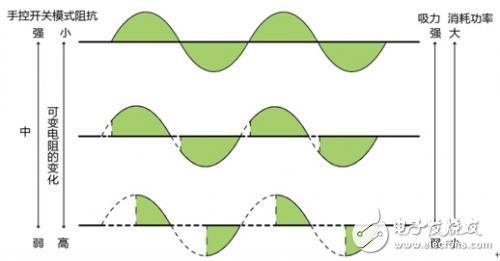

圖2為馬達輸入電壓波形。通過手控調節器檔位的選擇，馬達的電壓波形發生變化，從而使馬達轉速發生變化起到調節吸塵器吸力的作用。

圖 2 馬達電壓波形

為了保護好吸塵器的“心臟”，我們有必要對馬達的工作電壓、消耗功率、以及輸入電流進行測試，以便保證吸塵器正常工作。

測試難點：

1、需要捕捉可控硅的整個開關過程；

2、需要對多種參數進行高精度測試；

3、支持高次諧波測試分析功能。

周立功致遠電子推出的PA310功率計，不僅完全符合變頻家電的測試要求，而且完全能夠?qū)ξ鼔m器的“心臟”負責！

解決方案

具有0.5Hz-300KHz的測試帶寬，500KS/s的高速采樣率，能夠捕捉可控硅的整個開關過程；

采用電流雙分流器技術，高速采樣率， FPGA+DSP最新雙核架構， 具有先進可靠的校準設備，功率精度高達0.1%；

采用了純硬件模擬濾波器與鎖相環技術，完全符合IEC61000-4-7諧波測量標準，最高可分析到50次諧波，且可以結合標配的PAM軟件對諧波結果進行分析。

同時測試數據可以自由選擇USB、GPIB、RS-232或以太網通信接口上傳到PC端，可通過PAM軟件在PC端實現同步顯示，非常高效！

解決了這些測量本身存在的一些問題后，然后根據測量分析結果對被測設備進行優化，才會形成一個良性循環，提高工作質量！
