安捷倫日前推出新一代示波器---S系列示波器，代表著半導體技術的突破和示波器發展的新方向。Infiniium S 系列示波器在500MHz---8GHz帶寬范圍內為示波器樹立了性能上的新標桿。

Infiniium S系列示波器使用業內帶寬最高采樣率最快的10位模數轉換器（ADC），垂直分辨率是傳統示波器的四倍（因?yàn)閭鹘y(tǒng)示波器大都采用8位ADC），信號細節的呈現更加精確。結合低噪聲前端，S 系列示波器的有效位數（ENOB）指標遙遙領先業界，可達8位以上。Infiniium S系列示波器在500MHz 至 8GHz 帶寬范圍內提供多種選擇、4通道DSO和16邏輯通道MSO等不同的選擇，以及業內同類產品最深的存儲器：所有通道標配50Mpts存儲器，半通道模式下可達到100 Mpts，選件可達800Mpts。

S系列示波器配有業界最全面的各種測量應用軟件，采用的電腦主機板是8GB RAM 配置，能夠在所有工作模式下保證快速響應。固態硬盤實現極速啟動并增強可靠性。15英寸（38.1 cm）多點觸控電容屏，不僅顯示尺寸為行業之冠，而且在操作體驗方面引領業界未來方向。

圖1 S系列示波器外形

=S系列示波器設計的比較簡潔，內置一塊示波器采集板和一塊工控機主板，主板的CPU是Intel的i5四核3GHz處理器，8GB內存，運行嵌入式標準的Windows7 64位操作系統。示波器采集板是關鍵部件，如圖2所示。采集板使用了20層的PCB，并且使用了低損耗的Rogers板材。使用了單芯片40GSa/s ADC（有三種工作模式：單通道40G，雙通道20G，四通道10G）使得芯片成本降低到最?。ǘ鄠€(gè)ADC需要多個FPGA做內存管理和信號處理，成本相對較高）。下面分別對各個部分進行解剖。

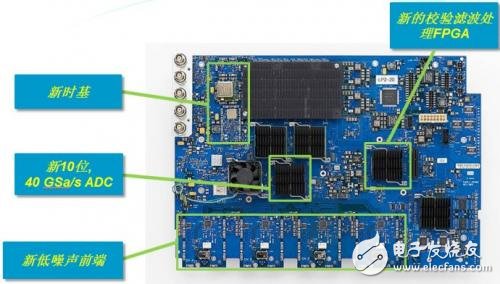

圖2 S系列示波器采集板
