由于單片機具有功能強，使用靈活，體積小，性價比高等特點，近年來在測控系統中得到廣泛應用。而在許多場合，單片機作為下位機，擔負著控制數據測量、采集和向上位機傳送的任務，也即起著收集、緩沖和存儲數據的作用。動態存儲器DRAM具有容量大，價格低的特點，適合于數據量比較大的單片機應用系統；但其不足之處在于，必須在規定的時間范圍內進行定時刷新。本節介紹一種單片機控制的動態數據緩存器，通過合理設計軟硬件，即可實現對DRAM的控制，特別適合性價比高的單片機系統。

控制電路

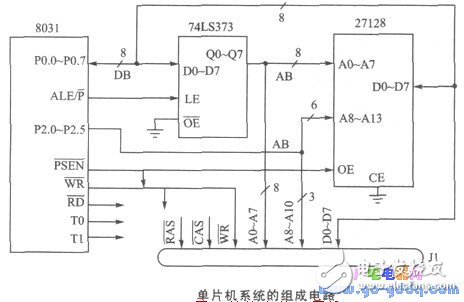

為了便于說明，給出單片機系統的部分組成電路，如圖1所示。單片機采用51系列的8031，外擴16 KB的EPROM，動態存儲器采用1 MB的微機內存，Jl為其插座及其各引腳信號。1 MB的動態存儲器行、列地址各用10位，即用10根地址線A0～A9。

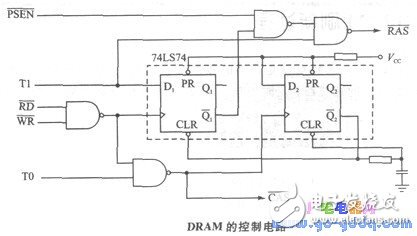

DRAM的控制電路如圖2所示。其核心為一正沿觸發雙D觸發器74LS74，由8031和TO、Tl、PSEN和EN、WR信號控制其工作狀態。讀／寫數據時，TO、Tl置高電平；刷新DRAM時，TO置1，PSEN有效；當T0、T1都置0時，行、列選通關閉，禁止對DRAM讀／寫操作。
