2018年無線充電功能已經成為旗艦手機標配功能，無線充電市場迎來首次爆發增長，但作為匹配的無線充電器卻很少列入手機套裝贈送范圍內，都是用戶后期自行選購，“該買什么無線充電器”相信已經成為用戶拿到新手機后另一個疑問。紫米亦看準這個機會在2018年1月時于京東眾籌推出了紫米第一款無線充電器“ZMI無線充電器套裝版——WTX10”，用戶呼聲熱烈，眾籌達成率高達610%眾籌金額達到60萬之多，順利完成眾籌出貨，充電頭網小編已經拿到這款產品，接下來會進行開箱拆解，看看里面用的是什么方案做工怎樣。

一、ZMI紫米無線充電器開箱

ZMI紫米無線充電器外包裝還是走簡約風格，白色紙盒印刷著產品式樣。

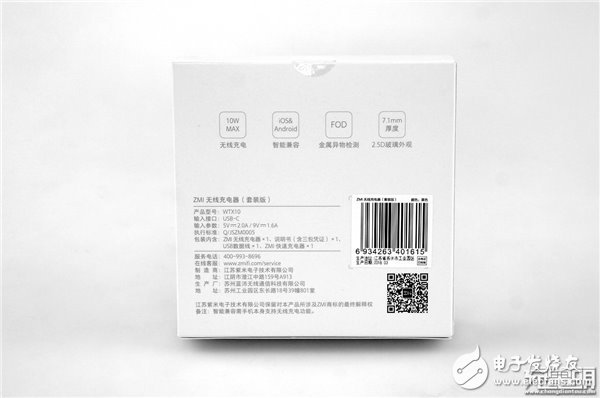

包裝背面產品信息一覽，品名：ZMI無線充電器(套裝版)、產品型號：WTX10、輸入接口：USB-C、輸入?yún)?shù)：5V2A / 9V1.6A、制造商：江蘇紫米電子有限公司。

開箱物品一覽：無線充電板*1、說明書*1、充電器(電源適配器)*1、USB-A to USB-C數據線*1。

紫米無線充電器主體是全黑基調，面板使用了黑色lens 2.5D玻璃制作而成，硬度高可以抗劃痕，面板中間是紫米“ZMI”LOGO。

玻璃面板的邊緣可以看到做了2.5D弧邊拋光處理，底座采用一體鋁CNC而成再陽極氧化再噴砂處理，面板與底座完美貼合。

充電板直徑89mm高度7.1mm，輸入方面選擇了新型的USB-C作為輸入接口，相比起microUSB，USB-C底座支持盲插使用起來更方便，而且旗艦手機基本都使用USB-C作為輸入接口，更加通用。

充電器底部并沒有發現防滑墊設計，帶上膠質手機套的用戶在使用這款充電板的時候，手機背部可能會被鏡面面板黏住，然后底座又不帶防滑，取放手機可能會滑動或者被吸起來，當然不戴套就不受影響。

正如紫米無線充電器(套裝版)所示，里面帶了充電器(電源適配器)、線材，撕開防塵貼紙可以看到這款充電器是USB-A輸出口。

充電器銘牌信息如下，品名：ZMI快速充電器、型號：HA612、輸入：100-240VAC 50/60Hz 0.5A、輸出：5V2.5A / 9V2A / 12V1.5A、監制：江蘇紫米電子科技有限公司、制造：江蘇辰陽電子有限公司。

使用ChargerLab POWER-Z FL001測試儀對這款充電器進行協議輪詢，從屏幕上可知這款充電器支持APPLE2.4A、QC2.0、QC3.0、FCP、AFC等快充協議，單獨拿來用也非常實用。

充電頭網實測紫米無線充電器對iPhone 8 Plus充電可以達到功率全開，無線充電板輸入端達到10.48W，效率轉換后，實際達到手機的功率可以達到蘋果所支持的7.5W，也就是蘋果無線充電功率的最大值，比那些5W協議的無線充電器快不少。

二、ZMI紫米無線充電器拆解

紫米無線充電板使用膠紙粘合玻璃面板，可以無損打開。

玻璃面板底部四周是合蓋用的雙面膠紙，稍微靠近內沿一點一圈是灰色的軟導熱膠，中間還有白色導熱硅橡膠固定導熱。

主體部分，一體鋁CNC出金屬底座，所有部件都使用白色導熱硅橡膠粘附固定，必須破拆。

USB-C母座殼體后面還帶有保護罩，比較少見。

線圈上直接放置了溫度探頭，然后用導熱硅橡膠黏好，直接測溫。

把線圈盤去掉后可以看到PCB本體，一大堆導熱硅橡膠固定著。

充電頭網發現，產品采用了美國IDT無線充電方案，IDT P9237。

驅動線圈的MOS。

絲印4H750 OG333M。

4顆X7R電容。

PCB背面可以看到代工廠是藍沛科技。

充電頭網拆解總結

ZMI紫米無線充電器(WTX10)使用2.5D玻璃面板與一體鋁CNC底座制作而成，USB-C輸入接口支持快速無線充電，充電頭網實際測試支持iPhone 7.5W最大功率無線充電，套裝版所以隨機配送了一個QC3.0充電器與線材。拆解后里面大量使用了導熱硅橡膠一體性較強，溫度檢測直接粘附在面板與線圈之間測溫更準，方案選擇了美國IDT無線充電方案，做工可圈可點，值得推薦。
