ST公司的SPEAr320是具有ARM926內核的嵌入MPU，適合用于工廠自動化和消費類電子產品。ARM926EJ-S處理器工作頻率達333MHz，具有高性能的8路DMA，32kB ROM和8kB SRAM，LPDDR-333/DDR2-666外接存儲器接口，SDIO/MMC卡接口以及串行閃存接口（SMI），外設支持TFT/STN LCD控制器，有各種功能的觸摸屏，支持1Msps的8路10位ADC和4xPWM定時器，主要在可編程邏輯控制器、工廠自動化和打印機中應用。

SPEAr320是嵌入式微處理器，是SPEAr系列的成員。并為工業自動化和消費產品的應用進行了優化。SPEAr320還具有MMU，可以虛擬內存管理，使系統與Linux操作系統兼容。它還提供調試操作的16kB數據緩存指令。提供緩存器，JTAG和ETM（嵌入式跟蹤宏單元），全套的外設可使系統應用在許多領域，特別是工廠自動化，打印機和消費電子領域。

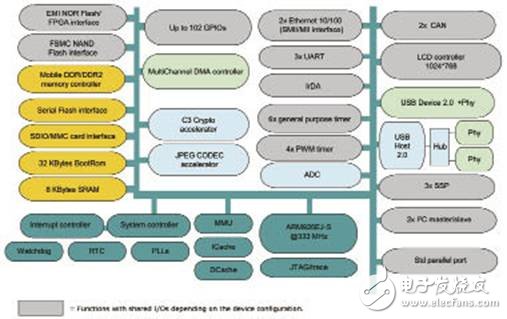

圖1 SPEAr320功能方框圖

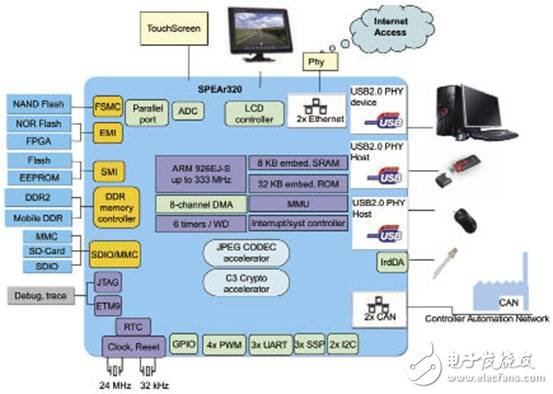

圖2 SPEAr320系統典型架構圖

SPEAr320主要特性：

? ARM926EJ- S 333 MHz核

? 高性能的8通道DMA

? 動態節能

? 102共享I/ O可配置外設功能。

? 內存：

- 32 kB ROM和8 kB內部SRAM

- LPDDR-333/DDR2-666外部存儲器接口

- SDIO/ MMC卡接口

-串行閃存接口（SMI）

-靈活的靜態存儲器控制器（FSMC的），最高16位數據總線寬度，支持NAND閃存

-外部存儲器接口（EMI）， 最高16位數據總線寬度，支持NOR閃存和FPGA

? 安全性

-加密加速器

? 連接

- 2個USB2.0主機

- 1個USB2.0設備

- 2個快速以太網MII/ SMII端口

- 2個CAN接口

- 3×SSP同步串口（SPI，Microwire或TI協議）

- 2個I2C

- 1個快速I(mǎi)rDA接口

- 3個UART接口

-1個標準并行設備端口

? 外圍設備支持

-TFT/ STN LCD控制器（分辨率可達1024×768，24 bpp）

-觸摸屏支持各種功能

-集成實時時鐘，看門狗和系統控制器

- 8通道10位ADC，1Msps

- 4個PWM定時器

- JPEG編解碼器加速器

-具有可編程預分頻器的，6×16位通用定時器，4個捕捉輸入

-具有中斷功能的，最高102 GPIO

SPEAr320應用

SPEAr320嵌入式微處理器是可配置的，適用于工業和消費類產品。

? 可編程邏輯控制器

? 工廠自動化

? 打印機

SPEAr320 CPU評估板

本文件適用于2.0版本的SPEAr320 CPU評估板。此板可用于評估SPEAr320微處理器; 該評估板套件包括：一個板，一個串行電纜接口，一個電源。

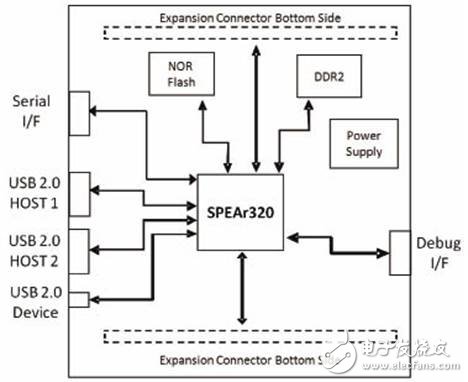

圖3 SPEAr320 CPU評估板方框圖

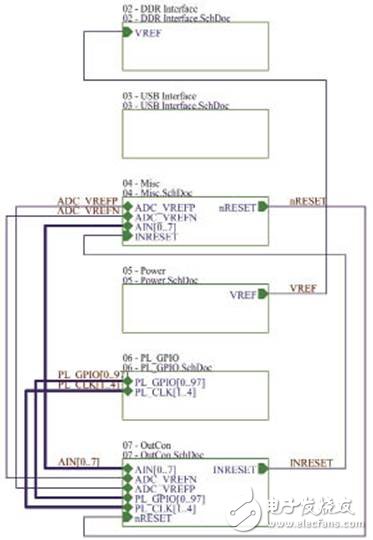

圖4 SPEAr320 CPU評估板電報路互連圖

評估板主要特性

? SPEAr320嵌入式微處理器

? 最高2 Gbit的DDR2 333MHz（標準128 Mbytes）

? 最高16 Mbytes的串行閃存（標準8 Mbytes）

? 兩個USB2.0全主機端口通道

? 一個USB2.0主機設備端口

? 一個串行端口（最高115 baud）

? JTAG Debug ports

? JTAG調試端口
