本方案主控采用STM8S207C8T6，1.7寸128*64LCD顯示屏，LCD驅動芯片采用UC1701（可兼容ST7565），字庫顯示采用高通GT20L16S1Y字庫芯片， 以實現LCD界面上的顯示。

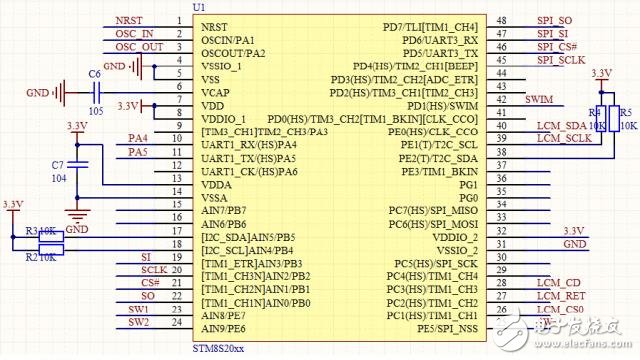

以下分別是STM8S207C8T6，UC1701和GT20L16S1Y在原理圖中的模塊電路。

原理圖是依據datasheet中的闡述所繪制，其中主控電路是使用了stm8s207c8t6芯片繪制的最小系統，顯示屏部分是根據設置BM0和BM1來選擇總線模式繪制的電路。這里我使用了SPI總線模式。而字庫芯片本身就是SPI總線模式通信，直接根據規格書的電路例子使用即可。完成了電路部分，知道了總線模式，再結合數據手冊就可以對改設備編寫程序代碼了。首先是LCD液晶屏的驅動，要液晶屏顯示你想要的數據，主要是LCD初始化成功，下面是LCD初始化程序，根據指令列表編寫的程序代碼：

初始化顯示屏之前必須對引腳的模式進行相對應的配置

顯示驅動成功后則接著是對字庫芯片的文字?jǐn)?shù)據獲取進行編程調試，以下是獲取GB2312文字的函數代碼。

PCB實物圖

實際效果圖

以下有三個界面，分別是行駛記錄儀、門禁顯示和一個圖形頁面。文字顯示采用GT20L16S1Y字庫芯片，這款芯片包含最常用的GB2312漢字，字型符合國家標準。

門禁界面中的數字采用字庫芯片內的24點陣不等寬時鐘體字庫。

圖形LOGO可存儲至字庫芯片中的64K可擦寫空間。
