在嵌入式開發中，RK（瑞芯微）平臺憑借高性價比被廣泛用于智能設備、物聯網終端等場景，而USB作為設備與外部交互的核心接口（如連接U盤、網卡、相機），其穩定性和性能直接影響產品體驗。實際調試中，我們常遇到USB枚舉失敗、傳輸卡頓、速率不達標等問題，今天就從問題排查和性能優化兩個維度，分享一套適用于RK平臺的實戰方法論。

一、USB問題排查：從硬件到軟件的系統化流程

USB問題本質是“物理層→協議層→驅動層”的層層傳遞，排查時需按“先硬后軟”的順序，避免陷入“軟件調半天，實則線松了”的坑。

1.第一步：先查硬件——排除“物理層”隱患

很多時候USB故障根源在硬件，優先做以下檢查：

?線纜與接口：更換原廠USB線（尤其是USB3.0 Type-C線，劣質線易導致信號衰減），檢查設備接口是否有氧化、松動，Host端與Device端接口類型是否匹配（如USB3.0接口插USB2.0設備需確認兼容性）。

?供電穩定性：用萬用表測USB VBUS電壓（需穩定在5V±5%），供電不足會導致設備枚舉時掉電（常見于多設備同時掛載場景，如RK3399同時接USB相機和U盤）。

?信號質量：若為USB2.0高速（480Mbps）或USB3.0超速（5Gbps）設備，需用示波器測USB眼圖（眼高、眼寬需符合USB-IF規范），信號失真會導致頻繁丟包重傳，表現為“設備時斷時續”。

2.第二步：日志分析——抓準“初始化/枚舉”關鍵信息

RK平臺Kernel（3.10/4.4版本）會輸出USB初始化和枚舉的詳細日志，通過dmesg或串口日志，重點關注以下關鍵詞：

（1）初始化日志：確認USB核心與控制器正常加載

?USB Core加載：出現usbcore: registered new interface driver usbfs（USB文件系統注冊）、usbcore: registered new device driver usb（通用設備驅動注冊），說明USB核心模塊正常啟動；若缺失，需檢查Kernel配置中USB support是否開啟。

?控制器驅動加載：RK平臺常見USB控制器有EHCI（USB2.0）、OHCI（USB1.1）、DWC2（USB2.0 OTG）、DWC3（USB3.0），不同控制器日志特征不同：

?EHCI/OHCI：如ehci-platform ff5c0000.usb: new USB bus registered, assigned bus number 3（總線號3，USB2.0）、ohci-platform ff5d0000.usb: irq 49, io mem 0xff5d0000（中斷號49，USB1.1）。

?DWC3（USB3.0）：會同時注冊USB2.0和USB3.0總線，如xhci-hcd xhci-hcd.7.auto: new USB bus registered, assigned bus number 4（USB2.0）、usb usb5: New USB device found, idVendor=1d6b, idProduct=0003（USB3.0，idProduct=0003為USB3.0標識）。

（2）枚舉日志：定位設備“連不上”的原因

?正常枚舉：會出現New USB device found, idVendor=xxxx, idProduct=xxxx（設備ID識別）、usb usbX: Product: XXX（設備名稱），最后提示hub X-0 X port detected（HUB端口就緒）。

?枚舉失敗：重點看錯誤信息：

?若出現usb X-Y: device descriptor read/64, error -110（超時），可能是硬件供電不足或信號差；

?若出現no drivers matched（無匹配驅動），需確認設備類驅動（如U盤的usb-storage、相機的uvcvideo）是否編譯進Kernel。

3.第三步：驅動配置——確認“軟件開關”沒踩坑

通過Kernel的menuconfig檢查以下配置（不同RK芯片配置路徑一致）：

?核心配置：Device Drivers → USB support → USB Core support（必開）。

?控制器驅動：根據芯片型號開啟對應控制器，如RK3399需開DWC3 USB Controller，RK3288需開DWC2 USB Controller。

?設備類驅動：按需開啟，如U盤（USB Mass Storage support）、USB相機（USB Video Class (UVC)）、USB網卡（USB Ethernet Adapters）。

?設備樹配置：確認USB控制器節點未被禁用，如DWC3節點需設置dr_mode = "host"（Host模式）或"peripheral"（Device模式），避免模式配置錯誤導致功能異常。

4.第四步：工具驗證——用輕量工具快速定位

?lsusb：列出已枚舉的USB設備，如Bus 004 Device 002: ID 174c:55aa（總線4，設備2，廠商ID +產品ID），若看不到目標設備，說明枚舉失??；若能看到但無法使用，需查驅動匹配。

?lsusb -t：查看USB設備拓撲，確認設備掛載的總線速率（如Speed=5000M為USB3.0，Speed=480M為USB2.0），避免“USB3.0設備跑在USB2.0速率”的問題。

?blktrace：針對USB Disk場景，若拷貝卡頓，用blktrace分析IO性能，排查是否存在IO阻塞（需Kernel開啟CONFIG_BLK_DEV_IO_TRACE）。

附：USB問題排查流程圖

二、USB性能分析：從測試到優化的實戰技巧

USB性能常見訴求是“傳輸速率達標”，但實際速率受硬件、驅動、系統多因素影響，需先“測準”再“優化”。

1.先搞懂：影響USB性能的核心因素

在RK平臺調試中，我們總結出4個關鍵影響因素：

層面	具體因素	影響表現
硬件	USB版本（2.0/3.0）、信號質量	USB3.0理論速率5Gbps，信號差會掉速到USB2.0
傳輸類型	批量（Disk）>同步（Camera）>中斷（HID）	批量傳輸適合大數據（如U盤），同步適合實時（如相機）
系統配置	CPU頻率、內存緩存、文件系統	CPU低頻會拖慢數據拷貝，NTFS比EXT4慢（小文件）
驅動參數	URB Buffer大小、DMA Burst Length	Buffer小導致中斷頻繁，速率上不去

2.分場景測試：不同USB功能的性能驗證方法

（1）USB Disk：測讀寫速率（避坑指南）

USB Disk是最常見場景，測試需避免“緩存干擾”，推薦兩種方法：

?方法1：dd命令（精準測控制器性能）

先創建大文件（建議2GB以上，避免緩存影響），再測試：

# 清緩存（必做！避免用內存緩存冒充磁盤速度）echo3 > /proc/sys/vm/drop_caches# 測讀速率（從U盤讀入/dev/null，排除目標存儲影響）busybox ddif=/mnt/usb/test of=/dev/null bs=512K count=4K conv=fsync# 測寫速率（從/dev/zero寫入U盤）busybox ddif=/dev/zero of=/mnt/usb/test bs=512K count=4K conv=fsync

?正常范圍：RK USB2.0 Host讀/寫25-35MBps，USB3.0 Host（非UAS）60-100MBps，支持UAS的USB3.0 Disk可達350MBps。

?方法2：cp命令（測實際用戶體驗）

用time統計大文件拷貝時間，計算速率：

timecp/mnt/usb/test /sdcard/ # 從U盤拷到EMMC

若速率遠低于dd測試結果，需排查目標存儲（如EMMC）的寫性能瓶頸。

（2）USB Ethernet：測帶寬（UDP模式更準）

用iperf工具測試USB網卡帶寬（優先UDP模式，能測極限帶寬）：

?PC端（服務器）：iperf -u -s（開啟UDP服務器）。

?RK端（客戶端）：先配置IP（如ifconfig eth1 192.168.1.2 up），再測試：

# USB2.0網卡：-b設100M；USB3.0網卡：-b設1000Miperf-u -c192.168.1.1-b1000M -t60

正常范圍：RK USB2.0 Ethernet 95-100Mbps，USB3.0 Ethernet 750-800Mbps。

（3）USB Camera：測幀率（實時性關鍵）

?看幀率日志：通過logcat查看相機預覽幀率，如CameraHal: debugShowFPS: 30.000 FPS（正常），若幀率低于預期（如1080P@30fps掉至15fps），需排查同步傳輸性能。

?UVCTrace輔助：開啟UVCTrace查看傳輸細節：

# 開啟UVCTraceecho0xffff > /sys/module/uvcvideo/parameters/traceecho8 > /proc/sysrq-trigger# 查看統計信息cat/d/usb/uvcvideo/*/stats

3.針對性優化：從驅動到系統的調優方向

（1）驅動參數優化

?調整URB Buffer大小：RK DWC2控制器支持最大512KB，DWC3支持16MB-1B，增大Buffer可減少中斷次數（如MTP驅動將Tx/Rx Buffer設為1MB，速率提升20%+）。

?優化DMA配置：將USB控制器的AHB CLK提至150MHz以上，DMA Burst Length設為最大（如DWC2設為16），提升DMA傳輸效率。

?開啟UAS協議：RK3399/RK3328的USB3.0控制器支持UAS（USB Attached SCSI），開啟后USB3.0 Disk速率可從100MBps提升至350MBps（需Kernel開CONFIG_USB_UAS，且U盤支持UAS）。

（2）系統與文件系統優化

?CPU定頻：將RK大核（如RK3399的A72）設為最高頻（1.8GHz），避免CPU變頻導致的數據拷貝卡頓。

?文件系統選擇：USB Disk優先用VFAT/EXT4（Kernel block層會合并小文件為120K），避免NTFS（用戶空間寫入，小文件速率低）。

?緩存配置：調整dirty_background_ratio（默認5%），如4G內存設為10%（echo 10 > /proc/sys/vm/dirty_background_ratio），減少頻繁刷盤對速率的影響。

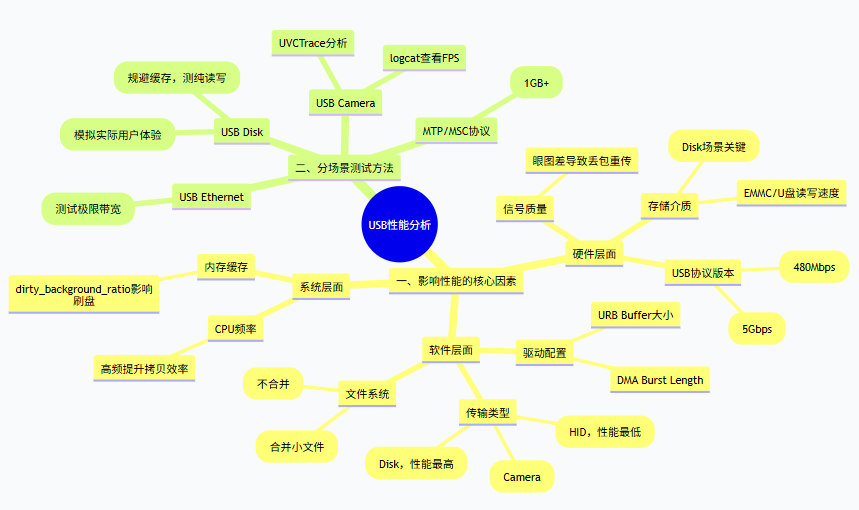

附：USB性能分析腦圖

三、實用工具&調試心得

1.必備工具清單

?硬件工具：萬用表（測供電）、示波器（測眼圖）、原廠USB線。

?軟件工具：dmesg（日志）、lsusb（設備枚舉）、iperf（帶寬）、blktrace（IO分析）、dd（速率測試）。

2.調試心得

1.先定位瓶頸再優化：比如RK3399 USB3 Disk速率慢，先測dd讀速率（80MBps正常），再測EMMC寫速率（25MBps），發現瓶頸在EMMC，無需改USB驅動。

2.避免緩存“欺騙”：測試速率時必須清緩存，大文件建議2GB以上，加conv=fsync確保數據寫入磁盤。

3.關注控制器模式：RK平臺USB控制器支持OTG模式，需確認dr_mode配置（Host/Device），避免“Host模式接Device設備”的低級錯誤。

USB調試是“細節決定成敗”的過程，掌握“硬件排查→日志分析→性能測試→針對性優化”的流程，能幫我們快速解決90%以上的RK平臺USB問題。大家在調試中遇到過哪些坑？歡迎在評論區分享你的解決方案～
