一、文件核心內容分析

（一）核心配置解析

該文件的配置主要分為PCM參數配置、路由配置、設備標識配置三類，是音頻硬件抽象層（HAL）與底層ALSA驅動交互的基礎。

1. PCM參數配置（音頻數據格式定義）

定義了不同場景下的PCM（脈沖編碼調制）數據格式，包括聲道數、采樣率、周期大小等關鍵參數，決定了音頻數據的傳輸格式。

配置名稱	適用場景	核心參數（channels/rate/format）	備注
pcm_config	基礎音頻輸出（如媒體播放）	2聲道/ 44100Hz / S16_LE（16位小端）	通用播放場景默認配置
pcm_config_in	基礎音頻輸入（如錄音）	2聲道（默認）/ 44100Hz / S16_LE	支持參考聲道擴展（PCM_REFERENCE_CHANNELS）
pcm_config_in_low_latency	低延遲輸入（如語音通話）	2聲道/ 48000Hz / S16_LE	降低延遲以保證實時性
pcm_config_sco	藍牙SCO鏈路（語音）	1聲道/ 8000Hz / S16_LE	藍牙語音通話專用（窄帶音頻）
pcm_config_hdmi_multi	HDMI多聲道輸出	6聲道（可動態修改）/默認采樣率/ S16_LE	支持多聲道環繞聲輸出
pcm_config_direct	直接輸出（如SPDIF）	2聲道/ 48000Hz / IEC958或S24_LE	用于數字音頻直通（無解碼，直接傳輸比特流）

2.路由配置（音頻路徑映射）

通過route_config結構體和路由表route_configs定義輸入源與輸出設備的對應關系，決定音頻數據的物理傳輸路徑（如揚聲器、耳機、藍牙等）。

?route_config結構體：包含播放路徑（playback_route）、采集路徑（capture_route）等，例如：

staticconststructroute_config media_speaker = { "media-speaker",  // 播放路徑（媒體→揚聲器） "media-main-mic", // 采集路徑（主麥克風） "playback-off",  // 關閉播放時的路徑 "capture-off"   // 關閉采集時的路徑};

?路由表route_configs：二維數組，維度為[輸入源][輸出設備]，映射關系如下：

?輸入源：IN_SOURCE_MIC（麥克風）、IN_SOURCE_CAMCORDER（攝像機）、IN_SOURCE_VOICE_RECOGNITION（語音識別）等。

?輸出設備：OUT_DEVICE_SPEAKER（揚聲器）、OUT_DEVICE_HEADSET（耳機）、OUT_DEVICE_BT_SCO（藍牙SCO）等。

?例如：route_configs[IN_SOURCE_MIC][OUT_DEVICE_SPEAKER] = &media_speaker，表示“麥克風輸入→揚聲器輸出”使用media_speaker路由。

3.設備標識配置（硬件匹配列表）

定義了不同類型設備（如揚聲器、HDMI、麥克風）的硬件標識列表，用于匹配系統中的實際聲卡（通過解析/proc/asound/cards）。

設備列表名稱	含義	示例元素（聲卡名稱）
SPEAKER_OUT_NAME	揚聲器輸出設備列表	"rockchipcarrk33"、"realtekrt5616c"（codec名稱）
HDMI_OUT_NAME	HDMI輸出設備列表	"rkhdmidpsound"、"rockchiphdmi"
SPDIF_OUT_NAME	SPDIF輸出設備列表	"ROCKCHIPSPDIF"、"rockchipspdif"
MIC_IN_NAME	麥克風輸入設備列表	"realtekrt5651co"、"rockchipes8316c"
BT_IN_NAME/BT_OUT_NAME	藍牙輸入/輸出設備列表	"rockchipbt"（藍牙音頻設備）

（二）核心函數解析

函數主要圍繞設備管理、路由控制、流操作三大核心功能，實現音頻設備的打開、配置、數據傳輸?shù)攘鞒獭?/span>

1.設備管理函數

?get_output_device_id/get_input_source_id：

將Android標準音頻設備類型（如AUDIO_DEVICE_OUT_SPEAKER）轉換為內部ID（如OUT_DEVICE_SPEAKER），用于路由表索引。

示例：AUDIO_DEVICE_OUT_SPEAKER→OUT_DEVICE_SPEAKER。

?name_match/is_specified_out_sound_card：

設備匹配函數，通過比較聲卡名稱（從/proc/asound/cards讀取）與SPEAKER_OUT_NAME等列表中的標識，確定當前可用硬件設備。

?device_lock/device_unlock：

線程安全函數，通過互斥鎖保護音頻設備操作（如流的創建/銷毀），避免并發沖突。

2.路由控制函數

?getOutputRouteFromDevice/getInputRouteFromDevice：

根據輸出/輸入設備類型獲取對應的路由ID（如SPEAKER_NORMAL_ROUTE、MAIN_MIC_CAPTURE_ROUTE），用于底層ALSA路由切換。

?force_non_hdmi_out_standby：

設備沖突處理函數，當HDMI激活時，強制其他輸出設備（如揚聲器）進入待機狀態，避免音頻同時從多個設備輸出。

3.流操作函數

?adev_get_stream_out_by_io_handle_l/adev_get_stream_in_by_io_handle_l：

根據IO句柄查找對應的輸出/輸入流（stream_out/stream_in），用于流的狀態管理（如啟動、停止）。

?adev_add_stream_to_list：

將創建的流添加到設備的流列表中，維護流的生命周期（從創建到銷毀）。

二、第三方算法集成方案

第三方算法（如降噪、音效增強、回聲消除等）需嵌入音頻數據流轉鏈路中，核心是在輸入數據讀取后或輸出數據寫入前插入處理邏輯。

（一）集成位置

1.輸入鏈路（錄音）：

在麥克風采集的PCM數據被上層應用讀取前處理（如降噪）。

對應代碼位置：輸入流的read回調函數（如stream_in.read），數據從pcm_read獲取后，調用算法處理再返回給上層。

2.輸出鏈路（播放）：

在上層應用發送的PCM數據寫入硬件前處理（如音效增強）。

對應代碼位置：輸出流的write回調函數（如stream_out.write），數據傳入后先調用算法處理，再通過pcm_write寫入硬件。

（二）集成步驟

1.算法初始化（設備打開時）：

?在音頻設備打開（如open_output_stream或open_input_stream）時，根據當前PCM配置（pcm_config的采樣率、聲道數等）初始化算法（如分配緩沖區、設置參數）。

?示例：在stream_out創建時，調用algorithm_init(&out->alg, out->pcm_config)。

1.數據處理（讀寫時）：

?輸入鏈路：在stream_in.read中，pcm_read獲取原始數據后，調用algorithm_process_in(alg, pcm_data, processed_data)，再返回處理后的數據。

?輸出鏈路：在stream_out.write中，接收上層數據后，調用algorithm_process_out(alg, input_data, processed_data)，再通過pcm_write輸出。

1.資源釋放（設備關閉時）：

?在流停止（stop_output_stream/stop_input_stream）或設備關閉時，調用algorithm_destroy(alg)釋放算法占用的內存、線程等資源。

（三）注意事項

?數據格式匹配：算法輸入輸出格式需與PCM配置一致（如采樣率、聲道數、位深），必要時通過audio_format_convert進行格式轉換。

?實時性：算法處理耗時需≤音頻幀周期（如period_size/rate，例如44100Hz采樣率、256幀周期對應的周期為～5.8ms），避免卡頓。

?線程安全：若算法涉及多線程操作，需通過device_lock/device_unlock加鎖保護，避免數據競爭。

三、流程圖與腦圖（文字版）

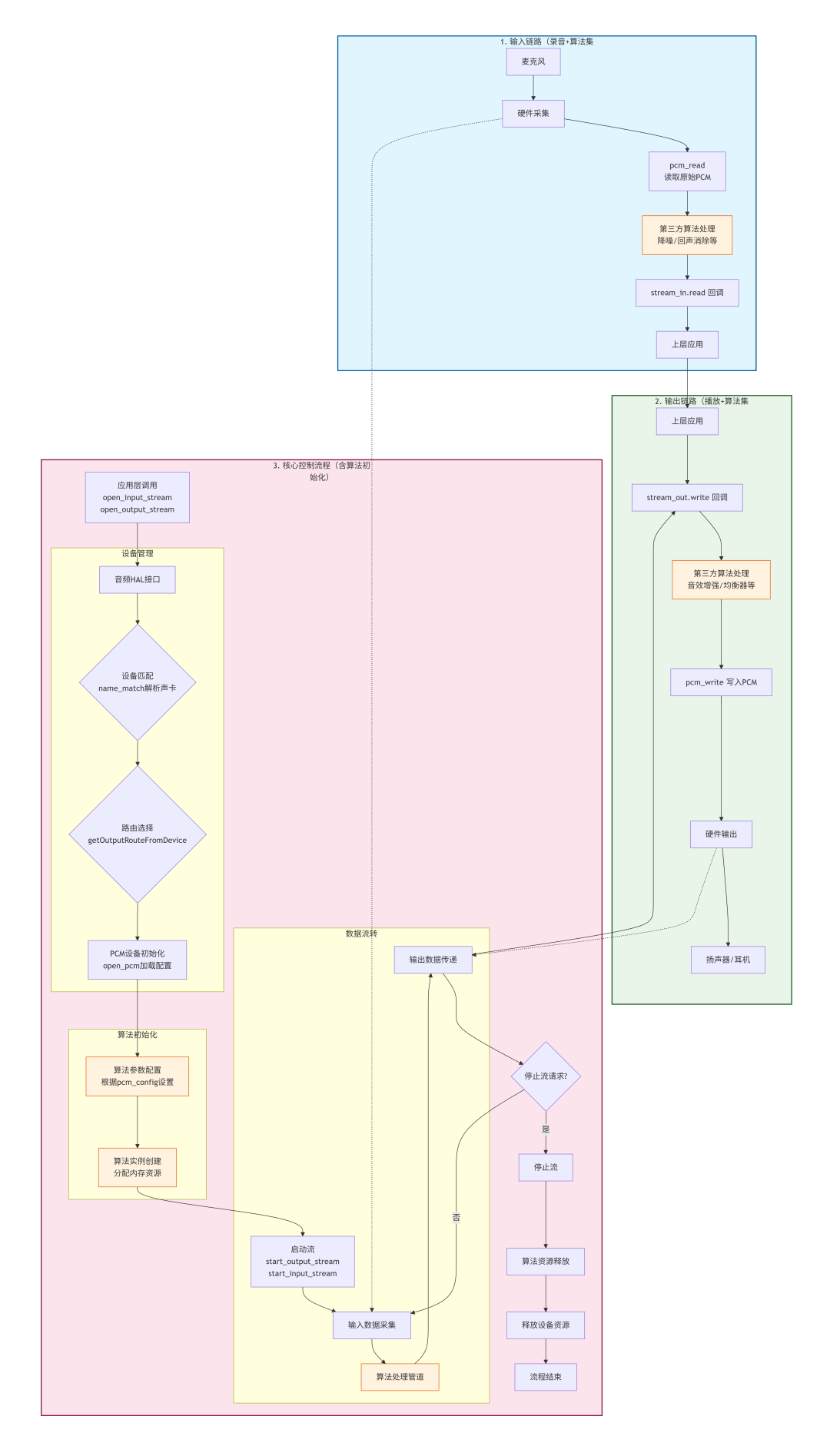

（一）音頻數據流轉與算法集成流程圖

（二）核心模塊與算法集成腦圖

通過以上分析，可清晰理解audio_hw.c的核心邏輯及第三方算法的集成方式，實際操作時需根據具體算法接口調整處理邏輯，并嚴格測試實時性和兼容性。
