在邊緣AI領域，瑞芯微（Rockchip）的RKNPU憑借高性能、低功耗的特性，成為很多嵌入式開發者的首選。無論是RK3588的3核NPU（算力達6TOPS），還是RV1106的輕量化NPU，都需要通過RKNN SDK實現模型部署。今天這篇文章，我們就從SDK核心組件、開發全流程、進階優化到避坑指南，手把手教你搞定RKNPU開發！

一、先搞懂：RKNN SDK核心組件

RKNN SDK不是單一工具，而是一套“PC端工具鏈+板端運行時”的完整生態。先理清這3個核心組件的分工，后續開發才不會亂：

1.核心組件交互圖

2.組件詳解

?RKNN-Toolkit2（PC端）

開發者的“模型加工廠”，主要負責：

?模型轉換：支持ONNX、PyTorch、TensorFlow等主流框架轉RKNN格式；

?量化優化：將FP32模型量化為INT8（支持Normal/KL-Divergence/MMSE三種算法），減小模型體積、提升推理速度；

?評估分析：在模擬器或連板狀態下，分析模型精度（余弦距離）、性能（單幀耗時）、內存（權重/中間Tensor占用）。

?RKNN Runtime（板端）

模型的“推理引擎”，分兩種API：

?通用API：易上手，數據預處理（歸一化、格式轉換）在CPU完成，適合快速驗證；

?零拷貝API：高性能，預處理在NPU完成，數據無需CPU-NPU拷貝（直接用物理地址/fd），適合攝像頭、視頻解碼等低延遲場景。

?RKNN Server（板端）

連板調試的“橋梁”，運行在開發板后臺，接收PC端Toolkit2的指令，轉發數據/推理結果，支持多設備管理。

二、開發全流程：從0到1部署一個模型

以“MobileNet圖像分類模型”為例，帶大家走一遍完整開發流程，關鍵步驟附實操代碼和注意事項：

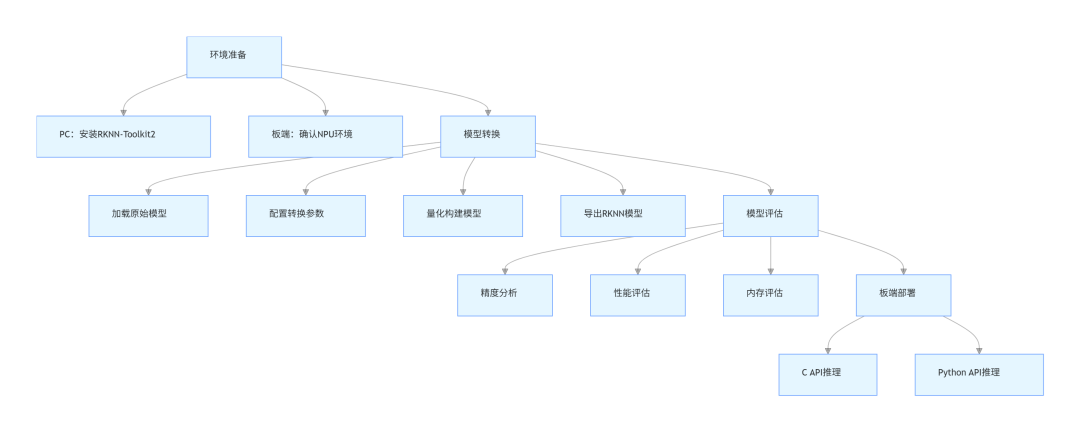

1.開發全流程圖表

2. step 1：環境準備

（1）PC端：安裝RKNN-Toolkit2

推薦用Docker（避免環境沖突），命令如下：

# 1. 安裝Docker并添加用戶組sudo groupadd dockersudo usermod -aG docker$USERnewgrp docker# 2. 加載RKNN-Toolkit2鏡像（鏡像從瑞芯微網盤下載）docker load --input rknn-toolkit2-x.x.x-cpxx-docker.tar.gz# 3. 啟動容器（映射USB和示例代碼）docker run -t -i --privileged -v /dev/bus/usb:/dev/bus/usb -v /your/examples:/examples rknn-toolkit2:x.x.x-cpxx /bin/bash

（2）板端：確認NPU環境

開發板必須滿足3個條件：

?NPU驅動版本≥0.9.2（查詢命令：cat /sys/kernel/debug/rknn/driver_version）；

?RKNN Server已啟動（查詢命令：ps | grep rknn_server，未啟動則執行restart_rknn.sh）；

?Runtime庫版本與Toolkit2匹配（如Toolkit2 v2.0.0需librknnrt.so v2.0.0）。

3. step 2：模型轉換（核心步驟）

以ONNX模型為例，用Toolkit2的Python接口實現轉換：

fromrknn.apiimportRKNN# 1. 初始化RKNN對象rknn = RKNN(verbose=True)# 2. 配置轉換參數（目標平臺、均值/歸一化、量化）rknn.config(  mean_values=[[103.94,116.78,123.68]], # 與訓練時一致  std_values=[[58.82,58.82,58.82]],  target_platform='rk3588', # 目標硬件（如rk3566、rv1106）  quantized_algorithm='normal', # 量化算法  do_quantization=True# 開啟量化)# 3. 加載ONNX模型ret = rknn.load_onnx(model='./mobilenet_v2.onnx')# 4. 量化構建（需準備校正集dataset.txt，每行1張圖片路徑）ret = rknn.build(do_quantization=True, dataset='./dataset.txt')# 5. 導出RKNN模型ret = rknn.export_rknn('./mobilenet_v2.rknn')# 6. 釋放資源rknn.release()

關鍵注意點：

?校正集（dataset.txt）需覆蓋業務場景（如分類模型需包含所有類別圖片），數量建議20-200張；

?目標平臺（target_platform）必須與開發板一致，否則模型無法運行（RK3566/3568通用，RK3588/3588S通用）。

4. step 3：模型評估（避坑關鍵）

轉換后的模型，必須先評估再部署，避免“能跑但精度/性能不達標”：

# 1. 初始化運行時（連板評估，target設為開發板型號）ret= rknn.init_runtime(target='rk3588', device_id='515e9b401c060c0b')# 2. 精度分析（對比量化模型與浮點模型的每層誤差）ret= rknn.accuracy_analysis(inputs=['./test.jpg'], target='rk3588')# 3. 性能評估（輸出單幀耗時、FPS、每層算子耗時）perf_detail= rknn.eval_perf()# 4. 內存評估（輸出權重、中間Tensor內存占用）mem_detail= rknn.eval_memory()

評估結果解讀：

?精度：余弦距離越接近1（如0.999），誤差越?。?/span>

?性能：RK3588運行MobileNetV2，INT8量化后FPS可達100+；

?內存：權重內存≈3.5MB，總內存≈5.4MB（符合邊緣設備需求）。

5. step 4：板端部署（C/Python任選）

（1）Python部署（快速驗證，用RKNN-Toolkit Lite2）

from rknn.api import RKNNLite# 1. 初始化RKNNLite對象rknn_lite = RKNNLite(verbose=True)# 2. 加載RKNN模型ret = rknn_lite.load_rknn('./mobilenet_v2.rknn')# 3. 初始化運行時（多核配置：RK3588可設NPU_CORE_0_1_2）ret = rknn_lite.init_runtime(core_mask=RKNNLite.NPU_CORE_ALL)# 4. 預處理輸入圖片img = cv2.imread('./test.jpg')img = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)img = np.expand_dims(img, 0)# 5. 推理outputs = rknn_lite.inference(inputs=[img])# 6. 后處理（輸出TOP5類別）show_top5(outputs)# 7. 釋放資源rknn_lite.release()

（2）C部署（高性能，用RKNN Runtime）

核心流程：初始化模型→設置輸入→推理→獲取輸出→釋放資源，關鍵代碼片段：

#include"rknn_api.h"intmain(){  rknn_context ctx; // 1. 初始化模型  ret =rknn_init(&ctx, model_buf, model_len,0,NULL);  // 2. 查詢輸入輸出屬性  rknn_input_output_num io_num; rknn_query(ctx, RKNN_QUERY_IN_OUT_NUM, &io_num,sizeof(io_num));  // 3. 設置輸入數據  rknn_input inputs[io_num.n_input];  inputs[0].index =0;  inputs[0].type = RKNN_TENSOR_UINT8;  inputs[0].fmt = RKNN_TENSOR_NHWC;  inputs[0].buf = img_data;  inputs[0].size = img_size; rknn_inputs_set(ctx, io_num.n_input, inputs);  // 4. 推理 rknn_run(ctx,NULL);  // 5. 獲取輸出  rknn_output outputs[io_num.n_output]; rknn_outputs_get(ctx, io_num.n_output, outputs,NULL);  // 6. 后處理 post_process(outputs);  // 7. 釋放資源 rknn_outputs_release(ctx, io_num.n_output, outputs); rknn_destroy(ctx); return0;}

三、進階優化：讓模型跑更快、更省內存

掌握以下技巧，能讓RKNPU性能翻倍、內存占用減半，尤其適合邊緣設備：

1.性能優化

（1）NPU多核配置（RK3588/RK3576專屬）

RK3588有3個NPU核，RK3576有2個，通過core_mask設置多核運行：

# Python（Toolkit2）rknn.init_runtime(target='rk3588', core_mask=RKNN.NPU_CORE_0_1_2)# C APIrknn_set_core_mask(ctx, RKNN_NPU_CORE_0_1_2);

效果：MobileNetV2在RK3588上，多核運行比單核快2.5倍。

（2）零拷貝API（減少DDR帶寬消耗）

適合攝像頭、視頻解碼等場景，數據直接用物理地址：

// 1. 創建外部分配內存（用物理地址）rknn_tensor_mem* input_mem =rknn_create_mem_from_phys(ctx, phys_addr, virt_addr, size);// 2. 設置零拷貝輸入rknn_set_io_mem(ctx, input_mem, &input_attr);// 3. 推理rknn_run(ctx,NULL);

效果：數據拷貝耗時減少80%，端到端延遲降低30%。

2.內存優化

（1）RK3588 SRAM使用（減輕DDR壓力）

RK3588有956KB SRAM，可分配給NPU存中間Tensor：

// 初始化時開啟SRAMret =rknn_init(&ctx, model, size, RKNN_FLAG_ENABLE_SRAM,NULL);

查詢SRAM使用：cat /sys/kernel/debug/rknn/mm，可看到已用/剩余大小。

（2）動態Shape（單模型支持多分辨率）

無需生成多個模型，一個模型支持多種輸入尺寸（如224x224、192x192）：

# 配置動態輸入dynamic_input = [  [[1,3,224,224]],  [[1,3,192,192]]]rknn.config(dynamic_input=dynamic_input)

場景：NLP模型（可變序列長度）、圖像分割（可變分辨率）。

3.模型優化

（1）混合量化（精度與性能平衡）

對精度敏感的層（如輸出層）用FP16，其他層用INT8：

# 混合量化配置文件custom_quantize_layers: Conv__350 float16 # 指定層用FP16quantize_parameters: FeatureExtractor/Conv  qtype: asymmetric_quantized  dtype: int8

（2）模型剪枝（無損減小體積）

開啟model_pruning，自動移除冗余權重：

rknn.config(model_pruning=True)

效果：MobileNetV2權重減少6.9%，運算量減少13.4%，精度無損失。

四、避坑指南：開發者常踩的5個坑

1.連板調試失敗

?原因：RKNN Server未啟動或版本不匹配；

?解決：執行restart_rknn.sh，確保Server版本與Toolkit2一致。

1.量化后精度下降嚴重

?原因：校正集不具代表性，或量化算法選擇不當；

?解決：更換KL-Divergence/MMSE算法，增加校正集數量（50-100張）。

1.模型轉換報錯“動態Shape不支持”

?原因：Toolkit2 < 1.5.2?不支持動態Shape；

?解決：升級Toolkit2到1.5.2+，用dynamic_input配置。

1.板端推理耗時比連板評估長

?原因：連板評估有數據傳輸開銷，板端推理更真實；

?解決：以板端C API的eval_perf結果為準。

1.NPU Hang?。ㄍ评砗臅r(shí)超20s）

?原因：驅動bug或模型超出FP16范圍；

?解決：升級NPU驅動到最新版，訓練時添加BN層限制數值范圍。

五、開發資源匯總

最后給大家整理了必備資源，收藏好少走彎路：

?RKNN Toolkit2：https://github.com/airockchip/rknn-toolkit2（含API文檔、示例）；

?RKNN Model Zoo：https://github.com/airockchip/rknn_model_zoo（MobileNet、YOLOv5等預轉換模型）；

?RGA庫：https://github.com/airockchip/librga（圖像縮放、旋轉加速，配合NPU使用）；

?官方文檔：本文基于《RKNN SDK V2.0.0beta0用戶指南》，完整文檔可在瑞芯微官網下載。

總結

瑞芯微RKNPU開發的核心是“工具鏈?zhǔn)炀?/span>+優化技巧到位”：先用Toolkit2做好模型轉換與評估，再根據場景選擇通用/零拷貝API，最后通過多核、SRAM、動態Shape等技巧壓榨性能。邊緣AI部署不復雜，跟著這篇指南走，你也能快速搞定RKNPU！

如果有疑問，歡迎在評論區交流，也可以關注瑞芯微官方GitHub獲取最新動態～

（附：全文核心腦圖）
