在嵌入式系統開發中，U-Boot的SPL（Secondary Program Loader）扮演著至關重要的角色，它是系統上電后執行的第一個軟件組件之一，負責為后續啟動過程鋪平道路。本文將深入解析U-Boot中spl.c文件的功能與作用，探討其在系統調試和優化中的價值，并通過流程圖和腦圖幫助開發者快速掌握核心要點。

一、spl.c文件核心功能解析

spl.c是U-Boot SPL階段的核心實現文件，承擔著從硬件初始化到加載下一階段程序的關鍵任務。其主要功能可歸納為以下幾個模塊：

1.初始化管理

?早期初始化（spl_early_init）：完成malloc內存分配、緩存使能（spl_dcache_enable）、bootstage初始化等基礎工作，為后續操作準備環境

?系統初始化（spl_init）：根據配置完成設備模型（DM）初始化、內存初始化等，設置全局標志（GD_FLG_SPL_INIT）標記初始化狀態

?重定位設置（spl_setup_relocate）：處理SPL自身的重定位邏輯，調整全局數據（gd）和設備樹的存儲位置

2.鏡像加載與解析

?鏡像頭部解析（spl_parse_image_header）：識別鏡像類型（U-Boot鏡像、Linux內核等），提取加載地址、入口點、大小等關鍵信息

?設備加載管理（boot_from_devices）：按照板級定義的啟動順序（board_boot_order），嘗試從不同設備加載鏡像

?加載器匹配（spl_ll_find_loader）：根據啟動設備類型匹配對應的鏡像加載器，完成實際的鏡像讀取操作

3.啟動流程控制

?下一階段選擇（spl_next_stage）：確定SPL之后要啟動的程序（通常是主U-Boot或內核）

?跳轉準備（spl_cleanup_before_jump）：跳轉前的清理工作，包括關閉中斷、禁用緩存、刷新數據同步屏障（dsb/isb）

?多路徑啟動支持：實現對U-Boot、Linux內核、ATF（ARM可信固件）、OP-TEE等不同目標的啟動支持

4.板級適配框架

?提供大量弱函數（__weak）如spl_start_uboot、dram_init_banksize等，允許板級代碼重寫以實現平臺特定功能

?通過宏定義（如CONFIG_SPL_OS_BOOT、CONFIG_ATF等）支持靈活的功能配置，適應不同硬件和啟動需求

二、spl.c在U-Boot中的核心作用

SPL作為系統啟動的第一階段，是連接硬件上電與主程序運行的橋梁，spl.c則是這一階段的"神經中樞"，具體作用體現在：

1.硬件最小化初始化：完成CPU、內存、串口等核心硬件的初始化，為后續程序運行提供基礎環境

2.啟動介質適配：支持從NAND、NOR、MMC等多種存儲介質加載程序，實現靈活的啟動策略

3.資源約束管理：在內存、Flash等資源受限的早期階段，高效分配和使用系統資源

4.安全啟動支持：為secure boot提供基礎環境，可在早期階段驗證后續程序的完整性

5.多階段啟動銜接：實現SPL到主U-Boot、內核或其他固件的平滑過渡，傳遞必要的啟動參數

三、spl.c對系統調試的關鍵價值

在嵌入式系統調試中，SPL階段的問題往往導致系統無法啟動，spl.c提供了豐富的調試支持：

1.啟動進度跟蹤：

?通過show_boot_progress函數可跟蹤啟動階段，定位卡殼位置

?bootstage相關函數記錄各階段耗時，便于分析啟動性能瓶頸

1.錯誤定位機制：

?詳細的debug日志輸出（如鏡像加載信息、設備匹配結果）

?明確的錯誤返回碼（如-ENODEV表示無可用設備）

?關鍵操作的狀態提示（如"Trying to boot from XXX"）

1.環境驗證工具：

?內存初始化和分配狀態檢查

?設備樹修復和驗證（spl_fixup_fdt）

?緩存配置正確性驗證

1.調試配置選項：

?CONFIG_SPL_SERIAL_SUPPORT啟用串口調試輸出

?CONFIG_SPL_PANIC_ON_RAW_IMAGE增強對非法鏡像的錯誤檢測

?CONFIG_BOOTSTAGE_STASH保存啟動階段信息供后續分析

四、在問題定位與系統優化中的應用

問題定位場景

1.啟動失敗問題：

?若卡在"SPL: failed to boot from all boot devices"，可檢查board_boot_order配置及對應設備驅動

?鏡像解析失敗時，通過spl_parse_image_header中的日志確認鏡像格式是否正確

1.硬件兼容性問題：

?內存初始化失敗可檢查dram_init_banksize實現

?設備加載失敗可跟蹤spl_ll_find_loader匹配邏輯

1.性能瓶頸分析：

?通過spl_cleanup_before_jump中的時間統計，分析各階段耗時

?緩存配置（spl_dcache_enable）對加載速度的影響

系統優化方向

1.啟動速度優化：

?精簡啟動設備列表，減少無效嘗試

?優化內存分配策略，減少SPL階段內存占用

1.可靠性提升：

?增強鏡像校驗邏輯，在spl_parse_image_header中增加完整性檢查

?增加啟動設備重試機制，提高容錯能力

1.資源利用優化：

?根據實際需求調整CONFIG_SYS_MONITOR_LEN等宏定義，減少內存浪費

?合理配置SPL與主U-Boot的功能劃分，平衡資源占用

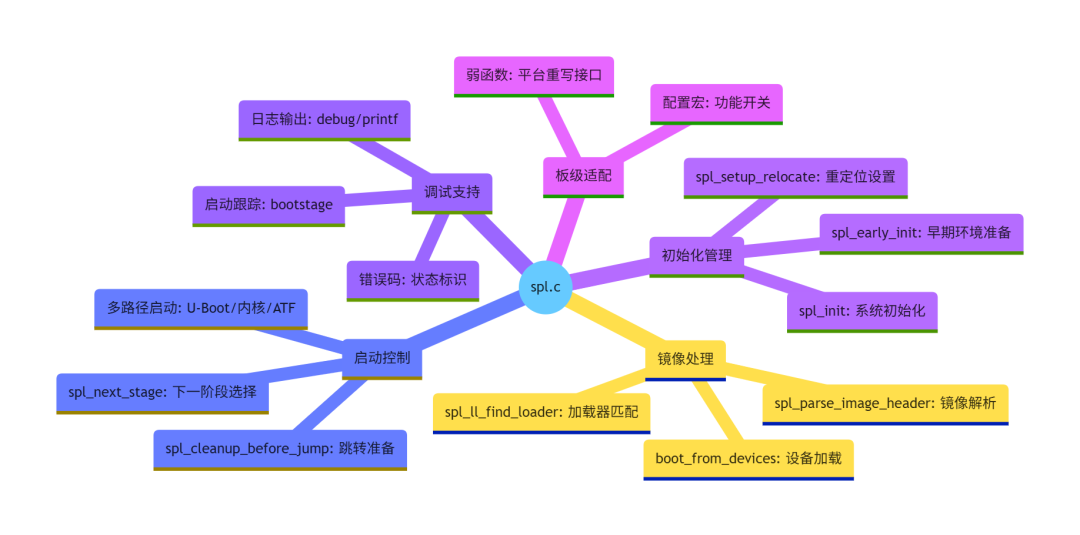

五、核心功能腦圖

總結

spl.c作為U-Boot SPL階段的核心實現，是理解嵌入式系統啟動流程的關鍵。它不僅承擔著初始化硬件、加載程序的核心任務，更為系統調試和優化提供了豐富的接口和工具。

對于開發者而言，深入理解spl.c的邏輯有助于：

?快速定位啟動階段的疑難問題

?優化系統啟動速度和資源利用

?實現定制化的啟動策略和硬件適配

掌握spl.c的工作機制，將為嵌入式系統開發和調試打下堅實基礎，助力構建更可靠、高效的啟動流程。
