在RK（瑞芯微）平臺開發中，時鐘（CLK）子系統是SOC的“心臟”——CPU變頻、DDR數據傳輸、以太網通信、LCD顯示等所有組件的穩定運行，都依賴精準的時鐘信號。但時鐘樹復雜、配置參數多、調試踩坑頻繁，一直是開發者的痛點。

今天這篇文章，從核心知識、實操調試步驟到常見問題解決方案，幫你系統掌握RK平臺CLK開發，少走彎路！

一、RK平臺CLK核心知識：搞懂這些不迷路

時鐘子系統的核心是“精準分配與控制”，需先掌握3大核心模塊：基礎框架、GPIO輸出時鐘、PLL展頻（降EMI關鍵）。

1.基礎框架：時鐘樹與關鍵組件

RK平臺時鐘以“樹狀結構”（時鐘樹）分配，從源頭（晶振/ PLL）到終端（外設），依賴4類關鍵組件：

組件	作用	關鍵細節
晶振（Oscillator）	時鐘源頭，提供基礎頻率（如24M無源晶振）	所有PLL的輸入基準，信號質量直接影響后續時鐘穩定性
PLL（鎖相環）	對晶振頻率倍頻，生成高頻時鐘（如CPU、DDR所需）	RK主流PLL分工明確：- APLL：獨占給CPU（隨CPU變頻調整）- DPLL：獨占給DDR- GPLL：總線/外設備份（常設594M/1200M）- CPLL/NPLL：LCDC/GMAC獨占
Divider（分頻器）	對PLL輸出頻率分頻，適配不同外設需求（如200M→50M）	支持整數分頻（如/ 2）和小數分頻（如I2S/UART需精準頻率）
MUX（多路選擇器）	選擇時鐘來源（如外設可從GPLL或CPLL取時鐘）	寄存器配置選擇路徑，需注意“父時鐘與子時鐘的兼容性”
GATING（時鐘門控）	控制時鐘開關，降低功耗（設備不工作時關閉時鐘）	有引用計數機制：子時鐘打開時自動打開父時鐘；所有子時鐘關閉才關父時鐘

此外，總線時鐘分“高速”和“低速”兩類，需根據外設需求選擇：

?高速總線（PERI）：ACLK_PERI（100-300M，如EMMC/USB/GMAC）、HCLK_PERI（37-150M）

?低速總線（BUS）：ACLK_BUS（100-300M，如I2C/I2S/SPI）、PCLK_BUS（50-150M）

2. GPIO輸出時鐘：降成本的關鍵設計

很多場景下，可通過SOC的GPIO輸出時鐘替代外部晶振（如WiFi、攝像頭），減少外圍電路成本。但需滿足3個前提：

（1）核心配置條件

1.IOMUX配置：GPIO必須支持“CLK輸出”功能（需查芯片TRM確認）；

2.頻率匹配：優先選擇晶振bypass輸出（如24M），信號質量最優；若從PLL分頻，需確認外設是否接受信號抖動；

3.驅動能力：部分GPIO輸出波形差，需調整IO驅動能力寄存器。

（2）主流芯片對應關系（示例）

芯片型號	時鐘名稱	對應GPIO	支持頻率
RK3399	SCLK_TESTOUT	GPIO2_D1/GPIO0_B0	24M、32K
RK3566/8	CLK_MAC0_OUT	GPIO2_C1	24M、25M、50M、125M
RK3588	REFCLKOUT	GPIO0_A0	24M
RK3576	REF_CLK0_OUT	GPIO0_A0	12M、24M、27M等

3. PLL展頻：解決EMI超標的“神器”

時鐘信號是EMI（電磁干擾）的主要來源——高頻時鐘能量集中在窄頻段，易超標。PLL展頻（SSCG）通過“將能量分散到寬頻段”，降低EMI峰值，是合規關鍵。

（1）核心參數

?調制速度：30-120KHz（需高于人耳聽覺范圍20KHz，避免噪音）；

?調制深度：0.1%-4%（深度越大，EMI降得越多，但需兼容外設頻率容忍度）。

（2）配置邏輯

?非RK3588芯片：需先開啟PLL小數模式（dsmpd=0），再配置展頻幅度（ssmod_spread）和速率（ssmod_divval）；

?RK3588芯片：單獨配置sscg_en使能，再設幅度、速率和模式（center spread最優，降抖動）。

二、RK平臺CLK實操調試步驟：從查看狀態到問題定位

調試時鐘需按“先看狀態→再控參數→最后測輸出”的流程，以下是關鍵步驟和命令：

1.第一步：查看時鐘樹狀態

先確認當前時鐘樹結構、頻率、使能狀態，定位異常時鐘：

# 查看所有時鐘的父時鐘、當前頻率、使能計數cat/sys/kernel/debug/clk/clk_summary

關鍵關注：

?parent：是否為預期的父時鐘（如LCDC時鐘應指向獨占PLL）；

?rate：當前頻率是否符合需求（如百兆以太網需50M）；

?enable count：使能計數是否為1（0表示時鐘未開啟）。

2.第二步：控制時鐘頻率與使能

通過/sys/kernel/debug/clk/[時鐘名]/節點，直接調整頻率和使能：

# 1. 查看指定時鐘當前頻率（以saradc為例）cat /sys/kernel/debug/clk/clk_saradc/clk_rate# 2. 設置時鐘頻率（如設為24M）echo24000000>/sys/kernel/debug/clk/clk_saradc/clk_rate# 3. 使能時鐘（kernel <6.1）echo1>/sys/kernel/debug/clk/clk_saradc/clk_enable_count# 3. 使能時鐘（kernel ≥6.1，需用prepare_enable）echo1>/sys/kernel/debug/clk/clk_saradc/clk_prepare_enable# 4. 關閉時鐘echo0>/sys/kernel/debug/clk/clk_saradc/clk_enable_count

3.第三步：GPIO輸出時鐘調試（以RK3399為例）

若需用GPIO輸出24M時鐘（替代外部晶振），步驟如下：

# 1. 設置測試時鐘頻率為24Mecho24000000 > /sys/kernel/debug/clk/clk_testout1_pll_src/clk_rateecho24000000 > /sys/kernel/debug/clk/clk_testout1/clk_rate# 2. 使能測試時鐘echo1 > /sys/kernel/debug/clk/clk_testout1/clk_enable_count# 3. 配置GPIO2_D1為CLK輸出功能（IOMUX）io -4 0xff77e004 0x000c0008

其他芯片參考：

?RK3566/8輸出CAM_CLK：io -4 0xfdc60064 0x70001000+echo 27000000 > /sys/kernel/debug/clk/clk_cam0_out/clk_rate

?RK3588輸出REFCLKOUT：io -4 0xfd5f0000 0x000f0001

4.第四步：TEST_CLK_OUT硬件測試

若需直接測量時鐘波形（如確認LCDC DCLK），需配置TEST_CLK_OUT引腳：

1.配置MUX：選擇要輸出的時鐘源（如ACLK_PERI）；

# RK3399配置TEST_CLK源為24M（寄存器CRU_MISC_CON，地址0xff76050c）io-40xff76050c0x00000800

1.配置DIV：設置分頻比（如1分頻，輸出原頻率）；

# RK3399配置分頻比為1（寄存器CRU_CLKSEL58_CON，地址0xff7601e8）io-40xff7601e80x0f000000

1.使能GATING：打開時鐘門控；

# RK3399使能TEST_CLK（寄存器CRU_CLKGATE13_CON，地址0xff760334）io-40xff7603340x00000001

1.用示波器測量TEST_CLK_OUT引腳波形。

5.第五步：PLL展頻調試（以RK3588 GPLL為例）

若EMI超標，需配置PLL展頻：

# 1. 設置展頻速率30KHz、幅度0.5%、模式為center spreadio-40xfd7c01cc0x00ff000c # 速率30KHzio-40xfd7c01cc0x3f000500 # 幅度0.5%io-40xfd7c01cc0xc0008000 # center spread模式# 2. 使能展頻功能io-40xfd7c01d00x00010001

三、常見問題與解決方案：避坑指南

1. PLL頻率設置失敗，返回- 1

?現象：調用clk_set_rate設置PLL頻率，返回負數；

?原因：目標頻率不在PLL頻率表格中（如RK3399的rk3399_pll_rates）；

?解決方案：按PLL公式補全頻率表格：

// 公式：VCO=24M*FBDIV/REFDIV（450M~2200M）；FOUT=VCO/POSTDIV1/POSTDIV2// 示例：添加594M頻率（VCO=1188M=24*99/2，F(xiàn)OUT=1188/2/1）RK3036_PLL_RATE(594000000,2,99,2,1,1,0),

2.小數分頻時鐘抖動大、頻偏超標

?現象：I2S/UART用小數分頻后，信號抖動超外設容忍范圍；

?原因：未滿足“小數分頻父時鐘頻率≥分頻后頻率×20”；

?解決方案：調整父時鐘頻率（如分頻后需12M，父時鐘需≥240M）。

3.以太網時鐘不精準，通信丟包

?現象：百兆以太網（需50M）/千兆以太網（需125M）丟包、ping不通；

?原因：PLL輸出時鐘精度不足，或未使用獨立時鐘源；

?解決方案：

a.確認PLL頻率精準（如GMAC獨占CPLL，設為50M/125M）；

b.若仍不精準，改用外部晶振（需硬件支持）。

4. LCD顯示異常（花屏、閃屏）

?現象：LCD無顯示或顯示異常，排查后是DCLK問題；

?原因：LCDC未獨占指定PLL（如RK3399雙顯需VOP0綁定VPLL、VOP1綁定CPLL）；

?解決方案：在DTS中配置獨占PLL：

// RK3399 VOP0（HDMI）綁定VPLL&vopb_rk_fb { assigned-clocks = <&cru?DCLK_VOP0_DIV>; assigned-clock-parents = <&cru?PLL_VPLL>;};

5.展頻后DDR死機、USB測試失敗

?現象：打開PLL展頻后，DDR崩潰、USB 2.0頻率測試不通過；

?原因：展頻幅度過大，超出DDR/USB PHY的容忍范圍；

?解決方案：

a.降低展頻幅度（如從2%降至0.5%）；

b.DDR展頻需在LOADER階段配置（避免運行中調整時鐘）；

c.USB需確認PHY彈性buffer大?。?/span>buffer小則幅度需更?。?/span>

6.時鐘被誤關閉，外設無法啟動

?現象：外設（如I2C）啟動失敗，clk_summary顯示時鐘enable count為0；

?原因：時鐘未配置“常開”屬性，初始化后被系統關閉；

?解決方案：

a.kernel <6.1：添加CLK_IGNORE_UNUSEDflag；

GATE(PCLK_PMUGRF_PMU,"pclk_pmugrf_pmu","pclk_pmu_src", CLK_IGNORE_UNUSED, RK3399_PMU_CLKGATE_CON(1),1, GFLAGS),

a.kernel ≥6.1：添加CLK_IS_CRITICALflag，或在bootargs加clk_gate.always_on=1。

四、總結與注意事項

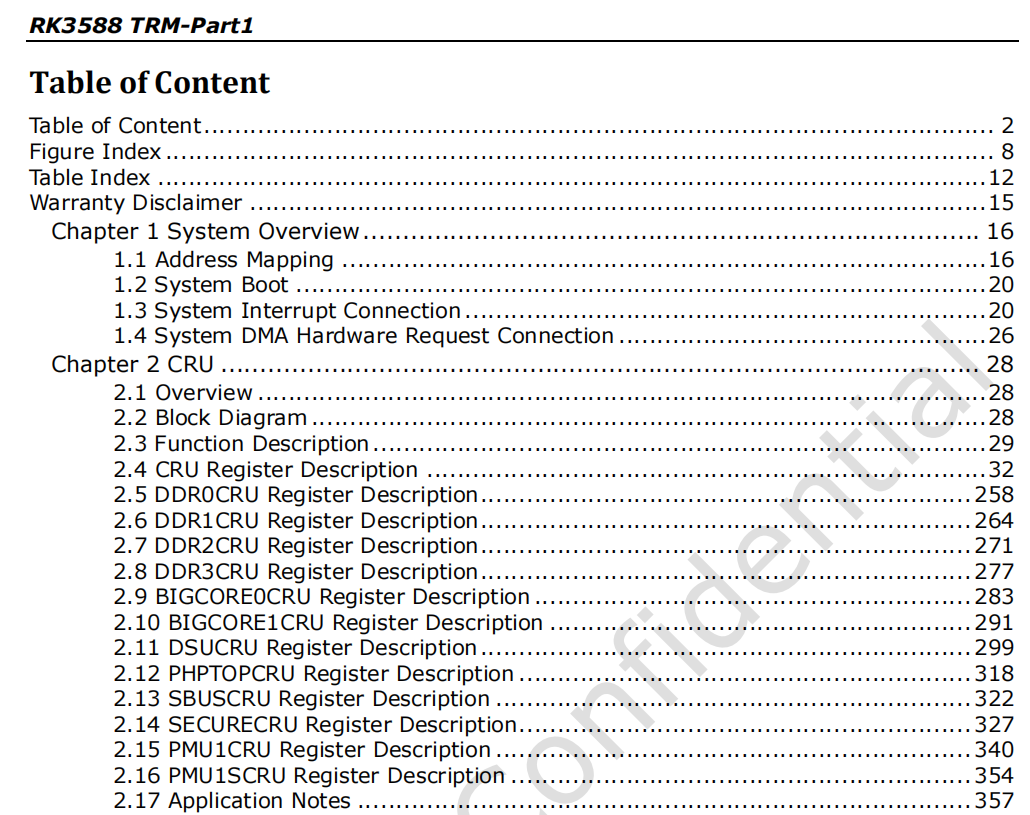

1.芯片差異是關鍵：不同RK芯片（如RK3588 vs RK3328）的時鐘方案、寄存器地址差異大，調試前務必參考對應芯片的TRM和官方指南；

2.優先軟件調試，再動硬件：先通過sys/debug節點調整時鐘，確認邏輯正確后，再固化到DTS或驅動；

3.展頻需謹慎：展頻雖降EMI，但可能影響敏感外設（如以太網、CAN），需充分做穩定性測試；

4.文檔參考：遇到問題可查閱瑞芯微官方文檔：

?《Rockchip Clock開發指南》（時鐘子系統框架）；

?《Rockchip Gpio Output Clocks》（GPIO輸出時鐘配置）；

?《Rockchip PLL展頻功能詳細說明》（EMI優化）。

時鐘子系統雖復雜，但掌握“基礎框架→調試工具→問題定位”的邏輯后，就能輕松應對。如果本文對你有幫助，歡迎點贊、轉發，評論區交流你的調試踩坑經歷！
