RK806作為瑞芯微主流PMIC（電源管理芯片），其中斷機制是實現“電源鍵響應、電壓異常保護、休眠喚醒、watchdog超時處理”等核心功能的基礎。Linux驅動基于regmap_irq框架設計，屏蔽了底層寄存器操作細節，但調試時若不理解中斷流程，往往會陷入“現象找不到根源”的困境。

本文將從架構基礎→全流程拆解→典型調試實例三層展開，既講清“中斷如何工作”，又教你“遇到問題怎么修”，結合核心代碼與實操命令，讓底層邏輯落地可查、可復現。

一、先懂基礎：RK806中斷的硬件與驅動架構

在分析流程前，需先明確“硬件載體”與“驅動框架”——這是定位問題的前提。

1.1硬件中斷核心資源（寄存器）

RK806的中斷通過2組狀態寄存器和2組掩碼寄存器管理，所有中斷事件均映射到這些寄存器的特定bit位，代碼中雖未直接定義地址，但通過regmap_irq框架關聯：

寄存器類型	框架配置參數	核心作用	關鍵bit示例（對應中斷）
狀態寄存器（讀）	status_base	存儲中斷事件狀態（讀操作自動清0，即ACK）	INT_STS0（0x08）bit0：PWRON按下；bit4：低電壓（VB_LO）
狀態寄存器（讀）	status_base+1	擴展中斷狀態存儲	INT_STS1（0x0A）bit7：watchdog超時；bit3：SLP1_GPIO喚醒
掩碼寄存器（寫）	mask_base	啟用/禁用中斷（1 =禁用，0 =啟用）	INT_MSK0（0x09）bit0：禁用PWRON按下中斷
掩碼寄存器（寫）	mask_base+1	擴展中斷掩碼控制	INT_MSK1（0x0B）bit7：禁用watchdog中斷

注：上述地址為代碼隱含邏輯（通過rk806_irq_chip的status_base=RK806_INT_STS0推導），實際調試需以芯片手冊為準。

1.2驅動框架：regmap_irq的核心設計

RK806未直接操作中斷寄存器，而是通過Linux內核regmap_irq框架實現“寄存器bit→Linux虛擬IRQ”的映射，核心結構如下：

核心結構體/數組	作用	代碼示例（rk806-core.c）
rk806_irqs數組	定義“中斷類型→寄存器組→bit位”映射	REGMAP_IRQ_REG(RK806_IRQ_PWRON_FALL, 0, RK806_INT_STS_PWRON_FALL)（PWRON按下對應INT_STS0的bit0）
rk806_irq_chip結構體	描述中斷芯片屬性	指定名稱（"rk806"）、狀態寄存器基地址、掩碼寄存器基地址、中斷數量（16個）
struct irq_data *	框架句柄，用于后續獲取虛擬IRQ、控中斷	由devm_regmap_add_irq_chip生成，關聯regmap與硬件IRQ

設計優勢：無需手動讀寫寄存器，框架自動完成“中斷檢測→過濾→分發→ACK”，驅動只需關注“中斷觸發后的業務邏輯”。

二、中斷處理全流程：從初始化到清理

RK806的中斷處理分為初始化（probe階段）→觸發（硬件事件）→分發（框架調度）→執行（業務邏輯）→清理（ACK）5個階段，每個階段均有明確的代碼映射。

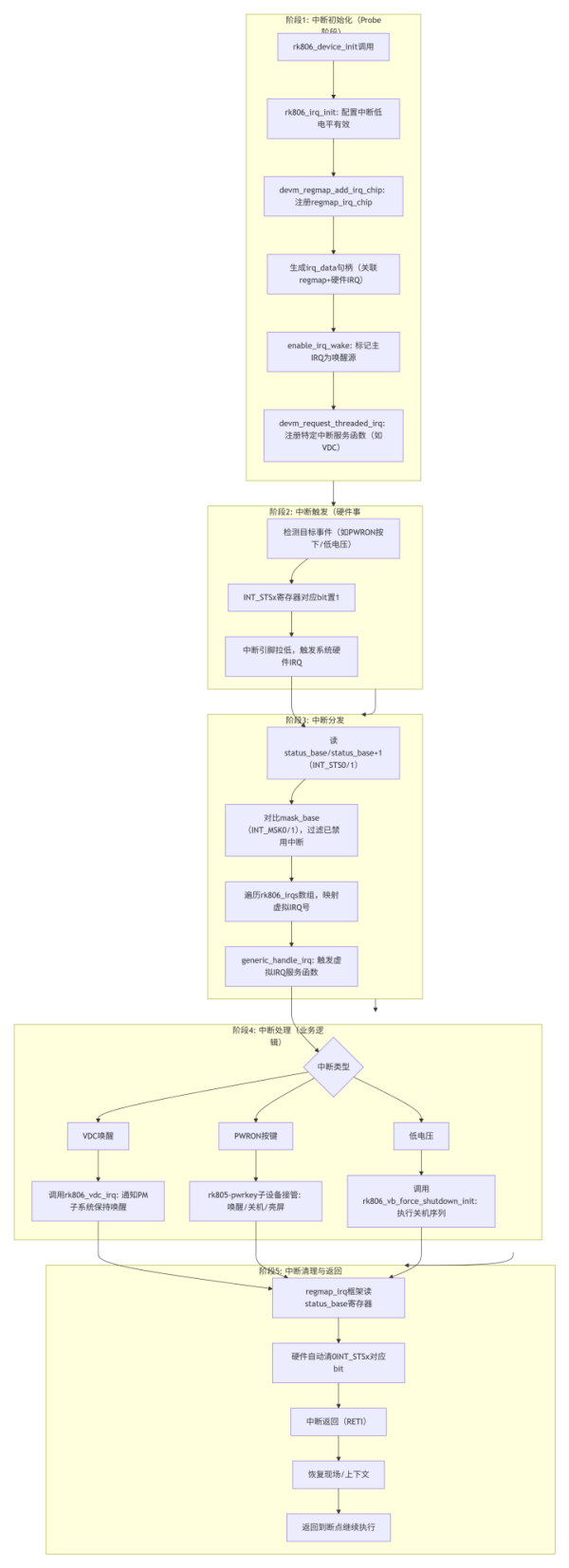

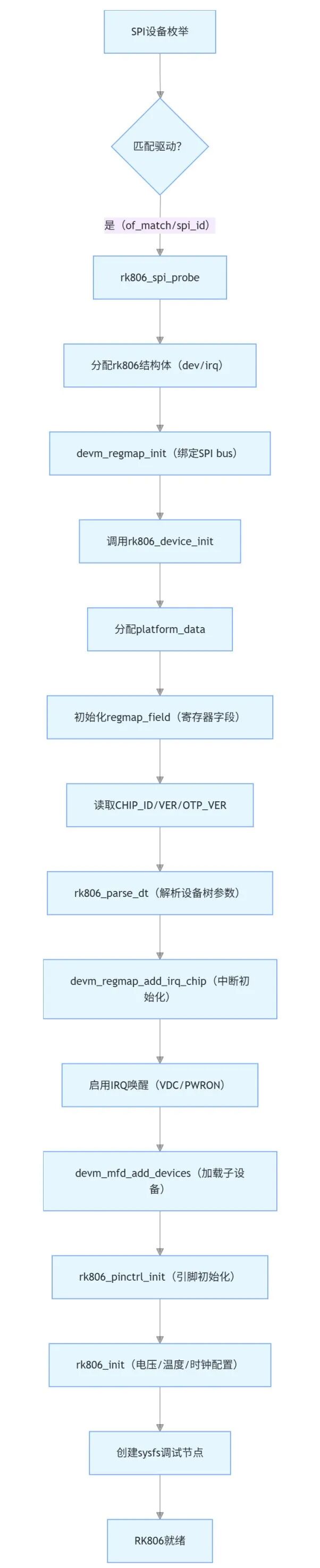

中斷處理全流程可視化

階段1：中斷初始化（probe階段，核心在rk806_device_init）

初始化是中斷“可用”的前提，需完成“極性配置→框架注冊→喚醒使能”三步：

1.中斷極性配置：調用rk806_irq_init，設置中斷引腳為低電平有效（避免高電平噪聲誤觸發）；

staticvoidrk806_irq_init(struct rk806 *rk806){ // INT_POL字段（0x7b寄存器bit1）寫0，配置為低電平有效 rk806_field_write(rk806,INT_POL,RK806_INT_POL_LOW);}

1.注冊regmap_irq_chip：將regmap（SPI通信層）、硬件IRQ（從設備樹獲取）與rk806_irq_chip綁定，生成irq_data句柄；

ret =devm_regmap_add_irq_chip(  rk806->dev,  rk806->regmap,    // SPI層初始化的regmap（負責寄存器讀寫）  rk806->irq,     // 硬件IRQ號（SPI設備的irq屬性） IRQF_ONESHOT|IRQF_SHARED, // 中斷標志：?jiǎn)未斡|發（防重入）+ 可共享 0,  &rk806_irq_chip,   // 中斷芯片配置  &rk806->irq_data   // 輸出：框架句柄，后續用于控中斷);

1.啟用喚醒中斷：調用enable_irq_wake(rk806->irq)，將主IRQ標記為“喚醒源”——即使系統休眠時禁用主IRQ，該中斷仍能喚醒系統；

2.注冊特定中斷服務函數：對需要自定義邏輯的中斷（如VDC電壓變化），通過devm_request_threaded_irq注冊線程化服務函數（避免中斷上下文阻塞）；

// 示例：注冊VDC上升沿中斷（喚醒場景）vdc_irq_rise = regmap_irq_get_virq(rk806->irq_data, RK806_IRQ_VDC_RISE);ret = devm_request_threaded_irq(  rk806->dev,  vdc_irq_rise,  // 虛擬IRQ號（從irq_data獲取）  NULL,      // 快速處理函數（無，直接走線程）  rk806_vdc_irq,  // 線程函數（核心邏輯：通知PM喚醒）  IRQF_TRIGGER_HIGH | IRQF_ONESHOT, // 觸發方式：高電平+單次  "rk806_vdc_rise",// 中斷名稱（用于/proc/interrupts）  rk806      // 傳遞給線程函數的私有數據);enable_irq_wake(vdc_irq_rise); //標記VDC中斷為喚醒源

階段2：中斷觸發（硬件事件發生）

當RK806檢測到目標事件，硬件自動完成“狀態置位→引腳電平變化”，觸發系統IRQ：

?示例1：用戶按下PWRON鍵→INT_STS0的RK806_INT_STS_PWRON_FALL（bit0）置1→中斷引腳拉低；

?示例2：電池電壓低于閾值→INT_STS0的RK806_INT_STS_VB_LO（bit4）置1→中斷引腳拉低；

?示例3：設備插電（VDC恢復）→INT_STS0的RK806_INT_STS_VDC_RISE（bit6）置1→中斷引腳拉低。

階段3：中斷分發（regmap_irq框架自動調度）

系統響應硬件IRQ后，框架無需用戶干預，自動完成“篩選→映射→觸發虛擬IRQ”：

1.讀狀態寄存器：框架讀取status_base（INT_STS0）和status_base+1（INT_STS1），獲取所有未處理中斷；

2.過濾已掩碼中斷：對比mask_base（INT_MSK0/MSK1），排除已禁用的中斷（掩碼bit=1的中斷不處理）；

3.映射虛擬IRQ：遍歷rk806_irqs數組，將“寄存器bit”轉換為Linux虛擬IRQ號（如INT_STS0bit0→RK806_IRQ_PWRON_FALL）；

4.觸發服務函數：調用generic_handle_irq(virq)，調度對應虛擬IRQ的服務函數（如PWRON中斷→rk805-pwrkey子設備的服務函數）。

階段4：中斷執行（業務邏輯處理）

不同中斷的處理邏輯不同，驅動通過“子設備接管”或“自定義線程函數”實現，以下是2個核心場景：

場景A：VDC電壓變化中斷（喚醒系統）

VDC中斷用于檢測外部電壓恢復（如插電），觸發系統從休眠喚醒，線程函數rk806_vdc_irq邏輯簡單：

staticirqreturn_trk806_vdc_irq(intirq,void*data){ structrk806*rk806 = data; // 通知PM子系統：保持喚醒狀態2秒（避免系統未就緒就再次休眠） pm_wakeup_dev_event(rk806->dev,2000,false); returnIRQ_HANDLED; // 標記中斷已處理}

場景B：PWRON按鍵中斷（電源控制）

PWRON中斷（按下/松開）由rk805-pwrkey子設備接管（在rk806_cells中定義），處理邏輯與系統電源狀態聯動：

?休眠時短按：觸發pm_wakeup喚醒系統；

?工作時長按：調用rk806_regulator_shutdown執行關機序列；

?工作時短按：發送KEY_POWER事件給上層（如亮屏/鎖屏）。

階段5：中斷清理（ACK，框架自動完成）

中斷處理完成后，需清除INT_STSx寄存器的對應bit（避免框架反復觸發），regmap_irq框架通過以下邏輯自動完成：

1.讀取status_base寄存器（觸發ACK的硬件機制）；

2.硬件檢測到讀操作后，自動清0已處理的中斷bit；

3.框架無需用戶手動寫寄存器（rk806_irq_chip.ack_base = RK806_INT_STS0已配置）。

關鍵聯動：中斷與休眠喚醒的配合

RK806的中斷需適配低功耗場景，核心邏輯在rk806_core_suspend/resume中，流程如下：

三、調試實戰：4個典型中斷問題的定位與解決

理解流程后，遇到中斷相關問題可按“現象→關聯流程→實操驗證”三步定位，以下是工程師最常遇到的4個場景。

場景1：電源鍵按下無響應（PWRON中斷失效）

現象

?按下電源鍵，系統無任何反應（既不喚醒也不觸發關機）；

?萬用表測PWRON引腳電平有變化（排除硬件按鍵故障）。

定位邏輯（關聯流程）

問題出在“中斷初始化→分發→子設備接管”環節，可能原因：

1.中斷極性配置錯誤（高電平有效，與硬件引腳電平變化不匹配）；

2.PWRON中斷被掩碼（INT_MSK0bit0=1，禁用中斷）；

3.rk805-pwrkey子設備未加載（無人處理PWRON中斷）；

4.中斷計數未增長（硬件未觸發中斷）。

調試操作（分步驗證）

1.檢查中斷極性：讀0x7b寄存器（GPIO_INT_CONFIG）的INT_POL字段（bit1），確認低電平有效（0）：

# 利用rk806的sysfs調試節點（core.c中創建）讀寄存器echo"r 0x7b"> /sys/rk806single/debug# 預期輸出：0x7b 0x02（bit1=0）；若為0x03（bit1=1），執行以下命令修正：echo"w 0x7b 0x02"> /sys/rk806single/debug

1.檢查PWRON中斷掩碼：讀0x09寄存器（INT_MSK0）的bit0，確認啟用（0）：

echo"r 0x09"> /sys/rk806single/debug# 若bit0=1（禁用），執行命令啟用：echo"w 0x09$((0xff ^ (1<<0)))"> /sys/rk806single/debug # 0xfe，bit0置0

1.查看中斷計數：按下電源鍵后，查/proc/interrupts中RK806_IRQ_PWRON_FALL的計數是否增長：

cat/proc/interrupts | grep -E"rk806|RK806_IRQ_PWRON_FALL"# 預期：按下鍵后計數+1；若計數不變→硬件中斷未觸發（查引腳連接）；若增長→子設備未加載

1.驗證子設備加載：檢查rk805-pwrkey子設備是否存在：

ls/sys/bus/platform/devices/ | grep rk805-pwrkey# 若無→檢查mfd_add_devices是否成功（core.c中devm_mfd_add_devices調用）

場景2：休眠后無法喚醒（喚醒中斷失效）

現象

?系統執行suspend（echo mem > /sys/power/state）后休眠，但觸發喚醒源（插電/按電源鍵）無反應；

?喚醒源硬件正常（VDC電壓變化、電源鍵電平正常）。

定位邏輯（關聯流程）

喚醒依賴“喚醒IRQ啟用”和“休眠時未禁用喚醒IRQ”，可能原因：

1.喚醒IRQ未標記enable_irq_wake（休眠時被禁用）；

2.休眠時誤修改喚醒中斷掩碼（INT_MSK0bit6=1，禁用VDC中斷）；

3.喚醒中斷服務函數未執行（未通知PM子系統）。

調試操作

1.檢查喚醒源注冊：查/sys/power/wakeup_sources，確認VDC/PWRON喚醒源已激活：

cat/sys/power/wakeup_sources | grep rk806# 預期輸出：rk806_vdc_rise 0 0 0（已注冊）；若無→檢查enable_irq_wake調用

1.驗證休眠前后的中斷掩碼：休眠前/后讀INT_MSK0bit6（VDC中斷），確認未被禁用：

# 休眠前讀echo"r 0x09"> /sys/rk806single/debug # 記錄bit6值（0=啟用）# 執行休眠echomem > /sys/power/state# 喚醒后再次讀echo"r 0x09"> /sys/rk806single/debug# 若bit6變?yōu)?→休眠時被誤禁用，需檢查rk806_core_suspend是否修改掩碼

1.跟蹤喚醒中斷執行：在rk806_vdc_irq中加調試打印，確認喚醒時是否調用：

staticirqreturn_trk806_vdc_irq(intirq,void*data){ pr_info("[RK806] VDC wakeup irq triggered!n"); // 新增打印 pm_wakeup_dev_event(rk806->dev,2000,false); returnIRQ_HANDLED;}

重新編譯驅動后，喚醒時查看dmesg：

dmesg| grep"VDC wakeup irq triggered"# 有打印→執行正常；無打印→中斷未分發（查regmap_irq映射）

場景3：低電壓不觸發關機（VB_LO中斷失效）

現象

?電池電壓低于配置閾值（如3.0V 預設3.4V），但系統未自動關機；

?讀SYS_STS（0x5D）寄存器，VB_LO_STSbit4=1（硬件已檢測到低電壓）。

定位邏輯（關聯流程）

低電壓關機依賴RK806_IRQ_VB_LO中斷，問題可能：

1.VB_LO中斷被掩碼（INT_MSK0bit4=1）；

2.VB_LO_ACT配置為“僅通知中斷”（VB_LO_ACT_INT=1），而非“自動關機”（VB_LO_ACT_SD=0）；

3.中斷服務函數未調用rk806_vb_force_shutdown_init（未執行關機序列）。

調試操作

1.啟用VB_LO中斷：讀INT_MSK0（0x09）bit4，確認啟用（0）：

echo"r 0x09"> /sys/rk806single/debug# 若bit4=1→執行命令啟用：echo"w 0x09$((0xff ^ (1<<4)))"> /sys/rk806single/debug # 0xef，bit4置0

1.配置VB_LO_ACT為關機：讀SYS_CFG0（0x5E）bit3（VB_LO_ACT），確認配置為0（SD）：

echo"r 0x5e"> /sys/rk806single/debug# 若bit3=1（INT）→改為SD：echo"w 0x5e$((0xff ^ (1<<3)))"> /sys/rk806single/debug # 0xf7，bit3置0

1.驗證關機函數調用：在rk806_vb_force_shutdown_init加打印，確認低電壓時觸發：

staticvoidrk806_vb_force_shutdown_init(struct rk806 *rk806){ pr_info("[RK806] Low voltage detected, start force shutdown!n"); // 原有關機序列配置邏輯...}

低電壓時查看dmesg，若有打印→執行正常；若無→中斷未分發（查rk806_irqs數組是否包含RK806_IRQ_VB_LO）。

場景4：中斷頻繁觸發（如VDC中斷狂跳）

現象

?dmesg中頻繁打印“VDC irq handled”，每秒數百次；

?無實際電壓變化，/proc/interrupts中RK806_IRQ_VDC_RISE計數持續增長。

定位邏輯（關聯流程）

中斷狂跳多因“觸發方式不匹配”或“硬件信號噪聲”：

1.中斷配置為“電平觸發”（IRQF_TRIGGER_HIGH），而VDC引腳信號持續為高；

2.中斷未正確ACK（INT_STSxbit未清0，框架反復觸發）；

3.VDC檢測引腳接觸不良，存在高頻噪聲。

調試操作

1.修正中斷觸發方式：將“電平觸發”改為“邊沿觸發”（僅電壓變化時觸發）：

// 錯誤配置（電平觸發）ret = devm_request_threaded_irq(..., IRQF_TRIGGER_HIGH | IRQF_ONESHOT, ...);//正確配置（上升沿觸發，僅電壓從低變高時觸發）ret = devm_request_threaded_irq(..., IRQF_TRIGGER_RISING | IRQF_ONESHOT, ...);

1.驗證中斷ACK：讀INT_STS0（0x08）bit6，確認中斷處理后清0：

# 1. 讀當前狀態（記錄bit6值）echo"r 0x08"> /sys/rk806single/debug# 2. 等待1秒后再次讀sleep1 &&echo"r 0x08"> /sys/rk806single/debug# 若bit6持續為1→硬件未支持“讀清”，需修改rk806_irq_chip.ack_type為REGMAP_IRQ_ACK_WRITE（手動寫0清位）

1.排查硬件噪聲：用示波器測VDC檢測引腳（如VDC_IN），若存在高頻波動，需在硬件上添加RC濾波電路（1kΩ電阻+ 100nF電容），穩定信號后中斷狂跳問題會消失。

四、總結：中斷流程的調試價值

掌握RK806中斷流程，本質是掌握“從現象到根源的定位鏈路”，核心價值體現在三點：

1.分層定位：中斷問題無非“初始化→觸發→分發→執行→清理”某環節失效，按流程排查可避免盲目試錯；

2.工具結合：善用/proc/interrupts（計數）、sysfs debug（寄存器讀寫）、dmesg（打?。?，讓底層狀態可視化；

3.代碼映射：快速關聯問題與代碼（如喚醒失敗→查enable_irq_wake，按鍵無響應→查rk805-pwrkey子設備）。

對于嵌入式工程師而言，PMIC中斷調試是“底層能力”的試金石——吃透本文流程與實例，不僅能解決RK806的問題，更能觸類旁通理解其他PMIC（如RK817、RK809）的中斷邏輯，提升底層問題的攻堅效率。
