在物聯網設備、便攜終端等場景中，低功耗是決定產品續航與用戶體驗的核心指標——尤其是瑞芯微（RK）平臺設備，常需在性能與功耗間找到精準平衡。但實際開發中，休眠喚醒異常、外設（如WiFi）功耗居高不下等問題屢見不鮮。

本文結合RK官方《功耗分析和優化》《休眠喚醒開發指南》兩大核心文檔，從基礎概念拆解到調試手段落地，再到WiFi休眠功耗大的實戰解決，帶大家系統化掌握RK平臺低功耗調試能力。文末附核心邏輯圖與思維導圖，方便收藏復用。

一、先搞懂3個核心概念：避免調試“無頭緒”

在動手調試前，必須先理清RK平臺休眠與功耗的底層邏輯——這是定位問題的前提。

1.休眠模式：RK3399的“低功耗分層策略”

RK平臺（以主流RK3399為例）的休眠并非“一刀切斷電”，而是通過分層關閉模塊實現功耗梯度控制，核心配置由DTS的rockchip,sleep-mode-config定義，關鍵模式包括：

簡單說：休眠模式越“深度”，功耗越低，但喚醒恢復時間越長——需根據產品場景（如“即時喚醒” vs “長續航待機”）選擇配置。

2.喚醒源：休眠時的“系統觸發器”

系統休眠后，需通過特定“喚醒源”觸發恢復，RK平臺支持GPIO喚醒、PWM喚醒等類型，由DTS的rockchip,wakeup-config配置使能。

需注意：喚醒源誤配置是功耗異常的常見誘因——比如誤將WiFi的中斷GPIO設為喚醒源，會導致WiFi頻繁觸發系統喚醒，直接拉高休眠功耗。

3.功耗類型：靜態與動態的“雙重影響”

RK平臺功耗分為兩類，調試時需針對性分析：

?靜態功耗：模塊不工作時的漏電流消耗，受溫度、電壓影響（溫度越高、電壓越高，漏電流越大），常見于休眠場景；

?動態功耗：模塊工作時的電路翻轉消耗，公式為P(d)=C*V2*F（C為常量，V是電壓，F是頻率），常見于CPU/GPU高負載場景。

核心概念

二、休眠喚醒調試：從DTS配置到流程驗證

RK平臺休眠喚醒的調試核心是**“配置→驗證→排查”**三步法，重點圍繞DTS配置與流程完整性展開。

1.第一步：DTS配置——休眠喚醒的“頂層規則”

所有休眠喚醒邏輯都依賴DTS配置，需確保3個關鍵配置項正確（以RK3399為例）：

rockchip_suspend: rockchip_suspend {  compatible ="rockchip,pm-rk3399";  status ="okay";  // 1. 配置休眠模式：哪些模塊斷電/降功耗  rockchip,sleep-mode-config = <   RKPM_SLP_ARMPD   // Core斷電   RKPM_SLP_DDR_RET  // DDR Retention   RKPM_SLP_PLLPD   // PLL關閉   RKPM_SLP_AP_PWROFF // AP域斷電  >;  // 2. 配置喚醒源：哪些信號能喚醒系統  rockchip,wakeup-config = <   RKPM_GPIO_WKUP_EN  // 使能GPIO喚醒（如按鍵）   // RKPM_PWM_WKUP_EN  // 禁用PWM喚醒（避免干擾）  >;  // 3. 配置PWM調壓：休眠前恢復默認電壓  rockchip,pwm-regulator-config = <   PWM2_REGULATOR_EN  // PWM2負責調壓，休眠前恢復1.0V默認值  >;};

配置踩坑點：若未配置RKPM_SLP_AP_PWROFF，AP域模塊會持續漏電；若誤使能無關喚醒源（如PWM），會導致系統頻繁被喚醒。

2.第二步：流程驗證——用工具確認“休眠是否生效”

配置完成后，需通過命令行工具+電流測量驗證休眠流程完整性，核心步驟如下：

（1）確認休眠模式是否執行

# 查看所有電源域狀態（休眠后應顯示suspended）cat/sys/kernel/debug/pm_genpd/pm_genpd_summary# 示例輸出：Core域（pd_core）、WiFi域（pd_wlan）應處于suspendedpd_core   suspended /devices/platform/...pd_wlan   suspended /devices/platform/...pd_ddr    active   /devices/platform/... # DDR Retention狀態是active（非斷電）

（2）確認喚醒源是否正常觸發

# 查看中斷觸發記錄（喚醒后檢查喚醒源是否正確）cat/proc/interrupts | grep"wkup"# 示例輸出：GPIO喚醒源（irq-32）觸發1次，符合預期32:    1   0   0   0 GICv2 32 Edge wkup-gpio

（3）用PowerMeterage測電流基線

通過RK官方工具PowerMeterage測量休眠時總電流：

?正常二級待機（Core斷電+ DDR Retention）：總電流應< 50mA；

?若電流> 100mA，說明存在模塊未正常休眠（如WiFi、GPU未斷電）。

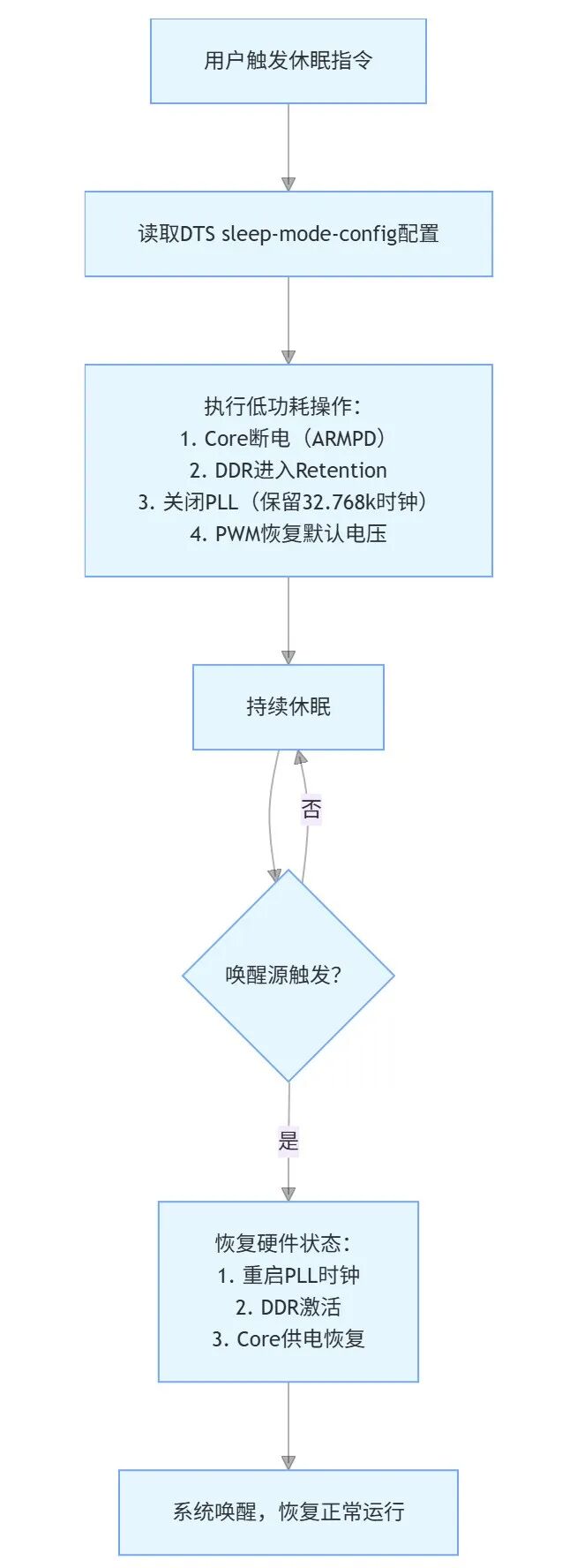

3.休眠喚醒完整流程邏輯圖

三、低功耗數據分析：定位“耗電元兇”

當休眠功耗異常時，不能憑感覺排查——需通過**“分模塊電流測量+命令行分析”**定位具體耗電模塊。

1.工具準備：PowerMeterage——RK平臺的“功耗顯微鏡”

RK官方開發的PowerMeterage工具支持同時測量20路電源軌電流（如VDD_CPU、VCC_WLAN、VCC_DDR），是定位問題的核心工具：

?關鍵測量對象：VCC_WLAN（WiFi供電）、VDD_CPU（Core供電）、VCC_DDR（DDR供電）；

?數據折算：需將測量電流折算到電池端（3.8V），公式為電池端電流= (模塊電壓×模塊電流) / (效率×3.8V)（DCDC效率按80%算）。

2.核心電源軌分析：哪路電在“偷偷浪費”

不同電源軌對應不同模塊，異常電流直接指向問題模塊：

3.命令行輔助：快速定位模塊狀態

除了電流測量，還可通過命令行直接查看模塊狀態：

# 1. 查看CPU是否真的斷電（休眠后無頻率輸出）cat/sys/devices/system/cpu/cpu0/cpufreq/scaling_cur_freq# 2. 查看WiFi驅動休眠狀態（需支持deep sleep）dmesg | grep"wlan: deep sleep"# 3. 查看DDR是否進入Retentioncat/sys/class/devfreq/dmc/cur_freq # 休眠后應顯示194000（194KHz）

四、實戰：WiFi休眠功耗大？5步解決！

在RK平臺設備中，WiFi模塊是休眠功耗超標的“重災區”——常見現象是“二級待機時WiFi電流> 50mA”（正常深度休眠應< 5mA）。下面結合實際案例，拆解解決思路。

1.問題現象

RK3399設備二級待機時，PowerMeterage測量VCC_WLAN（WiFi供電軌）電流穩定在60mA，遠超預期。

2. 5步排查與解決

Step1：確認WiFi是否進入“深度休眠”

首先判斷WiFi模塊自身是否正常休眠——通過驅動日志與電流測量驗證：

#查看WiFi驅動日志，是否有“deepsleep”標志dmesg | grep "wlan"#異常日志：無“deepsleep”輸出，僅顯示“idle”（淺休眠）[ 1234.567] wlan: entered idle mode

→結論：WiFi未進入深度休眠，僅處于淺休眠，導致電流高。

Step2：檢查WiFi所屬電源域是否關閉

WiFi模塊的供電由獨立電源域pd_wlan控制，若未配置關閉，會持續漏電：

# 查看pd_wlan狀態cat/sys/kernel/debug/pm_genpd/pm_genpd_summary | grep"pd_wlan"# 異常輸出：pd_wlan處于“active”（未關閉）pd_wlan   active   /devices/platform/ff200000.wlan

→解決：在DTS的rockchip,sleep-mode-config中添加RKPM_SLP_WLAN_PD，配置WiFi電源域休眠時關閉：

rockchip,sleep-mode-config = <  ... RKPM_SLP_WLAN_PD// 新增：WiFi電源域斷電>;

Step3：排查喚醒源干擾

若WiFi的中斷GPIO被誤設為喚醒源，會導致WiFi頻繁觸發喚醒，無法休眠：

# 查看喚醒源配置，是否包含WiFi GPIOcat/sys/kernel/debug/wakeup_sources | grep"wlan-gpio"# 異常輸出：wlan-gpio被標記為喚醒源wlan-gpio active 1200 #12次喚醒觸發記錄

→解決：在DTS的rockchip,wakeup-config中刪除WiFi GPIO喚醒使能，僅保留必要的按鍵喚醒。

Step4：驅動參數優化——強制WiFi深度休眠

部分WiFi芯片（如MT7601）需通過驅動參數配置深度休眠邏輯：

1.修改WiFi驅動配置文件（如mt7601u.cfg）：

# 啟用深度休眠（默認關閉）deep_sleep_en=1# 閑置30秒后進入深度休眠（避免頻繁切換）deep_sleep_timeout=30000# 關閉定期Beacon掃描（掃描會喚醒WiFi）beacon_scan_en=0

1.重啟WiFi模塊生效：

ifconfigwlan0 down && ifconfig wlan0 up

Step5：驗證效果

優化后再次用PowerMeterage測量：

?VCC_WLAN電流從60mA降至3mA；

?整機二級待機總電流從120mA降至45mA。

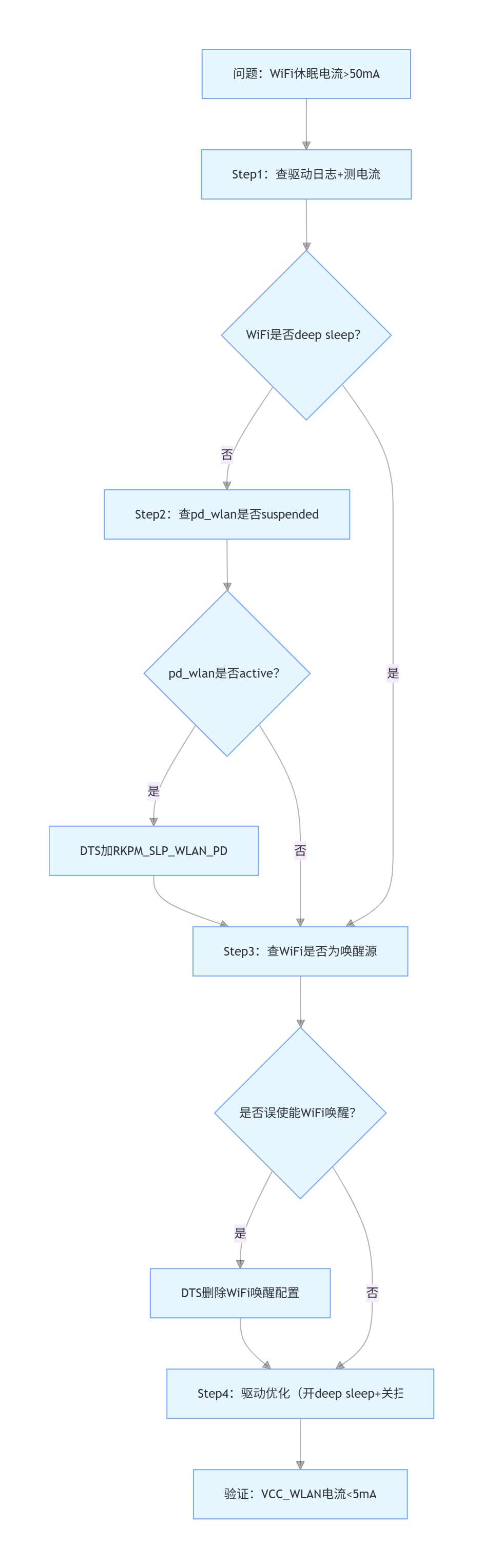

WiFi功耗優化邏輯圖

五、總結：RK低功耗調試的“黃金法則”

1.先懂原理，再動手：休眠模式、電源域劃分是基礎——不清楚RKPM_SLP_DDR_RET與RKPM_SLP_ARMPD的區別，就容易配錯DTS；

2.數據驅動，不憑感覺：用PowerMeterage測電流基線，用pm_genpd_summary等命令驗證狀態，避免“猜問題”；

3.外設優先查PD與驅動：WiFi、藍牙等外設功耗異常，優先檢查“電源域是否關閉+喚醒源是否干擾+驅動參數是否優化”；

4.持續驗證，迭代優化：每次修改后需覆蓋“靜態桌面、二級待機、視頻播放”等多場景驗證，避免單一場景優化導致其他問題。

掌握這些方法，就能從容應對RK平臺絕大多數休眠喚醒與低功耗問題——收藏本文，下次遇到問題直接對照流程排查吧！
