在嵌入式硬件設計中，RK3588憑借強大的算力和豐富的外設接口，成為直播機、工業平板、智能終端等設備的熱門主控。但其中MIPI D/C-PHY（數據/控制物理層）的設計往往被忽略——它直接關聯Camera（CSI RX接收）和LCD（DSI TX發送）兩大核心外設，一旦硬件設計踩坑，輕則調試卡殼，重則整機功能失效。

近期某直播機項目就因D/C-PHY設計失誤，出現“開機屏幕正常，打開攝像頭后屏幕立即卡死”的問題。今天我們就從這個真實案例出發，拆解RK3588 D/C-PHY的硬件設計規則，幫你提前規避同類風險。

一、先搞懂：RK3588 D/C-PHY的基礎規格

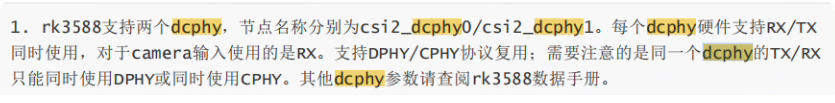

在設計前，必須明確RK3588 D/C-PHY的核心參數和硬件限制——這些是規避問題的前提，所有設計都需圍繞官方規格展開：

二、致命坑！同一PHY混接不同協議，LCD和Camera “互殺”

開頭提到的直播機項目，問題根源就是硬件設計違反了RK3588 D/C-PHY的核心限制，我們先還原場景，再拆解原因：

1.項目故障場景

?硬件設計：LCD（DSI TX）和Camera（CSI RX）共用csi2_dcphy0節點

?協議配置：LCD用D-PHY，Camera用C-PHY

?故障現象：開機時LCD顯示正常；打開Camera后，LCD立即卡死，重啟后仍需關閉Camera才能恢復顯示

2.根源：RK3588的硬性限制（官方FAE確認）

RK3588的每個D/C-PHY節點（如csi2_dcphy0）內部，TX和RX的協議控制器是“綁定復用”的——同一PHY的TX和RX，必須同時使用D-PHY或同時使用C-PHY，絕對不能混用！

為什么會卡死？

當LCD（TX-D-PHY）和Camera（RX-C-PHY）共用同一PHY時，PHY內部需要同時切換兩種協議模式，導致時鐘域沖突、信號鏈路紊亂：Camera啟動后，PHY強行切換到C-PHY接收模式，直接打斷LCD的D-PHY發送鏈路，最終造成屏幕卡死。

關鍵提醒：這是硬件層面的物理限制，不是軟件配置能繞過的！即使單獨調試LCD或Camera都正常，混接后必然出問題。

三、硬件避坑4步法：從設計源頭規避沖突

要避免上述問題，核心是“按協議分配PHY，按規則設計硬件”，具體可按以下4步執行：

步驟1：明確外設的協議需求

設計前先確認LCD和Camera的PHY協議支持——比如：

?LCD是否支持D-PHY/C-PHY？默認多為D-PHY（如多數MIPI LCD面板）

?Camera是否支持D-PHY/C-PHY？高分辨率Camera可能優先C-PHY（如4K以上模組）

?整理成表格，避免后期混淆：

步驟2：按協議分配獨立PHY節點

根據外設協議需求，給LCD和Camera分配不同的D/C-PHY節點，遵循“不同協議，不同PHY”原則：

絕對禁止：同一PHY下，TX用D-PHY、RX用C-PHY（或反之）

步驟3：原理圖設計必查3個關鍵點

即使PHY分配正確，原理圖細節錯誤也會導致功能失效，需重點檢查：

1.供電電路：PHY的VDD_0V75/VDD_1V2/VDD_1V8引腳（如AF20/AG20/AH20/AJ20）必須正確連接，配套電容按規格選型（如1uF用C16001，100nF用C1602，均為0201封裝），避免虛焊或耐壓不足；

2.阻抗匹配：D-PHY差分對（如MIPI_DPHY0_TX_CLKP/CLKN）需按100Ω±10%設計，C-PHY單端信號（如MIPI_CPHY0_TX_TRIO0_A）按50Ω±10%設計，PCB Layout時避免差分對斷裂、跨層；

3.引腳復用：確認PHY引腳無其他功能復用（如文檔中“NO_USE”引腳不可隨意占用），避免信號干擾。

步驟4：前期對接官方資源

設計初期務必：

?查閱《RK3588數據手冊》中“MIPI D/C-PHY”章節，確認最新硬件限制；

?參考RK官方EVB板原理圖（如rk3588-evb.dtsi），核對PHY的外設分配方式；

?若有不確定的點，提前咨詢RK FAE，避免等PCB打樣后才發現問題（改版成本極高）。

四、案例復盤：這些教訓要記牢

回顧整個調試過程，項目團隊因前期忽略PHY協議限制，導致：

1.調試周期延長：從發現問題到定位根源，耗時近2周（需排查軟件配置、日志、硬件原理圖）；

2.硬件成本浪費：若已批量生產，需重新改版PCB，單塊板成本增加+工時損耗；

3.功能妥協：最終只能選擇“Camera改D-PHY”或“下一代產品重新設計PHY分配”，影響產品迭代。

這些教訓的核心：RK3588 D/C-PHY設計，“規則先行”比“后期調試”更重要——硬件一旦畫錯，軟件再怎么優化都無法繞開物理限制。

五、設計Checklist：自查避坑，告別踩雷

最后，給大家整理一份“RK3588 D/C-PHY硬件設計自查表”，設計完成后對照檢查，確保無遺漏：

外設協議確認：LCD和Camera的D/C-PHY需求已明確，無模糊項；

PHY節點分配：不同協議的外設已分配到不同PHY（如D-PHY→PHY0，C-PHY→PHY1）；

協議統一性：同一PHY下的TX/RX協議一致（無D-PHY和C-PHY混接）；

供電合規：PHY的VDD_0V75/1V2/1V8電路正確，電容選型符合規格；

阻抗匹配：D-PHY差分對100Ω、C-PHY單端50Ω，Layout滿足要求；

官方參考：已核對RK官方文檔和EVB原理圖，無偏離；

FAE確認：關鍵設計點已同步RK FAE，無風險項。

結尾

RK3588的D/C-PHY設計看似簡單，實則隱藏著“協議綁定”的關鍵限制。對于硬件設計者而言，提前掌握規則、規避沖突，遠比后期排查問題更高效。

如果你的項目正基于RK3588設計，且涉及Camera和LCD，建議現在就對照本文檢查設計方案——畢竟，一次正確的硬件設計，能為后續調試和量產省去無數麻煩。

若有更多RK3588硬件設計疑問，歡迎在評論區交流！
