在嵌入式設備開發中，屏幕自動亮度調節功能直接影響用戶體驗與功耗控制。近期在RK3399芯片+ Android12系統的設備上，遇到了自動亮度調節的異常問題——系統自動調節時亮度最低只能降至82%，無法達到預期的低亮度效果。經過一系列排查與調試，最終解決了該問題，現將完整過程與技術要點分享如下。

一、問題背景與核心現象

本次調試的設備為RK3399芯片方案的Android12，目標版本為RK3399_ANDROID12.0_SDK_202110，核心功能模塊涉及LCD顯示。在功能測試階段發現自動亮度調節存在以下異常：

1.自動調節局限：系統開啟自動亮度后，亮度最低只能降到82%，無法進一步調低；

2.手動調節正常：通過亮度條手動調節或執行指令echo xx > /sys/class/backlight/backlight/brightness修改背光節點值時，亮度可自由調整，排除硬件背光驅動問題；

3.數據同步異常：執行echo指令修改背光值后，桌面顯示的“brightness level”未同步更新，存在軟件層面的數據交互問題；

4.背光值分布不均：通過cat命令讀取背光值為30，但系統桌面顯示亮度為50%，數值映射存在偏差；

5.日志報錯提示：系統日志中頻繁出現617E DisplayDeviceConfig: requesting nits when no mapping exists，表明自動亮度調節時缺少“亮度值-環境光”的映射配置。

二、問題排查關鍵步驟

針對上述現象，我們按“區分軟硬問題→驗證輸入數據→修正配置邏輯”的思路逐步排查，核心步驟如下：

1.第一步：確認問題邊界——手動與自動調節的差異

首先通過對比測試明確問題范圍：

?手動調節（亮度條/節點指令）：亮度可從0%~100%自由切換，說明LCD背光硬件、內核驅動節點均正常；

?自動調節：僅能降至82%，且日志報“缺少映射”，初步判斷問題出在Android系統層的自動亮度調節邏輯或配置文件。

2.第二步：驗證光感數據——排除硬件輸入異常

自動亮度調節的核心依據是環境光傳感器（light sensor）上報的lux值，若光感數據異常，會直接導致調節邏輯偏差。我們通過專用工具驗證光感功能：

?安裝光感數據讀取APK（SensorSense_jb51.apk），讀取到環境光范圍為160~10240 lx，覆蓋了日常使用的亮度場景，說明光感硬件工作正常，數據輸入無問題。

3.第三步：定位配置文件——路徑混淆導致補丁不生效

結合日志中“缺少映射”的報錯，推測自動亮度的“l(fā)ux -背光值”映射配置存在問題。Android系統中，自動亮度的核心配置定義在config.xml的兩個數組中：

?config_autoBrightnessLevels：環境光lux值的控制節點（如10、160、225 lx等）；

?config_autoBrightnessLcdBacklightValues：與lux節點對應的LCD背光值（需在0~255之間，且非遞減）。

最初嘗試打光感補丁（guanggan_12）時，補丁默認路徑為frameworks/base/core/res/res/values/config.xml，但燒錄后配置未生效，且自動亮度功能未開啟。排查發現：

?RK3399 Android12方案中，設備專屬的配置會覆蓋框架層配置，正確的配置路徑應為

device/rockchip/common/overlay/frameworks/base/core/res/res/values/config.xml；

?此前未清理編譯緩存（未執行make clean），導致修改后的配置未被正確編譯進系統。

4.第四步：修正配置與編譯——確保參數與流程正確

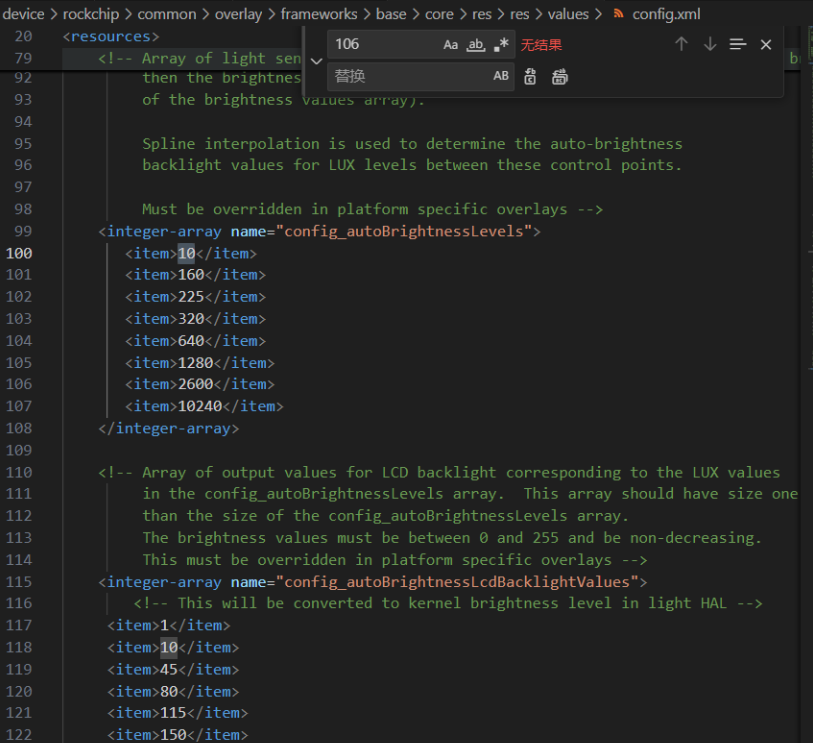

找到正確路徑后，對config.xml中的自動亮度參數進行驗證與修正：

?確認config_autoBrightnessLevels數組（lux節點）：包含10、160、225、320、640、1280、2600、10240 lx，覆蓋低光到強光場景；

?確認config_autoBrightnessLcdBacklightValues數組（背光值）：最低背光值設為1（對應10 lx低光場景），后續值依次為10、45、80、115、150、185、220、255，滿足“0~255且非遞減”要求；

?執行make clean清理編譯緩存，重新編譯系統鏡像并燒錄設備。

三、問題解決與驗證

完成上述配置修正與編譯后，重新測試自動亮度調節功能：

?低光環境下（如10~160 lx），系統自動亮度可降至最低背光值（對應屏幕亮度遠低于82%）；

?執行echo指令修改背光值時，桌面“brightness level”同步更新，數值映射一致；

?系統日志中requesting nits when no mapping exists報錯消失，自動亮度調節邏輯正常運行。

最終，RK3399 Android12的自動亮度調節功能恢復正常，可根據環境光變化實現全范圍（從最低到最高）的平滑調節。

四、總結：嵌入式設備自動亮度問題排查思路

本次問題的核心原因是“配置文件路徑錯誤+編譯緩存未清理”，但整個排查過程也提煉出嵌入式Android設備自動亮度問題的通用解決思路：

1.先分軟硬：通過手動調節驗證硬件（背光驅動、光感）是否正常，若手動正常則聚焦軟件配置；

2.驗證輸入：光感數據是自動調節的“源頭”，需先確認lux值范圍與精度是否符合需求；

3.找對配置：不同芯片方案（如RK系列）的配置路徑可能存在“設備overlay覆蓋框架層”的情況，需參考芯片廠商的SDK文檔確認正確路徑；

4.清理編譯：Android編譯時易產生緩存，修改配置后必須執行make clean，避免舊配置殘留；

5.核對參數：config.xml中的背光值需嚴格遵循“0~255、非遞減”規則，否則會導致調節邏輯異常。

希望本次排查經驗能為同類RK芯片或Android設備的自動亮度調試提供參考，減少因配置或編譯細節導致的功能問題。
