嵌入式開發中，DisplayPort（DP）接口的調試常讓工程師頭疼——不同芯片特性差異大、Type-C與標準口配置不同、高分辨率輸出異常、MST多屏適配難…尤其是Rockchip RK3399、RK3576、RK3588這三款主流芯片，DP功能和調試邏輯各有側重。

今天從原理→配置→代碼→調試→排坑，手把手教你搞定全平臺DP調試，新手也能快速上手！

一、先懂原理：三大芯片DP核心特性差異

調試前必須明確芯片能力，避免“功能不支持卻硬調”的無用功。先看三款芯片的DP核心參數對比：

特性	RK3399	RK3576	RK3588
DP版本	1.2	1.4a	1.4a
最大分辨率	4K@60Hz（VOPB）	4K@120Hz	8K@30Hz
MST多流模式	不支持	支持（3路Stream）	不支持
VOP數量/能力	2個（VOPB：4K；VOPL：2.6K）	3個Video Port（對應3路Stream）	4個Video Port（僅0-2支持DP）
PHY類型	Type-C PHY（與USB3.0共用）	USBDP PHY（與USB3.0共用）	USBDP PHY（雙PHY）
特殊功能	支持PHY信號微調	支持MST菊花鏈/ HUB	支持雙DP拼接（Split Mode）
內核版本適配	4.4及以上	6.1	5.10/6.1

關鍵原理補充

1.VOP與DP的連接邏輯

?RK3399：DP可選擇VOPB（高分辨率）或VOPL（低分辨率）作為輸入，同一時間僅用1個U-PHY（0或1）；

?RK3576：1個DP控制器+ 3路Stream，Stream-0對應VOP Video Port0（4K）、Stream-1對應Port1（2K）、Stream-2對應Port2（1080P），MST模式需按能力綁定；

?RK3588：2個DP控制器（DP0/DP1），各對應1路Stream，僅Video Port0-2可輸出到DP，不支持MST。

1.PHY lane復用規則

三款芯片均與USB3.0共用PHY，Type-C接口下需通過PD協議協商lane映射（如RK3399支持C/D/E三種映射，RK3576/RK3588支持正反插自動切換），標準口需手動配置lane序號（4 lane/2 lane）。

二、實戰配置：分模式+分平臺落地

DP配置核心分Type-C Alt Mode（Type-C接口）和Legacy Mode（標準DP口），不同平臺、不同內核版本配置差異較大，直接上可復用的實戰方案。

1.通用前提：編譯選項與固件準備

無論哪款芯片，先確保內核編譯選項開啟：

# 必須開啟的選項CONFIG_DRM_DP_AUX_CHARDEV=y # 支持DPCD讀寫CONFIG_DRM_ROCKCHIP=y    # Rockchip DRM核心CONFIG_USB_TYPEC_TCPM=y   # Type-C TCPM框架（5.10+內核）CONFIG_EXTCON_PD_VIRTUAL=y # RK3399 4.19及以下內核需開啟（虛擬PD）

特殊固件：RK3399 DP需加載微控制器固件，存放路徑為/lib/firmware/rockchip/dptx.bin，缺失會導致驅動加載失敗。

2. Type-C Alt Mode配置（主流場景）

Type-C接口需通過PD協議協商lane和HPD，核心是配置DP控制器+ PHY+PD芯片，分平臺示例：

（1）RK3399（內核5.10+，TCPM架構）

# 1. 使能DP控制器，綁定VOPB（高分辨率）&cdn_dp {  status ="okay";  phys = <&tcphy0_dp>; # 關聯PHY0};&dp_in_vopb { status ="okay"; }; # 用VOPB&dp_in_vopl { status ="disabled"; }; # 禁用VOPL# 2. 配置Type-C PHY（TCphy0）&tcphy0{  status ="okay";  svid = <0xff01>; # DP固定SVID  orientation-switch; # 支持正反插  port {   #address-cells = <1>;   #size-cells = <0>;   # 正反插切換端點    tcphy0_orientation_switch: endpoint@0 {      reg = <0>;      remote-endpoint = <&usbc0_orien_sw>;    };   # DP Alt Mode切換端點    tcphy_dp_altmode_switch: endpoint@1 {      reg = <1>;      remote-endpoint = <&dp_mode_sw>;    };  };};# 3. 配置PD芯片（以fusb302為例）&i2c2 {  usbc0: fusb302@22 {    compatible ="fcs,fusb302";    reg = <0x22>;    interrupts = <&gpio3 RK_PB4 IRQ_TYPE_LEVEL_LOW>;    vbus-supply = <&vbus5v0_typec>;    status ="okay";    usb_con: connector {      compatible ="usb-c-connector";      displayport = <&cdn_dp>; # 綁定DP控制器      altmodes {        altmode@0 {          reg = <0>;          svid = <0xff01>; # 對應DP          vdo = <0xffffffff>;        };      };     # 綁定PHY切換端點      ports {        port@1 {          reg = <1>;          dp_mode_sw: endpoint {            remote-endpoint = <&tcphy_dp_altmode_switch>;          };        };      };    };  };};

（2）RK3576（支持MST，Type-C模式）

# 1. 使能DP控制器+Stream-0（MST必須開Stream-0）&dp { status ="okay"; }; # 主DP節點&dp0 { status ="okay"; };# Stream-0（SST/MST都需開）&dp0_in_vp2 { status ="okay"; }; # Stream-0綁定VOP Port2# 2. 配置USBDP PHY&usbdp_phy0 {  status ="okay";  orientation-switch;  svid = <0xff01>; # SBU引腳（AUX_CH復用）  sbu1-dc-gpios = <&gpio4 RK_PA6 GPIO_ACTIVE_HIGH>;  sbu2-dc-gpios = <&gpio4 RK_PA7 GPIO_ACTIVE_HIGH>;  port {   # 同RK3399，綁定orientation和altmode端點  };};# 3. PD芯片配置（同RK3399，用fusb302/hub311）

（3）RK3588（雙DP，Type-C模式）

# 使能DP0+綁定VOP Port2&dp0 { status ="okay"; };&dp0_in_vp2 { status ="okay"; };# 配置USBDP PHY0&usbdp_phy0 {  status ="okay";  orientation-switch;  svid = <0xff01>;  sbu1-dc-gpios = <&gpio4 RK_PA6 GPIO_ACTIVE_HIGH>;  sbu2-dc-gpios = <&gpio4 RK_PA7 GPIO_ACTIVE_HIGH>;};# PD芯片配置（同前）

3. Legacy Mode（標準DP口）配置

標準DP口無需PD協商，但需手動配置HPD引腳和lane映射，以RK3399（內核5.10+）為例：

# 1. DP控制器配置（用U-PHY0，綁定VOPB）&cdn_dp {  status ="okay";  phys = <&tcphy0_dp>;  pinctrl-names ="default";  pinctrl-0 = <&dp_hpd>; # HPD引腳配置  hpd-gpios = <&gpio4 RK_PD1 GPIO_ACTIVE_HIGH>; # HPD用GPIO4_D1};&dp_in_vopb { status ="okay"; };# 2. PHY lane映射（4 lane模式，按硬件原理圖適配）&tcphy0 {  status ="okay";  rockchip,dp-lane-mux = <2 3 0 1>; # DP lane0→PHY2，lane1→PHY3，lane2→PHY0，lane3→PHY1};# 3. 配置HPD引腳&pinctrl {  dp {    dp_hpd: dp-hpd {      rockchip,pins = <4 RK_PD1 RK_FUNC_GPIO &pcfg_pull_down>;    };  };};

注意：RK3399內核4.19及以下需打HPD通知補丁（extcon-pd-virtual驅動），開啟CONFIG_EXTCON_PD_VIRTUAL=y，具體補丁見官方指南2.2.2節。

三、代碼路徑：快速定位核心文件

調試時需修改驅動或DTS，先記準各平臺的核心代碼位置：

模塊	RK3399	RK3576/RK3588
DP控制器驅動	drivers/gpu/drm/rockchip/cdn-dp-*.c	drivers/gpu/drm/rockchip/dw-dp.c
PHY驅動	drivers/phy/rockchip/phy-rockchip-typec.c	drivers/phy/rockchip/phy-rockchip-usbdp.c
參考DTS	arch/arm64/boot/dts/rockchip/rk3399-evb-ind.dtsi	RK3576：rk3576-evb1.dtsi；RK3588：rk3588-evb1-lp4.dtsi
PD芯片驅動	drivers/usb/typec/tcpm/fusb302.c（通用）	drivers/usb/typec/tcpm/fusb302.c

示例：若RK3399 DP Link Training失敗，可查看cdn-dp-link-training.c中的cdn_dp_link_train()函數，添加日志打印協商過程；RK3588 PHY異常則查phy-rockchip-usbdp.c的udphy_power_on/off()函數。

四、調試方法：6大核心工具+平臺特有技巧

DP調試的核心是“先看狀態，再查日志，最后硬軟結合”，以下方法覆蓋90%場景：

1.基礎狀態排查：確認DP是否被識別

所有調試從“連接狀態”開始，通過/sys/class/drm節點快速判斷：

# 1. 查看所有DRM設備（找DP節點，如card0-DP-1）ls/sys/class/drm/# 2. 查看DP使能/連接狀態cat/sys/class/drm/card0-DP-1/enabled # enabled/disabledcat/sys/class/drm/card0-DP-1/status # connected/disconnected# 3. 查看顯示器支持的分辨率cat/sys/class/drm/card0-DP-1/modes# 4. 保存EDID（用于分析顯示器參數）cat/sys/class/drm/card0-DP-1/edid > /data/dp_edid.bin

解讀：若status為disconnected，Type-C口查PD協商，標準口查HPD引腳；若enabled為disabled，查驅動加載或DTS綁定。

2.強制控制DP：快速測試硬件是否正常

當懷疑軟件使能邏輯有問題時，強制開啟/關閉DP驗證硬件：

# 強制禁用DPechooff > /sys/class/drm/card0-DP-1/status# 強制使能DPechoon > /sys/class/drm/card0-DP-1/status# 恢復熱插拔檢測echodetect > /sys/class/drm/card0-DP-1/status

3. DPCD讀寫：排查AUX_CH通信

AUX_CH是DP的“控制通道”，讀寫DPCD（DP配置數據）可判斷AUX是否正常：

# 前提：開啟CONFIG_DRM_DP_AUX_CHARDEV=y# 讀取DPCD（例：讀0x00200開始的2個寄存器）ddif=/dev/drm_dp_aux0 bs=1 skip=$((0x00200)) count=2 status=none |od-tx1# 寫入DPCD（例：向0x100寫入0x0a、0x80）echo-e -n"x0ax80"|ddof=/dev/drm_dp_aux0 bs=1 seek=$((0x100)) count=2 status=none

正常標志：讀取返回ret=0，異常則返回-110（超時），需查AUX時鐘或硬件。

4. Type-C專屬調試：PD協商與TCPM日志

Type-C口連接異常（如disconnected），優先查PD芯片和TCPM框架日志：

# 1. 查看PD/TCPM節點（以fusb302為例）ls/sys/kernel/debug/usb/ # 找fusb302-2-0022（PD芯片）、tcpm-2-0022（TCPM框架）# 2. 查看TCPM協商日志（關鍵看DISCOVER_IDENTITY/ENTER_MODE等階段）cat/sys/kernel/debug/usb/tcpm-2-0022# 3. 查看Type-C正反插狀態cat/sys/class/typec/port0/orientation # normal/reverse# 4. 確認DP Alt Mode是否識別（svid=0xff01為DP）cat/sys/class/typec/port0-partner/port0-partner.0/svid

正常流程：日志需包含

DISCOVER_IDENTITY→DISCOVER_SVIDS→DFP_TO_UFP_ENTER_MODE→ATTENTION，缺失則查PD芯片供電或I2C通信。

5.平臺特有調試技巧

（1）RK3399：PHY信號微調

若DP輸出花屏、閃屏，可能是PHY信號幅值/加重不足，需調整寄存器（UPHY0基地址0xff7c0000）：

# 1. 電壓幅值調整（lane0，0x00最大，0x36最?。?/span>io-40xff7d01400x2a # 中等幅值# 2. 預加重調整（lane0，0xff最大，0x00最小）io-40xff7d01300x15 # 中等加重# 3. boost使能（增強信號，lane0）io-40xff7d07840x700 # 最大boost

（2）RK3576：MST多屏信息查看

MST模式下需確認拓?fù)浜蛶挿峙?，通過以下命令排查：

# 查看MST拓?fù)洹挕?a  target="_blank">連接器路徑cat/sys/kernel/debug/dri/0/DP-1/dp_mst_info

重點看MST Port Info（設備連接是否正確）和Atomic state info（帶寬是否超限）。

（3）RK3588：高分辨率配置驗證

4K@120Hz輸出需提高VOP ACLK，驗證是否生效：

# 查看VOP ACLK（需為800MHz）cat/sys/kernel/debug/clk/clk_summary | grep"aclk_vop"

6.日志增強：調整DRM打印等級

當需要更詳細的調試信息（如ATOMIC提交、DP Link Training），動態開啟日志：

# DRM日志等級：0x10=ATOMIC，0x100=DP相關echo0x110 > /sys/module/drm/parameters/debug # 同時開啟ATOMIC和DP日志# 查看日志dmesg | grep -i"dp"

五、問題解決：5類高頻異常實戰排坑

結合官方FAQ和實際項目經驗，整理最常遇到的問題及解決方案：

1.插入DP無顯示，但Link Training成功

現象：日志有clock recovery succeeded+channel equalization succeeded，但顯示器無圖像。

原因&解決：

?dclk分配錯誤：日志中set dclk_vop2 to XXX, get YYY（請求值≠實際值），需查時鐘樹配置（cat /sys/kernel/debug/clk/clk_summary），聯系FAE確認分頻參數；

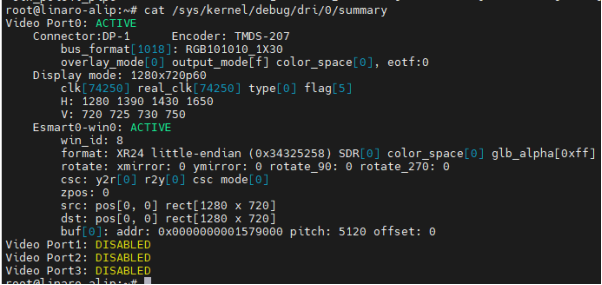

?未分配圖層：執行cat /sys/kernel/debug/dri/0/summary，若無Esmartx-win0: ACTIVE，需用戶空間分配顯示緩沖區（如調用DRM接口創建圖層）。

2. Type-C口DP始終disconnected

現象：status為disconnected，TCPM日志無協商流程。

解決步驟：

1.查PD芯片供電：確認vbus5v0_typec是否正常（用萬用表測電壓）；

2.提高I2C速率：在PD芯片節點添加clock-frequency = <400000>（默認100K，提至400K）；

3.換認證Type-C線：部分線材不支持DP Alt Mode，優先用原裝線；

4.RK3399內核4.19及以下：確認extcon-pd-virtual驅動已加載（lsmod | grep extcon_pd_virtual）。

3. AUX_CH異常（ret=-110）

現象：DPCD讀寫超時，日志有failed to probe DP link: -110。

解決方向：

?aux16m時鐘異常：RK3576/RK3588默認clk_aux16m為15.84MHz，查cat /sys/kernel/debug/clk/clk_summary | grep "aux16m"，異常則恢復GPLL為1188MHz；

?DP dual mode轉接線：RK3588不支持dual mode（DP+HDMI TMDS），若用“DP轉HDMI”線，需換HDMI2.0及以上版本線材；

?信號干擾：Type-C直連時，斷開USB DP/DM引腳測試，換屏蔽性好的線材。

4. RK3399標準DP口HPD無響應

現象：標準DP口插入顯示器，status仍為disconnected。

解決：

?內核5.10+：確認DTS中hpd-gpios配置正確，引腳電平是否隨插拔變化（用gpiod_get_value命令）；

?內核4.19及以下：打HPD通知補?。?/span>extcon-pd-virtual驅動），開啟CONFIG_EXTCON_PD_VIRTUAL=y，DTS添加虛擬PD節點（見官方指南2.2.3節）。

5. RK3576 MST多屏輸出部分無顯示

現象：3路Stream中某路無圖像，dp_mst_info顯示帶寬充足。

解決：

?檢查Stream與VOP綁定：必須按“能力匹配”綁定（Video Port0→Stream-0，Port1→Stream-1，Port2→Stream-2），DTS中禁用不匹配的endpoint；

?分辨率過濾：Stream-2最大支持1080P，若接2K顯示器會被過濾，需限制用戶空間輸出分辨率。

六、總結：全平臺調試關鍵點

1.RK3399：關注內核版本適配（TCPM/EXTCON）、PHY信號微調、HPD引腳配置；

2.RK3576：MST模式需算帶寬（總帶寬≤7.97Gbps）、Stream-VOP嚴格綁定、AUX時鐘檢查；

3.RK3588：雙DP配置區分DP0/DP1、4K@120Hz需提VOP ACLK、避免dual mode轉接線。

最后給個通用調試流程：先看連接狀態→再查驅動日志→硬件測信號（PHY/AUX）→軟件調配置（DTS /時鐘），按層排查，DP問題很快就能定位！
