RK3576+Android15+Linux6.1調試EM05 4G模塊全記錄：從底層到上層的踩坑與破局
在嵌入式Android開發中，4G模塊的調試往往是“牽一發而動全身”的關鍵環節——既要搞定底層驅動與內核適配，又要打通上層框架與RIL（Radio Interface Layer）服務。最近我們在RK3576開發板+ Android15系統+ Linux6.1內核環境下調試EM05 4G模塊時，就遇到了從“RIL起不來”到“庫缺失”再到“上層功能未開”的一系列問題。今天就把完整的調試流程、踩過的坑和解決方案整理出來，希望能給做類似開發的同學避坑！
一、調試環境先明確
在開始前，先把核心環境信息列清楚，避免大家因環境差異導致問題復現偏差：
?硬件：RK3576開發板+ EM05 4G模塊
?系統：Android 15（上層框架）
?內核：Linux 6.1（底層驅動）
?關鍵依賴：Quectel_Android_RIL_Driver_V4.2.1
二、調試全流程：從“RIL未啟動”到“4G通網”
1.初遇困境：模組RIL未啟動，rild文件“失蹤”
現象
剛上電調試時，發現4G模組完全沒反應，執行service ril-daemon指令無任何輸出——核心的RIL（無線接口層）服務根本沒起來。
排查
RIL服務依賴rild可執行文件，其默認路徑是vendor/bin/hw/rild。進入該路徑查看，果然沒有rild文件——系統編譯時壓根沒把rild編進去！
解決方案
需要在代碼中添加rild的編譯配置，具體是：
在hardwarerilrild目錄下補充Android.mk文件，通過該.mk文件將rild編譯進系統。重新編譯后，vendor/bin/hw/rild路徑下成功生成rild文件。
2.新問題：rild存在，但鏈接庫“缺胳膊少腿”
好不容易搞定rild，運行后又報錯——鏈接庫缺失！這一步遇到了兩個典型的庫問題，我們逐個解決。
問題2.1：android.hardware.radio系列NDK庫缺失
現象
執行/vendor/bin/hw/rild驗證時，終端報錯：
|
CANNOT LINK EXECUTABLE "/vendor/bin/hw/rild": library "android.hardware.radio.config-V2-ndk.so" not found: needed by /vendor/lib64/libril.so in namespace
|
顯然，libril.so依賴的一系列android.hardware.radio相關NDK庫沒加進去。
解決方案
修改hardware/ril/rild/Android.mk文件，在LOCAL_SHARED_LIBRARIES中補充缺失的NDK庫，具體添加內容如下：
|
--- a/hardware/ril/rild/Android.mk
+++ b/hardware/ril/rild/Android.mk
@ -14,6 +14, 16 @@ LOCAL_SHARED_LIBRARIES :=
liblog
libril
+LOCAL_SHARED_LIBRARIES += android.hardware.radio.config-V2-ndk
+LOCAL_SHARED_LIBRARIES += android.hardware.radio.data-V2-ndk
+LOCAL_SHARED_LIBRARIES += android.hardware.radio.messaging-V2-ndk
+LOCAL_SHARED_LIBRARIES += android.hardware.radio.modem-V2-ndk
+LOCAL_SHARED_LIBRARIES += android.hardware.radio.network-V2-ndk
+LOCAL_SHARED_LIBRARIES += android.hardware.radio.sim-V2-ndk
+LOCAL_SHARED_LIBRARIES += android.hardware.radio.voice-V2-ndk
+LOCAL_SHARED_LIBRARIES += android.hardware.radio-V2-ndk
|
添加后重新編譯，將生成的庫文件直接push到vendor/lib64/路徑下。
問題2.2：libnetutils.so缺失，訪問路徑不對
現象
解決NDK庫后，查看Logcat又出現新報錯（關鍵詞：dlopen failed: library "libnetutils.so" not found）：
|
1547): dlopen failed: dlopen failed: library "libnetutils.so" not found: needed by /vendor/lib64/quectel_ril/libreference-ril.so in namespace (default)
1826): dlopen failed: dlopen failed: library "libnetutils.so" not found: needed by vendor/lib64/quectel_ril/libreference-ril.so in namespace (default)
|

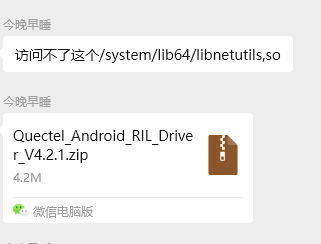

用find命令查找文件位置，發現libnetutils.so其實存在，路徑是./system/lib64/libnetutils.so，但libreference-ril.so在vendor目錄下，訪問不到system目錄的庫。
解決方案
直接將/system/lib64/libnetutils.so移動到/vendor/lib64/路徑下（與libreference-ril.so同目錄）。
這一步操作后，底層RIL鏈路終于打通！從Log中能看到AT指令交互（比如查詢服務小區的AT+QENG="servingcell"）：
3.上層卡點：無RILJ初始化，4G功能未開啟
底層打通后，查看系統Log發現一個關鍵問題：沒有RILJ（RIL Java層）初始化相關操作——上層根本不知道要啟用4G功能！
原因
Android系統默認可能關閉了移動數據和電信功能，需要手動開啟配置。
解決方案
分兩步修改上層配置：
步驟1：開啟移動數據能力（修改config.xml）
修改overlay/frameworks/base/core/res/res/values/config.xml，添加config_mobile_data_capable為true（表示支持移動數據），具體diff：
|
--- a/overlay/frameworks/base/core/res/res/values/config.xml
+++ b/overlay/frameworks/base/core/res/res/values/config.xml
@@ -24,6 +24,11 @@
|
步驟2：添加電信功能權限（修改device.mk）
修改device.mk，添加電信功能的權限配置文件拷貝，確保系統識別為“支持電信功能的設備”：
|
+++ b/device.mk
@@ -260,6 +260,9 @@ PRODUCT_COPY_FILES +=
frameworks/native/data/etc/android.hardware.location.gps.xml:$(TARGET_COPY_OUT_VENDOR)/etc/permissions/android.hardware.location.gps.xml
endif
+PRODUCT_COPY_FILES +=
frameworks/native/data/etc/android.hardware.telephony.gsm.xml:$(TARGET_COPY_OUT_VENDOR)/etc/permissions/android.hardware.telephony.gsm.xml
|
4.再遇波折：HAL配置缺失，功能仍不通
修改完上層配置后，運行還是沒通——查了半天發現，缺少4G模塊對應的HAL（硬件抽象層）配置，導致上層無法與底層RIL服務通信。
解決方案
在devicerockchipcommon4g_modem目錄下創建/修改manifest.xml，添加android.hardware.radio系列HAL的AIDL配置（版本均為V2，對應之前的NDK庫版本）：
|
|
5.最后一公里：ril-daemon服務被停止
配置完HAL后，功能還是沒通！用getprop |grep ril查看服務狀態，發現關鍵問題：
|
[init.svc.ril-daemon]:[stopped]
|
——ril-daemon服務被莫名關掉了，電話服務也隨之停用。
解決方案
關閉系統中可能導致ril-daemon停止的配置（具體需結合實際設備的初始化腳本，此處為針對性關閉沖突配置）。
操作后重啟服務，ril-daemon終于保持“running”狀態！
6.驗證：4G功能完全打通
至此，所有問題解決！我們做了三項驗證，確認4G功能正常：
1.網卡信息正常：wwan0網卡已識別，獲取到運營商分配的IP：
|
wwan0
Link encap:Ethernet HWaddr e28b6f:c4 Driver qmi_wwan_q
inet addr:10.35.91.190 Mask:255.255.255.252
inet6 addr: fe80:8bff6fc4/64 Scope:Link
UP RUNNING NOARP MTU:1500 Metric:1
RX packets:31 errors:0 dropped:0 overruns:0 frame:0
TX packets:46 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:1000
RX bytes:5678 TX bytes:3960
|
1.Ping通外網：執行ping www.baidu.com，無丟包，延遲正常：
|
PING www.a.shifen.com (157.148.69.151) 56(84) bytes of data.
64 bytes from 157.148.69.151: icmp_seq=1 ttl=52 time=29.9 ms
64 bytes from 157.148.69.151: icmp_seq=2 ttl=52 time=48.6 ms
64 bytes from 157.148.69.151: icmp_seq=3 ttl=52 time=55.3 ms
--- www.a.shifen.com ping statistics ---
3 packets transmitted, 3 received, 0% packet loss, time 2003ms
|

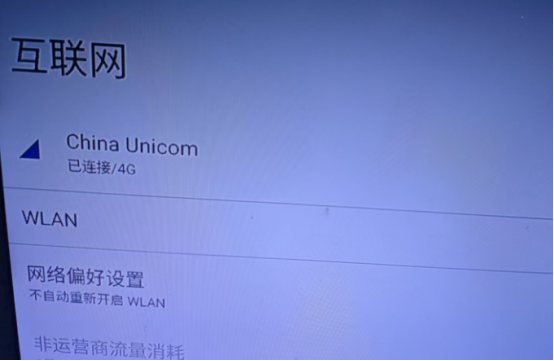

1.系統顯示正常：Android界面顯示“已連接China Unicom / 4G”，網絡狀態穩定。
三、關鍵代碼修改記錄匯總
為了方便大家后續復用，這里把調試過程中所有修改/新增的文件列出來（含路徑），避免遺漏：
|
操作類型
|
涉及文件路徑
|
關鍵修改內容
|
|
修改
|
hardware/ril/rild/Android.mk
|
補充android.hardware.radio系列NDK庫依賴
|
|
修改
|
overlay/frameworks/base/core/res/res/values/config.xml
|
開啟config_mobile_data_capable
|
|
修改
|
device.mk（含device/rockchip/common/device.mk、device/rockchip/rk3576/device.mk）
|
添加android.hardware.telephony.gsm.xml拷貝
|
|
修改
|
device/rockchip/common/4g_modem/manifest.xml
|
配置android.hardware.radio系列HAL
|
|
移動
|
/system/lib64/libnetutils.so → /vendor/lib64/
|
調整庫文件路徑，解決訪問問題
|
|
新增
|
hardware/ril/rild/Android.mk
|
編譯rild文件進系統
|
|
其他修改
|
build/make/core/Makefile、device/rockchip/common/BoardConfig.mk、kernel-6.1/drivers/net/usb/qmi_wwan_q.c等
|
適配內核驅動、系統編譯配置
|
|
新增目錄/文件
|
device/rockchip/common/4g_modem/、device/rockchip/rk3576/em05_quectel_ril/、external/usb_modeswitch/等
|
4G模塊依賴文件、工具
|
四、調試心得
這次EM05 4G模塊調試，本質是“從底層到上層”的逐層排查：
1.先解決“有沒有”：比如rild文件是否存在、庫文件是否齊全，這是基礎；
2.再解決“通不通”：比如庫路徑是否正確、HAL配置是否匹配，這是鏈路；
3.最后解決“啟不啟”：比如服務是否運行、上層功能是否開啟，這是功能。
過程中一定要善用dmesg（內核日志）、logcat（Android日志）、getprop（系統屬性）、find（文件查找）等命令，定位問題會事半功倍。
如果大家也在RK3576+Android15環境下調試4G模塊，遇到類似問題可以參考本文，祝大家少踩坑、快通網！
-
