在嵌入式與服務器開發中，PCIe（PCI Express）接口早已成為連接高速外設的“標配”——小到PCIe無線網卡、SSD，大到FPGA加速卡、顯卡，都依賴它實現高速數據傳輸。但不少工程師都會遇到一個棘手問題：PCIe設備有時能正常識別，有時卻突然“失聯”，這種概率性識別失敗的故障，比必現故障更難排查，往往卡在硬件設計或調試環節浪費大量時間。

今天我們就從PCIe接口的核心原理入手，拆解開發中的關鍵注意事項，并針對“原理圖一致性”“電感干擾”“串口電流倒灌”這三個高頻故障點，給出具體的排查方案，幫你快速定位問題。

一、先搞懂：PCIe接口為什么能“高速又穩定”？

要排查識別失敗問題，首先得明白PCIe的工作邏輯——它的“穩定”依賴硬件信號、供電、枚舉流程的協同，任何一個環節的微小偏差，都可能導致“概率性故障”。

1. PCIe的核心架構：從“拓?fù)?/span>”到“枚舉”

PCIe采用“點對點串行拓?fù)?/span>”，由根復合體（Root Comple

x，比如PU內的PCIe控制器）、端點設備（Endpoint，比如PCIe網卡）、交換機（Switch，擴展多設備）組成，每個設備通過“Lane（通道）”傳輸數據（常見x1/x4/x8/x16通道，通道數越多速度越快）。

而設備能否被識別，關鍵在于枚舉流程：

1.系統上電后，根復合體先初始化PCIe總線；

2.根復合體發送“枚舉命令”，掃描總線上的端點設備；C

3.端點設備收到命令后，返回自身的“配置空間信息”（如設備ID、廠商ID、接口類型）；

4.根復合體根據配置信息，為設備分配總線號、內存地址空間，完成識別。

整個過程對信號時序和供電穩定性要求極高——若信號延遲超標、供電電壓波動，就可能導致枚舉“偶發超時”，設備自然無法識別。

2. PCIe的信號與供電：“差分之美”與“電壓紅線”

?信號特性：PCIe用“差分信號”傳輸數據（一對反向的信號線，如TX+/-、RX+/-），這種設計能抵消外界干擾，但也對硬件設計提出嚴格要求：

差分對的線長必須匹配（誤差通常要求≤5mm）、阻抗需嚴格控制（通常為100Ω±10%），若線長不匹配或阻抗突變，會導致信號反射，出現“時好時壞”的傳輸問題。

?供電要求：PCIe設備需要多種穩定電壓供電（如12V主供電、3.3V輔助供電、1.8V/1.05V核心供電），且電壓波動范圍有明確限制（如12V允許±8%，3.3V允許±5%）。一旦供電電壓跌落或出現尖峰噪聲，設備可能無法完成初始化，導致識別失敗。

二、開發避坑：PCIe硬件設計的3個“生死線”

概率性識別失敗，90%的問題出在硬件設計階段。在畫原理圖、做PCB時，這三個關鍵點必須嚴格把控，否則后期調試會陷入“無頭蒼蠅”狀態。

1.嚴格遵循“官方參考設計”，拒絕“想當然修改”

PCIe控制器廠商（如Intel、AMD、Rockchip、Nvidia）會提供詳細的“PCIe接口參考設計”，包括原理圖、PCB布局指南、物料選型建議。很多工程師為了“簡化設計”或“適配現有物料”，會私自修改原理圖（比如更換復位芯片、調整供電電路），這往往是概率性故障的“埋雷點”。

比如某Rockchip平臺開發中，工程師將PCIe復位信號的上拉電阻從4.7kΩ改為10kΩ，導致復位信號上升沿過緩，系統枚舉時偶爾檢測不到復位完成信號，設備就會“隨機失聯”。

核心原則：原理圖中的“復位電路、供電時序電路、時鐘電路、差分信號匹配電阻”，必須1:1對照官方參考設計，任何修改都需先與廠商FAE確認。

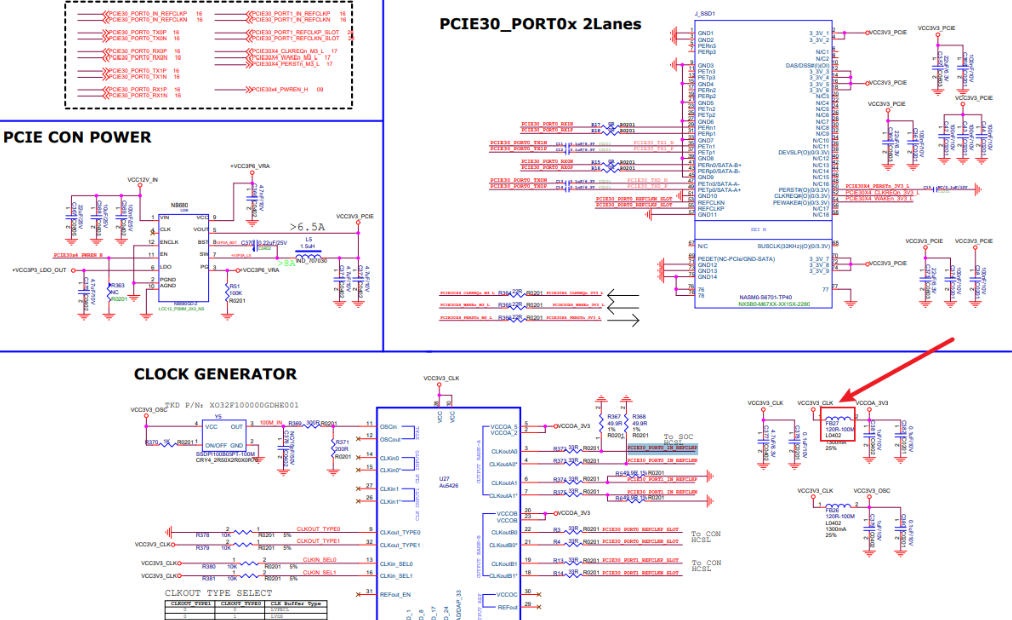

2.電感選型與布局：別讓“濾波元件”變成“干擾源”

PCIe供電電路中，通常會用電感實現“濾波”和“儲能”（比如在12V轉3.3V的Buck電路中），但電感若選型不當或布局錯誤，會成為“信號干擾器”：

?選型錯誤：若電感的“寄生電容”“寄生電阻”過大，會在供電線上引入低頻噪聲，干擾PCIe設備的核心供電；

?布局錯誤：若電感靠近PCIe差分信號線（距離＜3mm），電感工作時產生的磁場會耦合到差分信號中，破壞信號完整性，導致傳輸誤碼率升高，枚舉偶爾失敗。

避坑建議：優先選用廠商參考設計中推薦的電感型號（如TDK的SLF系列、Murata的LQM系列），且電感與PCIe差分信號線的距離需≥5mm，同時避免電感與差分對平行布局。

3. debug串口：別讓“調試工具”變成“供電殺手”

很多工程師習慣在開發板上預留debug串口（如UART轉USB），方便打印日志調試，但很少注意：串口接上電腦時，可能會發生“電流倒灌”，干擾PCIe供電。

原理很簡單：電腦USB口的輸出電壓通常為5V/3.3V，而開發板上PCIe設備的輔助供電也是3.3V。若兩者的“地電位”存在差異（比如電腦接地不良，開發板接外部電源），就會形成“電位差”，導致電流從USB口倒灌到PCIe的3.3V供電回路中——輕則導致PCIe供電電壓被拉低（比如從3.3V跌到3.1V以下），重則燒毀供電芯片，直接讓設備無法上電。

調試注意：

?接debug串口前，確認電腦與開發板的“地”是否共地（比如用萬用表測兩者的GND引腳，電位差應≤0.1V）；

?若需獨立供電（開發板用外部電源，電腦單獨供電），建議在串口的VCC引腳串一個“二極管”（如SS14），防止電流倒灌。

三、實戰排查：3個高頻故障的定位方法

當遇到PCIe設備概率性識別失敗時，不用盲目換設備、改代碼，按以下步驟排查，能快速鎖定問題。

1.排查“原理圖一致性”：從源頭排除設計缺陷

概率性故障若出現在批量生產階段，先優先核對原理圖與官方參考設計的差異：

?工具輔助：用Altium Designer、Cadence等工具的“原理圖比較功能”，將自己的設計與官方參考圖逐頁對比，重點關注：

?復位電路：復位芯片型號、上拉/下拉電阻阻值、復位延遲參數；

?供電電路：電源芯片型號、電感/電容參數、電壓反饋電阻阻值；

?差分信號：是否有匹配電阻（通常為50Ω或100Ω）、電阻位置是否在靠近設備端（官方一般要求匹配電阻靠近端點設備，減少信號反射）。

?實物核對：對照BOM表，檢查焊接的物料型號是否與原理圖一致（比如電容容值、電阻阻值是否錯焊），避免“原理圖對了，但物料貼錯了”的低級錯誤。

2.排查“電感干擾”：用示波器看信號“健康度”

若懷疑電感影響信號，可通過“信號測試”驗證：

?測差分信號眼圖：用示波器（需支持差分探頭）連接PCIe的TX+/-或RX+/-信號，采集信號眼圖——若眼圖“眼高”不足（低于標準值的80%）、“眼寬”過窄，或存在明顯的噪聲尖峰，說明信號被干擾，需檢查電感布局是否違規，或更換低寄生參數的電感。

?測供電噪聲：用示波器測PCIe設備的3.3V輔助供電電壓，若電壓波動超過±5%（比如3.3V跌到3.1V以下），或存在頻率在100kHz~1MHz的低頻噪聲，大概率是電感濾波效果差，需更換電感或增加濾波電容（如在供電端并聯10μF+0.1μF的電容組合）。

3.排查“debug串口電流倒灌”：測供電電位差

若接上debug串口后，PCIe識別失敗概率明顯升高，可按以下步驟驗證：

?斷電測試：斷開開發板外部電源，只接debug串口的USB線，用萬用表測PCIe設備的3.3V供電引腳——若有電壓（比如測到2.5V），說明存在電流倒灌（USB的3.3V通過串口倒灌到PCIe供電回路）。

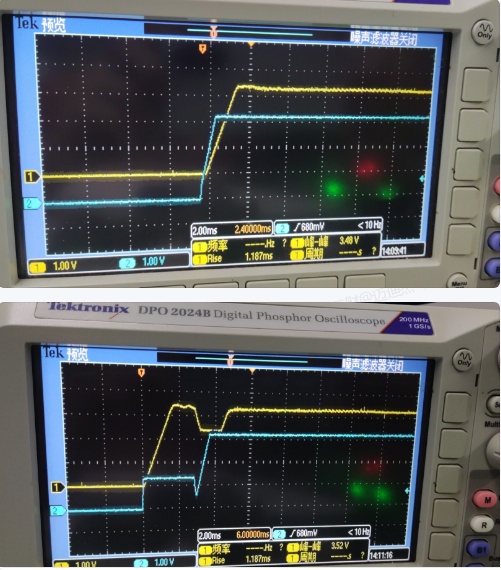

?通電測試：接好開發板外部電源，再接debug串口，用示波器測PCIe的3.3V供電電壓——若接上串口后，電壓出現明顯跌落（如從3.3V跌到3.0V），需在串口VCC引腳串二極管，或改用“只傳數據、不供電”的串口線（斷開USB的VCC引腳）。

四、總結：PCIe識別穩定的核心——“細節不妥協”

PCIe設備的概率性識別失敗，看似“偶發”，實則是“硬件設計細節不到位”的必然結果?？偨Y(jié)下來，關鍵就三句話：

1.參考設計別亂改：原理圖、物料選型嚴格遵循廠商指南，不輕易“簡化”或“替代”；

2.信號供電要盯緊：差分信號的線長、阻抗，供電的電壓穩定性，用工具實測驗證，不憑“感覺”判斷；

3.調試環節防意外：debug串口、外部設備接入時，先考慮電位差、電流倒灌風險，避免“調試工具變故障源”。

其實PCIe接口的“穩定性”并不可怕，只要在設計初期把好“原理圖、選型、布局”三關，調試時用工具精準定位，就能輕松避開概率性故障的坑。你在開發中還遇到過哪些PCIe識別問題？歡迎在評論區留言討論！
