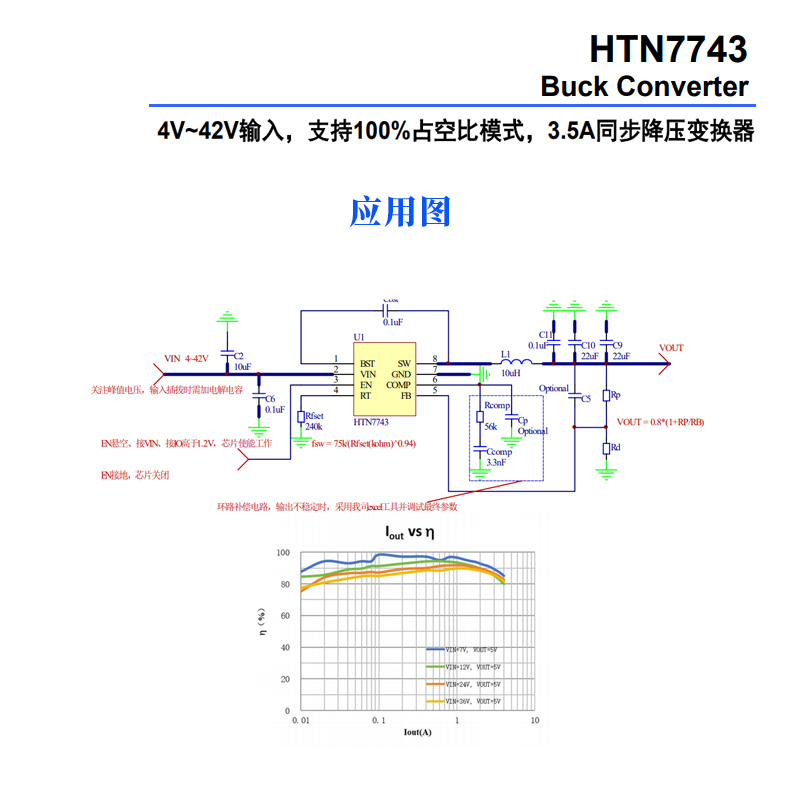

在工業控制、汽車電子、電信設備等各類場景中，穩定高效的電源轉換是保障設備正常運行的核心環節，而降壓轉換器作為將高壓輸入轉換為低壓輸出的關鍵器件，其性能直接決定了整個系統的可靠性與能效。HTN7743作為一款專為中大功率場景設計的3.5A降壓轉換器，憑借其寬輸入范圍、高集成度及全面的保護機制，成為了眾多電源設計方案中的優選器件。

從核心性能參數來看，HTN7743首先展現出了出色的適應性與集成優勢。它明確支持3.5A的降壓輸出能力，能夠滿足多數中功率負載的供電需求，更重要的是其內部直接集成了90mΩ的高側MOSFET和60mΩ的低端MOSFET。這種高集成度設計不僅省去了外部功率管的選型與搭配環節，簡化了電路設計流程，還能通過優化MOSFET的參數匹配，減少功率損耗，為提升轉換效率奠定了硬件基礎。同時，該器件擁有4V到42V的超寬輸入電壓范圍，這一特性使其能夠靈活適配不同的供電場景，無論是低壓直流電源還是高壓工業電源軌，都能穩定接入并實現高效轉換。

在控制機制與能效優化方面，HTN7743采用了峰值電流模式控制架構，這種控制方式能夠快速響應負載變化，有效抑制輸入電壓波動對輸出的影響，確保輸出電壓的穩定性。為了進一步提升不同負載條件下的能效表現，器件還支持跳周期調制(PSM)技術，當系統處于輕負載狀態時，通過跳周期運行可大幅降低無效功耗，顯著提升輕載效率，這對于電池供電設備或需長期待機的系統而言，無疑能有效延長續航時間或降低待機功耗。此外，HTN7743還具備100kHz至2MHz的可編程開關頻率，設計人員可通過外部電阻靈活調整頻率參數，既能根據散熱需求選擇較低頻率，也能為了減小外圍元件體積而選用較高頻率，極大提升了設計的靈活性。值得一提的是，其開關MOS的最小導通時間僅為120ns，這一出色表現使其能夠輕松應對從高輸入電壓到低輸出電壓的轉換場景，避免了因導通時間不足導致的轉換效率下降問題。

在系統啟動與環路優化方面，HTN7743同樣考慮得十分周全。器件內置了2.5ms的固定軟啟動功能，在啟動過程中能夠緩慢提升輸出電壓，有效抑制啟動瞬間的涌入電流，避免了對輸入電源和負載器件造成沖擊，大幅提升了系統啟動的可靠性。同時，為了適配不同的負載特性和外圍電路參數，HTN7743提供了外部環路補償功能，設計人員可通過外接補償元件靈活調整環路參數，實現環路穩定性與響應速度的優化平衡，確保在不同工況下都能保持穩定的輸出性能。此外，器件僅115μA的靜態電流，進一步降低了系統的空載功耗，讓能效表現更上一層樓。

為了保障器件與整個電源系統的安全穩定運行，HTN7743配備了一套全面的保護機制，涵蓋了逐周期電流限制、熱關斷保護、輸出過壓保護、輸出過載保護和輸入電壓欠壓保護等多重功能。逐周期電流限制能有效防止瞬時過大電流對功率管造成損壞;熱關斷保護則在器件溫度過高時自動切斷輸出，避免過熱燒毀;輸出過壓、過載保護以及輸入欠壓保護則分別從輸出端和輸入端全方位監控電路狀態，一旦出現異常立即啟動保護措施，為系統提供了全方位的安全保障。在封裝方面，HTN7743采用了ESOP8封裝形式，這種封裝不僅具備良好的散熱性能，還能節省PCB板空間，便于在緊湊的電路布局中集成。

憑借上述出色的性能特性，HTN7743的應用場景極為廣泛，可完美適配12V、24V工業和電信電源軌系統，為工業控制模塊、電信通信設備提供穩定供電;在汽車系統中，其寬輸入范圍和可靠的保護機制能夠適應汽車電源的復雜工況;同時，在分布式電源系統和各類高壓電源轉換場景中，也能充分發揮其高效、穩定、可靠的優勢。

總而言之，HTN7743以其寬輸入范圍、高集成度、高效能表現及全面的保護機制，為各類中大功率電源轉換場景提供了可靠的解決方案，無論是簡化設計流程、提升系統能效，還是保障運行安全，都展現出了卓越的性能優勢，無疑是電源設計領域中一款極具競爭力的3.5A降壓轉換器。
