電平轉換器是一種電子裝置，主要用于解決不同電壓邏輯電路間的信號兼容問題，實現低電壓數字芯片與高電壓模擬電路等組件間的通信接口匹配。其核心功能包括電壓適配、阻抗匹配及信號保護，支持單向/雙向、單電源/雙電源轉換模式，廣泛應用于SPI、I2C、USB等總線協議及嵌入式系統、存儲設備等領域。

該裝置通過晶體管、電阻-二極管組合或?qū)Ｓ?a href="http://m.makelele.cn/v/tag/123/" target="_blank">集成電路實現電壓轉換。在通過并行總線進行電平轉換時, 由于通常已存在WR和RD信號, 因而可以采用總線開關來實現不同邏輯電平之間的數據連接。

雙向電平轉換器-MS6212D

工采網代理的MS6212D是一款雙向電平轉換器，可以用作混合電壓的數字信號系統中。其使用兩個獨立構架的電源供電，A端供電電壓范圍是1.65V到5.5V，B端供電電壓范圍是2.3V到5.5V?？捎迷陔娫措妷簽?.8V、2.5V、3.3V和5V的邏輯信號轉換系統中。當OE端為低電平時，所有IO端口為高阻態，這顯著降低了靜態功耗。當VCCA上電后，OE端內部集成了下拉電流源。為了確保在上電或下電過程中端口保持高阻特性，OE端應該通過一個下拉電阻接地，下拉電阻的阻值由驅動電流源的能力決定。

MS6212D可以用于橋接兩個不同的電壓節點，以成功連接電子系統中的邏輯門電平。它可以用在點對點拓撲中，用于連接在不同接口電壓下相互操作的設備或系統中。它的主要目標是用開漏模式與I/O口進行數據連接，例如I2C和1-Wire，數據是雙向傳輸且不需要控制信號，也可以用推拉模式與I/O口進行數據連接。

內部框圖：

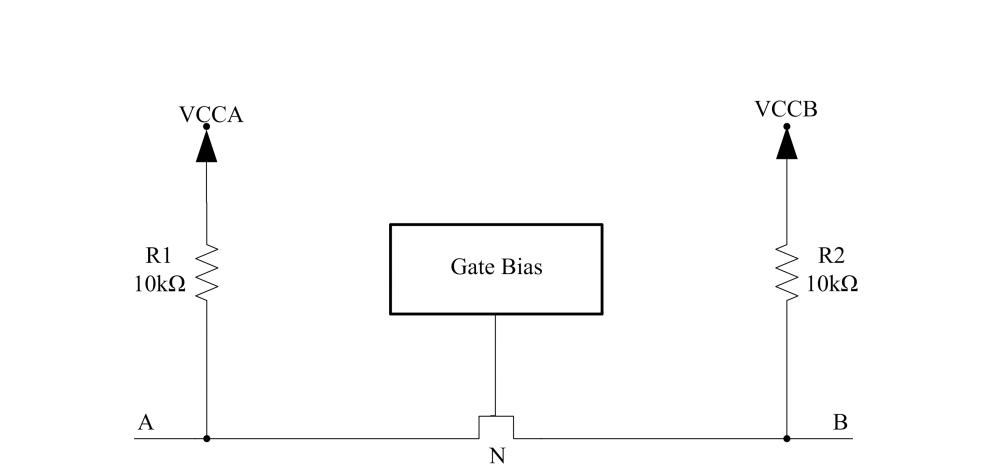

內部框圖

電平轉換芯片- MS6212D的特性：

無需方向控制信號

數據速率：推拉模式為20Mbps，開漏模式為2Mbps

A端電壓范圍1.65V到5.5V，B端電壓范圍是2.3V到5.5V（VCCA≤VCCB）

VCC隔離：如果任何一個電源拉到地，則端口呈現高阻態

無上電順序要求

支持掉電模式

工作溫度范圍是-40℃到+100℃

DFN8封裝

在國產電平轉換芯片領域，瑞盟科技便是國產品牌中的佼佼者。了解更多關于瑞盟科技國產電平轉換芯片的技術應用，聯系ISweek工采網“在線客服”獲取產品PDF、技術支持和DEMO板、可申請樣片。
