第一章 緒論：電網現代化的技術奇點

1.1 傳統電力系統的局限與變革需求

在逾百年的電力系統發展史中，基于電磁感應原理的工頻變壓器（Line-Frequency Transformer, LFT）一直是輸配電網絡的物理核心。憑借其結構簡單、可靠性極高且成本低廉的優勢，LFT構建了現代電網的骨架。然而，隨著全球能源互聯網戰略的推進、分布式可再生能源（DER）滲透率的指數級增長以及直流負荷（如電動汽車超級充電站、大型數據中心）的爆發式接入，傳統LFT“鐵大笨粗”、功能單一的固有缺陷日益凸顯 。

傳統變壓器僅能實現電壓等級的固定比例變換和電氣隔離，缺乏對電壓幅值、相位及潮流的主動控制能力。面對間歇性新能源并網引起的電壓波動、頻率偏差及諧波污染，LFT往往束手無策。此外，隨著城市化進程加速，配電站的土地資源日益稀缺，LFT龐大的體積和重量（主要由50/60Hz運行頻率下的鐵芯和銅繞組決定）成為了電網擴容的物理瓶頸 。

在此背景下，固態變壓器（Solid-State Transformer, SST），亦稱為電力電子變壓器（Power Electronic Transformer, PET），作為一種集成了高頻變壓器與多級電力電子變換器的智能能量路由器，正迎來其技術爆發的奇點。SST不僅能夠?qū)崿F(xiàn)基本的電壓變換與隔離，更具備無功功率補償、有源濾波、故障限流、多端口交直流混合供電等高級功能，被視為未來智能配電網的“心臟” 。

1.2 固態變壓器的定義與核心價值

SST本質上是一個包含高頻變壓器隔離級的AC-AC電力電子變換系統。其核心思想是利用電力電子器件的高頻開關能力（通常在10kHz至數百kHz），將傳統的工頻電磁能量轉換提升至中高頻領域。根據變壓器電動勢方程 E=4.44fNBmax?Ae?，在電壓和磁通密度限制一定的情況下，變壓器的鐵芯截面積 Ae? 與工作頻率 f 成反比。因此，SST通過大幅提升工作頻率，理論上可將變壓器體積和重量縮小至傳統LFT的1/10甚至更小 。

除了體積優勢，SST的真正價值在于其“可控性”。通過對內部功率半導體的精確調制，SST可以實現：

單位功率因數運行：無論負載側功率因數如何，SST的網側均可維持單位功率因數，甚至向電網發出無功以支撐電壓 。

電能質量治理：有效隔離負載側的諧波，防止其污染上級電網，同時隔離網側的電壓暫降干擾敏感負載 。

直流接口：直接提供低壓或中壓直流母線，對接光伏、儲能及EV充電設施，減少AC/DC轉換級數，提升系統綜合能效 。

1.3 碳化硅（SiC）技術的介入意義

SST的概念雖已提出多年，但受限于硅（Si）基功率器件（如Si IGBT）的性能瓶頸（開關損耗高、耐壓低、耐溫差），早期SST的效率和可靠性難以與LFT抗衡。隨著第三代寬禁帶（WBG）半導體，特別是碳化硅（SiC）技術的成熟，SST的發展迎來了轉折點。SiC器件憑借其高擊穿場強、高電子飽和漂移速度和高熱導率，使得SST能夠在更高的電壓、更快的頻率和更嚴酷的溫度下運行，從而真正兌現了“高頻化帶來的體積紅利”并解決了“高頻化帶來的損耗痛點” 。

傾佳電子將深入剖析SST的拓撲架構演進、軟硬件設計的深層挑戰，并結合基本半導體（BASiC Semiconductor）等前沿廠商的SiC技術實測數據，全面闡述SiC如何重塑SST的技術形態。

第二章 SST固態變壓器的拓撲架構深度分析

SST的拓撲架構決定了系統的電壓等級、功率容量、控制復雜度和整體效率。面對中壓配電網（6kV-35kV）的高壓接入需求，單級變換器因受限于器件耐壓而難以直接應用，因此，“模塊化”和“多電平”成為了SST拓撲設計的主旋律。

2.1 級聯H橋（Cascaded H-Bridge, CHB）架構：中壓側的基石

在SST的輸入級（AC-DC整流級），級聯H橋（CHB）拓撲因其模塊化程度高、易于通過增加單元數量來擴展電壓等級的特點，成為了目前中壓SST的主流選擇 。

2.1.1 架構原理與運行機制

CHB拓撲由多個低壓H橋功率單元在交流側串聯組成。假設電網相電壓為 Vph?，每個功率單元的直流母線電壓為 Vdc_cell?，則每相所需的串聯單元數 N 需滿足 N×Vdc_cell?≥2?Vph?。

低壓器件承載高壓：這種結構允許使用技術成熟、成本較低的1200V或1700V標準SiC MOSFET模塊（如BASiC BMF系列）來構建10kV甚至35kV的系統 。

載波移相調制（PS-PWM） ：CHB的另一大優勢是等效開關頻率的倍增。若每個單元的開關頻率為 fsw?，通過對N個單元的三角載波進行 π/N 的移相，網側電流的等效開關頻率可提升至 2N×fsw?。這意味著可以使用極小的網側電感（Lg?）即可實現極低的總諧波失真（THD），滿足IEEE 519等電能質量標準 。

2.1.2 CHB的局限性與挑戰

缺乏公共直流母線：CHB的各單元直流側是獨立的，無法直接提供一個統一的中壓直流端口（MVDC）。這限制了其在需要MVDC互聯的場景（如大型直流微網互聯）中的應用 。

電容電壓不平衡：由于各單元的制造差異、驅動延時不一致或負載功率分配不均，各單元的直流電容電壓極易發生偏離。若不加控制，個別單元可能因過壓而損壞，或因欠壓導致輸出波形畸變。這需要復雜的電壓平衡控制策略（將在第四章詳細討論）。

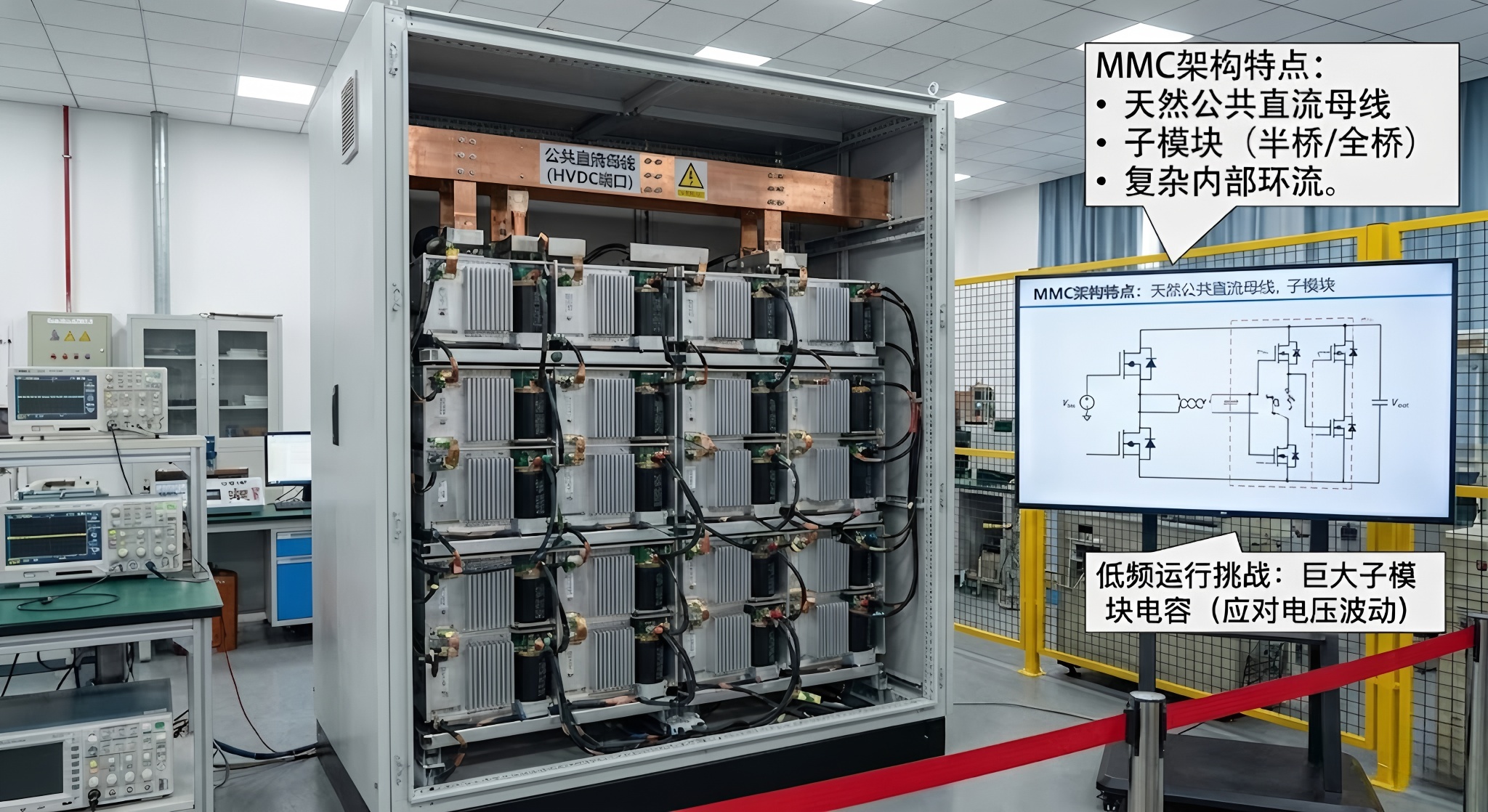

2.2 模塊化多電平換流器（MMC）架構

模塊化多電平換流器（Modular Multilevel Converter, MMC）是高壓直流輸電（HVDC）領域的霸主，近年來也逐漸向中壓SST領域滲透 。

2.2.1 MMC相對于CHB的差異

公共直流母線：MMC的拓撲結構天然包含一個高壓直流端口，這使其非常適合作為交直流混合配電網的接口設備，便于接入大型集中式光伏或儲能電站。

子模塊結構：MMC的子模塊通常為半橋（Half-Bridge）或全橋（Full-Bridge）結構。與CHB不同，MMC的橋臂電流包含直流分量和交流分量，且存在復雜的內部環流。

低頻運行挑戰：在SST應用中，MMC面臨的主要挑戰是子模塊電容電壓波動（Ripple Voltage）。特別是在輸出頻率較低或零頻（DC）運行時，電容電壓波動幅度與頻率成反比，導致需要巨大的子模塊電容，削弱了SST的功率密度優勢 。

2.3 隔離級拓撲：雙有源橋（DAB）與諧振變換器的深度博弈

隔離級DC-DC變換器是SST實現電氣隔離、電壓匹配及功率調節的關鍵環節。在此級中，雙有源橋（Dual Active Bridge, DAB）和LLC/CLLC諧振變換器是兩大核心競爭技術 。

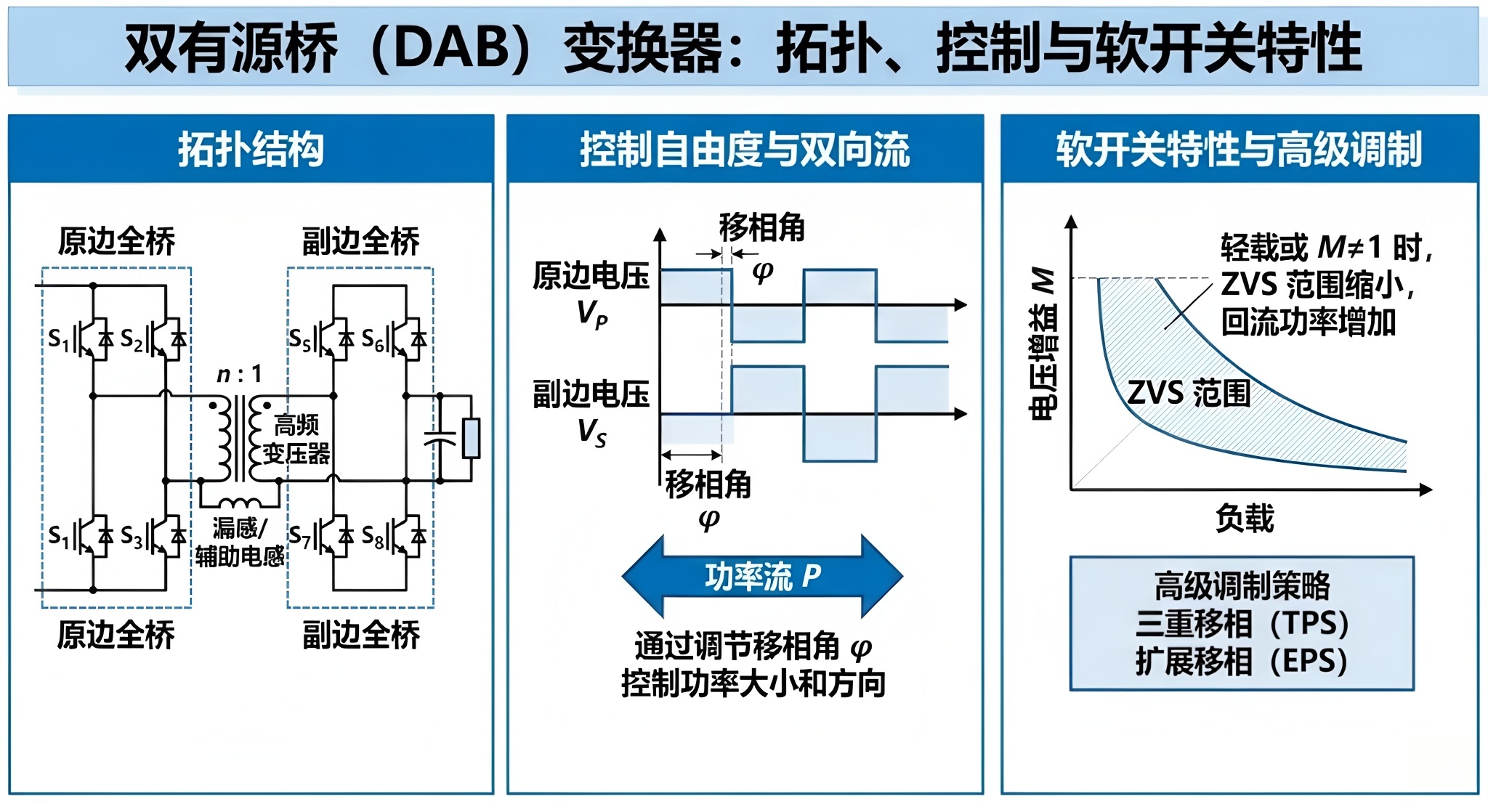

2.3.1 雙有源橋（DAB）變換器

DAB拓撲由原邊全橋、高頻變壓器、漏感（或輔助電感）和副邊全橋組成。

控制自由度與雙向流：DAB通過調節原副邊電壓的移相角（Phase Shift）來控制功率流的大小和方向，控制模型呈現良好的線性特性，易于實現閉環控制 。

軟開關特性：DAB能夠在較寬的負載范圍內實現零電壓開通（ZVS）。然而，在輕載或電壓增益 M=1 （即輸入輸出電壓不匹配）時，DAB的ZVS范圍會縮小，且回流功率（Circulating Power）顯著增加，導致導通損耗和關斷損耗上升。這推動了三重移相（TPS）、擴展移相（EPS）等高級調制策略的發展 。

2.3.2 諧振變換器（LLC/CLLC）

LLC和CLLC拓撲在變壓器原邊或副邊串聯了諧振電容，利用LC諧振特性進行能量傳遞。

極致效率：諧振變換器可以在全負載范圍內實現原邊開關管的ZVS和副邊整流二極管的零電流關斷（ZCS），消除了二極管的反向恢復損耗。因此，在特定工況下，LLC/CLLC的峰值效率通常高于DAB 。

頻率敏感性：諧振變換器通常采用變頻控制（PFM）來調節電壓增益。在SST中，若輸入輸出電壓范圍較寬，開關頻率變化范圍會很大，這對磁性元件的設計（磁通密度變化、損耗變化）和EMI濾波器的設計帶來了巨大挑戰。相比之下，定頻控制的DAB在工程化設計上更為友好。

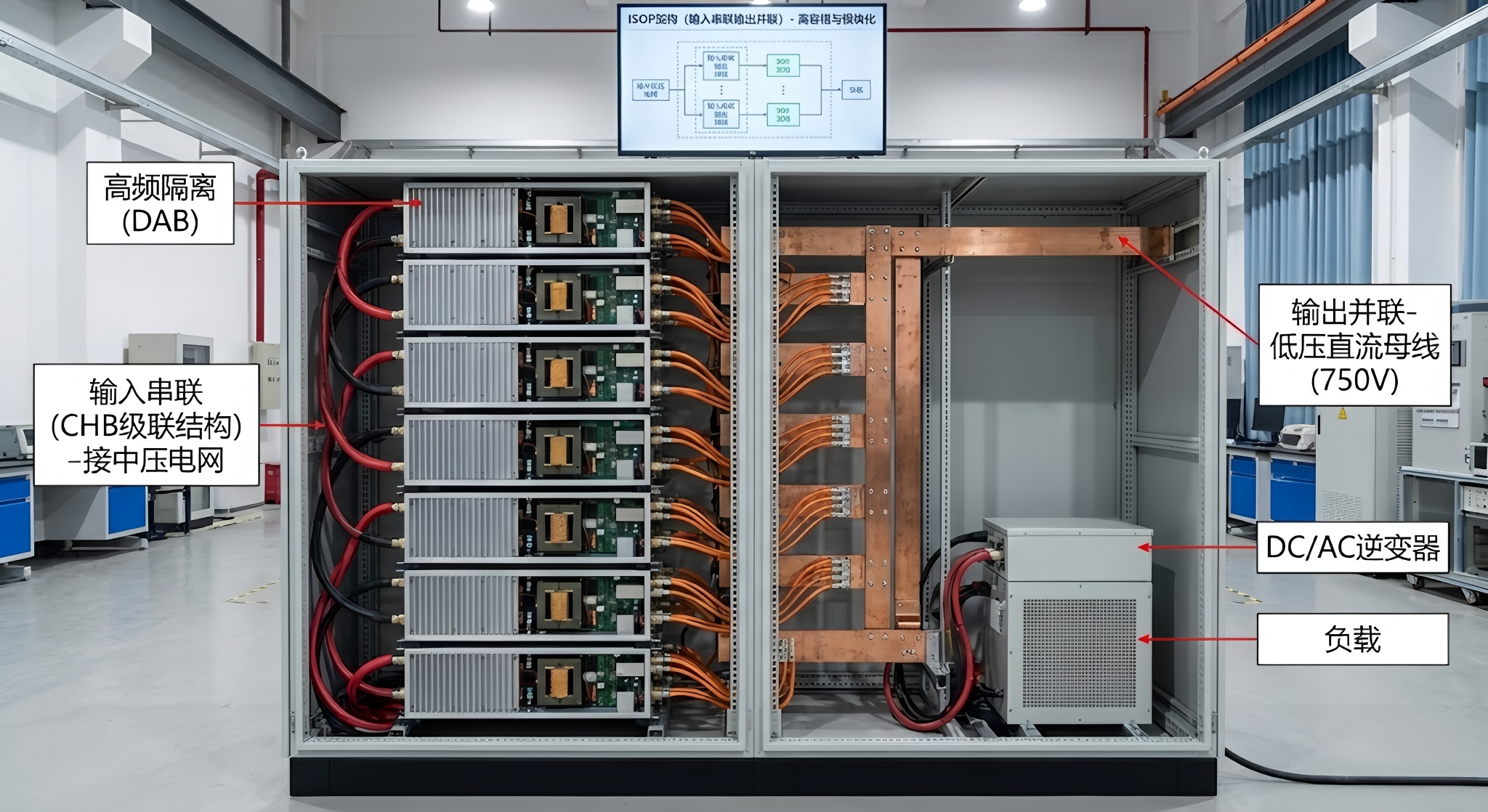

2.4 拓撲組合的綜合考量：ISOP架構

綜合考慮耐壓、模塊化和控制靈活性，輸入串聯輸出并聯（Input-Series Output-Parallel, ISOP） 架構成為SST工程應用的主流選擇。即：

高壓側：采用CHB級聯結構，由多個H橋串聯分壓，直接接入中壓交流電網。

隔離級：每個H橋后級掛載一個DAB變換器，實現高頻隔離和電壓降壓。

低壓側：所有DAB的副邊并聯，匯流至低壓直流母線（如750V或400V），再根據需要連接DC/AC逆變器供電給交流負載，或直接供電給直流負載 。

這種ISOP-CHB-DAB架構完美結合了CHB的高壓承受能力和DAB的模塊化隔離能力，且具有極高的容錯性。當某一模塊故障時，可將其旁路，系統降額運行，極大提升了供電可靠性 。

第三章 碳化硅（SiC）功率器件：SST技術進步的核心引擎

SST的概念雖好，但基于硅（Si）器件的第一代SST受限于Si IGBT的低開關頻率（<3kHz），導致變壓器體積依然龐大，且開關損耗巨大，系統效率甚至低于傳統變壓器（<90%），這使得SST長期停留在實驗室階段。SiC MOSFET的商業化應用，從物理底層徹底改變了這一局面。

3.1 物理特性的代際跨越與SST性能映射

SiC作為第三代寬禁帶半導體，相比Si材料擁有3倍的禁帶寬度（3.26eV）、10倍的擊穿場強（2-4 MV/cm）和3倍的熱導率（4.9 W/cm·K） 。這些微觀物理特性在SST宏觀性能上產生了連鎖反應：

3.1.1 阻斷電壓與通態電阻的解耦：打破“硅極限”

在功率器件物理中，通態電阻 RDS(on)? 與擊穿電壓 VBR? 的平方成正比。由于SiC的擊穿場強極高，在制造同樣耐壓的器件時，SiC的漂移層厚度僅為Si的1/10，摻雜濃度可高出2個數量級。這使得SiC MOSFET在維持高耐壓的同時，擁有極低的導通電阻。

實測數據對比：以基本半導體（BASiC Semiconductor）的BMF160R12RA3模塊為例，這是一款1200V的工業級SiC MOSFET模塊。其典型導通電阻僅為 7.5mΩ (@25°C, VGS?=18V) 15。相比之下，同電壓等級的Si MOSFET電阻極大，無法在大功率場合應用；而Si IGBT雖然在大電流下有壓降優勢，但其由PN結決定的拐點電壓（VCE(sat)?≈1.5?2.0V）使得其在輕載下效率極低，且不具備同步整流能力。

高壓器件突破：SiC技術使得10kV甚至15kV的單管MOSFET成為可能。在SST應用中，采用10kV SiC MOSFET可以將中壓側的級聯模塊數量從幾十個減少到幾個，極大地簡化了系統拓撲，降低了控制難度和故障率 。

3.1.2 開關速度與損耗的革命：高頻化的基礎

Si IGBT是雙極性器件，關斷時存在少數載流子復合過程，產生明顯的“拖尾電流”（Tail Current），導致巨大的關斷損耗，限制了其開關頻率通常在20kHz以下。SiC MOSFET是單極性器件，沒有少子存儲效應，開關速度極快。

損耗數據：基本半導體的BMF60R12RB3模塊（1200V/60A）的開關損耗極低，開通能量 Eon? 僅為 1.7mJ，關斷能量 Eoff? 僅為 0.8mJ (@600V, 60A) 15。這意味著在50kHz甚至100kHz的開關頻率下，SiC器件的總損耗仍處于可接受范圍。

頻率與體積的Scaling Law：根據變壓器設計原理，體積大致與頻率的0.75次方成反比。將SST的工作頻率從Si時代的3kHz提升至SiC時代的50kHz，理論上可使高頻變壓器的體積縮小90%以上，功率密度提升5-10倍 。

3.2 SiC MOSFET在SST關鍵級中的具體貢獻

3.2.1 優化DAB級的軟開關范圍與效率

DAB變換器實現ZVS的前提是電感電流有足夠的能量來抽走MOSFET的輸出電容（Coss?）電荷。SiC MOSFET的芯片面積小，其寄生電容Coss?遠小于同電流等級的Si器件。

參數實例：BASiC的BMF240R12E2G3模塊（1200V/240A）的輸出電容 Coss? 僅為 0.9nF 15。極小的Coss?意味著實現ZVS所需的勵磁能量更?。‥ZVS?=21?Coss?Vdc2?），這直接擴展了DAB在輕載下的軟開關范圍，避免了硬開關帶來的劇烈振蕩和損耗 。

3.2.2 消除體二極管反向恢復損耗（Qrr）

在SST的整流級或雙向DC-DC中，體二極管的反向恢復特性至關重要。Si MOSFET的體二極管反向恢復電荷 Qrr? 極大，導致硬開關時產生巨大的損耗和電磁干擾（EMI）。

零反向恢復技術：基本半導體的Pcore?2 E2B模塊（如BMF240R12E2G3）采用了內置**SiC肖特基勢壘二極管（SBD）**的技術方案 。由于SBD是多數載流子器件，理論上不存在反向恢復現象（Zero Reverse Recovery）。這一特性徹底消除了橋臂直通風險和反向恢復損耗，使得SST的前端整流級可以在高頻硬開關模式下保持極高的效率。

3.3 SiC器件的可靠性驗證：從工業級到車規級

SST作為電網關鍵設備，要求具備20年以上的壽命。SiC器件早期的柵極氧化層缺陷和雙極性退化問題曾引發業界擔憂。

嚴苛的可靠性測試：基本半導體對B3M013C120Z等SiC器件進行了超越常規標準的可靠性驗證。

HTRB（高溫反偏） ：在Tj?=175°C、VDS?=1200V的極端條件下持續1000小時，結果零故障 。

H3TRB（高溫高濕反偏）：在85°C、85%濕度、960V偏壓下持續1000小時，結果零故障 。

這些數據有力證明了國產SiC器件在耐高溫、耐高壓和抗?jié)駸崂匣矫娴某墒於?，完全能夠適應戶外箱式變電站等惡劣環境。

第四章 SST硬件設計的核心挑戰與軟硬件協同解決方案

SiC器件雖然帶來了性能飛躍，但也引入了極其嚴峻的硬件設計挑戰。極高的開關速度（dv/dt > 50V/ns）和高頻工作環境，使得寄生參數效應被無限放大，絕緣、散熱和EMI設計成為SST工程落地的“攔路虎”。

4.1 高頻變壓器（HFT）的絕緣與損耗協同設計

HFT是SST中體積最大、設計最復雜的無源元件。它不僅要承受高頻方波電壓勵磁，還要承擔原副邊之間數千伏甚至上萬伏的中壓直流電位差。

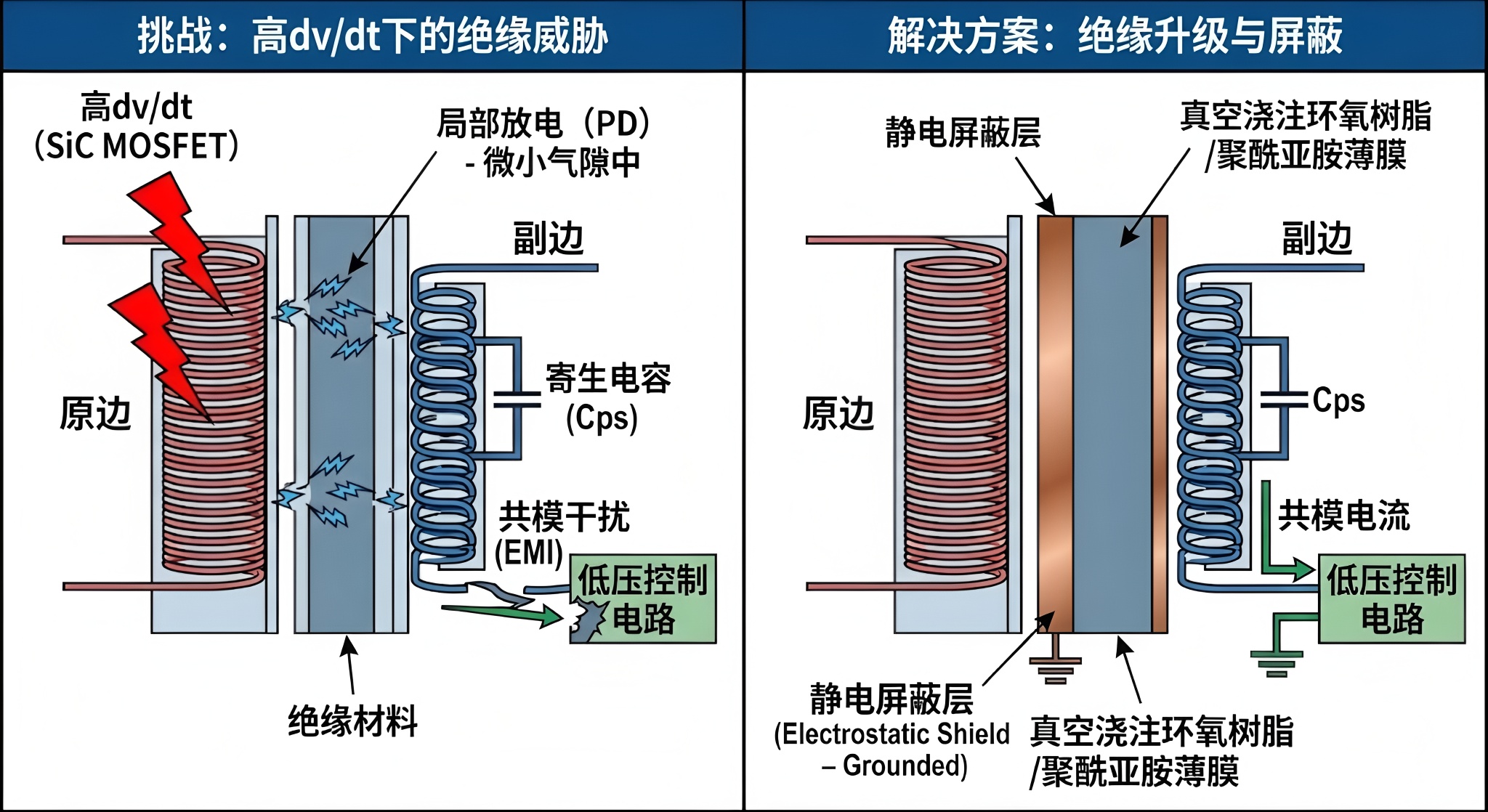

4.1.1 絕緣設計挑戰：高dv/dt下的局部放電

SiC MOSFET的高dv/dt（可達100kV/μs）會在變壓器繞組內部及原副邊之間產生極高頻的脈沖電場。

局部放電（PD）風險：高頻高壓脈沖極易在絕緣材料的微小氣隙中誘發局部放電，這種高頻PD會迅速腐蝕絕緣層，導致?lián)舸勖手笖?shù)級下降 。

寄生電容耦合：原副邊寄生電容（Cps?）在高dv/dt下成為共模噪聲的低阻通路，導致嚴重的共模干擾（EMI），甚至破壞低壓側控制電路。

解決方案：

靜電屏蔽：在原副邊繞組間插入接地的銅箔屏蔽層，引導共模電流流入地線，而非耦合到副邊 。

絕緣材料升級：放棄傳統的油浸絕緣，轉而采用真空澆注的環氧樹脂（Epoxy Resin）或耐高溫的聚酰亞胺（Polyimide）薄膜。對于更高電壓等級，納米復合絕緣材料（加入納米填料以抑制空間電荷積聚）是研究熱點 。

4.1.2 磁芯材料的抉擇：納米晶 vs. 鐵氧體

磁芯材料的選擇直接決定了變壓器的功率密度和損耗。

鐵氧體（Ferrite） ：電阻率極高，渦流損耗極小，適合超高頻（>100kHz）應用。但其飽和磁通密度（Bsat?）較低（約0.3-0.4T），導致磁芯截面積較大，且機械脆性大，難以制造大尺寸磁芯 。

納米晶（Nanocrystalline） ：具有極高的飽和磁通密度（>1.2T）和高磁導率。雖然其高頻損耗略高于鐵氧體，但在中頻（20kHz-50kHz）大功率應用中，其能夠顯著減小磁芯體積。綜合考慮功率密度和損耗，切口納米晶磁芯（Cut Nanocrystalline Cores） 被認為是數十千瓦級SiC SST的最佳選擇 。

4.2 柵極驅動電路（Gate Driver）的抗干擾設計

SiC MOSFET的柵極對噪聲極其敏感，驅動電路必須具備極高的抗干擾能力。

米勒串擾（Crosstalk）抑制：由于SiC的高dv/dt和固有的柵漏電容 Cgd?，在橋臂互補開關動作時，關斷管的柵極容易感應出電壓尖峰（米勒電壓）。如果尖峰超過閾值電壓 Vth?（BASiC SiC典型值為2.7V-4.0V ），將導致上下管直通（Shoot-through）炸機。

解決方案：采用**有源米勒鉗位（Active Miller Clamp）**技術。在關斷期間，驅動芯片通過一個低阻抗路徑將柵極電壓強制鉗位在負壓（如-4V），防止誤導通?；景雽w的BTD5350驅動芯片即集成了此功能 。

共模瞬態抗擾度（CMTI） ：為了防止高dv/dt噪聲通過隔離勢壘耦合到低壓側導致邏輯錯誤，驅動隔離芯片必須具備極高的CMTI（通常要求>100kV/μs）。

4.3 封裝與互連的低感化設計

在SiC的高速開關過程中，極小的雜散電感 Lstray? 也會引起巨大的電壓過沖 Vovershoot?=Lstray?×di/dt。

Si3N4 AMB基板的應用：為了應對SiC的高溫和高熱流密度，傳統的Al2O3 DBC基板已顯不足。氮化硅（Si3N4）活性金屬釬焊（AMB） 基板憑借其極高的機械強度（斷裂韌性是AlN的2倍）和優良的熱導率（~90 W/m·K），成為高可靠性SiC模塊的首選 。Si3N4基板能承受更劇烈的熱循環沖擊，顯著提升SST的壽命。

低感封裝結構：基本半導體的Pcore?2和34mm模塊采用了優化的內部布局，大幅降低了內部雜散電感 。在系統級設計中，必須使用**疊層母排（Laminated Busbar）**連接直流電容和功率模塊，利用正負極層疊的互感抵消效應，將回路電感控制在幾十nH以內 。

4.4 散熱與熱管理

雖然SiC損耗低，但由于芯片面積小，熱流密度極高（Heat Flux）。對于高功率密度SST，傳統的風冷往往難以滿足要求，需要采用微通道液冷或相變冷卻技術。且由于SST通常通過集裝箱式部署，散熱系統的緊湊設計至關重要 。

第五章 SST的軟件控制策略深度分析

硬件決定了SST的性能上限，而先進的控制策略則是釋放其潛能的關鍵。SST的控制系統是一個典型的多時間尺度、多目標耦合的復雜系統。

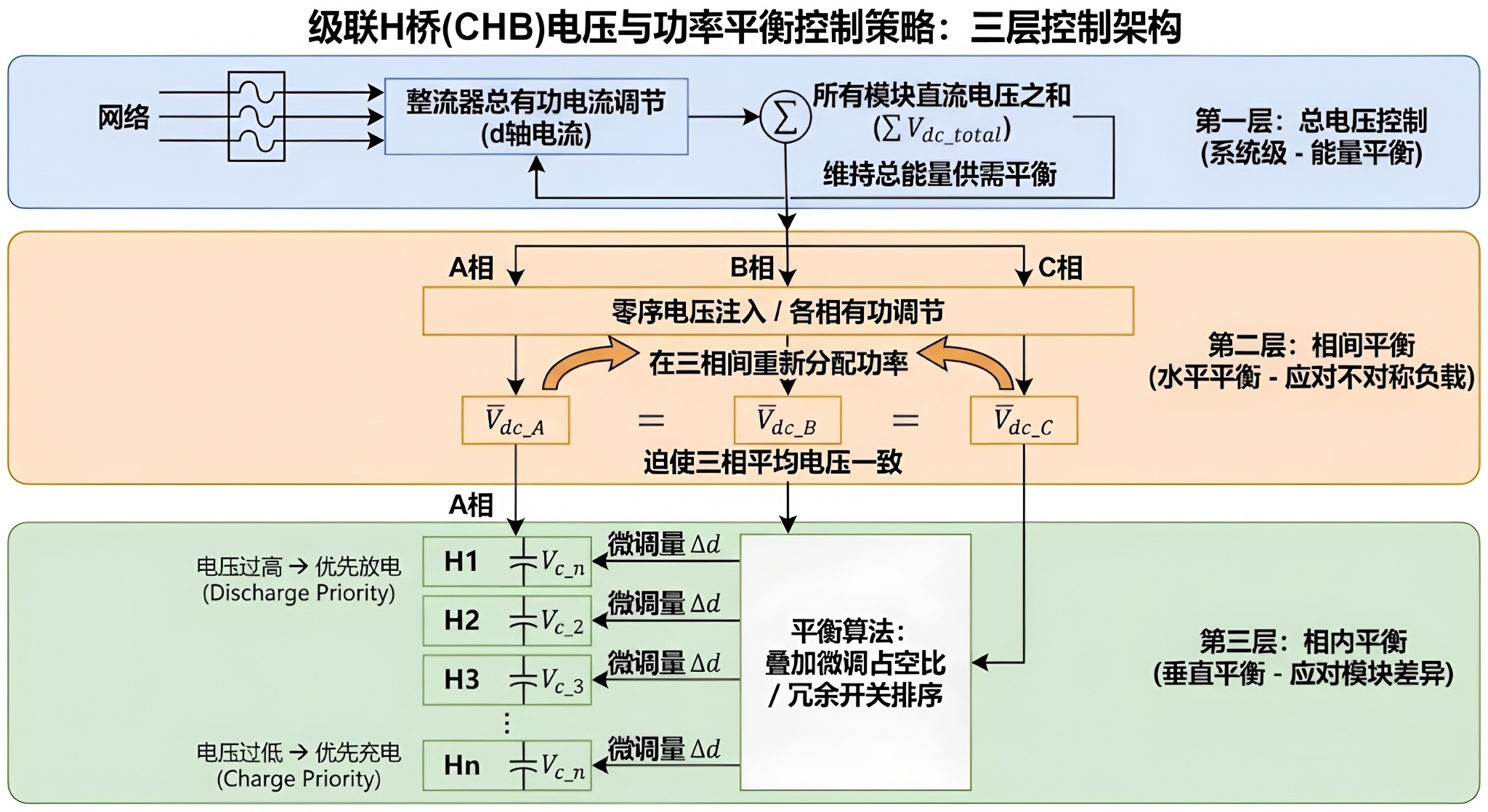

5.1 級聯H橋的電壓與功率平衡控制策略

CHB各單元直流電容電壓的平衡是SST穩定運行的核心難題。

三層控制架構：

總電壓控制（系統級） ：調節整流器總的有功電流（d軸電流），維持所有模塊直流電壓之和穩定，確保能量供需平衡。

相間平衡（水平平衡） ：當三相負載不對稱時，各相直流電壓會發生偏移?？刂撇呗酝ㄟ^在調制波中注入零序電壓或調節各相的有功電流分量，在三相之間重新分配功率，迫使三相直流電壓平均值趨于一致 。

相內平衡（垂直平衡） ：在同一相內，各H橋單元的參數差異導致電壓發散。通常采用疊加微調占空比的方法，根據各模塊電壓偏離程度，微調其有功功率吸收量?；蛘呃萌哂嚅_關狀態排序法（在MMC中常用，也可借鑒于CHB），優先對電壓過高的電容放電，對電壓過低的電容充電 。

5.2 DAB變換器的優化調制：從SPS到TPS

傳統的DAB采用單移相（Single Phase Shift, SPS）控制，僅調節原副邊電壓的相位差。雖然簡單，但在輕載或電壓不匹配時，無功回流功率大，甚至失去ZVS特性。

三重移相（Triple Phase Shift, TPS）控制：引入三個自由度——原副邊相位差 D??、原邊橋臂內移相角 D1?、副邊橋臂內移相角 D2?。通過數學優化算法（如拉格朗日乘數法），可以在全負載和全電壓范圍內搜索最優的 (D??,D1?,D2?) 組合，使得電流有效值（RMS）最小，從而最小化SiC MOSFET的導通損耗，并擴展軟開關范圍 。

死區時間自適應補償：SiC MOSFET的反向?qū)ㄌ匦耘c體二極管壓降有關。為了避免體二極管長時間導通造成的損耗，需要根據負載電流實時調整死區時間。在高頻SST中，采用基于電流過零點預測的自適應死區控制，可以顯著提升效率 。

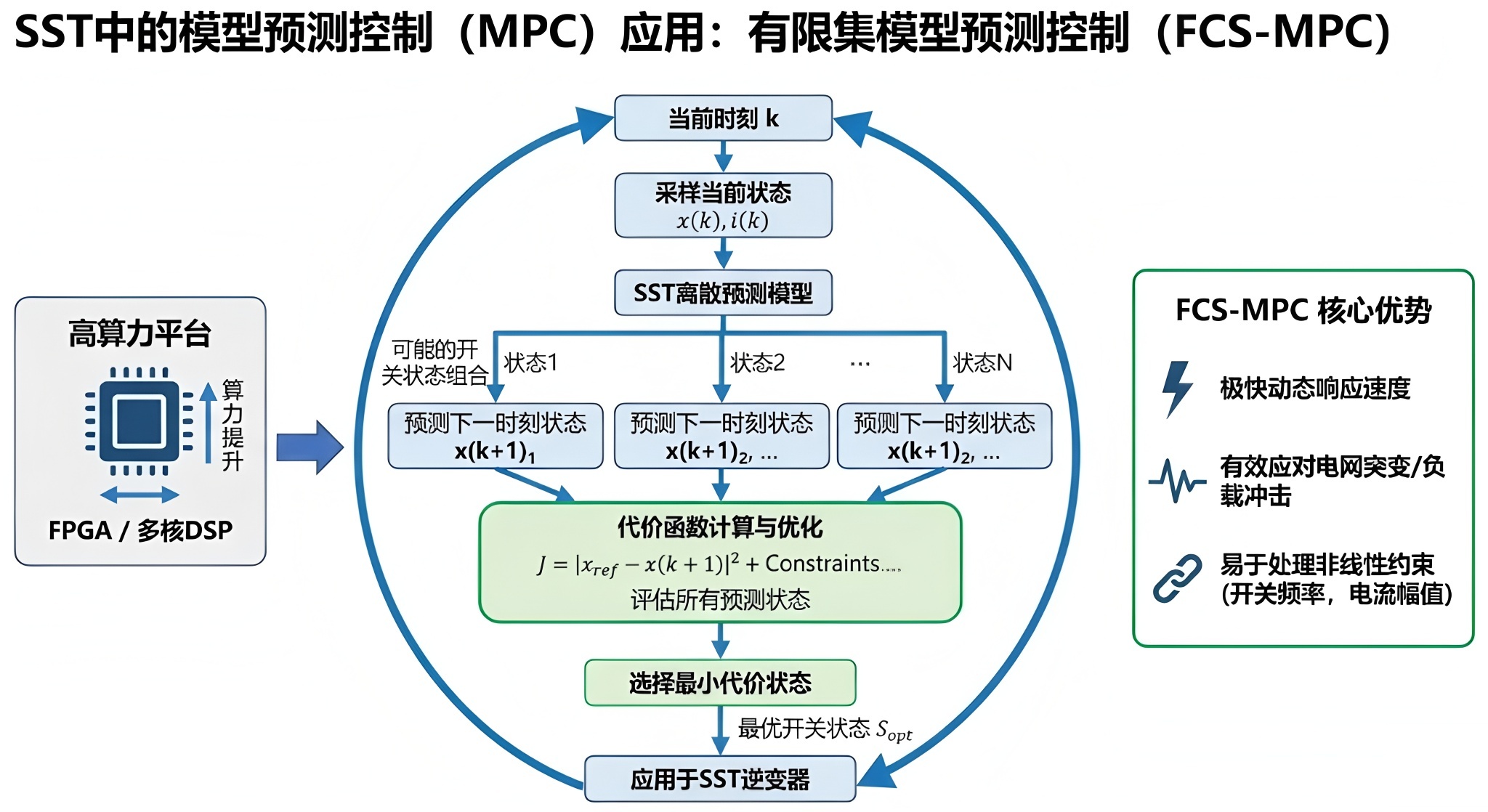

5.3 模型預測控制（MPC）的應用

隨著FPGA和多核DSP算力的提升，模型預測控制（MPC）在SST中得到了應用。

有限集模型預測控制（FCS-MPC） ：利用SST的離散開關特性，在每個控制周期內預測所有可能的開關狀態對下一時刻電流或電壓的影響，直接選擇使代價函數（Cost Function）最小的開關狀態。MPC具有極快的動態響應速度，能有效應對電網電壓突變或負載沖擊，且易于處理非線性約束（如開關頻率限制、電流幅值限制） 。

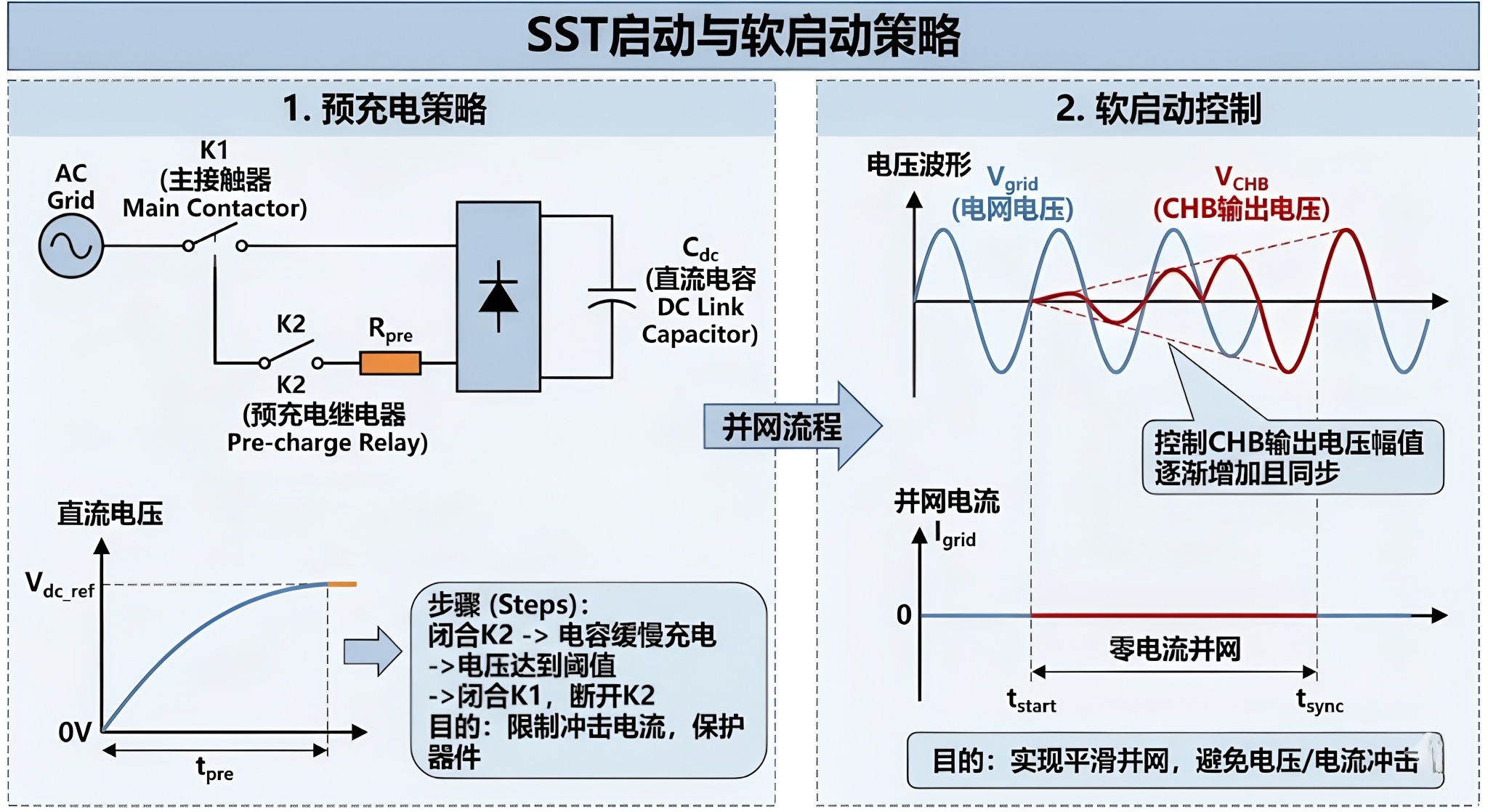

5.4 啟動與軟啟動策略

SST直接連接中壓電網，啟動瞬間的沖擊電流可能損壞器件。

預充電策略：在啟動前，通過限流電阻或輔助電源對直流電容進行預充電。

軟啟動控制：在并網瞬間，控制CHB輸出電壓與電網電壓同步且幅值逐漸增加，實現零電流并網 。

第六章 總結與展望

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。

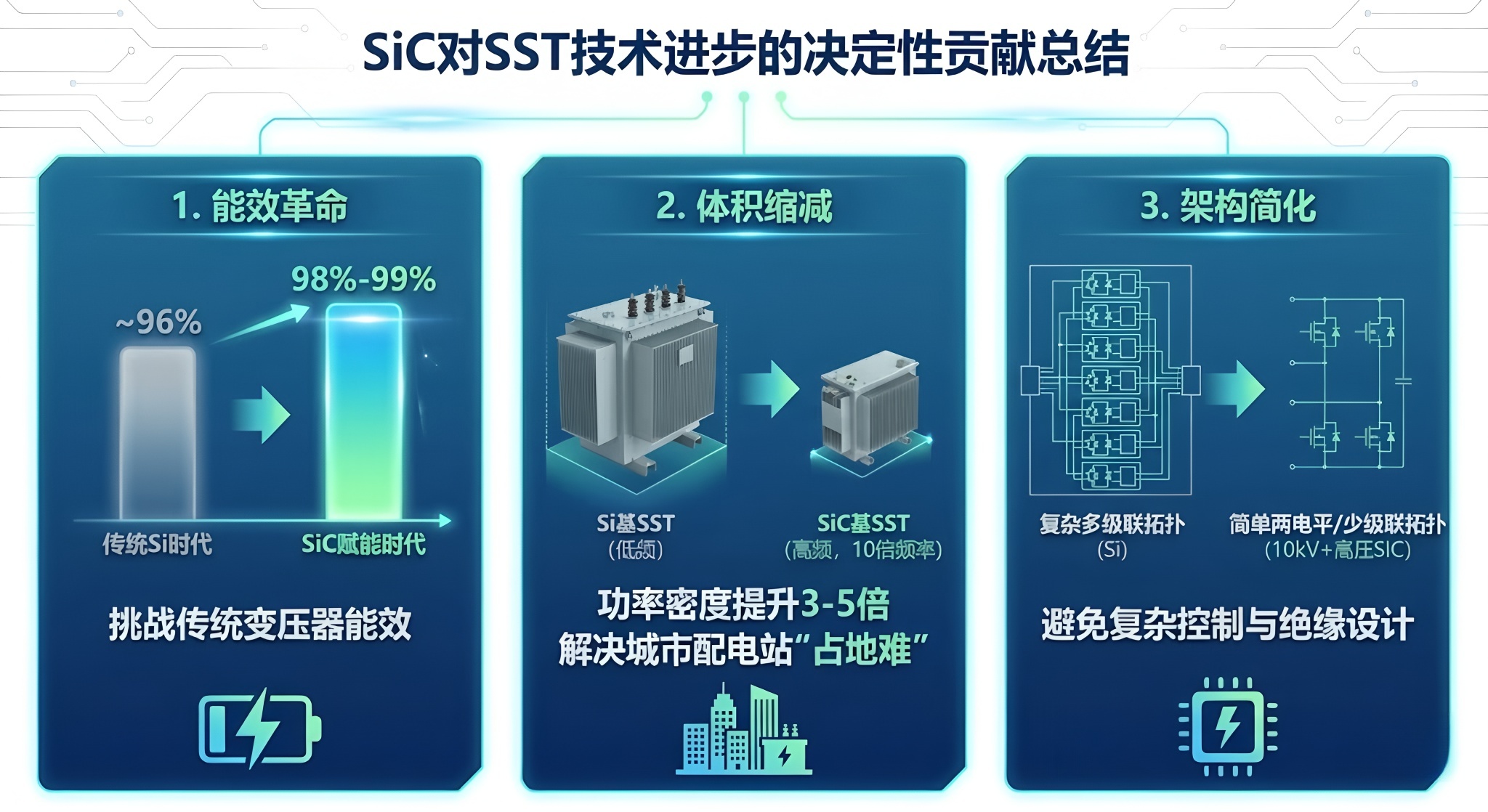

6.1 SiC對SST技術進步的決定性貢獻總結

綜合全篇分析，SiC功率器件對SST的貢獻是全方位、顛覆性的：

能效革命：將SST的峰值效率從Si時代的~96%提升至98%-99% 52，使其在能效上具備了挑戰傳統變壓器的能力。

體積縮減：通過提升頻率（10倍于Si），實現了變壓器和無源元件的微型化，使得SST的功率密度提升了3-5倍，解決了城市中心配電站“占地難”的問題。

架構簡化：10kV+高壓SiC器件的商用化，使得中壓SST可以直接采用簡單的兩電平或少級聯拓撲，避免了極為復雜的控制和絕緣設計。

6.2 未來展望

固態變壓器代表了未來電網能量路由的終極形態。盡管目前成本仍高于LFT，但隨著SiC器件成本的摩爾定律式下降、Si3N4 AMB基板等配套產業鏈的成熟以及智能電網對可控性需求的迫切增加，SST即將迎來規?；瘧玫睦杳?。

未來，SST將不再僅僅是一個變壓器，它是交直流混合微網的樞紐，是分布式能源的“即插即用”接口，是電網柔性互聯的關鍵節點。而SiC技術，正是開啟這一能源互聯網新時代的金鑰匙。
