光伏與混合逆變器架構演進及碳化硅功率器件的顛覆性?xún)r(jià)值研究報告

傾佳電子（Changer Tech）是一家專注于功率半導體和新能源汽車連接器的分銷商。主要服務于中國工業電源、電力電子設備和新能源汽車產業鏈。傾佳電子聚焦于新能源、交通電動化和數字化轉型三大方向，力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板等功率半導體器件以及新能源汽車連接器。?

傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

傾佳電子楊茜咬住SiC碳化硅MOSFET功率器件三個必然，勇立功率半導體器件變革潮頭：

傾佳電子楊茜咬住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢！

傾佳電子楊茜咬住SiC碳化硅MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET的必然趨勢！

傾佳電子楊茜咬住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢！

1. 執行摘要

全球能源結構正處于向可再生能源轉型的關鍵時期，光伏（PV）發電已從輔助能源轉變?yōu)楹诵闹髁﹄娫?。隨著裝機容量的指數級增長，光伏逆變器作為能量轉換與電網交互的核心樞紐，其技術形態正在經歷深刻的變革。與此同時，儲能系統的深度融合催生了混合逆變器（Hybrid Inverter）的快速普及，要求電力電子設備具備更高的雙向能量流動能力、更快的動態響應速度以及更優的系統級成本效益。

傾佳電子旨在深入剖析光伏逆變器與混合逆變器的前沿拓?fù)浼軜?gòu)及其技術演進趨勢，并定量評估碳化硅（SiC）MOSFET在替代傳統硅基IGBT過程中的技術與經濟價值。分析顯示，為了應對1500V乃至2000V更高直流電壓等級的挑戰，以及對高功率密度和電網支撐功能（Grid-Forming）的迫切需求，行業正加速?gòu)膫鹘y(tǒng)的兩電平或三電平NPC拓?fù)湎蚋咝У腁NPC（有源中點鉗位）和T型拓?fù)溲葸M(jìn)。在此過程中，以碳化硅為代表的寬禁帶（WBG）半導體，憑借其耐高壓、高頻開關極低損耗以及優異的熱導率特性，正在重塑逆變器的設計范式。

傾佳電子結合基本半導體（BASIC Semiconductor）等行業領軍企業的最新產品數據，論證了SiC MOSFET如何通過降低70%以上的開關損耗、提升50%以上的功率密度以及大幅縮減磁性元件體積，從而顯著降低光伏電站的全生命周期度電成本（LCOE）。盡管SiC器件的單體成本目前仍高于IGBT，但系統級的BOM（物料清單）成本優化和發電增益已使其在工商業及地面電站應用中具備了壓倒性的綜合競爭優勢。

2. 光伏與儲能逆變器技術發展宏觀趨勢

逆變器技術的發展并非孤立存在，而是受到電網標準、半導體物理極限以及光儲融合應用場景的共同驅動。當前，主要的技術發展趨勢可以概括為“三高一智”：高電壓、高頻化、高密度與智能化。

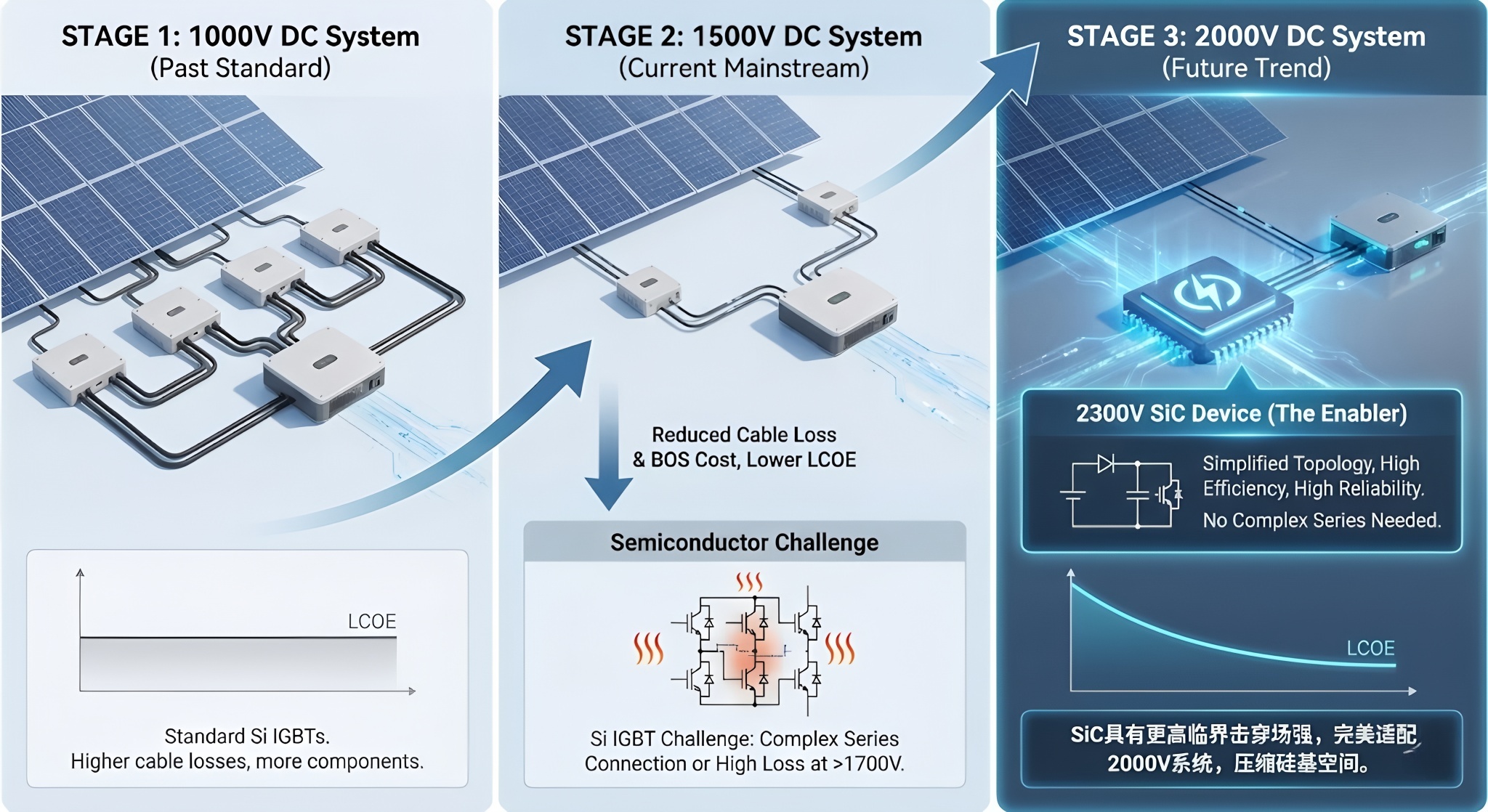

2.1 直流電壓等級的躍升：從1000V到1500V再到2000V

為了降低光伏系統的平準化度電成本（LCOE），提高直流側電壓等級已成為行業的普遍共識。將系統電壓從1000V提升至1500V，可以直接降低直流線纜的電流損耗，減少匯流箱和逆變器的數量，從而顯著降低BOS（系統平衡）成本 。

然而，1500V系統對功率半導體的耐壓提出了嚴峻挑戰。在傳統的三電平拓?fù)渲?，如果使用硅基IGBT，通常需要采用串聯結構或更高耐壓（如2000V以上）的器件，但這往往伴隨著導通損耗的急劇增加和開關速度的限制。2025年的趨勢顯示，行業正在探索2000V直流系統，這進一步壓縮了硅基器件的生存空間，為具有更高臨界擊穿場強的碳化硅器件提供了絕佳的應用舞臺 。通過采用2300V耐壓等級的SiC器件，可以簡化拓?fù)浣Y(jié)構，避免復雜的串聯均壓電路，從而在提升效率的同時保證系統的可靠性。

2.2 光儲融合與混合逆變器的崛起

隨著可再生能源滲透率的提高，電網對穩定性的要求日益嚴苛，單純的并網逆變器已無法滿足需求，“光儲一體化”成為必然趨勢?；旌夏孀兤骷闪斯夥麺PPT（最大功率點跟蹤）、電池充放電管理以及并網/離網逆變功能于一體，是分布式能源系統的核心 。

這種架構的轉變要求電力電子變換器必須具備雙向功率流動能力。傳統的單向升壓（Boost）電路正在被雙向DC-DC轉換器取代，而整流/逆變級則普遍采用了圖騰柱PFC（Totem-Pole PFC）等高效雙向拓?fù)?7這一趨勢對開關器件的反向恢復特性提出了極高要求，因?yàn)樵谡髂Ｊ较拢ㄈ珉姵貜碾娋W(wǎng)充電），體二極管的反向恢復損耗是限制效率的關鍵瓶頸，這正是SiC MOSFET相對于Si IGBT的絕對優勢所在。

2.3 構網型（Grid-Forming）能力的構建

未來的逆變器將不再僅僅是跟隨電網頻率的電流源，而是能夠主動支撐電網電壓和頻率的電壓源，即構網型逆變器。實現虛擬同步機（VSG）等控制策略需要逆變器具備極快的電流響應速度和高過載能力 。SiC器件的高頻開關能力（通常>40kHz）允許控制環路擁有更高的帶寬，從而在毫秒級甚至微秒級時間內響應電網擾動，提供慣量支撐，這是低頻開關的IGBT難以企及的性能高度 。

3. 先進光伏逆變器拓?fù)浼軜?gòu)深度解析

逆變器的拓?fù)浣Y(jié)構決定了系統的效率極限、體積大小以及對半導體器件的應力分布。隨著SiC器件的引入，傳統的拓?fù)溥x擇邏輯正在被改寫。

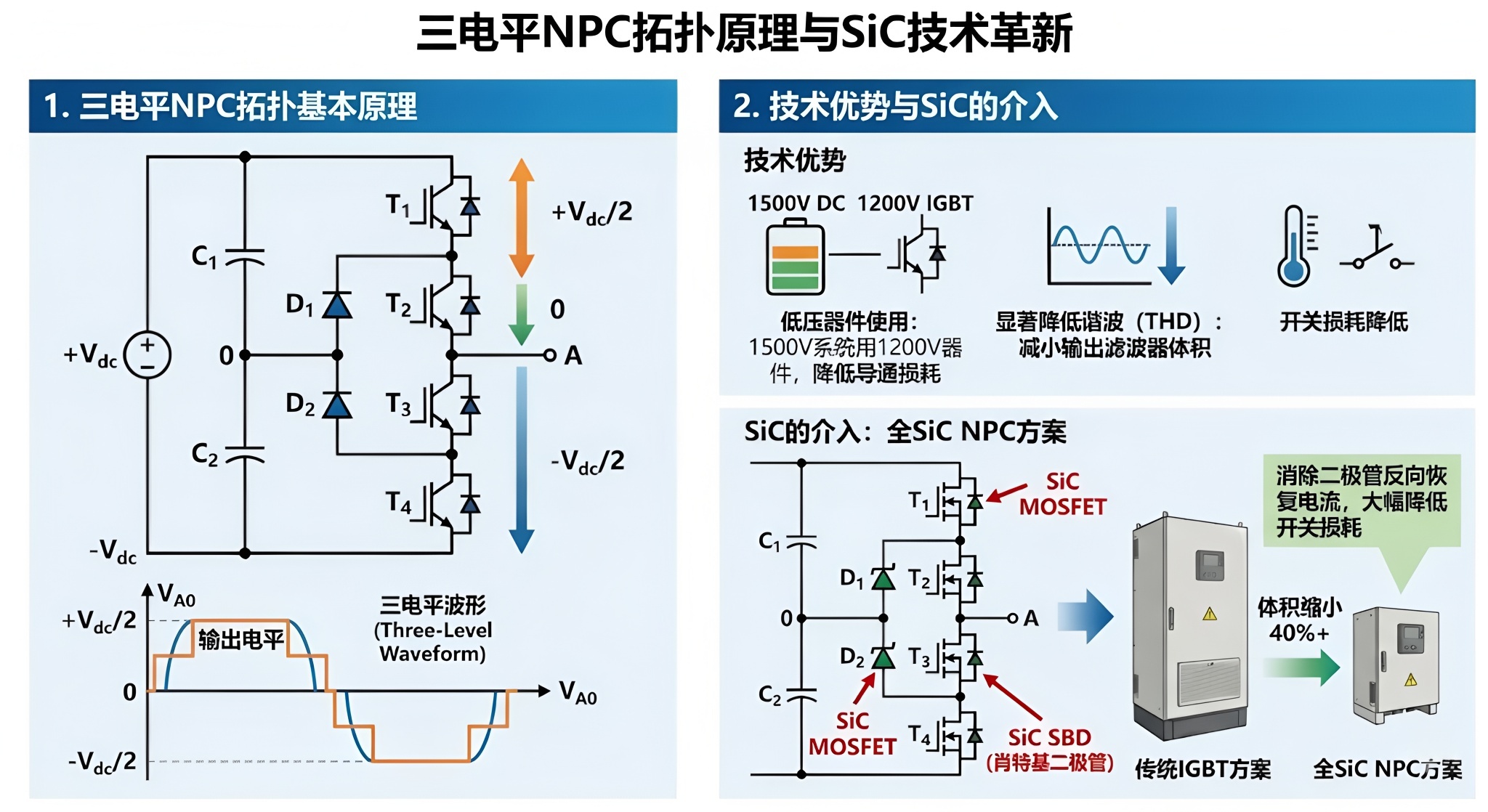

3.1 三電平中點鉗位（3L-NPC）拓?fù)洌航?jīng)典的延續與挑戰

三電平NPC拓?fù)涫悄壳按蠊β使夥孀兤鞯闹髁鬟x擇。其基本原理是通過兩個電容將直流母線電壓平分，并利用鉗位二極管將輸出中點連接至電容中點，從而輸出三種電平狀態（+Vdc/2, 0, -Vdc/2）。

技術優勢： NPC拓?fù)渥畲蟮膬?yōu)點是開關管承受的電壓僅為直流母線電壓的一半。在1500V系統中，可以使用1200V耐壓的器件，避免了高壓器件的高導通損耗問題。此外，三電平波形顯著降低了輸出諧波含量（THD），減小了輸出濾波器體積 。

SiC的介入： 在全SiC NPC拓?fù)渲?，傳統的硅二極管被SiC肖特基二極管（SBD）取代，甚至主開關管也全部替換為SiC MOSFET。這種“全SiC NPC”方案消除了二極管的反向恢復電流，使得長換流回路中的開關損耗大幅降低。研究表明，采用SiC MOSFET的NPC逆變器在相同功率下，其體積可比IGBT方案縮小40%以上 。

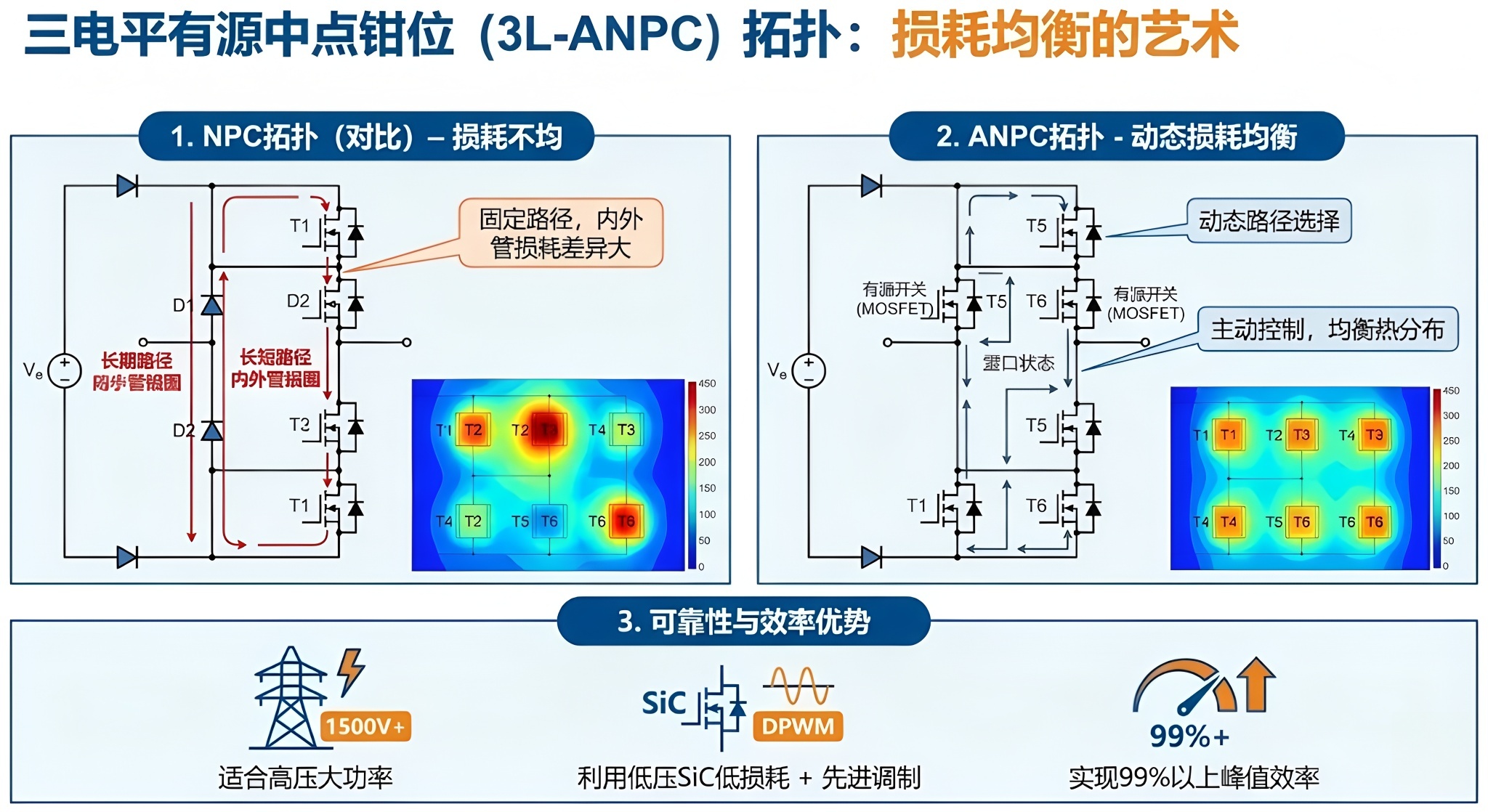

3.2 三電平有源中點鉗位（3L-ANPC）拓?fù)洌簱p耗均衡的藝術

ANPC拓?fù)涫荖PC的演進版本，它將NPC中的鉗位二極管替換為有源開關（MOSFET）。

架構機理： 這種改變賦予了控制策略極大的靈活性。在傳統的NPC中，長換流回路和短換流回路導致內外管損耗分布不均，限制了整個模塊的輸出功率。而ANPC允許通過選擇不同的零電平路徑（由有源開關控制），在不同的開關周期內動態分配導通損耗，從而實現熱分布的均衡 。

可靠性與效率： 這種架構特別適合1500V及以上的高壓大功率場景，因?yàn)樗梢岳玫蛪篠iC器件的超低開關損耗特性，配合先進的調制策略（如斷續脈寬調制 DPWM），實現99%以上的峰值效率 。

3.3 T型（T-Type）三電平拓?fù)洌褐械蛪菏袌?chǎng)的霸主

T型拓?fù)?，又稱中點開關型拓?fù)?，由兩個串聯的主開關管（連接直流母線）和一個雙向開關（連接中點）組成。

導通損耗優勢： 與NPC相比，T型拓?fù)湓谳敵稣蜇?fù)電平時，電流僅流經一個開關管（NPC需流經兩個），因此其導通損耗極低，特別適合部分負載工況。這對于光伏逆變器至關重要，因?yàn)楣夥到y(tǒng)大部分時間工作在非滿載狀態 。

電壓應力挑戰： T型拓?fù)涞娜秉c(diǎn)在于主開關管必須承受全母線電壓。在1500V系統中，這意味著需要1700V或2000V的器件。傳統的硅IGBT在如此高耐壓下開關損耗巨大，限制了開關頻率。

SiC的賦能： 2300V高壓SiC MOSFET的出現使得T型拓?fù)湓?500V系統中重新煥發活力。由于SiC MOSFET的高壓導通電阻不隨耐壓等級呈指數級增加，且開關損耗極低，采用高壓SiC MOSFET的T型逆變器可以同時實現極簡的電路結構和超高的轉換效率，是未來高功率密度組串式逆變器的重要發展方向 。

3.4 飛跨電容（Flying Capacitor）與其他多電平拓?fù)?/p>

除了上述主流拓?fù)?，飛跨電容多電平逆變器（FCMLI）利用電容鉗位電壓，具有高度的模塊化和擴展性。其主要優勢在于倍頻效應，即輸出等效開關頻率是器件開關頻率的N倍，從而極大地減小了濾波電感體積。SiC器件的應用進一步放大了這一優勢，使得兆瓦級逆變器的小型化成為可能 。

4. 混合逆變器架構與雙向能量流控制

混合逆變器不僅僅是光伏逆變器與電池充電器的簡單疊加，而是基于共直流母線的高效能量管理中心。

4.1 雙向DC-DC變換器架構

在電池與高壓直流母線之間，需要一個雙向DC-DC變換器來實現能量的存取。

非隔離型Buck-Boost： 結構簡單，成本低，適用于電池電壓與母線電壓較匹配的場景。但在高壓差應用中（如48V電池對400V母線），效率和占空比限制較為明顯 。

CLLC諧振變換器： CLLC諧振變換器被引入戶用儲能系統。它利用軟開關技術（ZVS/ZCS）實現全負載范圍的高效率，且具有電氣隔離特性，提高了安全性。SiC MOSFET極低的輸出電容（Coss）使得CLLC電路更容易實現軟開關，并能在更高的頻率下運行，顯著減小變壓器體積 。

雙有源橋（DAB）： DAB拓?fù)渫瑯泳邆涓綦x和軟開關特性，且控制策略相對成熟，適合大功率工商業儲能應用 。

4.2 圖騰柱PFC（Totem-Pole PFC）的全面普及

在電網接口側，傳統的升壓PFC電路面臨整流橋導通損耗大的問題。無橋PFC技術，特別是圖騰柱PFC，消除了輸入整流橋，大幅提升了效率。

技術瓶頸與突破： 過去，由于硅MOSFET體二極管反向恢復特性極差（反向恢復電荷Qrr?大），導致圖騰柱PFC無法工作在連續導通模式（CCM），只能用于斷續模式（DCM）或臨界模式（CRM），限制了功率等級。

SiC的關鍵作用： SiC MOSFET的體二極管反向恢復時間幾乎為零。這使得圖騰柱PFC可以安全、高效地運行在CCM模式下，輕松實現雙向整流/逆變功能，且功率因數校正效果極佳。目前，基于SiC的圖騰柱PFC已成為高端混合逆變器的標配架構 。

5. 碳化硅（SiC）MOSFET全面取代IGBT的技術與經濟價值深度剖析

從硅基IGBT向碳化硅MOSFET的轉型，不僅僅是材料的替換，更是對電力電子系統設計邊界的重新定義。以下將從器件物理、系統性能到經濟效益進行多維度的價值拆解。

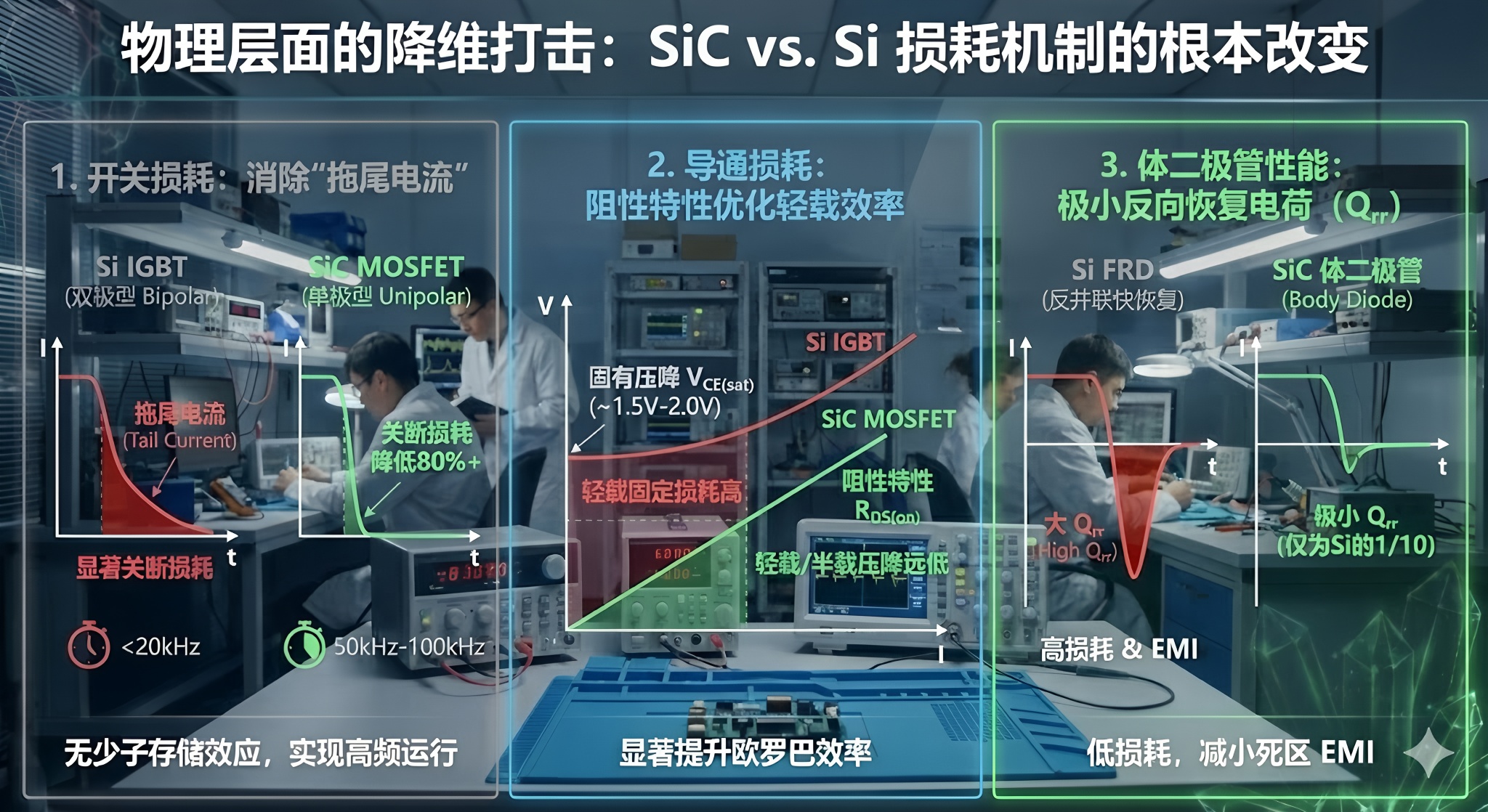

5.1 物理層面的降維打擊：損耗機制的根本改變

SiC材料擁有3倍于硅的禁帶寬度、10倍的臨界擊穿場強和3倍的熱導率。這些物理特性轉化為器件層面的巨大優勢：

開關損耗的消除： IGBT作為雙極型器件，關斷時存在少子復合過程，產生顯著的“拖尾電流”（Tail Current），這是造成關斷損耗的主要原因。而SiC MOSFET是單極型器件，不存在少子存儲效應，關斷過程幾乎瞬間完成。數據顯示，同規格的SiC MOSFET相比IGBT，關斷損耗可降低80%以上，總開關損耗降低70%以上 。這意味著SiC器件可以在50kHz-100kHz的頻率下運行，而IGBT通常被限制在20kHz以下。

導通損耗的優化： IGBT存在固有的集電極-發射極飽和壓降（VCE(sat)?），通常在1.5V-2.0V左右，這意味著即使在輕載下也有固定的導通損耗。SiC MOSFET呈阻性特性（RDS(on)?），在光伏逆變器常見的輕載和半載工況下，其導通壓降遠低于IGBT，從而顯著提升了歐羅巴效率（Euro Efficiency）和加權效率 。

體二極管性能： IGBT模塊通常需要反并聯快恢復二極管（FRD），而SiC MOSFET自帶體二極管。盡管SiC體二極管的導通壓降較高，但其反向恢復電荷（Qrr?）極?。▋H為硅FRD的1/10甚至更低）。這不僅降低了反向恢復損耗，還大幅減小了死區時間內的電磁干擾（EMI） 。

5.2 基本半導體（BASIC Semiconductor）SiC產品的實證分析

通過分析基本半導體的產品規格書，我們可以看到SiC技術在具體產品上的體現：

B3M010C075Z (750V 10mΩ SiC MOSFET) 24: 該器件專為光伏逆變器設計，采用了銀燒結（Silver Sintering）連接技術。銀燒結層的熱導率遠高于傳統焊料，使得結殼熱阻（Rth(j?c)?）低至0.20 K/W。這意味著在同樣的芯片面積下，SiC器件可以傳導更多的熱量，或者在同樣的損耗下運行在更低的結溫，從而極大提升了系統的可靠性和功率密度。此外，其采用了TO-247-4封裝，引入了開爾文源極（Kelvin Source），有效解耦了功率回路與驅動回路的公共源極電感，抑制了高頻開關過程中的柵極振蕩，進一步降低了開關損耗。

B3M013C120Z (1200V 13.5mΩ SiC MOSFET) 24: 這款器件針對高壓直流母線應用，具有極低的輸入電容（Ciss?=5200pF），對于180A級別的器件而言，這極大地減輕了柵極驅動器的負擔，使得納秒級的開關速度成為可能。其雪崩耐受能力保證了在電網浪涌等極端工況下的生存能力。

B3M020140ZL (1400V 20mΩ SiC MOSFET) 24: 針對1500V系統的特殊需求，該器件提供了1400V的耐壓裕量，同時保持了20mΩ的低導通電阻。這在硅基器件中是難以想象的——同耐壓的硅MOSFET電阻會高出數倍，而IGBT則受限于開關速度。

5.3 系統級價值：LCOE的終極優化

雖然SiC器件的BOM成本高于IGBT，但其帶來的系統級價值足以覆蓋溢價并產生額外收益（即更低的LCOE）：

磁性元件小型化： 根據電磁感應定律，變壓器和電感的體積與工作頻率成反比（V∝1/f）。SiC將開關頻率提升3-5倍，直接導致電感和變壓器的體積、重量和銅損減半。這不僅降低了磁性元件的成本，還減少了機柜尺寸和運輸安裝成本 。

散熱系統瘦身： 由于總損耗降低（效率從98%提升至99%意味著損耗減半），散熱器的體積和重量可大幅縮減。甚至可以從液冷方案轉為強制風冷，或從風冷轉為自然冷卻，降低了系統的復雜度和維護成本 。

發電量增益： 在光伏電站25年的生命周期中，SiC逆變器更高的加權效率（特別是在弱光和部分遮擋下的輕載效率）意味著更多的上網電量。對于320kW級別的組串式逆變器，1%的效率提升在全生命周期內帶來的電費收益遠超器件的差價 。

應對高溫環境： 光伏逆變器常部署在沙漠等高溫環境。SiC器件耐受175°C甚至更高的結溫，且其導通電阻隨溫度上升的漂移遠小于硅器件，保證了高溫環境下的額定功率輸出，減少了降額運行帶來的發電損失 。

6. 320kW光伏逆變器解決方案

在追求極致性?xún)r(jià)比的大功率組串式逆變器（如320kW機型）設計中，全SiC方案技術提供了一條極具吸引力的路徑。

6.1 320kW高功率組串式逆變器架構

320kW是目前工商業和地面電站的主流高功率規格。為了在有限的體積（通常需滿足兩人搬運或簡易安裝要求）內實現如此高的功率，設計必須極致緊湊。

方案推測： 基于基本半導體的產品線 ，該方案極可能采用了多路MPPT Boost級聯三電平逆變器的架構。

SiC的作用： 在Boost環節，使用SiC MOSFET（如B3M013C120Z）可以大幅提升開關頻率，減小Boost電感的體積，這是實現高功率密度的關鍵。在逆變環節，可能采用ANPC拓?fù)洹?/p>

價值體現： 相比于傳統方案，基于SiC的320kW方案在重量上可減輕30%以上，體積減小40%，使得原本需要機械吊裝的設備變得更加靈便，極大降低了EPC（工程總承包）的施工難度和成本。

7. 結論與展望

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。

光伏與混合逆變器正處于一場以半導體材料為核心的技術革命中。拓?fù)浼軜?gòu)上，向高壓（1500V+）、多電平（ANPC、T-Type）和雙向功率流（圖騰柱PFC、雙向DC-DC）的演進，為碳化硅器件的大規模應用鋪平了道路。

數據和研究表明，SiC MOSFET并非僅僅是IGBT的替代品，它是下一代電網基礎設施的基石。其在降低損耗、提升頻率、縮小體積和增強熱穩定性方面的全方位優勢，使得光伏逆變器能夠以更低的系統成本提供更高的能源產出。盡管目前IGBT在超大功率（如集中式逆變器）和低成本市場仍占有一席之地，但隨著SiC襯底成本的下降和8英寸晶圓產線的成熟，SiC將在2025年及以后加速滲透，特別是在光儲充一體化和構建新型電力系統的浪潮中，全SiC架構將成為光伏和混合逆變器的標準配置。
