?變電站集中監控系統

35kV-750kV 變電站集中監控系統是對變電站輔助設備進行監視和控制的系統，適用于 35kV-750kV 變電站的設計和建設，涵蓋火災消防、安全防衛、動環、智能鎖控、智能巡視等子系統，為變電站運行提供全方位保障。

一、設計原則與架構

1.1 核心設計原則

輔控系統的設計遵循 “一體設計、數字傳輸、標準接口、遠方控制、智能聯動” 五大核心原則，具體要求包括：

軟硬件選型堅持自主可控、安全可靠、先進適用，確保系統長期穩定運行；

采用開放式架構，支持設備集成與功能優化整合，適配不同變電站運行管理模式；

擴建兼容性強，站控層設備按終期規模配置，前端設備按本期規模部署，擴建不影響現有功能運行。

1.2 適用范圍與核心定義

本系統適用于 35kV-750kV 電壓等級變電站的輔助設備監控，涵蓋一次設備在線監測、安全防衛、火災消防、動環控制、智能鎖控、智能巡視等各類輔助設備的監視與控制。

其中，輔助設備指為變電站監控提供支撐的各類設備，包括在線監測裝置、安防設備、消防設備、環境傳感器、智能鎖具、視頻監控設備、巡檢機器人等；輔控系統則是對這些設備進行集中管理的一體化平臺，通過分層部署與智能聯動，實現全場景監控需求

二、核心功能

（一）總體功能

系統可對各子系統信息進行分類存儲、智能聯動、綜合展示及信息遠傳，能接收主站控制指令，實現對受控設備的遠程控制。各子系統支持脫網運行，站控層主機故障時，仍可正常工作并完成報警、記錄及存儲。

（二）各子系統功能

火災消防子系統：接入火災自動報警系統及模擬量變送器等設備，采集、傳輸火災報警信息?；馂淖詣訄缶到y具備聲光報警與消防聯動控制功能，火災發生時，發出聲光報警信號，自動停止送、排風系統和空調系統運行。設有消防控制室時，室內配置可直接報警的外線電話。

安全防衛子系統：接入紅外雙鑒探測器、紅外對射探測器、門禁控制器、電子圍欄等設備，采集和傳輸周界入侵告警信息。具備布防和撤防功能，可控制和管理門禁設備，采集、存儲和上送人員出入信息。支持刷卡、密碼、卡和密碼組合、多卡、遠程控制等開門方式，可選配人臉識別、指紋識別開門功能，且具備緊急一鍵報警功能。

動環子系統：接入微氣象、溫濕度、水位、SF6/O?含量、水浸、漏水等傳感器，實時采集、處理和上送站內環境數據?？煽刂瓶照{、除濕機、采暖、風機、水泵、照明等設備，能設定環境信息告警值，及時告警，環境監測傳感器具備正常工作指示及異常告警功能，可根據實際情況選擇支持無線傳感器接入。

智能鎖控子系統：對變電站內各類鎖具（不含防止電氣誤操作的鎖具）和電子鑰匙進行控制和管理，實現開鎖權限、記錄和流程的智能化管控。具備刷卡、密碼等多種身份認證方式，可上送開鎖任務、人

員及鎖具配置信息，下發開鎖任務到電子鑰匙。網絡故障時，可通過鎖控監控終端直接對鑰匙授權，并記錄授權信息和開鎖信息。

智能巡視子系統：由巡檢機器人、視頻設備等組成，實現數據采集、自動巡視、智能分析、實時監控、智能聯動、遠程操作等功能。前端設備包括全景攝像機、高清槍機、高清球機等，高清攝像機具備夜視功能。

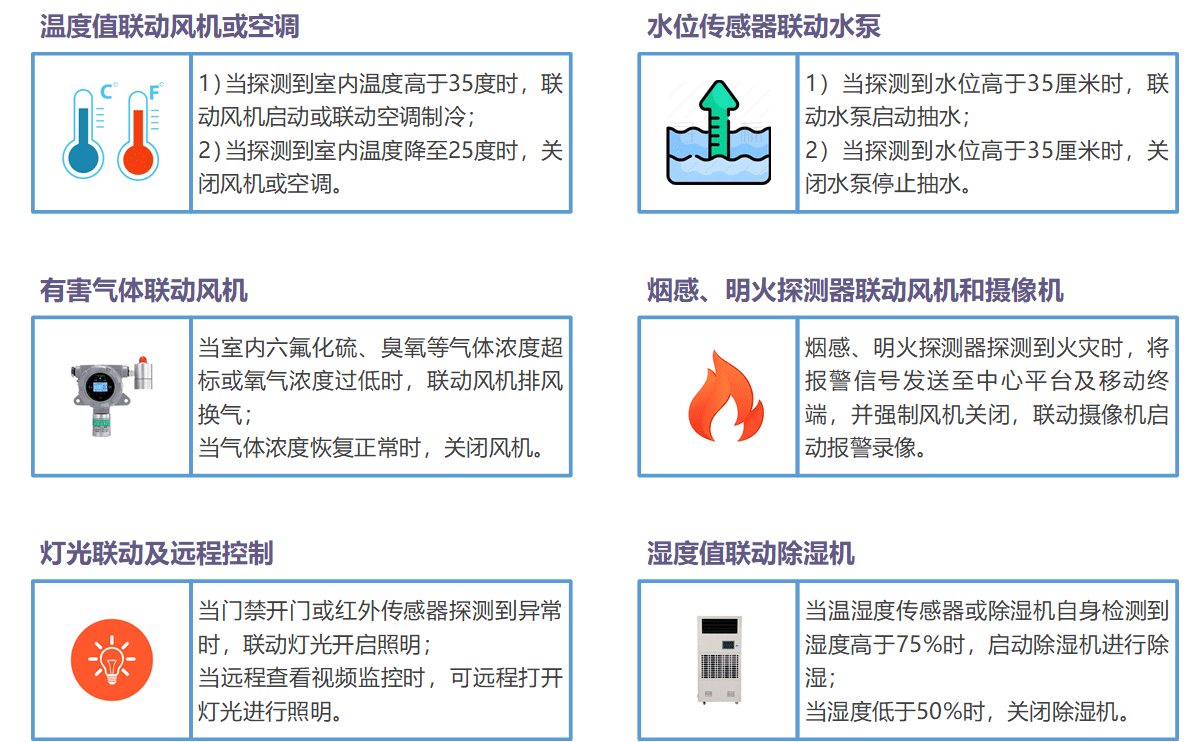

聯動功能：涵蓋主輔聯動、子系統間聯動及子系統內部聯動。支持監控主機、綜合應用服務器及智能巡視主機之間的聯動控制，智能巡視主機可接收聯動信號并自動生成巡視任務。支持用戶自定義設備聯動，包括照明、暖通、火災消防、環境監測等相關設備的聯動，如夜間或照明不良時啟動攝像機可聯動輔助燈光，火災發生時聯動攝像機跟蹤拍攝、解鎖門禁、切斷相關設備電源等。

三、設備配置與布置

（一）設備配置

火災消防子系統：根據探測區域及電氣設備特點，配置不同類型火災探測器，各房間及預制艙配置點型感溫感煙火災探測器或吸氣式感煙探測器，蓄電池室配置防爆感煙火災探測器，變壓器室、電纜夾層等區域配置纜式線型定溫火災探測器，GIS 室配電裝置室配置線型紅外光束感煙探測器。每個防火分區至少設置一個手動火災報警按鈕，模塊根據實際需要配置，同時配置消防水池液位變送器、消防管網壓力變送器及消防電源電壓變送器。

安全防衛子系統：配置 1 套安防監控終端，變電站圍墻配置電子圍欄，大門入口宜配置紅外對射探測器，各設備室對外門窗處可配置紅外雙鑒探測器，大門入口及主要設備室配置門禁，大門入口設置門鈴，有人值班變電站的監控室配置緊急報警按鈕，需遠傳報警信息至報警中心的變電站可在門衛室配置防盜報警控制器。

動環子系統：配置 1 套動環監控終端，主要一次設備室、二次設備室及預制艙配置溫濕度傳感器，存在絕緣氣體泄露隱患的設備室配置絕緣氣體泄露監測傳感器，電纜層、室外電纜溝等區域配置水浸傳感器，集水井配置水位傳感器，主控樓樓頂配置一體化微氣象傳感器，有燈光補充需求的場地配置輔助燈光，同時配置空調控制器、風機控制器等設備。

智能鎖控子系統：220kV 及以下等級變電站配置 1 臺鎖控控制器、兩把電子鑰匙及一把備用機械緊急解鎖鑰匙；220kV 以上等級變電站配置 1 臺鎖控控制器、四把電子鑰匙及一把備用緊急解鎖鑰匙。鎖具部署在全站屏柜門鎖、箱門鎖等位置，消防小室門、水泵房門等常開場合不部署鎖具。

智能巡視子系統：配置巡檢機器人、硬盤錄像機及各類攝像機，站區大門、站內場地等區域安裝球形攝像機，戶外設備區可安裝云臺攝像機，變壓器、高抗等重要區域配置高清固定攝像機、紅外熱成像攝像機等，建筑樓頂或設備區最高點構架安裝全景攝像機，站區大門正對入口處安裝槍型攝像機，變電站周界等戶外場地攝像機附近可按需裝設防水射燈。

（二）設備布置

綜合應用服務器、智能巡視主機分別組柜布置于二次設備室或計算機室。

在線監測終端就近安裝在間隔內智能控制柜內，無就地智能控制柜的單獨組柜，就地布置于配電設備所屬場區。

火災報警控制器和消防聯動控制器設置在有人值班場所，無相關場所則設置于主控室；點型火災探測器吸頂安裝于戶內屋面；線型紅外光束感煙探測器安裝于戶內墻壁，安裝高度根據頂棚高度調整；纜式線型定溫火災探測器纏繞變壓器、高壓電纜等設備布置。

安防監控終端、動環監控終端等可布置于匯控箱或輔助設備二次屏柜內；電子圍欄采用圍墻壁頂部支架安裝，主機可墻裝或落地安裝；防盜報警控制器和緊急報警按鈕布置在有人值班場所；門禁壁掛安裝，高度距地面 1.3-1.5m，控制器宜組柜安裝；紅外對射探測器安裝在大門兩側圍墻頂部，射線高度高于大門頂部 120mm±10mm；紅外雙鑒探測器安裝在設備室門上方墻壁，底部距門頂部大于 0.2m，側面距門側 0.2m。

溫濕度傳感器、照明控制器壁掛安裝，高度距地面 1.3-1.5m；SF6/O?傳感器落地安裝于 GIS 設備下方地面；水位傳感器安裝離集水井墻壁 10cm 處，深度與集水井一致；水浸傳感器、漏水傳感器安裝于易積水或漏水區域地面；微氣象傳感器安裝于變電站屋頂最高處；輔助燈光立桿安裝在圍墻四角，高度隨攝像頭立桿高度確定。

鎖控監控終端、電子鑰匙集中部署于主控室操作臺，鎖具安裝于屏、柜、箱等；槍型固定攝像機一般壁裝；車牌識別攝像機立桿安裝，高度 1.3 米；球形攝像機戶外宜立桿安裝或布置在建筑外墻，戶內采用壁裝、吸頂或吊裝，戶外安裝高度 3.5-4 米；云臺攝像機安裝方式與球形攝像機類似；全景攝像機布置于站內圍墻或建筑視野開闊的高處。攝像機安裝滿足帶電作業安全距離要求，并采取防雷擊損壞措施。
