一、項目背景與痛點

某中型精細化工企業3萬噸/年聚酯樹脂生產線，核心工序?yàn)榉磻?yīng)釜聚合階段的壓力精準管控（工藝要求 0.8-1.2MPa）。該產線主控系統采用匯川 AC700系列 PLC（原生支持EtherCAT總線），關鍵壓力監測設備選用 E+H PMP71智能變送器（僅支持Modbus RTU協議），投運后暴露出核心問題：

協議兼容壁壘：匯川 PLC的 EtherCAT總線與E+H PMP71的Modbus RTU協議無法直接通訊，原臨時方案采用串口服務器轉接，數據傳輸延遲達 200ms，壓力超調 /欠調率高達 12%，樹脂產品批次不合格率約 7%；

穩定性差：串口服務器無工業級防護，在化工車間強電磁干擾、高溫（45℃）環境下，每月因通訊中斷停機 3-4次，單次停機損失超 3萬元；

運維復雜：串口服務器無數據診斷功能，變送器故障（如膜片堵塞）無法實時預警，需人工逐個排查，平均故障處理時間超 2小時；

擴展受限：原方案僅支持 8 臺 Modbus設備接入，無法滿足后期新增 10臺液位 /溫度變送器的擴容需求。

為解決上述問題，項目選用工業級EtherCAT轉 Modbus網關模塊（支持 EtherCAT主 /從站、Modbus RTU/TCP雙向轉換，Ex d IIB T4防爆認證）作為協議轉換核心，重構通訊架構。

二、解決方案設計

1.系統核心架構

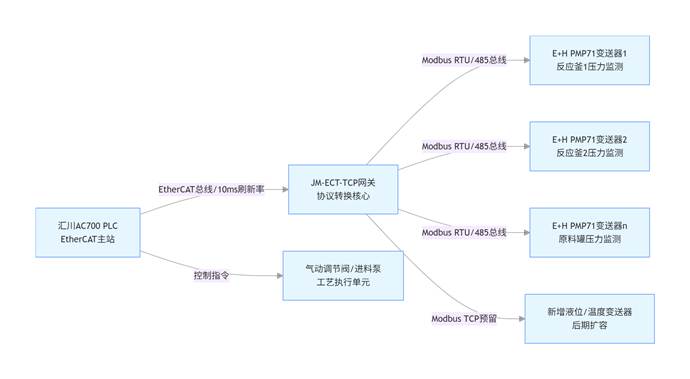

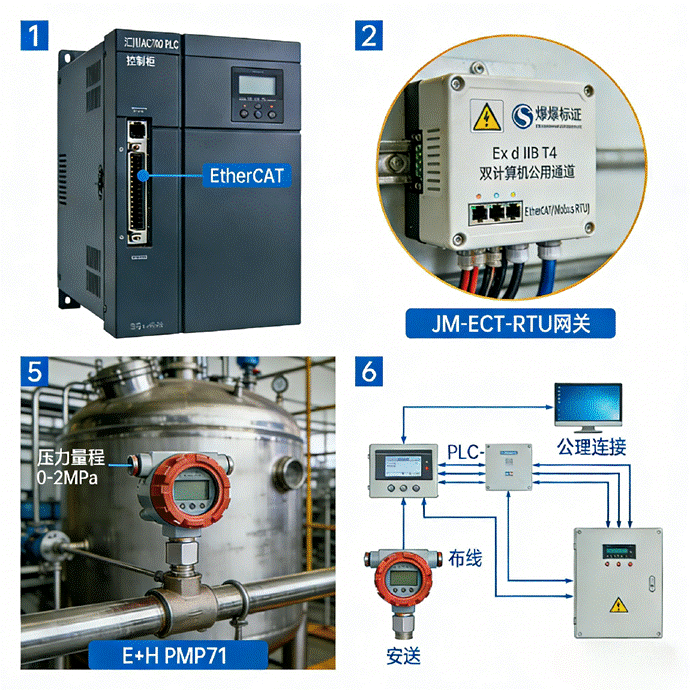

以協議轉換網關為橋梁，實現匯川 AC700 PLC（EtherCAT主站）與 18臺 E+H PMP71變送器（Modbus RTU從站）的低延遲、高可靠數據交互，同時預留 Modbus TCP接口適配后期新增設備，架構如下：

2.跨協議數據交互與工藝適配設計

（1）數據映射與格式兼容方案

針對匯川 PLC的 32位整數數據格式與 E+H PMP71的 16位浮點型壓力數據差異，網關模塊內置智能轉換算法，實現數據無損交互：

壓力數據映射：將 PMP71寄存器 40001（壓力實測值，浮點型）拆分為高 8位、低 8位，通過網關轉換為 PLC可識別的 32位整數，再由 PLC程序還原為實際壓力值（精度誤差≤±0.001MPa）；

狀態信號映射：PMP71的設備狀態碼（寄存器 40002）對應映射至 PLC輸入?yún)^(qū) I0.0-I0.7，其中 00H為正常、01H為超量程、02H為膜片故障，實現故障信號快速識別；

控制指令映射：PLC下發的量程校準、零點清零指令（QW2000-QW2001），經網關轉換為 Modbus RTU寫入指令，直接作用于 PMP71的控制寄存器（40010-40011），無需現場操作變送器。

（2）化工工況專項適配設計

防爆安全適配：協議轉換網關采用隔爆型外殼設計，符合 Ex d IIB T4防爆標準，與 PMP71的防爆等級匹配，安裝于反應釜附近防爆區域，電纜進線口采用防爆密封接頭，杜絕可燃?xì)怏w泄漏風險；

抗干擾適配：針對化工車間變頻器、大功率電機產生的電磁干擾，網關啟用硬件濾波 +軟件校驗雙重防護：485總線接口內置 TVS瞬態抑制二極管，抑制浪涌電壓；數據傳輸采用 CRC-16校驗算法，每幀數據添加校驗碼，確保信號傳輸正確率 100%；

寬溫環境適配：網關支持 - 40~85℃寬溫運行，采用工業級元器件與散熱設計，在車間夏季高溫（45℃）、冬季低溫（-10℃）環境下穩定工作，無死機或性能衰減現象；

斷網應急適配：啟用網關 “斷鏈緩存 +本地報警” 功能，當 EtherCAT總線斷網時，網關自動緩存最近 100組壓力數據（緩存時長≥2小時），同時通過 DO口觸發現場聲光報警，提醒運維人員處理；通訊恢復后，緩存數據自動補傳至 PLC，避免工藝數據缺失。

（3）系統集成與擴容適配

與 PLC系統集成：工業智能網關通過 EtherCAT總線與匯川 AC700 PLC實現即插即用，支持 PLC的 CoE（CANopen over EtherCAT）協議，可通過 PLC編程軟件直接配置網關參數、映射數據地址，無需額外安裝驅動；

與上位系統集成：網關支持將壓力數據、設備狀態通過 Modbus TCP上傳至 MES系統，實現生產數據追溯與設備遠程監控，滿足化工行業合規監管要求；

后期擴容適配：網關內置 64個 Modbus從站地址分配通道，當前僅占用 18個（對應 18臺 PMP71），剩余通道可直接接入新增的液位、溫度變送器，無需新增網關或重新布線，擴容時僅需在網關配置軟件中添加從站地址與寄存器映射關系，即可完成設備接入。

4. PLC程序邏輯設計

匯川 PLC通過 EtherCAT總線讀取協議轉網關轉發的壓力數據，核心控制邏輯：

實時對比壓力實測值與工藝設定值（0.8-1.2MPa），偏差≥0.05MPa時，調整氣動調節閥開度；

監測變送器狀態碼，狀態碼異常（如膜片故障、超量程）時，立即觸發聲光報警并暫停進料；

記錄每批次壓力數據，生成工藝報表，滿足化工行業數據追溯合規要求。

三、項目實施效果

通訊性能大幅提升：壓力數據傳輸延遲從 200ms降至 10ms，壓力超調 /欠調率從 12%降至 0.3%，樹脂產品良率從 93%提升至 99.5%，年減少次品損失超 50萬元；

穩定性顯著增強： 網關的工業級防護與抗干擾設計，使通訊故障停機次數降至 0次 /月，年減少產能損失超 36 萬元；

運維成本降低：網關的故障診斷功能可實時定位異常變送器，故障處理時間從 2小時縮短至 10分鐘，每班減少 1名巡檢人員，年人工成本節約約 12萬元；

擴展能力滿足需求：支持最多 64臺 Modbus設備接入，后期新增的 10臺液位 /溫度變送器無需額外部署網關，僅需配置寄存器映射即可接入，擴容成本降低 70%；

合規性達標：整套系統通過化工行業防爆安全驗收，壓力數據可追溯周期≥1年，滿足環保與安全生產監管要求。

四、 網關核心價值總結

本案例中，網關成為化工產線跨協議通訊的核心樞紐，其適配化工行業的核心優勢體現在：

協議無縫轉換：原生支持EtherCAT與 Modbus RTU/TCP雙向轉換，無需二次開發，直接適配匯川 PLC與 E+H PMP71；

工業級可靠性：Ex d IIB T4防爆認證、-40~85℃寬溫運行、IP65防護，完全適配化工車間惡劣環境；

低延遲高精準：10ms數據刷新率 +分布式時鐘同步，滿足化工工藝對壓力監測的實時性要求；

易運維易擴展：故障診斷、數據緩存、大容量設備接入能力，適配化工產線長期運行與擴容需求。

該方案可復制至化工行業反應釜、儲罐、管道等壓力 /液位監測場景，尤其適合存量 EtherCAT PLC系統接入 Modbus儀表的改造項目，改造成本僅為全系統替換的 1/6，投資回收期≤6個月。

總結

協議轉換網關精準解決了匯川 EtherCAT PLC與 E+H PMP71Modbus RTU變送器的協議兼容問題，核心實現 10ms低延遲數據傳輸；

方案兼顧化工行業防爆、抗干擾、高可靠的核心需求，顯著提升工藝穩定性與產品良率；

網關的擴展能力與易運維特性，大幅降低產線后期擴容與維護成本，具備強行業復制性。
