一、項目背景與痛點

某省級熱電聯產企業 3×130t/h循環流化床鍋爐機組，承擔著區域工業蒸汽供應與居民供暖雙重任務。該機組主蒸汽流量計量系統采用倍福 CX5140系列 PLC（原生支持 EtherCAT總線）作為主控單元，核心計量設備選用橫河 DY渦街流量計（支持 Modbus RTU協議，測量介質為飽和蒸汽，工況參數：壓力 3.82MPa、溫度 450℃）。

系統投運初期采用 “串口服務器 +協議轉換軟件” 的臨時方案，暴露出以下核心問題：

協議兼容壁壘：倍福 PLC 的 EtherCAT總線與橫河 DY渦街流量計的 Modbus RTU協議無法直接通訊，串口服務器轉發存在數據丟包現象，蒸汽流量數據刷新率僅為 1次 /秒，無法滿足鍋爐負荷實時調節的需求（工藝要求刷新率≥10次 /秒）；

數據精度不足：串口服務器無浮點型數據轉換功能，橫河 DY輸出的蒸汽標況體積流量（浮點型）經強制轉換后誤差達 2.3%，導致鍋爐熱效率核算偏差超 1.5%，影響能耗考核精度；

穩定性差：電廠車間存在高壓電磁干擾、高濕度（相對濕度 85%）環境，串口服務器無工業級防護，每月因通訊中斷導致蒸汽計量失準 3-4次，單次故障影響蒸汽供銷結算時長超 4小時；

運維復雜：串口服務器無設備狀態診斷功能，流量計故障（如傳感器結垢、信號衰減）無法實時預警，需人工到現場拆機排查，平均故障處理時間超 2小時。

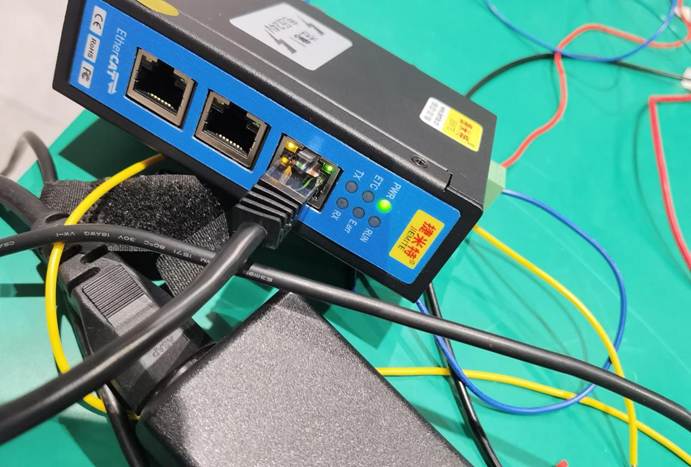

為解決上述問題，項目選用工業級 EtherCAT轉 Modbus RTU網關（支持 EtherCAT從站、Modbus RTU主站，寬溫 - 40~85℃，防護等級 IP30）作為協議轉換核心，重構蒸汽流量計量通訊架構。

二、解決方案設計

1.系統核心架構

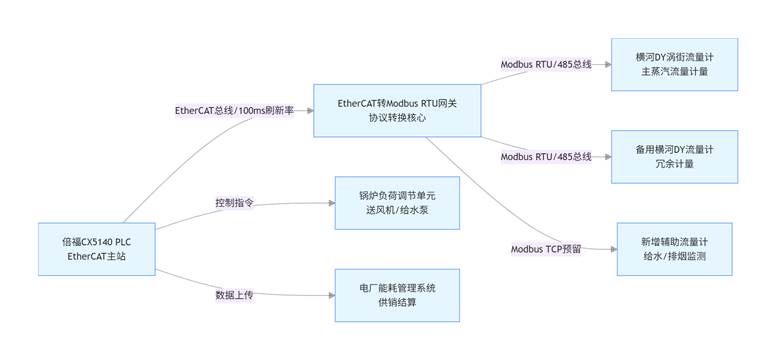

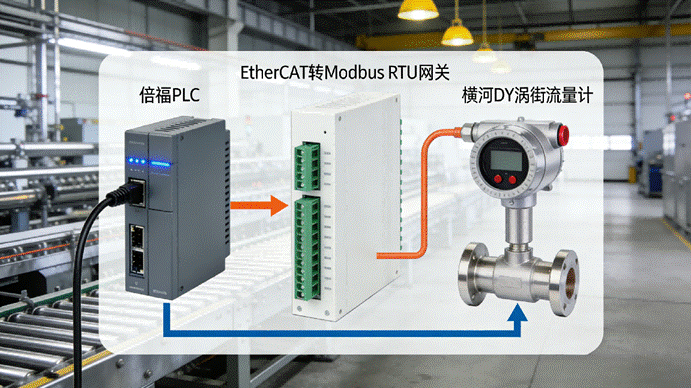

以 EtherCAT轉 Modbus RTU協議轉換網關為橋梁，實現倍福 CX5140 PLC（EtherCAT 主站）與橫河 DY渦街流量計（Modbus RTU從站）的低延遲、高精度數據交互，同時預留 Modbus TCP接口，可擴展接入鍋爐給水、排煙等輔助測點流量計，架構如下：

2.跨協議數據交互與電廠工況適配設計

（1）高精度數據映射方案

針對橫河 DY渦街流量計的浮點型數據格式與倍福 PLC的 32位整數格式差異，網關內置蒸汽流量專用轉換算法，實現數據無損交互：

流量數據映射：將橫河 DY 寄存器 40001-40002（標況體積流量，32位浮點型）直接映射至倍福 PLC的輸入?yún)^(qū)（% IW2000-% IW2001），網關自動完成浮點型到 PLC兼容格式的轉換，數據誤差≤±0.1%；

狀態信號映射：橫河 DY的設備狀態碼（寄存器 40003）映射至 PLC輸入位（% IX200.0-% IX200.7），其中 00H為正常、01H 為傳感器故障、02H為超量程，實現故障信號實時識別；

補償參數映射：PLC下發的蒸汽壓力 /溫度補償參數（% QW2000-% QW2001），經網關轉換為 Modbus RTU寫入指令，同步至橫河 DY的補償寄存器（40010-40011），實現實時溫壓補償，提升流量計量精度。

（2）電廠工況專項適配設計

抗電磁干擾適配：網關 485接口內置隔離變壓器與 TVS瞬態抑制二極管，可承受 ±15kV靜電放電沖擊，有效抵御電廠高壓柜、變頻器產生的電磁干擾，信號傳輸正確率達 100%；

高濕度環境適配：網關采用密封式金屬外殼，內部電路板噴涂三防漆，在相對濕度 85%的電廠車間長期運行無短路、腐蝕現象；

冗余備份適配：配置 2臺網關一用一備，通過 EtherCAT總線心跳檢測實現故障自動切換，切換時間≤50ms，確保蒸汽計量數據不中斷；

斷網應急適配：啟用網關 “本地緩存 +斷點續傳” 功能，當 EtherCAT總線斷網時，網關自動緩存最近 1000組流量數據，通訊恢復后自動補傳至 PLC，保障能耗結算數據完整。

4. PLC程序邏輯設計

倍福 PLC通過 EtherCAT總線讀取網關轉發的流量數據，核心控制邏輯：

實時負荷調節：對比主蒸汽實測流量與負荷設定值，偏差≥5t/h時，自動調整送風機轉速與給水泵頻率，維持鍋爐負荷穩定；

冗余切換邏輯：當主流量計狀態碼異常時，PLC立即切換至備用流量計數據，同時觸發聲光報警，通知運維人員處理；

能耗核算邏輯：根據實時流量數據與蒸汽參數，自動計算鍋爐熱效率、單位發電量煤耗，生成能耗報表并上傳至電廠管理系統，支撐供銷結算。

三、項目實施效果

通訊性能與精度雙提升：蒸汽流量數據刷新率從 1次 /秒提升至 10次 /秒，數據誤差從 2.3%降至 0.1%，鍋爐熱效率核算偏差縮小至 0.3%以內，能耗考核精度滿足國標要求；

系統穩定性顯著增強：網關模塊的工業級防護與冗余設計，使通訊故障次數降至0次/月，蒸汽計量數據連續穩定運行，年減少供銷結算糾紛損失超20萬元；

運維成本大幅降低：網關的故障診斷功能可實時定位流量計異常，故障處理時間從2小時縮短至15分鐘，每班減少 1名巡檢人員，年人工成本節約約8萬元；

擴展能力滿足需求：網關預留的 Modbus TCP接口，可直接接入后續新增的給水、排煙流量計，無需額外部署網關，擴容成本降低 60%；

合規性達標：整套系統通過電力行業計量器具檢定，流量數據可追溯周期≥3年，滿足電廠能耗管控與環保監管要求。

四、網關核心價值總結

本案例中，EtherCAT轉 Modbus RTU協議轉換網關成為電廠蒸汽流量計量系統的核心樞紐，其適配電力能源領域的核心優勢體現在：

協議無縫轉換：原生支持 EtherCAT與 Modbus RTU雙向轉換，無需二次開發，直接適配倍福 PLC與橫河 DY渦街流量計；

高精度數據保持：內置蒸汽流量專用轉換算法，實現浮點型數據無損傳輸，滿足電廠計量級精度要求；

工業級高可靠性：寬溫運行、抗電磁干擾、冗余備份設計，完全適配電廠復雜工況；

易運維易擴展：故障診斷、數據緩存、大容量設備接入能力，適配電廠長期運行與擴容需求。

該方案可復制至電力行業鍋爐、汽輪機、輸汽管網等流量計量場景，尤其適合存量 EtherCAT PLC系統接入 Modbus儀表的改造項目，改造成本僅為全系統替換的 1/5，投資回收期≤8個月。

總結

工業級 EtherCAT轉 Modbus RTU網關精準解決了倍福 PLC與橫河 DY渦街流量計的協議兼容問題，核心實現高精度、低延遲的蒸汽流量數據傳輸；

方案兼顧電力行業高電磁干擾、高濕度的工況需求，顯著提升蒸汽計量系統的穩定性與精度；

網關的擴展能力與易運維特性，大幅降低電廠后期擴容與維護成本，具備強行業復制性。
