ARK7028模擬高清數字視頻解碼器深度解析，技術黨必看！
各位電子圈的大佬、技術發燒友們看過來！今天給大家扒一款超實用的芯片——ARK7028模擬高清數字視頻解碼器，從功能到應用全解析，不管是做項目還是選型都能用得上，干貨滿滿，建議收藏慢慢看～

一、芯片核心定位
ARK7028是ARK開陽電子推出的一款高集成度模擬HD解碼IC，核心作用就是把模擬高清信號或者CVBS信號（包括弱信號、失真信號）轉換成標準的ITU656 YUV 4:2:2分量視頻，最高支持1920*1080分辨率輸出，還自帶MIPI CSI-2發射器，兼容性拉滿。

二、逆天功能亮點，看完直呼夠用
1.多標準+多通道兼容：支持720P@25Hz、720P@30Hz、1080P@25Hz、1080P@30Hz等高清格式，還有CVBS_PAL/NTSC標清格式，4路模擬輸入可任選1路輸出，日常項目需求全覆蓋。
2.高規格硬件配置：10位CMOS視頻ADC轉換器，模擬帶寬達75MHz，差分相位和增益都控制在2%/2°以內，轉換精度超高；內置2D梳狀濾波器， luminance和chrominance分離更干凈，還有視頻降噪功能，畫面質量有保障。
3.智能自動適配：自動檢測場頻（50/60Hz）、彩色副載波頻率（3.58MHz/4.43MHz），自動切換NTSC、PAL、HD標準，不用手動調試，適配性極強。
4.靈活控制+輸出：支持I2C總線編程，亮度、對比度、飽和度、色調、銳度都能調；輸出格式可選ITU656/ITU601（8位YCbCr 4:2:2）或MIPI，MIPI最高支持2條數據 lane，滿足不同接口需求。
5.低功耗+高可靠性：功耗不到200mW，3.3V和1.2V雙電源供電；ESD-HBM達±2KV，符合MSL 3級標準，工作溫度范圍-40℃+85℃，存儲溫度-55℃+150℃，惡劣環境也能穩得住。
6.極簡外圍設計：只需要一顆27MHz晶體，就能支持所有視頻標準，簡化PCB布局，降低成本。

三、適用場景，看看你用得上嗎？
?安防監控+電視盒子：這是最核心的應用場景，把模擬攝像頭信號轉換成數字信號，傳輸更穩定。
?便攜式電視、帶模擬電視功能的數碼相框：小巧體積+低功耗，完美適配移動設備。
?其他需要模擬視頻轉ITU656/ITU601/MIPI的場景：比如工業檢測設備、車載視頻系統等，通用性超強。

四、關鍵參數速覽（避坑必備）
類別 關鍵參數 數值
電源 數字IO供電（VDDIO） 3.3V（3.0-3.6V）/1.8V（1.72-1.98V）
核心供電（VDD） 1.2V（1.1-1.32V）
模擬供電（AVDD33/AVDD12） 3.3V/1.2V
溫度 工作環境溫度 -40℃~+85℃
結溫 -40℃~+125℃
封裝 類型 40-pin QFN
通信 I2C速率 最高400 KBit/s
功耗 總功耗 ＜200 mW

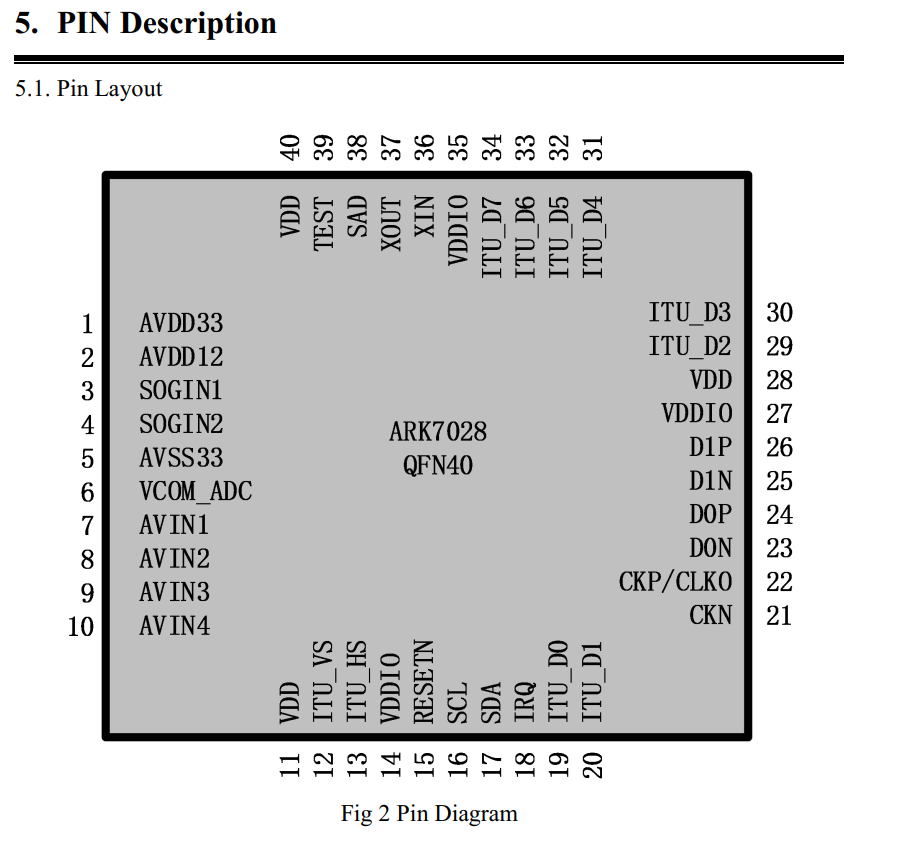

五、_pin功能小提醒（接線不踩雷）
?模擬輸入：AVIN1-AVIN4對應4路模擬信號輸入，SOGIN1/SOGIN2是同步信號輸入。
?電源引腳：注意AVDD33（ADC供電）、AVDD12（模擬供電）、VDD（核心數字供電）、VDDIO（IO供電）的區分，別接錯電壓！
?控制+輸出：SCL/SDA是I2C的時鐘和數據線，ITU_D0-ITU_D7是ITU656數據輸出，CKP/CKN、D0P/D0N等是MIPI輸出引腳。

六、總結
ARK7028這款芯片的優勢太明顯了：集成度高、兼容性強、功耗低、外圍簡單，而且價格大概率很親民（畢竟定位民用和工業通用場景），不管是新手做項目練手，還是老手產品選型，都是性價比很高的選擇。
如果有大佬有相關疑問，或需要技術資料，歡迎在評論區交流討論～ 后續有更多芯片解析，關注不迷路！
