隨著人工智能（AI）大模型參數量從千億級邁向萬億級，算力基礎設施正經歷一場前所未有的能源與架構革命。英偉達（NVIDIA）Blackwell架構的推出，特別是GB200 NVL72機架式系統的問世，標志著數據中心供電架構從傳統的分布式12V/48V向集約化、高壓化的800V高壓直流（HVDC）架構演進的轉折點。單機架功率密度突破120kW并向1MW邁進，使得傳統供電方式在銅排損耗、布線空間及熱管理層面面臨物理極限。

傾佳電子剖析英偉達新一代GPU的直流供電架構，深入解構從電網側到芯片側的功率轉換鏈路，重點聚焦于從800V直流母線到57V中間總線（Intermediate Bus）的關鍵DC/DC轉換環節。報告將詳細探討這一環節的主流拓?fù)浼軜?gòu)（如LLC諧振變換器、ISOP架構），并結合碳化硅（SiC）功率器件的物理特性，論證其在此類高壓、高頻、高功率密度應用中的不可替代性。通過引入深圳基本半導體（BASIC Semiconductor）等廠商的1200V SiC MOSFET實測數據與可靠性報告，傾佳電子進一步量化了SiC器件在提升系統效率、縮小體積及保障全生命周期可靠性方面的具體價值。

800V轉57V架構不僅是電壓等級的提升，更是對數據中心能源利用效率（PUE）、空間利用率及電池備份系統（BBU）集成方式的系統性重構。其中，57V作為針對16串磷酸鐵鋰（LiFePO4）電池優化的浮充電壓標準，成為了連接高壓傳輸與低壓計算的關鍵樞紐。

1. 算力時代的能源危機與架構重構

1.1 摩爾定律后的“熱力學定律”挑戰

在通用計算時代，摩爾定律推動了晶體管密度的增加，但登納德縮放比例定律（Dennard Scaling）的失效導致功耗密度急劇上升。進入AI時代，這一趨勢呈指數級放大。早期的數據中心機架功率密度通常維持在10kW至15kW之間，主要服務于CPU負載。然而，隨著GPU成為算力核心，特別是NVIDIA H100及隨后的Blackwell B200的出現，單芯片熱設計功耗（TDP）已突破1000W大關。

NVIDIA GB200 NVL72系統將72顆Blackwell GPU和36顆Grace CPU通過NVLink Switch互連，構建成一個巨型計算單元。該系統的峰值功耗高達120kW 。若沿用傳統的12V直流配電架構，輸送120kW功率將產生高達10,000安培的電流。根據焦耳定律（Ploss?=I2R），傳輸損耗與電流的平方成正比。為了將損耗控制在可接受范圍，銅排的截面積必須極其巨大，這不僅導致機架重量激增（預計超過200公斤銅排），還會嚴重阻擋冷風通道，破壞散熱設計 。

即便是通信行業長期使用的48V（或54V）配電標準，在面對120kW乃至未來1MW（NVIDIA Rubin架構預期）的單機架功耗時，也顯得力不從心。1MW負載在54V下意味著近20,000安培的電流，這在物理連接和熱管理上幾乎是不可實現的工程噩夢 。

1.2 800V高壓直流架構的物理必然性

為了解決“電流墻”問題，NVIDIA聯合臺達電子（Delta）、MPS、Flex等電源合作伙伴，推動了向800V直流供電架構的躍遷。將配電電壓從54V提升至800V，電流直接降低了約15倍。

銅材節省：在相同功率傳輸下，800V架構可減少約45%的銅材用量。這不僅降低了建設成本（CapEx），更重要的是減輕了機架重量，使得地板承重不再成為部署瓶頸 。

效率提升：降低電流意味著線路上的阻性損耗被大幅削減。此外，800V架構通常采用“原生直流”設計，即在設施側通過固態變壓器（SST）將中壓交流電（如13.8kV）直接整流為800V直流電，消除了傳統架構中多次AC/DC和DC/AC轉換的損耗，端到端效率可提升5%以上 。

2. 英偉達GB200 NVL72供電架構深度解構

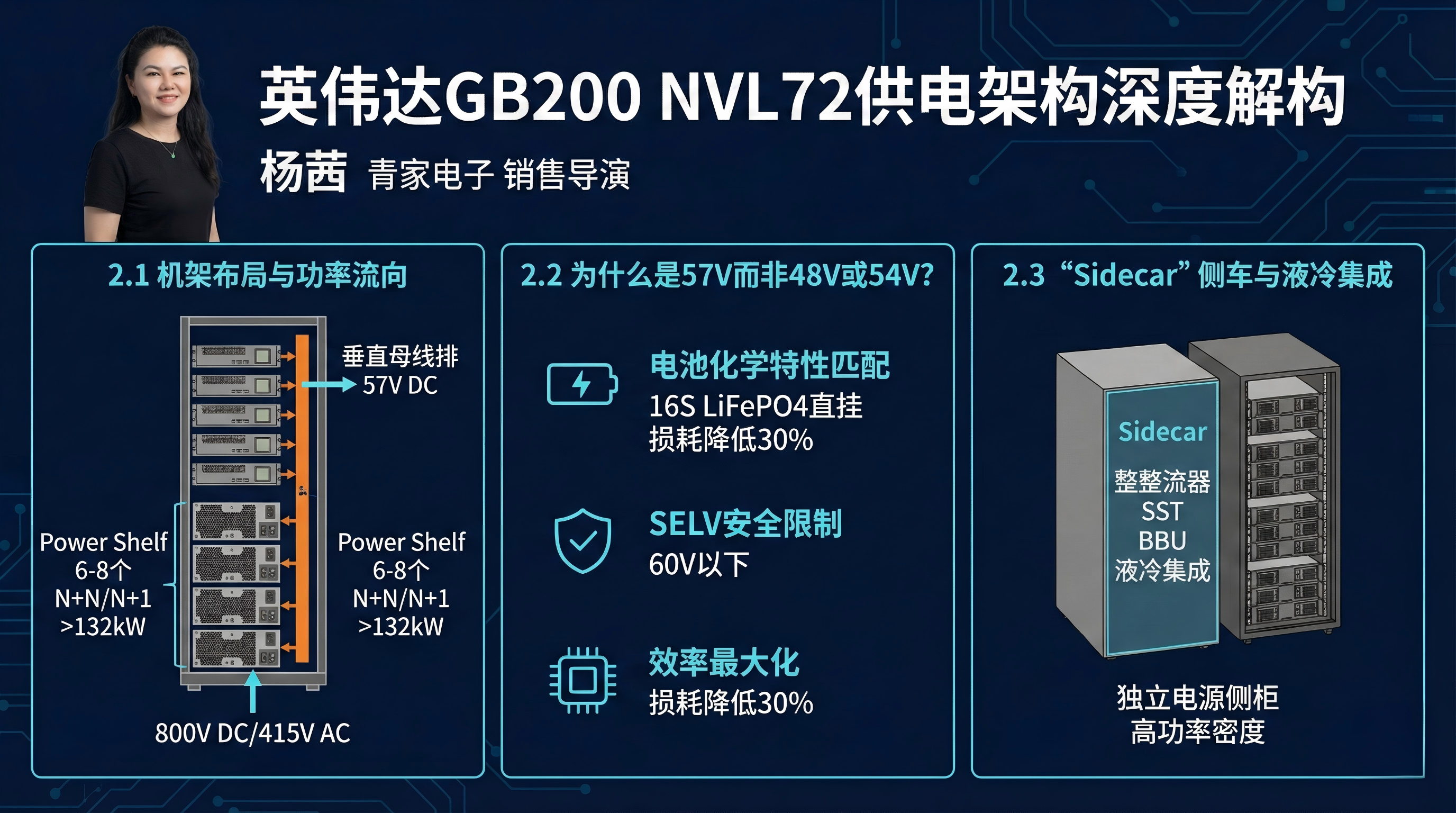

2.1 機架布局與功率流向

GB200 NVL72并非簡單的服務器堆疊，而是一個精密耦合的計算集群。其供電網絡（PDN）設計必須滿足極高的動態響應要求（di/dt）。

輸入側：機架通過頂部或底部的母線槽接入電源。雖然目前仍兼容三相415V/480V交流輸入，但未來的標準設計是直接接入800V直流母線 6。

Power Shelf（電源插框） ：這是機架的能量心臟。在一個標準的NVL72機架中，通常配置6到8個Power Shelf，每個Shelf包含多個（通常為6個）5.5kW或更高功率的電源模塊（PSU），提供N+N或N+1的冗余配置，總供電能力設計為覆蓋132kW以上的峰值負載 6。

輸出側：Power Shelf將輸入的800V直流電（或交流電）轉換為57V直流電，通過機架背部的垂直母線排（Busbar）輸送至各個計算托盤（Compute Tray）和交換機托盤（Switch Tray）。

2.2 為什么是57V而非48V或54V？

在行業話語體系中，人們習慣統稱“48V配電”，但在高性能AI計算領域，57V已成為事實上的工程標準。這一電壓值的選定絕非偶然，而是多重因素權衡的最優解：

電池化學特性的匹配：現代數據中心為應對峰值負載（Peak Shaving）和斷電保護，普遍集成鋰離子電池備份單元（BBU）。為了追求高能量密度和高放電倍率，磷酸鐵鋰（LiFePO4）電池被廣泛采用。一個標準的16串（16S）LiFePO4電池組，其單體充滿電壓約為3.6V，總電壓為3.6×16=57.6V；標稱電壓為3.2×16=51.2V 9。將母線電壓設定在57V，可以直接對16S電池組進行浮充，無需額外的DC/DC轉換級，實現了電池與母線的直掛（Direct Attach），極大降低了BBU的阻抗和成本，使其能瞬間響應GPU的動態負載需求。相比之下，傳統的15S配置（約54V浮充）在能量密度和功率輸出上略遜一籌。

SELV安全限制：安全特低電壓（SELV）的標準上限通常為60VDC（在干燥環境下）。57V不僅最大化了電壓以降低電流損耗，同時也保留了約3V的安全裕量，避免因紋波或瞬態過壓觸碰60V紅線從而觸發更嚴格的安規絕緣要求 。

效率最大化：相比48V，57V電壓提升了約19%，在相同功率下電流降低約16%，線路損耗（I2R）降低約30%。對于120kW的機架，這意味著數千瓦的節能 。

2.3 “Sidecar”側車與液冷集成

由于功率轉換本身會產生熱量（假設97.5%的效率，120kW負載下Power Shelf仍需耗散3kW熱量），且功率模塊體積受限，NVIDIA和合作伙伴（如Vertiv、Schneider）推出了“Sidecar”側車設計。Sidecar是一個緊鄰計算機架的獨立電源柜，專門容納整流器、SST、800V-57V轉換模塊及BBU。這種設計將“灰區”（設施電力）與“白區”（IT設備）的界限模糊化，并便于引入液冷冷板來直接冷卻高功率密度的SiC功率器件 。

3. 800V轉57V DC/DC轉換拓?fù)浼軜?gòu)研究

將800V高壓高效地降至57V（變比約14:1），同時滿足數據中心對體積、效率（>98%）和動態響應的嚴苛要求，是電力電子領域的尖端挑戰。當前主流的技術路線主要集中在軟開關拓?fù)渖稀?/p>

3.1 LLC諧振變換器：效率之王

**LLC諧振變換器（LLC Resonant Converter）**是目前該環節的主流選擇 。

工作原理：利用由諧振電感（Lr?）、勵磁電感（Lm?）和諧振電容（Cr?）構成的諧振槽，使開關管在電壓為零時導通（ZVS），整流二極管在電流為零時關斷（ZCS）。這種軟開關特性消除了開通損耗（Eon?）和二極管反向恢復損耗，這對于高壓（800V）應用至關重要，因為高壓下的寄生電容儲能（Eoss?）若以硬開關方式釋放，將產生巨大的損耗和電磁干擾（EMI）。

DCX（直流變壓器）模式：為了追求極致效率，AI服務器電源中的LLC級通常設計為非穩壓或半穩壓模式，即DCX模式。轉換器工作在諧振頻率點附近，電壓增益固定（如14:1或16:1）。由于不需要進行寬范圍的電壓調節，磁性元件可以深度優化，從而實現超過98.5%的峰值效率。穩壓功能則交由前級的PFC或后級的PoL（Point-of-Load）負責 。

3.2 ISOP（輸入串聯輸出并聯）架構

面對800V的高輸入電壓，另一種設計思路是采用ISOP架構 。

原理：將兩個或多個轉換器模塊的輸入端串聯，分擔800V母線電壓（例如兩個模塊各承擔400V），而輸出端并聯以提供大電流。

優勢：可以使用耐壓較低（如650V）的器件。650V的GaN或Si器件通常比1200V器件具有更好的高頻特性（更低的Qg?和Coss?）。

劣勢：控制復雜，必須保證串聯模塊間的電壓均衡（均壓），否則會導致某個模塊過壓失效。此外，更多的器件數量增加了系統的故障概率（FIT率）。

趨勢：隨著1200V SiC器件性能的提升和成本下降，單級式（2-Level）方案因其結構簡單、可靠性高，正逐漸取代ISOP方案成為800V轉換的主流 。

3.3 三相交錯并聯LLC（Three-Phase Interleaved LLC）

對于單模塊功率超過3kW的應用（如33kW Power Shelf中的5.5kW模塊），三相交錯LLC架構成為首選 。

原理：三個LLC單元在相位上互差120度運行。

優勢：

紋波抵消：輸入和輸出電流的紋波相互抵消，大幅降低了對濾波電容的要求，減小了體積。

熱分布均勻：功率分散在更多的開關器件和磁件上，避免了單點過熱，便于散熱設計。

磁集成：可以使用三相變壓器磁芯，相比三個獨立變壓器，磁芯體積更小，功率密度更高。

4. 碳化硅（SiC）MOSFET在800V轉換中的核心價值

在800V至57V的DC/DC轉換環節，1200V SiC MOSFET憑借其物理材料的先天優勢，成為了當之無愧的技術基石。

4.1 寬禁帶材料的物理碾壓

SiC作為第三代半導體，其帶隙寬度（Bandgap）為3.26 eV，是硅（Si, 1.12 eV）的近3倍；臨界擊穿場強是硅的10倍 。

耐高壓：高擊穿場強意味著SiC可以利用更薄的漂移層實現1200V耐壓。

低導通電阻：漂移層變薄直接降低了器件的本征電阻。對于1200V器件，SiC MOSFET的比導通電阻（Ron,sp?）遠低于Si Superjunction MOSFET或IGBT。

高導熱：SiC的熱導率（4.9 W/cm·K）是硅（1.5 W/cm·K）的3倍以上，這對于空間緊湊、熱流密度極高的AI服務器電源至關重要 。

4.2 為什么必須是1200V SiC？

電壓裕量：800V直流母線在瞬態工況下可能會出現電壓尖峰，或者考慮到宇宙射線導致的單粒子失效（SEB），工程上通常要求開關管具有至少1000V-1200V的額定耐壓。650V的GaN器件無法直接用于兩電平拓?fù)?，必須采用?fù)雜的三電平或ISOP結構，增加了系統復雜度 。

替代IGBT：傳統的1200V IGBT存在嚴重的關斷拖尾電流（Tail Current），導致開關損耗巨大，工作頻率通常限制在20kHz以內。而SiC MOSFET是單極性器件，無拖尾電流，可輕松工作在100kHz-500kHz。高頻化是縮小變壓器和諧振電感體積、實現1U/2U高功率密度Power Shelf的關鍵 。

體二極管特性：在LLC拓?fù)渲?，死區時間內體二極管會導通。SiC MOSFET的體二極管反向恢復電荷（Qrr?）極低，僅為同級硅器件的1/10甚至更低。這極大地降低了死區結束時的反向恢復損耗和EMI噪聲，防止了潛在的直通風險 。

4.3 效率與功率密度的量化提升

根據參考設計數據，使用1200V SiC MOSFET構建的22kW雙向CLLC或LLC轉換器，在800V輸入下可實現超過98.5%的峰值效率 。相比傳統的硅基方案，SiC方案可將磁性元件體積縮小50%，整體功率密度提升至100W/in3以上 。對于寸土寸金的數據中心機架而言，這意味著可以在有限的U位空間內塞入更多的計算節點。

5. 深度案例分析：基本半導體（BASiC）SiC MOSFET應用評估

我們選取基本半導體的三款1200V SiC MOSFET作為典型代表，深入分析其在NVIDIA 800V電源架構中的應用潛力。

5.1 關鍵器件參數解析

B3M011C120Y (1200V, 11mΩ, 223A, TO-247PLUS-4)

應用定位：主功率開關。11mΩ的極低導通電阻使其非常適合作為大功率（3-6kW）LLC模塊的原邊開關管。低電阻意味著在大電流下的導通損耗（Conduction Loss）極低。

封裝優勢：采用4引腳封裝（含Kelvin Source）。在幾百kHz的高頻開關下，源極電感（Source Inductance）會引起柵極驅動電壓的振蕩，導致開關速度變慢甚至誤導通。Kelvin Source引腳將驅動回路與功率回路解耦，允許更快的開關速度（更高的di/dt和dv/dt），從而顯著降低開關損耗 。

熱性能：Rth(jc)?僅為0.15 K/W，配合250W-1000W的耗散能力，能夠有效將芯片熱量導出，適應風冷或液冷冷板散熱。

B3M013C120Z (1200V, 13.5mΩ, 180A, TO-247-4)

特性：采用了**銀燒結（Silver Sintering）**工藝。相比傳統的軟釬焊，銀燒結層的熱導率和熔點更高，極大提升了器件的功率循環壽命和抗熱沖擊能力。這對于AI負載劇烈波動（如模型訓練時的頻繁啟停）引起的熱應力具有極佳的抵抗力。

可靠性驗證：該器件通過了嚴格的可靠性測試 ：

HTRB（高溫反偏） ：1200V/175°C下1000小時，驗證了在高壓直流母線長期掛載下的阻斷能力。

IOL（間歇工作壽命） ：15,000次功率循環（ΔTj?≥100°C），直接對應了AI服務器在突發計算任務下的溫度劇變場景。

H3TRB（高溫高濕反偏） ：85°C/85%RH，驗證了在非理想機房環境或液冷冷凝風險下的封裝可靠性。

B3M020120ZL (1200V, 20mΩ, 127A, TO-247-4L)

應用定位：成本優化型主開關或輔助電源開關。對于功率稍低或多相并聯的方案，20mΩ提供了成本與性能的平衡。其低電容特性（Ciss?=3850pF, Coss?=157pF）有助于在輕載下更容易實現ZVS，提升全負載范圍內的效率曲線。

5.2 SiC MOSFET在800V-57V變換中的損耗分析

在800V輸入、57V輸出的LLC電路中，SiC MOSFET的損耗主要由兩部分組成：

導通損耗：Pcond?=Irms2?×RDS(on)?。使用B3M011C120Y（11mΩ），在有效電流為30A時，導通損耗僅為302×0.011=9.9W。若使用同電壓等級的硅MOSFET（通常>100mΩ），損耗將大一個數量級，導致熱崩潰。

開關損耗：雖然LLC實現了ZVS開通，但關斷過程通常是硬關斷（Hard Turn-off）。SiC MOSFET極快的關斷速度（toff?通常在幾十納秒級）將關斷損耗（Eoff?）降至最低。同時，其Coss?儲能（Eoss?）較小，所需的勵磁電流更小，不僅降低了環流損耗，還拓寬了ZVS的負載范圍。

6. 技術發展趨勢與未來展望

6.1 “灰區”與“白區”的融合

隨著800V架構的普及，數據中心基礎設施（灰區）與IT設備（白區）的界限正在消失。Power Shelf不再僅僅是服務器的配件，而是演變成了微型變電站。Delta和Eaton等廠商推出的Grid-to-Chip解決方案，將SST、800V母線槽和液冷系統深度集成，要求SiC器件不僅要高性能，還要具備電網級的抗浪涌和可靠性能力 。

6.2 競爭格局：SiC與GaN的錯位競爭

在800V-57V這一級轉換中，1200V SiC MOSFET目前占據統治地位。雖然GaN器件在低壓側（48V/57V -> POL）具有更高頻率優勢，且已有廠商（如EPC）嘗試通過ISOP結構將650V GaN用于800V轉換，但SiC憑借單管耐高壓的簡單性、成熟的供應鏈和優異的熱性能，在主功率級仍是首選。未來，隨著1200V GaN技術的成熟，兩者可能會在更高頻率（>1MHz）的領域展開競爭，但在當前及下一代（Rubin）架構中，SiC的地位穩固 。

6.3 邁向1MW機架與液冷電源

隨著NVIDIA規劃單機架功率邁向1MW，傳統的風冷電源模塊將無法滿足散熱需求。**液冷電源（Liquid-Cooled PSU）**將成為標配。屆時，SiC MOSFET將不再安裝在風冷散熱器上，而是直接貼裝在冷板上。這對器件封裝的絕緣性、熱阻（Rth(jc)?）以及雙面散熱（Top-side Cooling）技術提出了新的要求。Infineon的QDPAK和基本半導體的頂部散熱封裝正是這一趨勢的體現 。

7. 結論

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。代理并力推BASiC基本半導體SiC碳化硅MOSFET單管，BASiC基本半導體SiC碳化硅MOSFET功率模塊，BASiC基本半導體SiC模塊驅動板等功率半導體器件以及新能源汽車連接器。

英偉達引領的800V直流供電架構變革，是應對AI算力指數級增長的物理必然。通過將母線電壓從54V提升至800V，并采用57V作為中間母線標準，數據中心成功突破了電流傳輸?shù)钠款i，并實現了與高能效LiFePO4電池備份系統的完美融合。

在此架構中，1200V SiC MOSFET扮演了核心使能者的角色。其高耐壓、低導通電阻和卓越的開關特性，使得高頻、高效率（>98%）、高功率密度的LLC諧振變換器成為現實。以基本半導體B3M系列為代表的國產SiC器件，通過先進的封裝工藝和嚴格的可靠性驗證，證明了其在這一關鍵基礎設施中的應用價值。隨著AI工廠向吉瓦級（Gigawatt）規模邁進，SiC技術將繼續作為綠色算力的心臟，驅動數字文明的每一次脈動。

核心數據總結：

機架功率趨勢：120kW (GB200) → 1MW (Rubin)。

電壓架構：800V DC (輸入) → 57V DC (中間母線) → 負載。

關鍵器件規格：1200V耐壓，11-20mΩ導通電阻，TO-247-4 Kelvin封裝。

目標效率：DC-DC轉換級 >98.5%。

可靠性指標：HTRB >1000h @ 175°C, IOL >15000次循環。
