數模龍頭艾為電子耕耘LED驅動市場15年，匠心打造極具特色的"艾為燈語"系列產品矩陣。3~216 路 RGB LED驅動全場景目錄化布局，全面覆蓋消費電子、工業互聯、汽車電子等多元領域。產品創新性搭載艾為創新的自主呼吸、蒙賽爾變色呼吸、音隨我動等創新技術，以差異化競爭優勢在市場中獨樹一幟，為客戶提供專業高端的燈語解決方案。

近期，“艾為燈語”家族再升級——推出新一代高性能、無嘯叫、小封裝的36路全彩RGB呼吸燈驅動芯片，該產品在家電、手機、IoT等客戶導入量產。

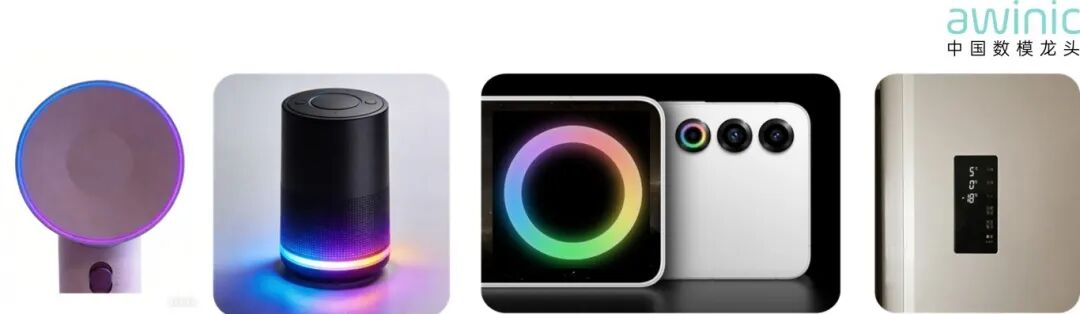

圖1 AW25036典型應用場景

AW25036QNR是一款36 通道矩陣式 LED 驅動芯片，單通道最大輸出電流可達 51mA，通道間電流精度高達 ±4%，確保多通道亮度一致性。每通道獨立支持4096 級（12-bit）PWM 調光，可實現全彩畫面的細膩亮度過渡與精準色彩還原。該芯片創新性采用擴頻調制技術、Slew Rate優化及 20kHz+ 超高頻幀率的組合方案，徹底解決了 LED 驅動應用中陶瓷電容的嘯叫難題。

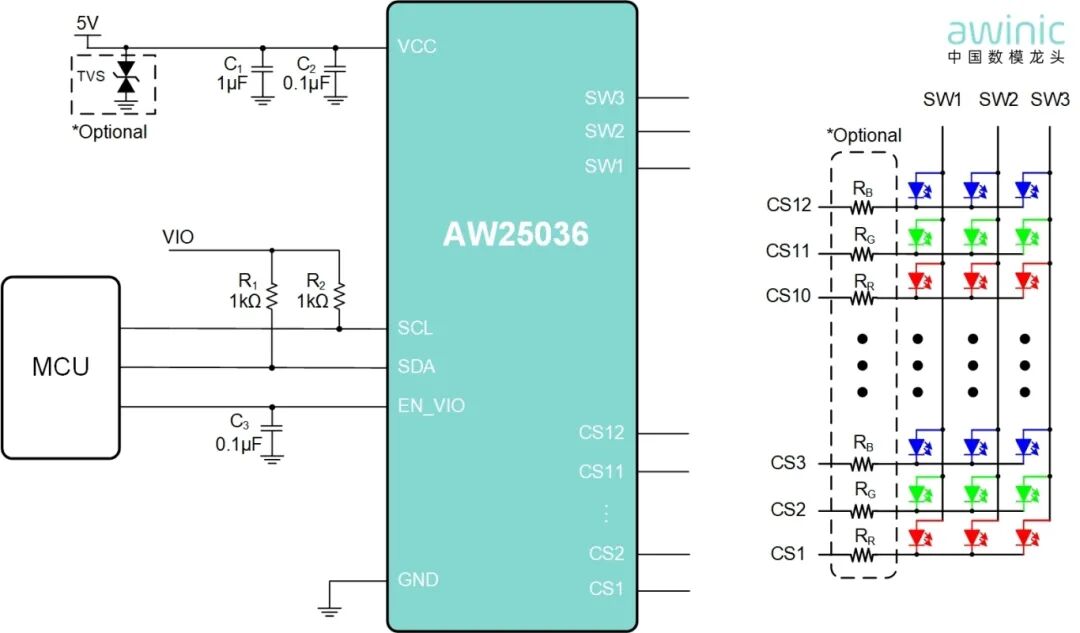

圖2 AW25036應用示意圖

產品核心亮點

1.內置智能動畫引擎，降低主控負荷

家電、AIoT、手機等智能終端設備持續打造極致性能，其主控需要優先處理高優先級任務，通常難以兼顧實時刷動畫燈效。AW25036 系列內置智能動畫引擎，可自動實現呼吸燈效，無需主控控制，節省主控資源、降低系統功耗，同時燈效更加平滑細膩。

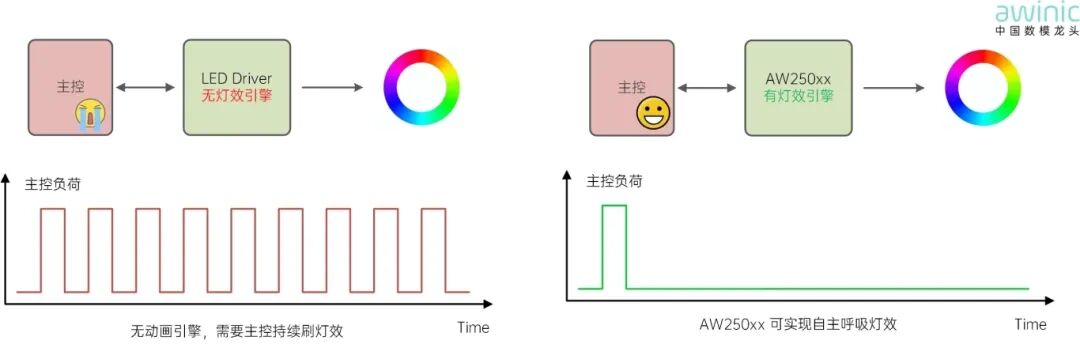

圖3 AW25036支持智能動畫引擎

2. 告別嘯叫困擾

LED 驅動電路中的MLCC（多層陶瓷電容器）嘯叫是常見的電磁噪聲問題，是電容在PWM作用下的機械振動，并通過 PCB 板或外殼傳導放大為可聽噪聲（20Hz-20kHz），對于矩陣燈驅動更為常見，嚴重影響到產品聲學體驗和可靠性。

業內常見的解決方案是將MLCC電容替換為鉭電容或者電解電容，這導致了系統成本的上升。AW25036 通過擴頻技術、Slew Rate 和高幀率（幀率>20kHz）等多項技術有效解決了MLCC電容嘯叫的問題，無需鉭電容等，降低系統成本。

3. 多檔負壓消鬼影,避免損壞燈珠

鬼影 (Ghosting)/ 暗亮現象是矩陣燈 LED 驅動中常見的顯示缺陷，主要是由于LED Driver行/列驅動線上存在寄生電容，寄生電容上的殘留電荷通過 LED 放電，導致該 LED 短暫微亮。

常見的解決方案是在暗亮的LED兩端加一個-VCC的反向電壓，這雖然能解決暗亮的問題，但是由于產生的負壓過大，長期使用會損壞燈珠。

AW25036 支持多達256檔負壓調節，LED 消鬼影時陽極和陰極各16檔電壓可調，能有效去除鬼影的同時，避免損壞燈珠，保障產品的使用壽命和可靠性。

AW25036關鍵特性

12 x 3矩陣LED驅動

全局256級電流可調

各恒流源256級電流可調

各LED獨立4096級PWM 調光

支持自主呼吸，無需主控控制

電流精度：±4%

超低功耗，關斷模式≤ 1μA

幀率大于20kHz，無嘯叫

多檔負壓消鬼影，避免損壞LED燈珠

Open/Short自動檢測，快速診斷異常

1MHz I2C，支持1.2V電平

工作電壓 2.7~5.5V

工作溫度 -40~105℃

QFN 3*3-20L小封裝，易于布局走線

艾為燈語選型表

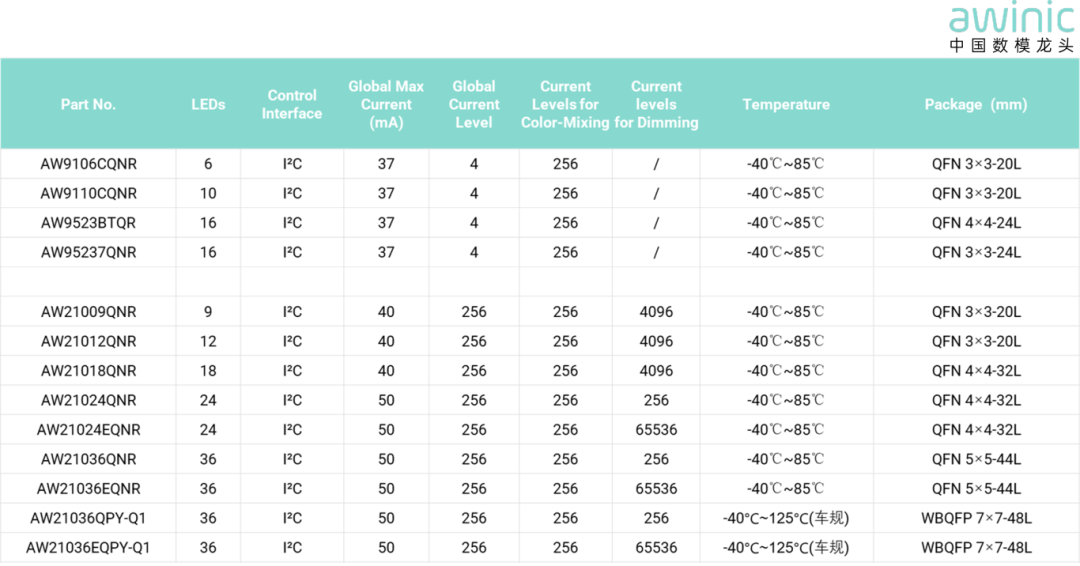

表1 LED恒流直驅（6~36路）

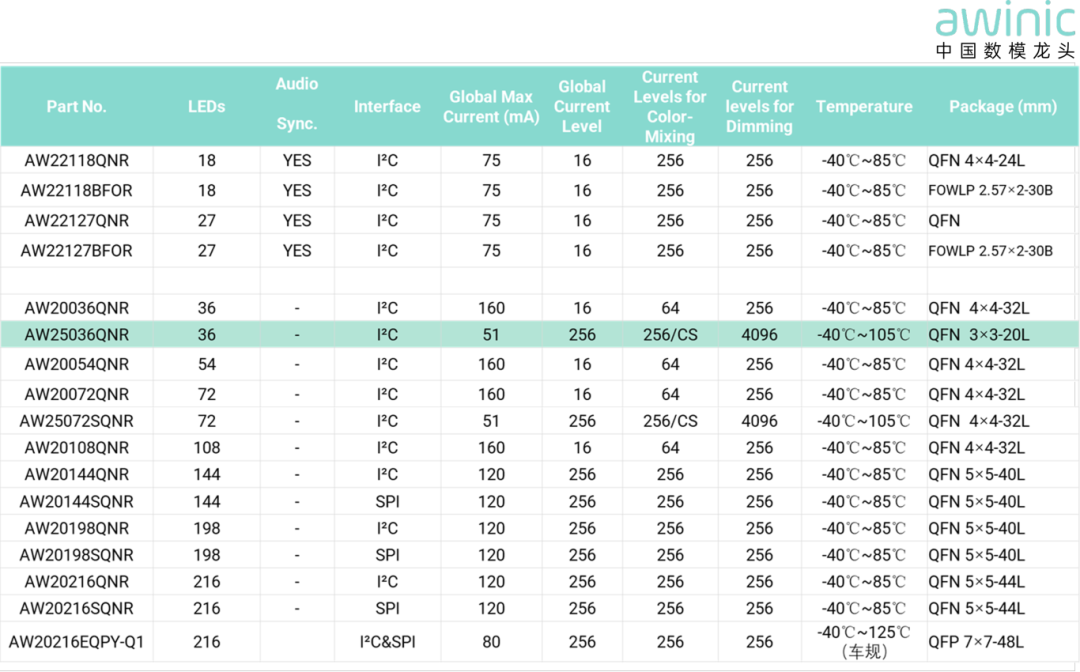

表2 LED恒流矩陣驅動（6~36路）
