在電力電子控制領域，雙向可控硅作為核心開關器件，廣泛應用于馬達調速、溫度控制、固態繼電器等場景，其性能直接決定設備的可靠性與控制精度。爭妍微電子推出的 BTA/BTB600B 系列雙向可控硅，涵蓋 BTA08/BTB08、BTA12/BTB12、BTA16/BTB16、BTA24/BTB24 四大規格，憑借自主知識產權的核心技術與優異的電特性，成為工業控制與消費電子領域的優選方案。

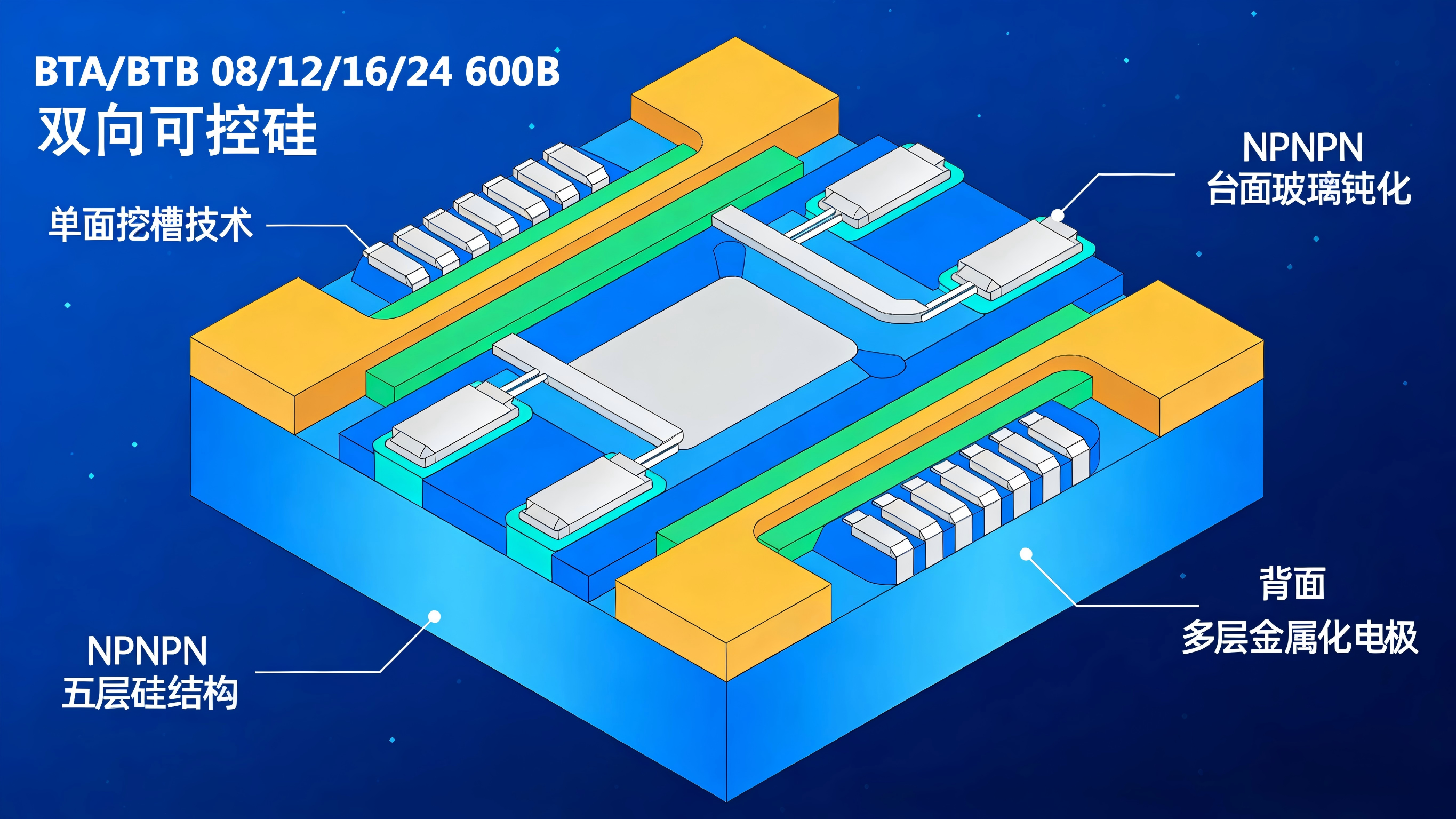

該系列產品均采用 NPNPN 五層硅結構設計，融合單面挖槽技術與臺面玻璃鈍化工藝，搭配背面多層金屬化電極，形成了獨特的性能優勢。玻璃鈍化工藝有效提升了器件的絕緣性能與抗浪涌能力，而多層金屬化電極則確保了電流傳導的穩定性，使產品具備較高的阻斷電壓（最高 800V）與寬溫度工作范圍（-40℃至 150℃），可適應復雜工業環境與極端溫度條件下的長期運行。

系列化設計是該產品的核心亮點，四款型號針對不同功率需求優化了關鍵參數。通態方均根電流覆蓋 8A-24A 區間，其中 BTA08/BTB08 為 8A，BTA12/BTB12 為 12A，BTA16/BTB16 為 16A，BTA24/BTB24 達 24A，對應的通態浪涌電流從 80A 遞增至 240A，Pt 值范圍為 64A2S-288A2S，可精準匹配從小型加熱控制器到大功率電動工具的不同應用場景。此外，全系列統一采用 50A/μs 的通態電流臨界上升率與 500V/μs 的斷態電壓臨界上升率，確保了開關過程的快速響應與穩定性。

在電特性方面，該系列產品表現突出。三象限與四象限觸發特性完善，觸發電壓最大僅 1.5V，觸發電流范圍適配不同驅動電路需求，其中 BTA24/BTB24 在四象限觸發時的最大電流達 120mA，適配高負載啟動場景。維持電流與擎住電流均控制在合理范圍，確保器件觸發后穩定導通，避免誤關斷。靜態參數上，通態峰值電壓最高 1.5V，結殼熱阻低至 1.25℃/W（BTB 型號），散熱效率優異，可有效降低器件溫升，延長使用壽命。

封裝形式的多樣化進一步拓展了應用靈活性，全系列提供 TO-220、TO-220F、TO-263 等主流封裝，部分型號還支持 TO-252 封裝，可滿足插件安裝與表面貼裝的不同設計需求。封裝尺寸嚴格遵循行業標準，公差控制在 ±0.1mm 內，確保了與現有電路設計的兼容性。

該系列雙向可控硅的應用場景高度聚焦且廣泛，可直接用于吸塵器、電動工具的馬達調速控制器，通過精準的電流控制實現無級調速；在固態繼電器中，其高阻斷電壓與快速開關特性可保障繼電器的可靠換向；在加熱控制器中，通過相控技術實現溫度的精準調節，此外還可適配其他各類相控電路。

選型時，建議根據負載功率確定核心型號：8A 規格適用于小型加熱器、家用吸塵器等低功率設備；12A-16A 規格適配中型電動工具、工業級固態繼電器；24A 規格則針對大功率馬達、大型加熱設備等重載場景。同時，可根據安裝方式選擇對應封裝，并結合工作環境溫度確認結溫耐受范圍，確保器件長期穩定運行。

爭妍微電子 BTA/BTB600B 系列雙向可控硅以核心技術為支撐，通過系列化、高一致性的產品設計，為電力電子控制提供了高性能、高可靠性的解決方案，其優異的電氣性能、靈活的選型空間與廣泛的適配性，必將在工業控制與消費電子領域發揮重要作用。目前該系列產品支持免費拿樣，有應用需求的客戶可聯系對接，獲取對應型號的樣品進行實測驗證。
