各位工程師朋友好呀，華秋DFM軟件科普系列又和大家見面了！

上一期，小編分享了幾個實用的SMT輔助工具，幫助大家在貼片與組裝中更高效地處理焊點統計、坐標提取等操作（戳這里回顧：華秋DFM軟件丨操作教程——工具菜單-SMT工具篇）。

在實際使用中，不少小伙伴反饋，進行組裝分析時常常遇到元件匹配不上的情況——這往往與元件庫的配置與管理密切相關。元件庫作為設計與制造之間的“橋梁”，如果未能妥善管理，不僅影響分析效率，也可能帶來生產風險。

所以本期，咱們就聚焦元件庫管理這一核心功能，系統講解如何創建、添加與管理元件庫，讓大家在后續的DFM分析中更加順暢自如。

為什么需要管理元件庫

“工欲善其事，必先利其器”，元件庫就好比大家的“元器件字典”。如果庫內信息準確、完整，軟件在進行組裝分析時就能快速匹配元件參數，提前識別封裝兼容性、焊盤匹配等問題。反之，則可能導致分析報告不準確，甚至影響實際生產。

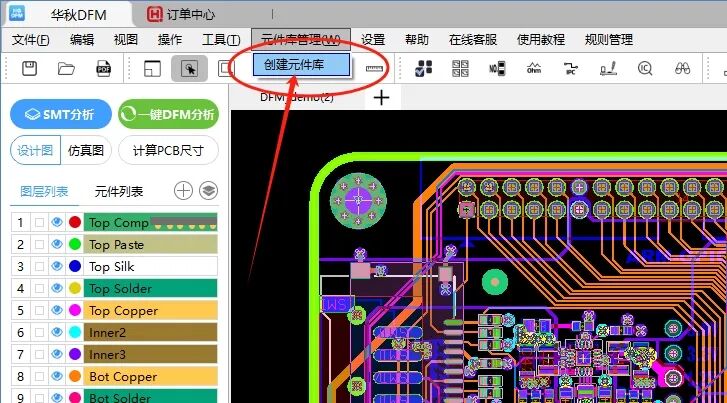

華秋DFM的建庫工具，是將元器件的幾何數據通過工具創建成可以用于設計驗證的元件幾何模型。所以接下來分三個板塊，來帶大家深入了解華秋DFM軟件的元件庫管理功能，下圖是該功能的入口。

1

如何繪制元件幾何模型

主要目的：設計驗證。

創建元件庫（幾何模型庫），用于進行設計驗證和仿真。

元件的設計主要包含兩個部分：本體設計和引腳設計。用戶通過輸入器件的類型、封裝的名稱、本體形狀和大小值等，以及引腳的位置信息、類別、形狀、布局等，再填寫品牌、型號，建庫工具便會自動輸出對應的元件幾何模型，這個是和元器件實物完全一致的。

2

如何管理元件幾何信息

主要目的：元器件管理。

元件庫與品牌型號及物料編碼進行關聯，用于不同型號的跟蹤和管理。

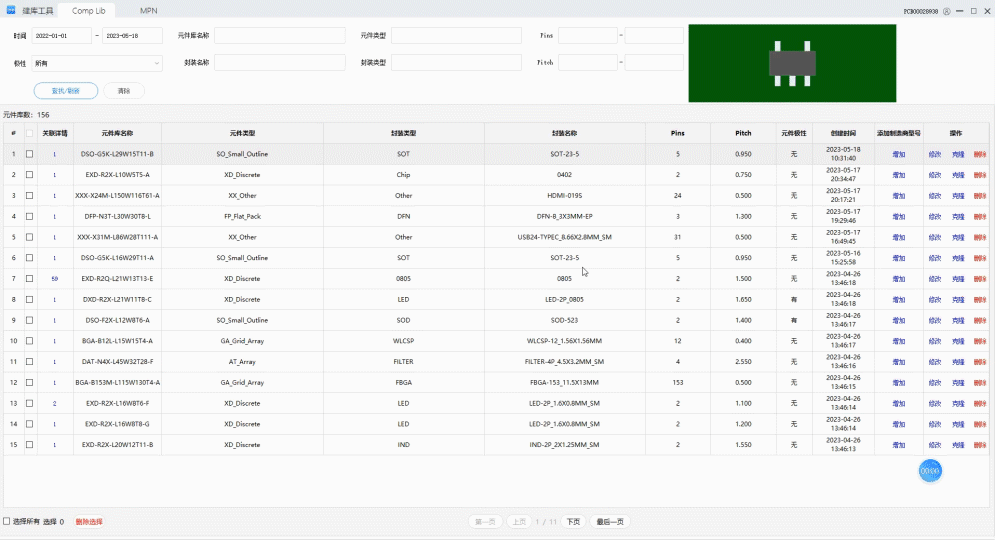

Comp Lib元件庫，主要用于管理器件的幾何信息，可通過創建時間、元件名稱、封裝外形、封裝名稱等進行查詢，也可修改、克隆這些常用元器件，而新繪制的元器件也會自動收錄在內，這樣方便后期直接使用。

3

如何管理品牌型號信息

主要目的：元件庫共享。

建庫工具可以將元件庫數據導出，分享給其他用戶，便于進行數據同步。

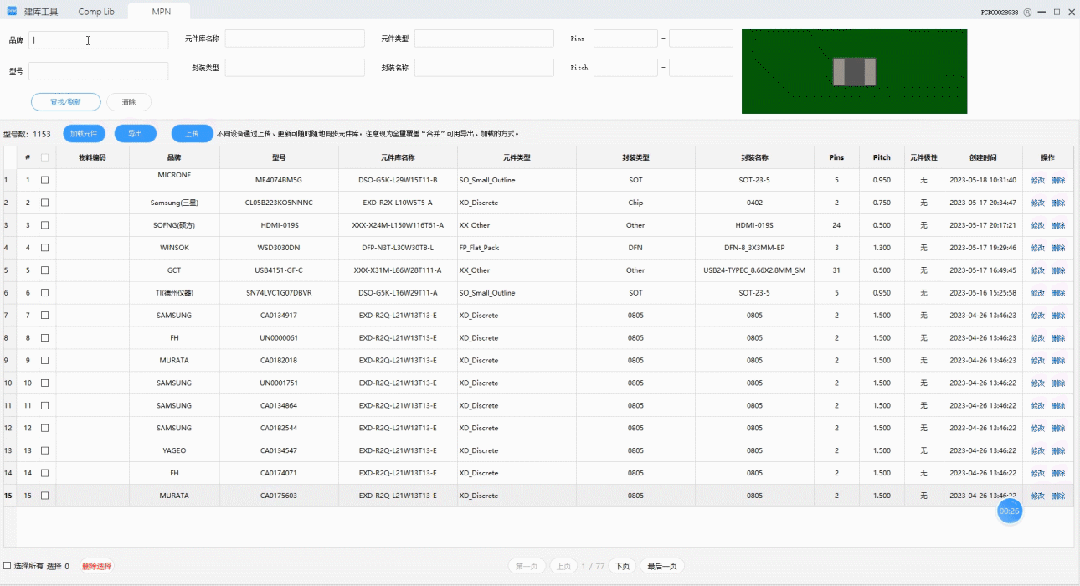

MPN管理界面，主要查看元件對應不同品牌型號的信息為主，同時可以搜索整個庫的元件封裝、加載和導出元器件封裝，導出的封裝庫可以分享給同事朋友使用，他人建好的庫也可以加載進來匹配元件庫做組裝分析，后續還會開通上傳文件功能以便更好體驗。

通過有效的元件庫管理，不僅能提升華秋DFM軟件的分析準確率，也能為后續的貼片、組裝打下堅實基礎。如果還有沒嘗試過這個功能的小伙伴，不妨打開軟件，從創建一個簡單的電容庫開始吧！
