教程目的

本教程基于ALINX Zynq US+ MPSoC開發板 Z7-P+萬兆以太網FMC子卡 FH1223，在Xilinx 2020.1/PetaLinux 2020.1開發環境下，完整演示如何在Linux系統中實現萬兆以太網（10GbE）接口，并對其進行速率測試與處理器負載測試。

開發環境

硬件環境

開發板：ALINX Z7-P

產品鏈接：https://www.alinx.com/detail/593

Z7-P 是基于AMD Zynq UltraScale+ MPSoC系統級開發平臺，支持 Xilinx Vitis-AI DPU 和 PCle3.0x8，集成 H.264/H.265 視頻編解碼器，可用于 4K 視頻圖像處理；配備一個 FMC HPC 接口，可自由擴展開發。

（ALINX基于Zynq UltraScale+ MPSoC開發板Z7-P）

FMC子卡：ALINX FH1223

產品鏈接：https://www.alinx.com/detail/315

4 路 SFP+ 光纖FMC 子卡FH1223 通過標準 FMC 接口與 Z7-P 相連，提供完整的 10GbE 硬件支持。

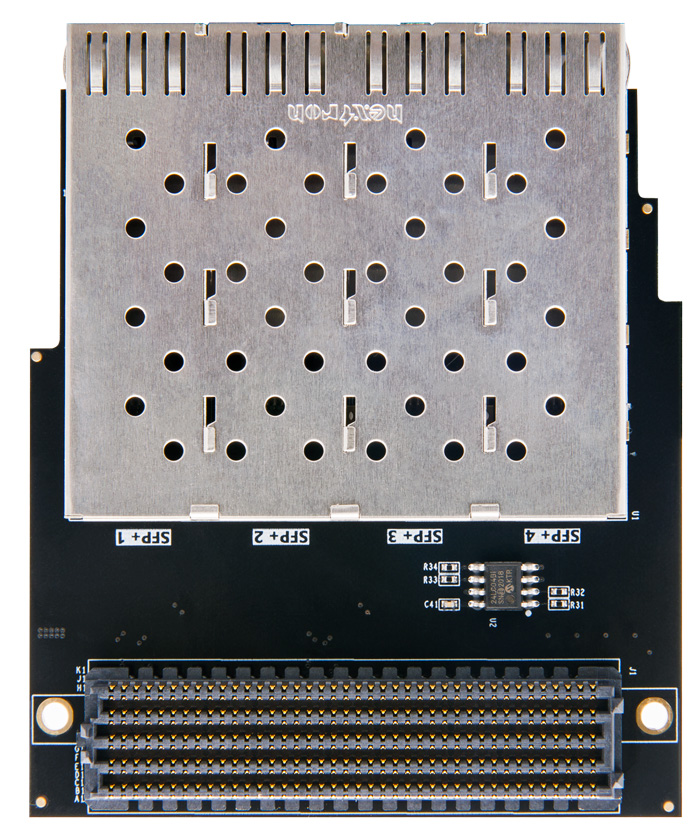

（ALINX 4路SFP+光纖FMC子卡 FH1223）

Z7-P + FH1223 的模塊化組合，能夠顯著簡化您的開發流程，縮短驗證周期，亦能提升產品復用性，降低開發成本。

軟件環境

vivado2020.1

petalinux2020.1

相關資料

https://pan.baidu.com/s/1NnG9ULlE4ojY3FtcrXeQiw提取碼: dt15

Vivado 工程

請參考我們提供的 Vivado 工程

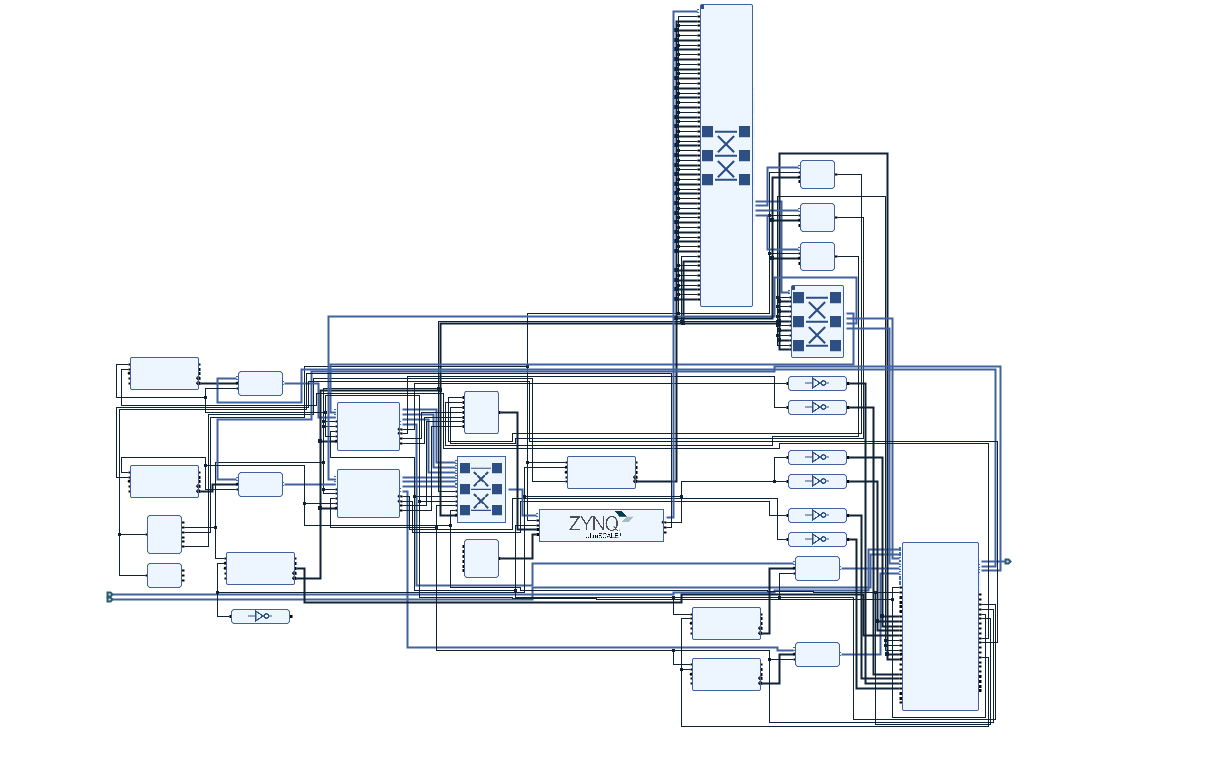

整體框圖如圖所示

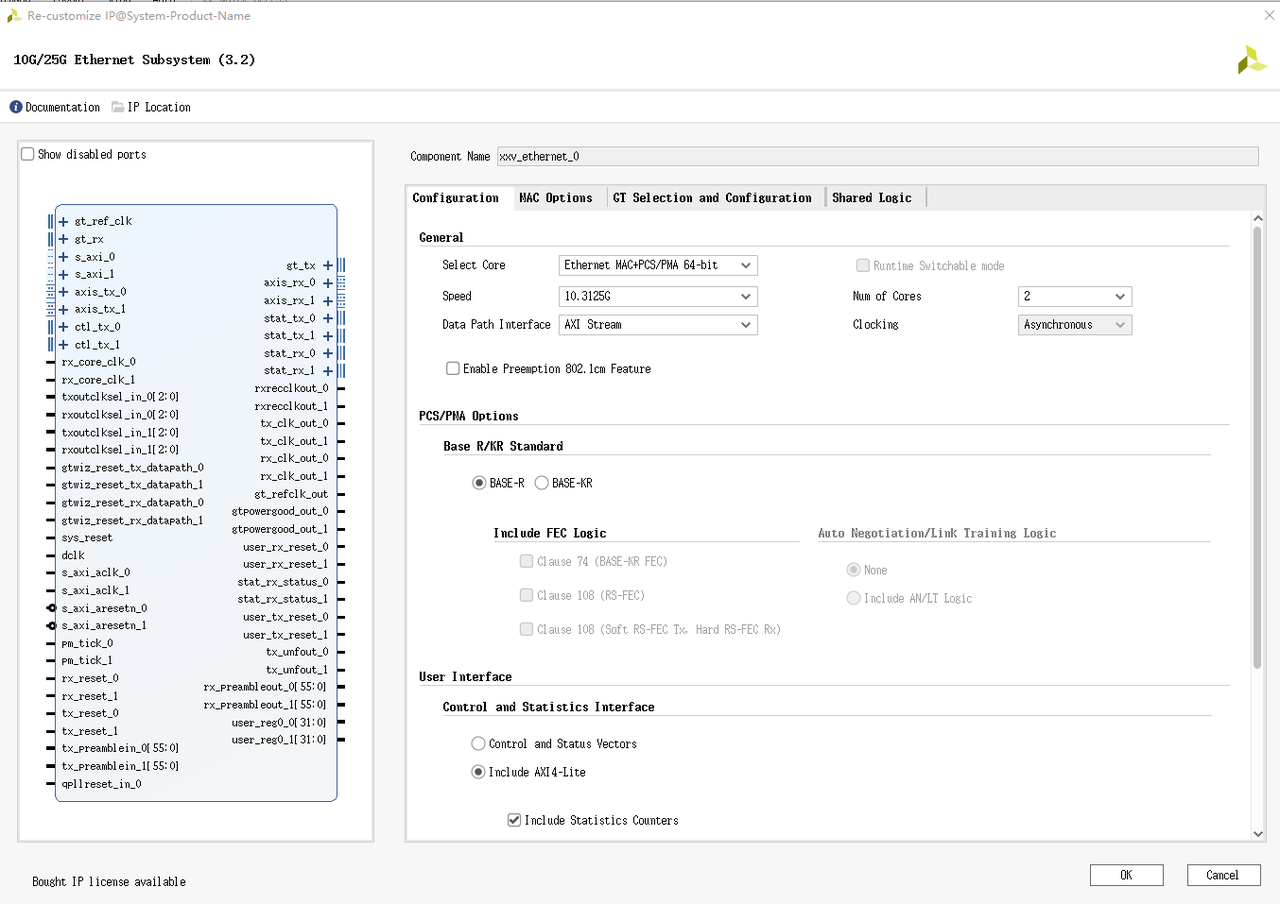

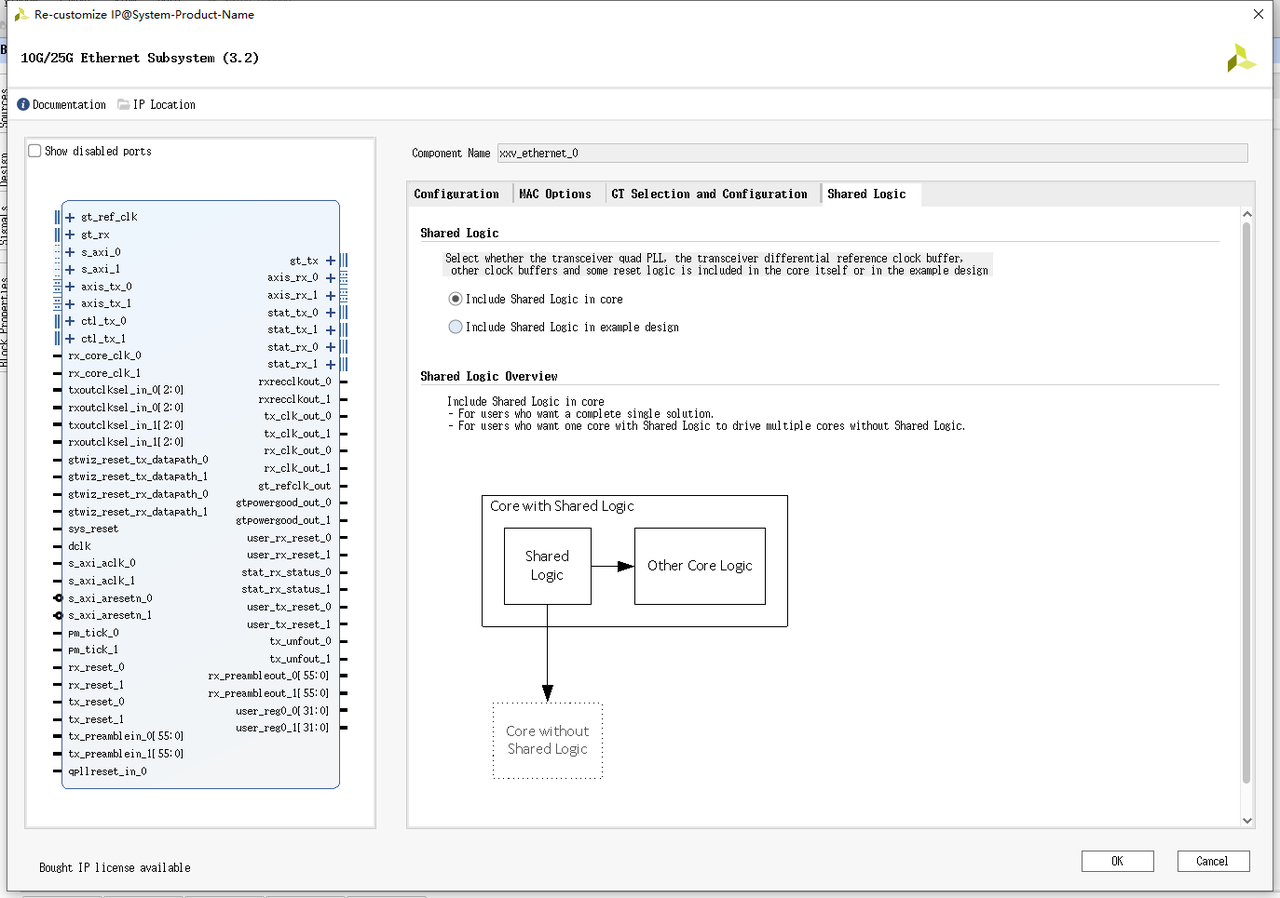

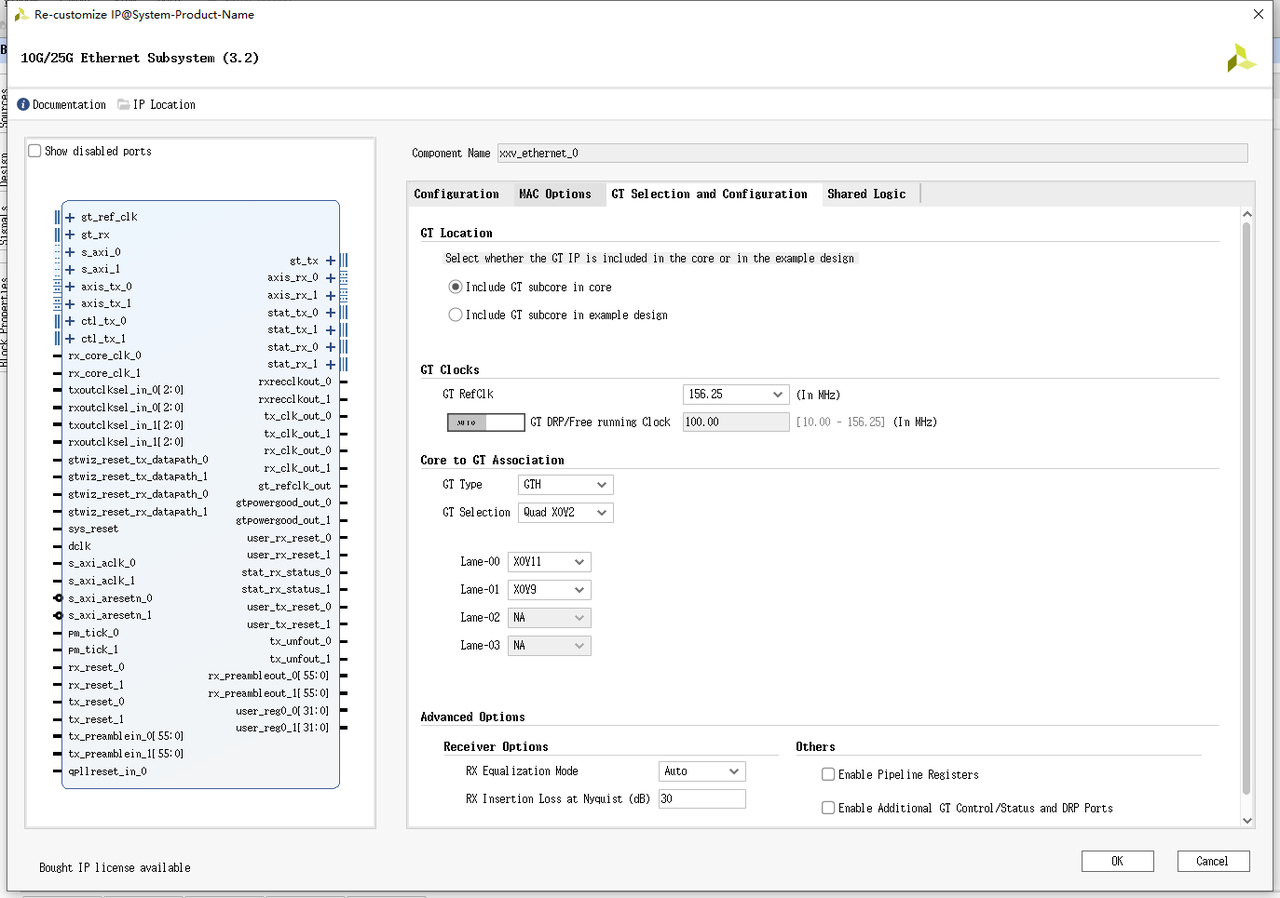

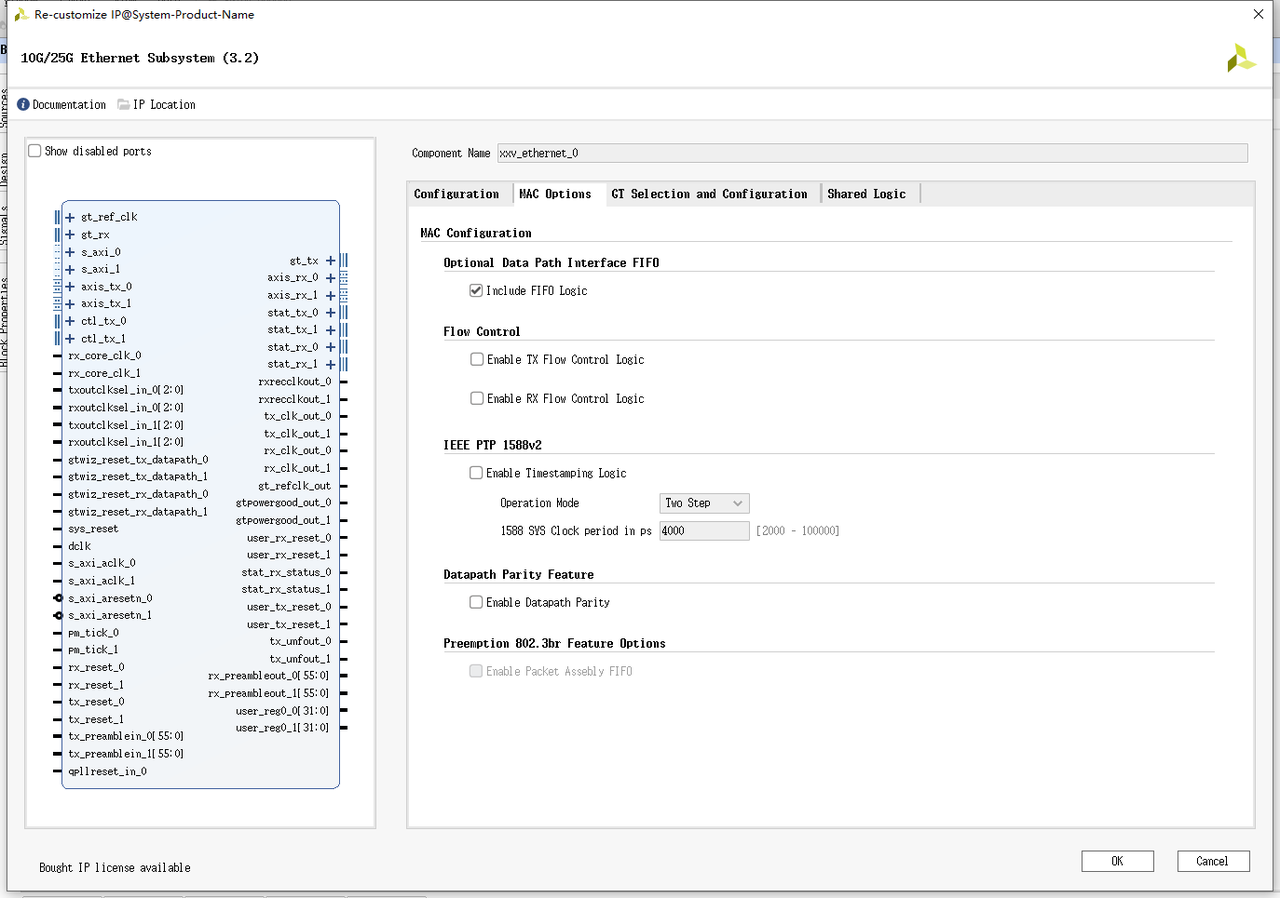

主要 IP 配置如下

注意時鐘連線以及對應數據流傳輸?shù)年P(guān)系，讀寫數據主要通過 dma 實現。

Petalinux工程

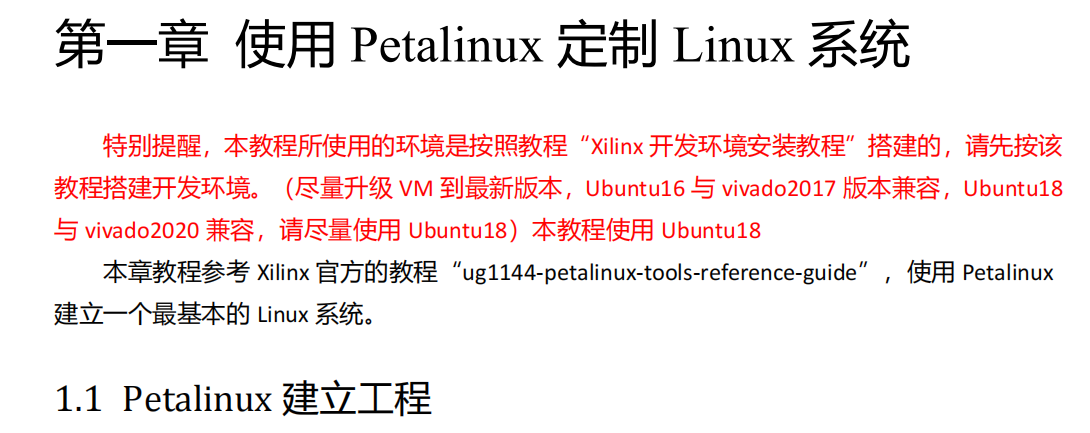

使用 vivado 工程導出的包含 bit 流的 xsa 文件，搭建基礎的 petalinux 工程。（該部分可參考 Z7-P 的《course_s3_ALINX_ZYNQ_MPSoC開發平臺Linux基礎教程》第一章 使用 Petalinux 定制 Linux 系統。）

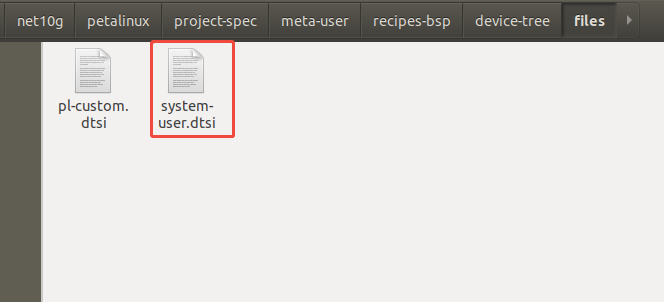

修改petalinux工程project-spec/meta-user/recipes-bsp/device-tree/files路徑下的設備樹文件system-user.dtsi，指定SFP1和SFP2接口的mac地址，修改后內容如下

/include/"system-conf.dtsi"/ {};
&sdhci1 {    disable-wp;   no-1-8-v;};
&xxv_ethernet_0 {   local-mac-address = [000a 3566668d];    xlnx,rxmem = ;};
&xxv_ethernet_0_1 {   local-mac-address = [000a 3566669d];    xlnx,rxmem = ;};

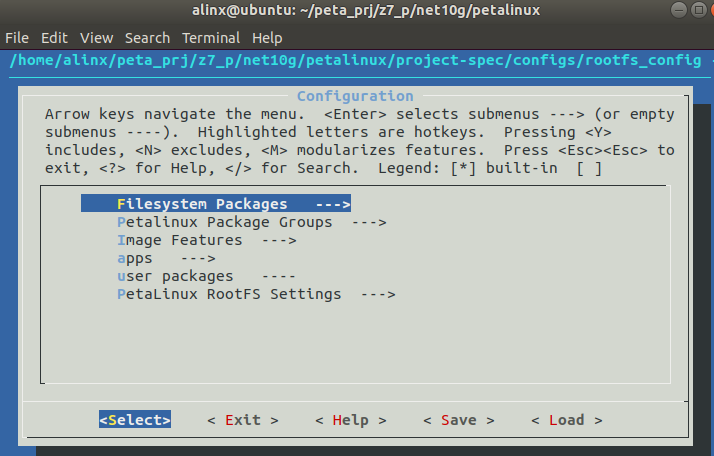

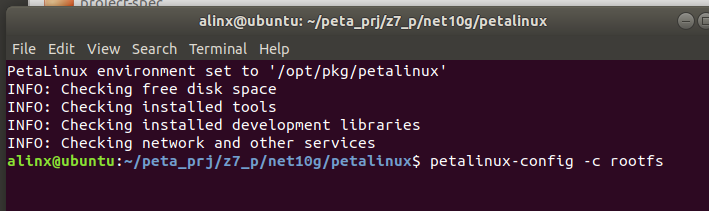

輸入命令，進入 rootfs 配置界面

etalinux-config -c rootfs

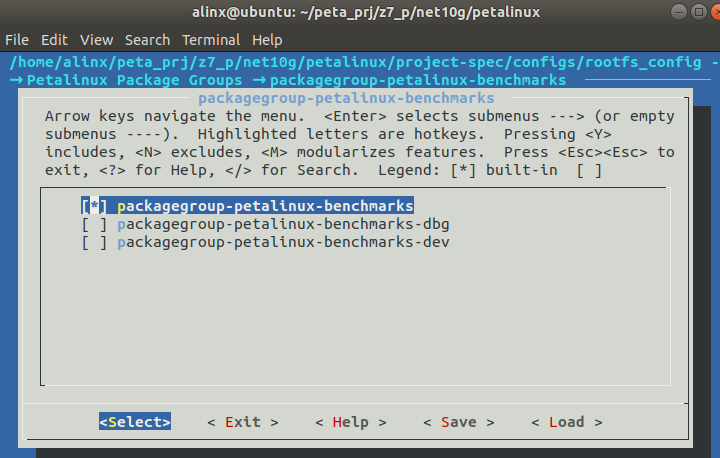

使能Petalinux Package Groups --->packagegroup-petalinux-benchmarks --->[*] packagegroup-petalinux-benchmarks

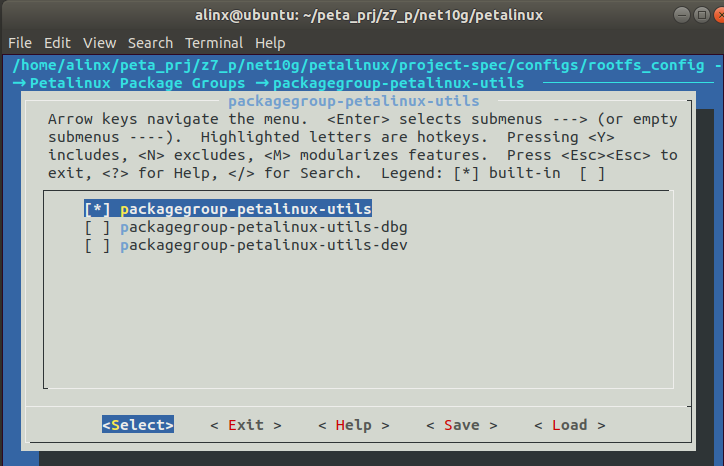

使能Petalinux Package Groups --->packagegroup-petalinux-utils --->[*] packagegroup-petalinux-utils

保存配置并退出

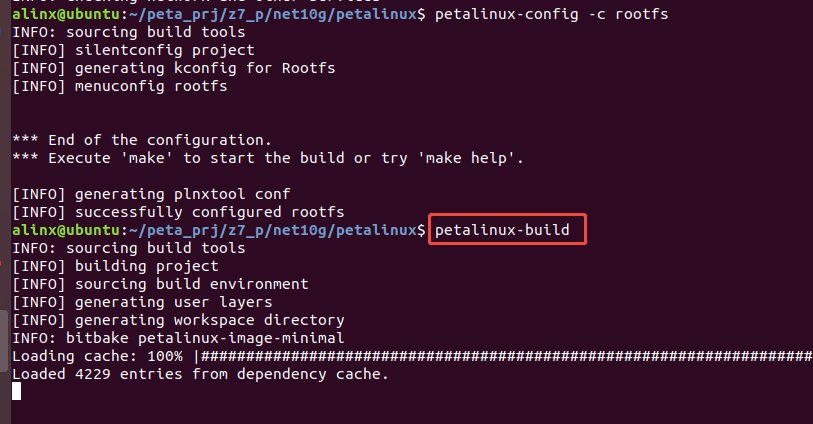

編譯petalinux工程，生成BOOT.BIN文件

petalinux-build

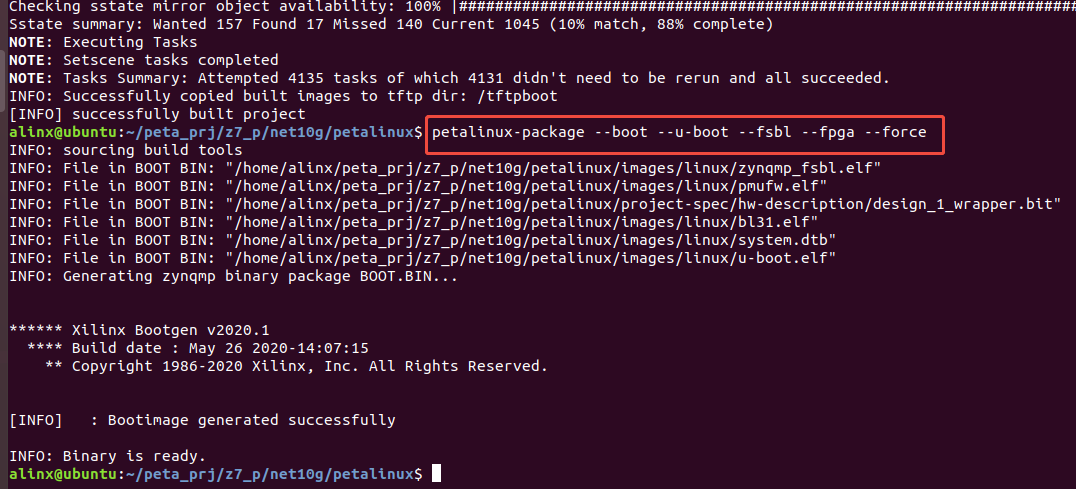

petalinux-package --boot --u-boot --fsbl --fpga --force

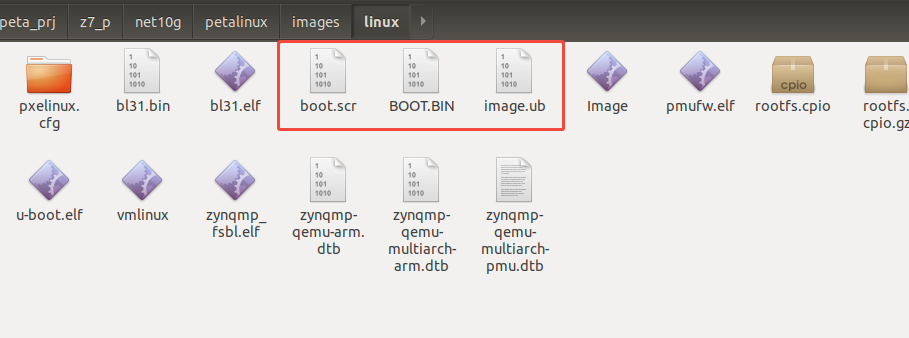

將生成的系統鏡像文件BOOT.BIN、boot.scr、image.ub拷貝到sd卡

速率測試

硬件環境：

主機（cpu: i5-14600k 主板: tuf b760m-plus wifi d4）

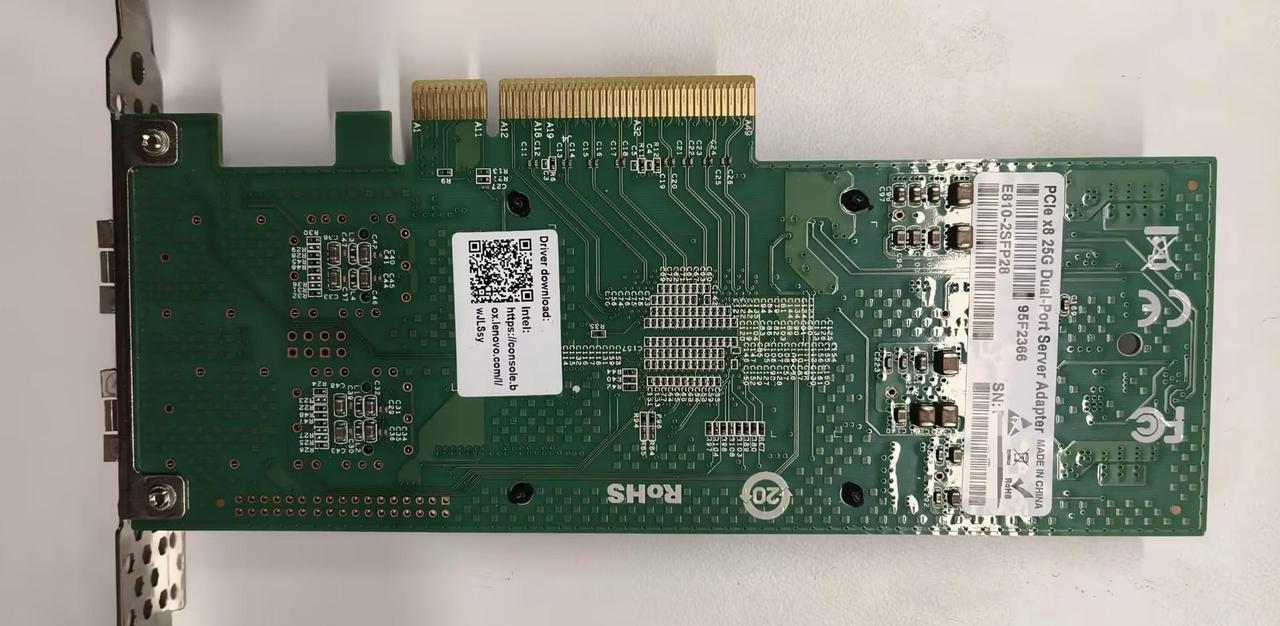

Intel E810-2SFP28 萬兆網卡

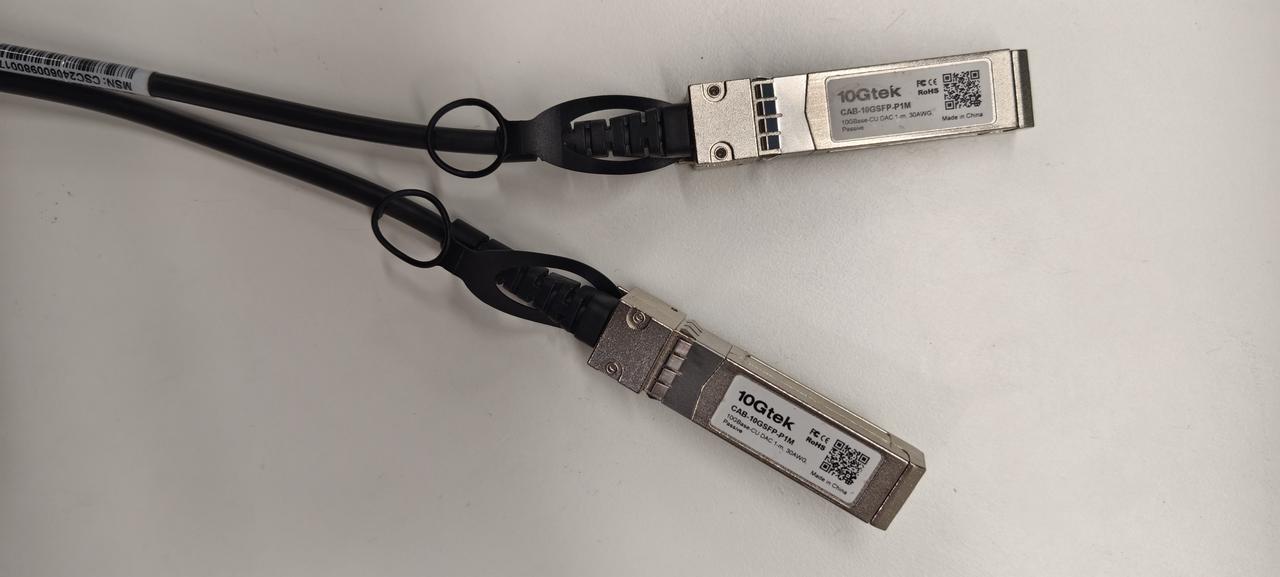

10G光纖模塊

軟件環境：

主機：windows10系統

開發板：petalinux2020.1系統

測速軟件：iperf3.7

硬件準備：

sd卡插入Z7_P，撥碼調整為sd啟動模式

FH1223接到Z7_P FMC接口上

Z7_P PS_UART接口連接到主機USB接口

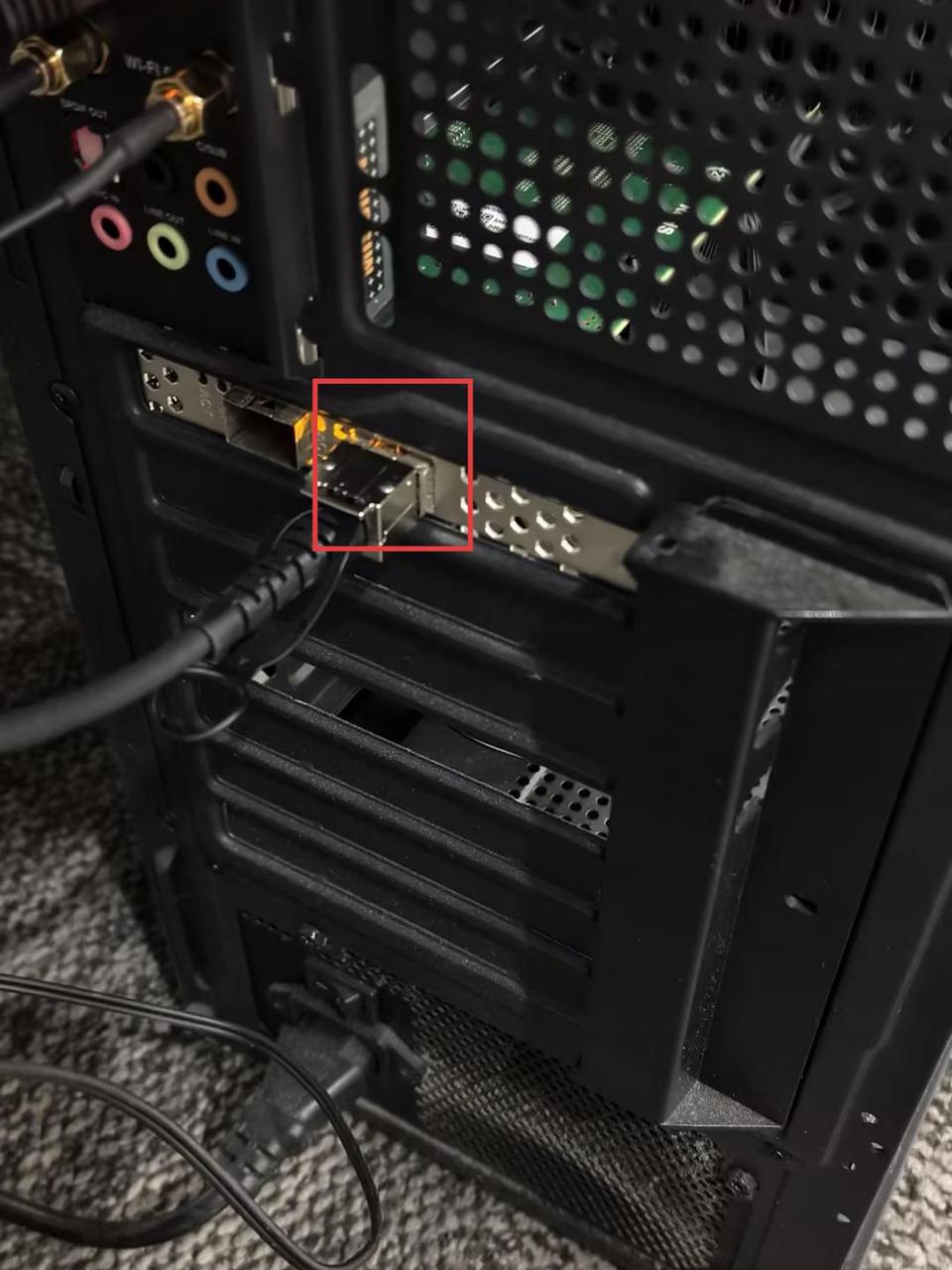

10g光纖模塊連接FH1223的SFP1接口和主機萬兆網卡的光纖接口

軟件準備：

板卡上電啟動后，在其串口終端中輸入如下命令，配置SFP1對應的網口ip地址和mtu值，并關閉其余網口

ifconfig eth1 mtu 9000
ifconfig eth1 192.168.8.100
ifconfig eth1 up
ifconfig eth0 down

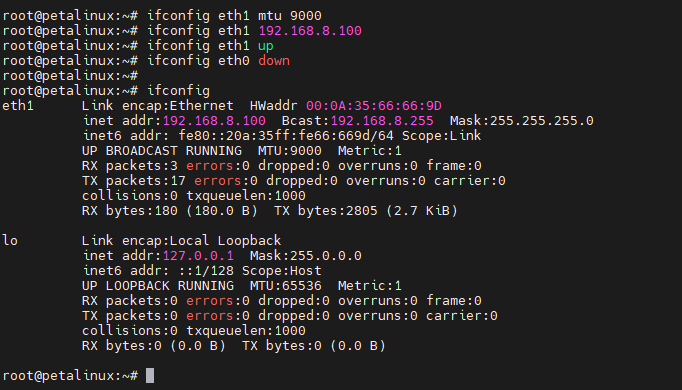

輸入ifconfig命令查看當前網口配置

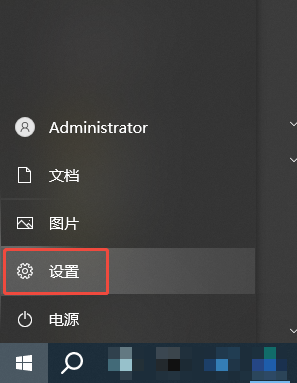

在windows主機中，點擊左下角“開始”菜單，進入設置界面，選擇“網絡和Internet”

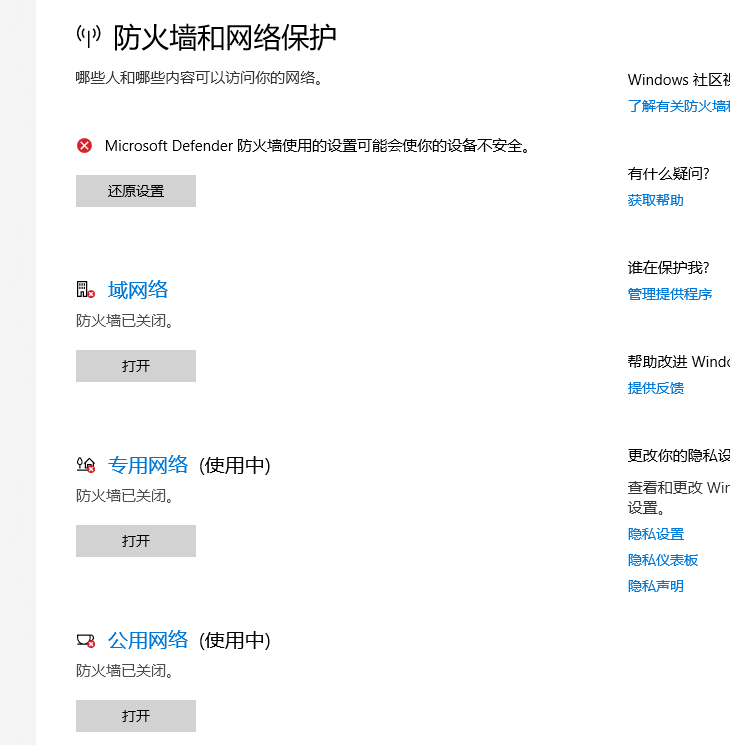

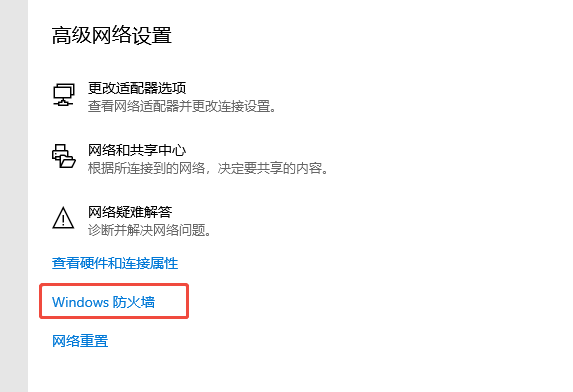

選擇”Windows防火墻“，關閉所有的防火墻（此時可以選擇將主機其余網口的網線拔出，僅保留萬兆網卡連接的光纖模塊）

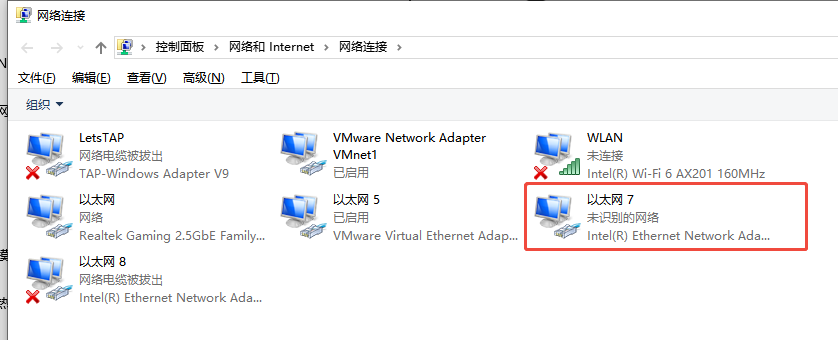

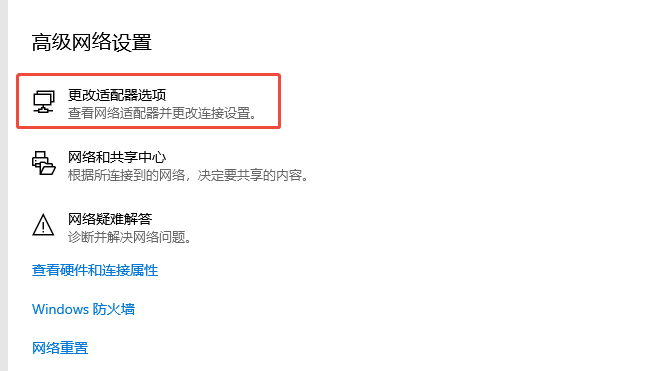

選擇“更改適配器選項”，然后雙擊選擇萬兆網卡接口對應的設備（此處為“以太網7”）

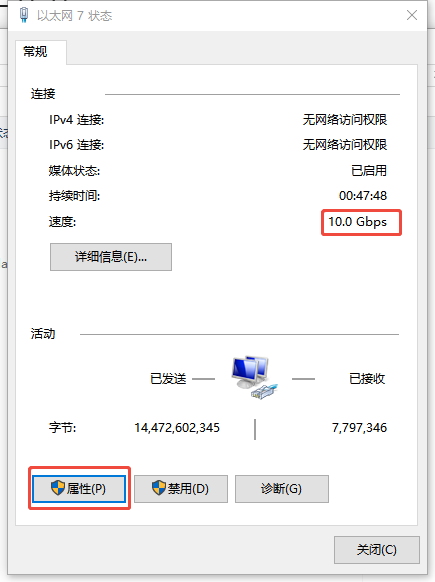

確認網卡速率協商到的是10Gbps，點擊“屬性”

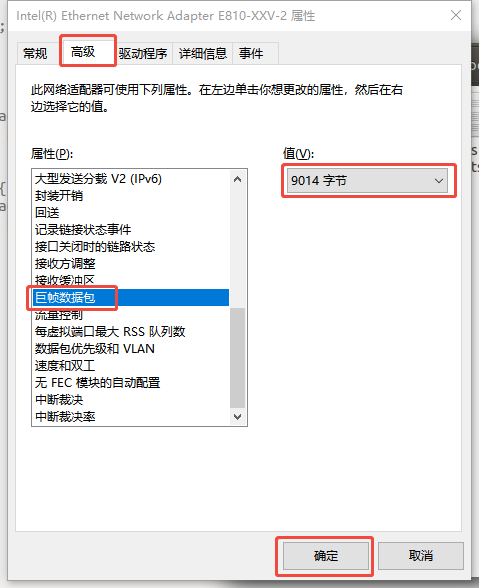

點擊”配置“，選擇”高級“，開啟巨幀數據包，值為9014，然后點擊”確定“

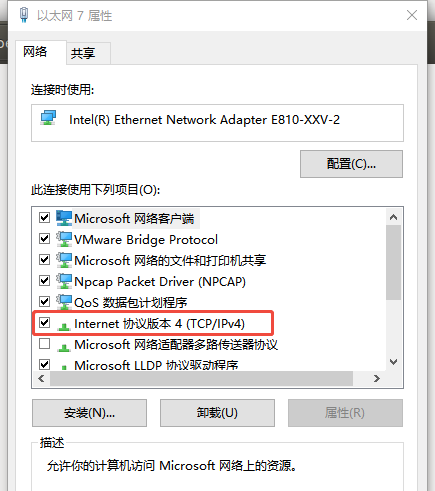

點擊”屬性“，雙擊”Internet 協議版本 4（TCP/IPv4）“

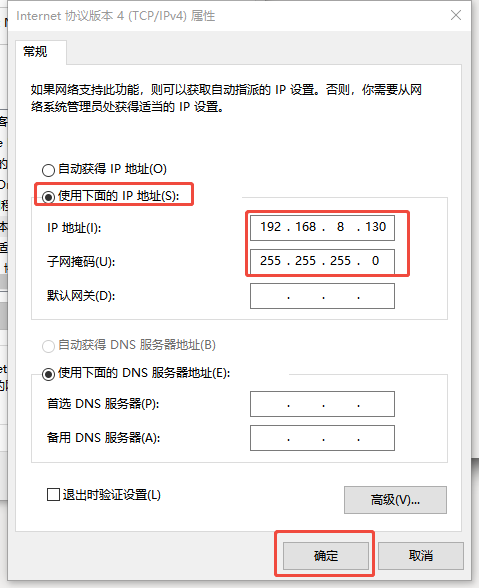

設置網卡的ip地址，修改如下圖所示，修改完成后點擊”確定“

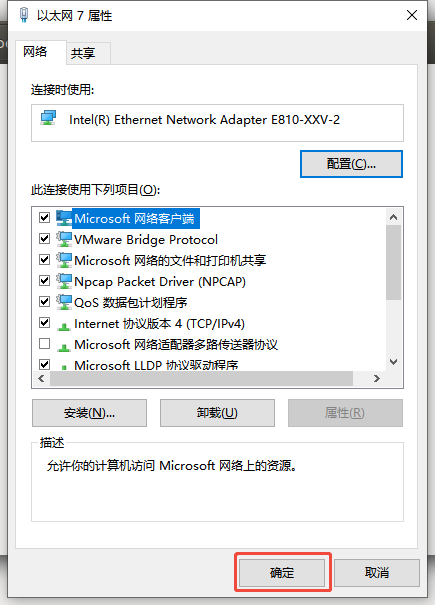

最后在適配器設備界面點擊”確定“，使所有配置生效

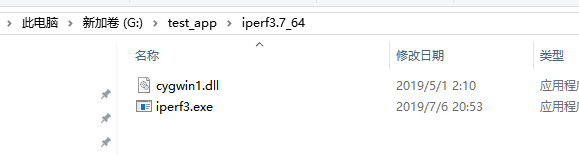

將iperf3的windows可執行程序拷貝到windows主機中（注意，路徑無中文）

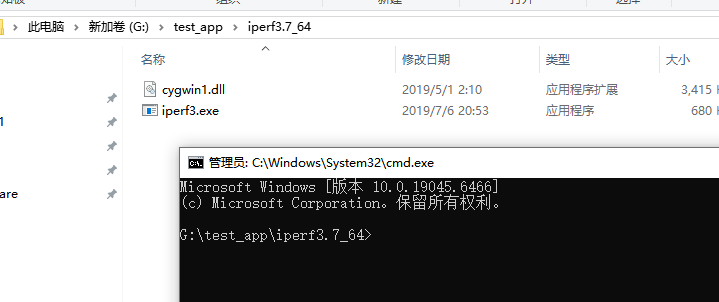

在當前界面上方地址欄中輸入cmd 并回車，就能快速打開一個當前路徑的命令行終端

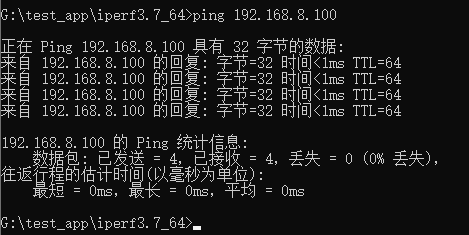

在該命令行終端中輸入如下命令，進行主機ping開發板測試

ping  192.168.8.100

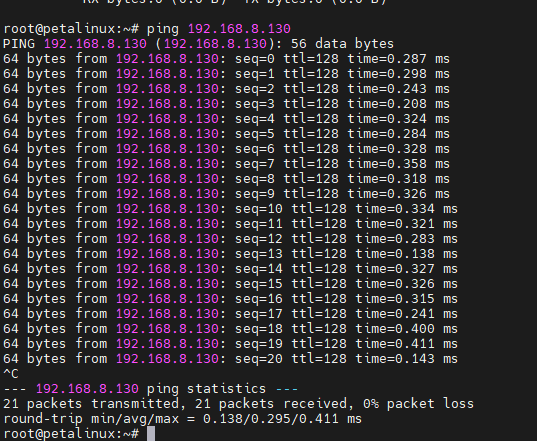

在開發板的串口終端輸入如下命令，進行開發板ping主機測試，按ctrl+c停止

ping  192.168.8.130

UDP RX

為了便于查看處理器負載，在開發板的串口終端中輸入如下命令，將iperf3服務端線程綁定到指定的cpu核上（Z7_P ps端有4個cpu核，此處綁定到cpu核2），并指定端口號5301

taskset -c 2 iperf3 -s -p 5301 -i 60 &

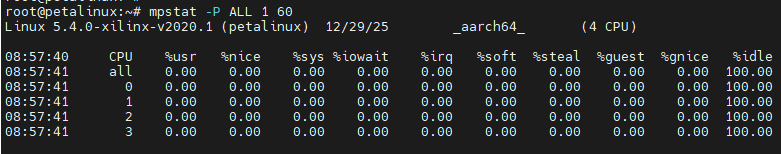

在串口終端中輸入如下命令，每秒打印一次cpu所有核心的使用情況，共計打印60次

mpstat -P ALL 1 60

在windows主機，iperf3測試程序路徑下打開的命令行終端中，輸入如下命令，開始iperf3 udp傳輸60s測試

iperf3 -c 192.168.8.100 -u -T s1 -p 5301 -t 60 -i 60 -b 10G -l 8960

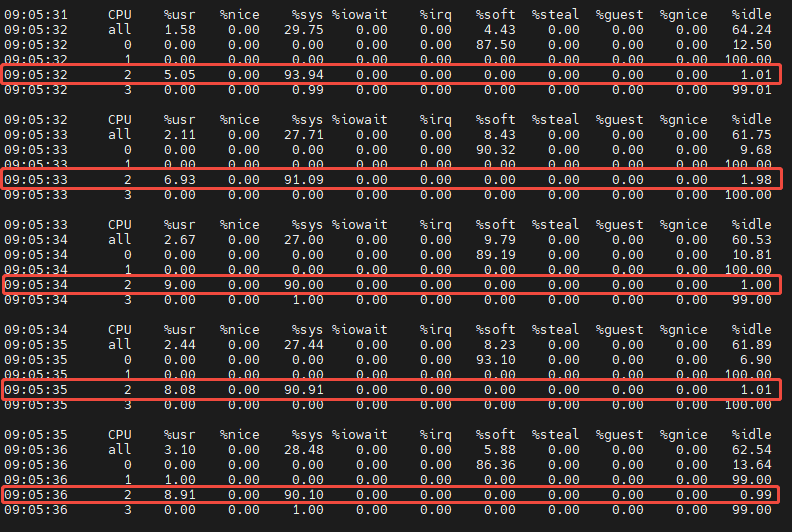

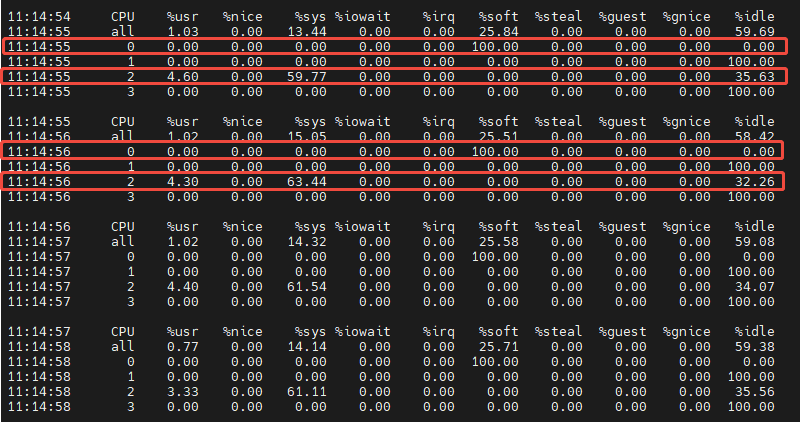

在udp傳輸測試過程中，板卡串口終端mpstat程序每秒打印的cpu核心負載情況，由此可知cpu核2基本保持滿負載運行

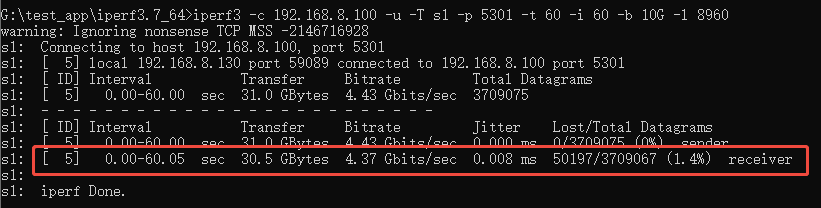

當60s傳輸測試完成后，主機命令行終端中會打印出測試結果，由下圖可知板卡萬兆網口 UDP RX 速率為4.37Gbits/sec

在板卡的串口終端中輸入如下命令，終止測試時設置的后臺iperf3服務端線程

killall  iperf3

UDP TX

在主機的命令行終端中，輸入如下命令，設置4個后臺執行的iperf3服務端線程

start /B iperf3 -s -p 5301
start /B iperf3 -s -p 5302
start /B iperf3 -s -p 5303
start /B iperf3 -s -p 5304

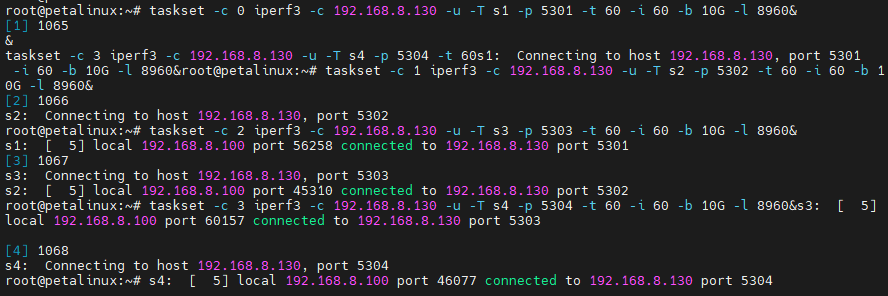

在板卡串口終端中輸入如下命令，開啟4個iperf3客戶端線程，并將其綁定到cpu核0~3

taskset -c 0 iperf3 -c 192.168.8.130 -u -T s1 -p 5301 -t 60 -i 60 -b 10G -l 8960&
taskset -c 1 iperf3 -c 192.168.8.130 -u -T s2 -p 5302 -t 60 -i 60 -b 10G -l 8960&
taskset -c 2 iperf3 -c 192.168.8.130 -u -T s3 -p 5303 -t 60 -i 60 -b 10G -l 8960&
taskset -c 3 iperf3 -c 192.168.8.130 -u -T s4 -p 5304 -t 60 -i 60 -b 10G -l 8960&

在串口終端中輸入命令，使用mpstat監測處理器負載

mpstat -P ALL 1 60

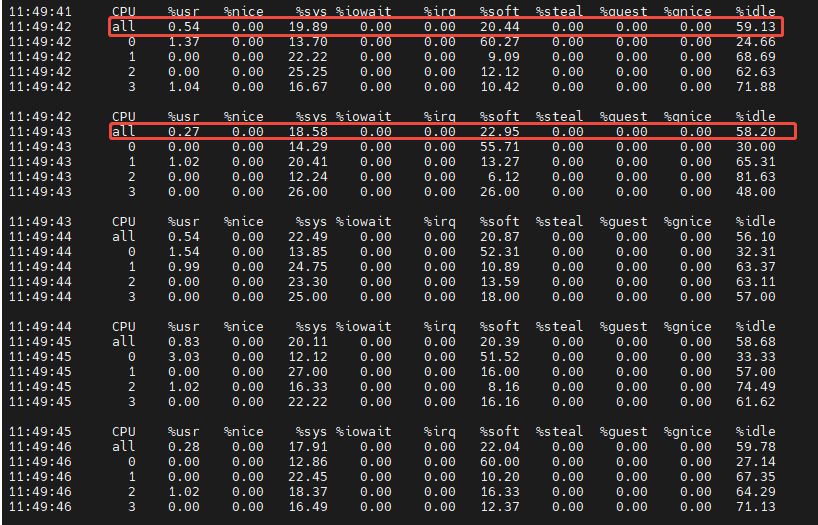

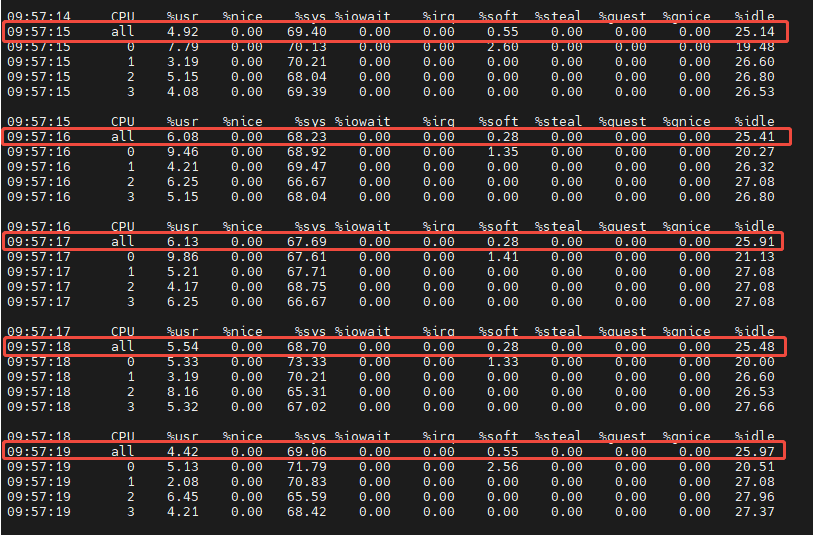

在udp傳輸測試過程中，板卡串口終端mpstat程序每秒打印的cpu核心負載情況如圖所示，處理器總負載為75%左右

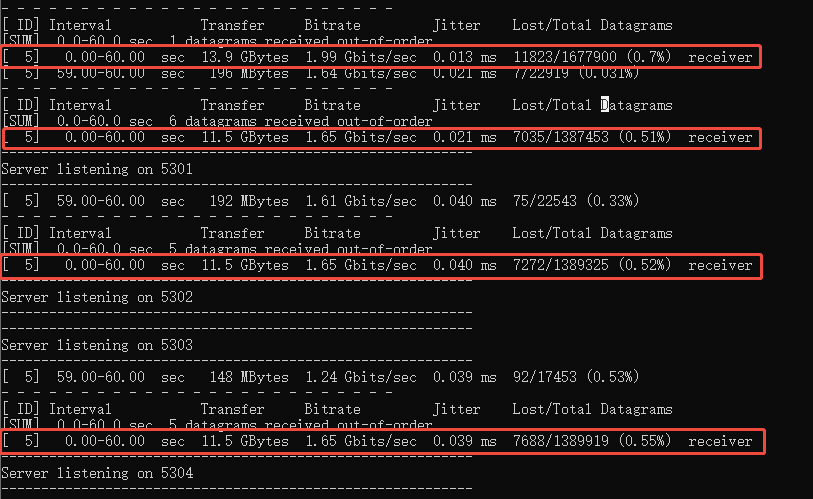

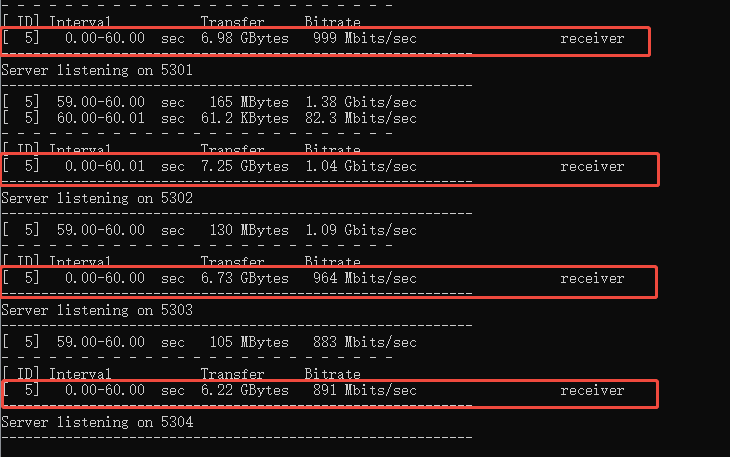

當60s傳輸測試完成后，主機命令行終端中會打印出測試結果，此時主機作為服務端，也就是接收方，所以板卡的 UDP TX 速率合計為 6.94 Gbits/sec

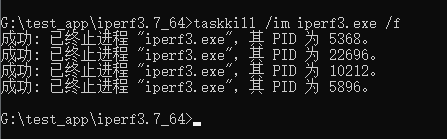

在主機的命令行終端中輸入命令，終止測試時設置的后臺iperf3服務端線程

taskkill /im iperf3.exe /f

TCP RX

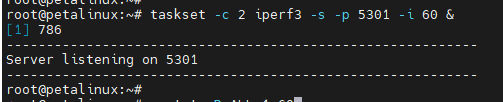

在開發板的串口終端中輸入命令，啟動iperf3服務端線程，并綁到cpu核2上

taskset -c 2 iperf3 -s -p 5301 -i 60 &

在串口終端中輸入命令，監測處理器負載

mpstat -P ALL 1 60

在主機的命令行終端輸入命令，啟動iperf3測試

start  /B  iperf3 -c 192.168.8.100   -T s1 -p 5301 -t 60 -i 60

在tcp傳輸測試過程中，板卡串口終端mpstat程序每秒打印的cpu核心負載情況如圖所示，雖然cpu核2的負載并未跑滿，但此時cpu核0因為軟中斷處理已經處于滿載狀態

當60s傳輸測試完成后，主機命令行終端中會打印出測試結果，如圖所示，板卡的 TCP RX 速率為2.63Gbits/sec

在開發板的串口終端中輸入如下命令，終止后臺的iperf3服務端線程

killall  iperf3

TCP TX

在主機的命令行終端中，輸入如下命令，設置4個后臺執行的iperf3服務端線程

start /B iperf3 -s -p 5301
start /B iperf3 -s -p 5302
start /B iperf3 -s -p 5303
start /B iperf3 -s -p 5304

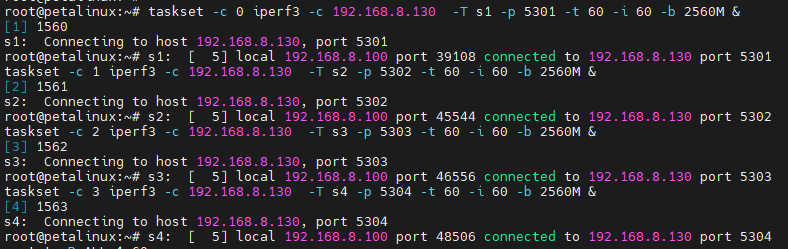

在板卡串口終端中輸入如下命令，開啟4個iperf3客戶端線程，并將其綁定到cpu核0~3

taskset -c 0 iperf3 -c 192.168.8.130  -T s1 -p 5301 -t 60 -i 60 -b 2560M &
taskset -c 1 iperf3 -c 192.168.8.130  -T s2 -p 5302 -t 60 -i 60 -b 2560M &
taskset -c 2 iperf3 -c 192.168.8.130  -T s3 -p 5303 -t 60 -i 60 -b 2560M &
taskset -c 3 iperf3 -c 192.168.8.130  -T s4 -p 5304 -t 60 -i 60 -b 2560M &

在串口終端中輸入命令，使用mpstat監測處理器負載

mpstat -P ALL 1 60

在tcp傳輸測試過程中，板卡串口終端mpstat程序每秒打印的cpu核心負載情況如圖所示，處理器總負載約為41%

當60s傳輸測試完成后，主機命令行終端中會打印出測試結果，如圖所示，板卡的 TCP TX 速率合計約為3.83Gbits/sec

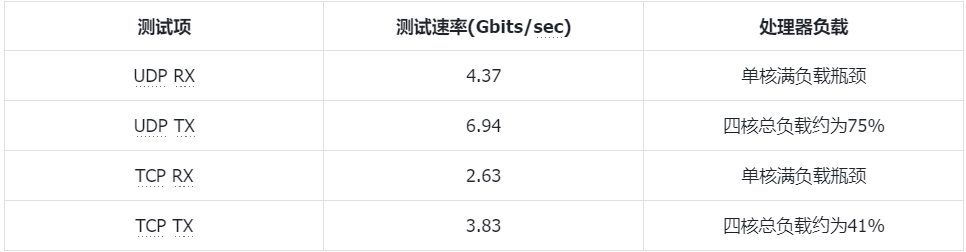

測試總結
