前言：

2025年的科技圈，RISC-V架構迎來爆發式增長，而機器人領域最火的“大小腦”架構也正是異構計算的核心落地場景——“大腦”負責算法決策，“小腦”掌控實時控制，二者無縫協作才能讓智能設備真正“活”起來。

全志T527芯片堪稱這一架構的完美載體：八核Cortex-A55處理AI推理、場景決策；玄鐵E906 RISC-V核以FreeRTOS為底座實現低功耗實時控制。但如何讓這雙核心高效“對話”？

這篇實戰筆記結合最新行業趨勢，基于眺望電子T527核心板，手把手教你搞定從配置到驗證的全流程，技術干貨直接復用！

一、“大小腦”如何分工？

機器人的“大小腦”分工，完全借鑒了生物學邏輯——大腦管決策，小腦管執行，二者協同才能兼顧智能與效率。這也是全志T527異構架構的設計核心：

●「大腦」Cortex-A55：像人類大腦一樣，負責復雜認知任務。比如解析傳感器數據、運行AI算法做場景判斷、管理網絡連接，適合處理非實時但高復雜度的工作，依托Linux系統的多任務能力高效運轉。

●「小腦」RISC-V（玄鐵E906）：類似人類小腦，專注實時執行與精準控制。比如電機驅動、外設響應、低功耗數據采集，要求微秒級響應速度，F(xiàn)reeRTOS的硬實時特性剛好匹配需求。

而二者協作的關鍵，在于一套高效的“溝通機制”：

全志T527用MSGBOX做中斷通知，靠remoteproc+rpmsg+virtio共享內存，既保證通信速度，又降低開發門檻，直接基于成熟框架快速落地。

二、實戰配置

2.1第一步：給“大腦”做內核配置（Cortex-A核）

“大腦”要先做好準備，才能順暢對接“小腦”，核心是設備樹配置和內核模塊開啟。

2.1.1 設備樹配置

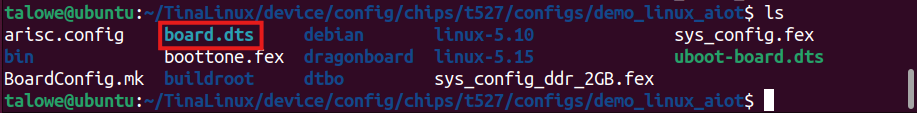

設備樹就像“大腦”的“通信說明書”，要明確“小腦”的內存范圍、通信通道等關鍵信息，路徑：

~/TinaLinux/device/config/chips/t527/configs/demo_linux_aiot/linux-5.15/board.dts

編輯設備樹，在設備樹中找到E906相關的設備樹節點，設備樹默認配置為：

e906_rproc:e906_rproc@7130000{ mboxes = <&msgbox?8>, <&msgbox?10>; mbox-names ="arm-kick","arm-standby"; memory-region = <&riscvsram0_reserved>, <&riscvsram1_reserved>, <&rv_vdev0buffer>, <&rv_vdev0vring0>, <&rv_vdev0vring1>,<&e906_dram_reserved>;
memory-mappings = /* < DA ? ? len ? ? PA > */ /* DSP RAM */ , /* SRAM A2 */ , /* DDR */ , /* SRAM SPACE 0 */ , /* SRAM SPACE 1 */ , /* DRAM SPACE */ ; standby-ctrl-en = <0x1>; standby-record-reg = <0x07090114>; status ="okay"; };

關鍵節點e906_rproc要重點配置3點：

mboxes：指定MSGBOX中斷通道，“arm-kick”觸發“小腦”工作，“arm-standby”通知待機狀態；

memory-region：分配共享內存（SRAM+DDR預留空間），“大小腦”必須訪問同一物理地址；

memory-mappings：綁定虛擬地址與物理地址，避免訪問沖突。

重點提醒：“小腦”的內存起始地址（0x60000000）和長度（0xa00000），后續“小腦”配置必須完全對齊，否則會出現通信失??！

2.1.2 內核模塊，開啟“通信協議”

在SDK根目錄執行./build.sh menuconfig，勾選以下核心配置：

? CONFIG_MAILBOX=y（啟用郵箱控制器，負責“敲門提醒”）； ? CONFIG_REMOTEPROC=y（遠程處理器管理框架，負責“喚醒小腦”）； ? CONFIG_RPMSG=y（核間通信協議，負責“語言翻譯”）； ? CONFIG_RPMSG_CHAR=y（字符設備接口，方便用戶層操作）。

勾選后保存編譯，“大腦”的通信接口就就緒了。

2.2第二步：給“小腦”裝“通信接口”（RISC-V側）

“小腦”要精準響應“大腦”指令，必須做好內存對齊和組件配置，確?！罢Z言互通”。

2.2.1 地址配置：和“大腦”保持一致

“小腦”的運行地址必須和“大腦”設備樹定義一致，否則會出現內存訪問錯誤，路徑：

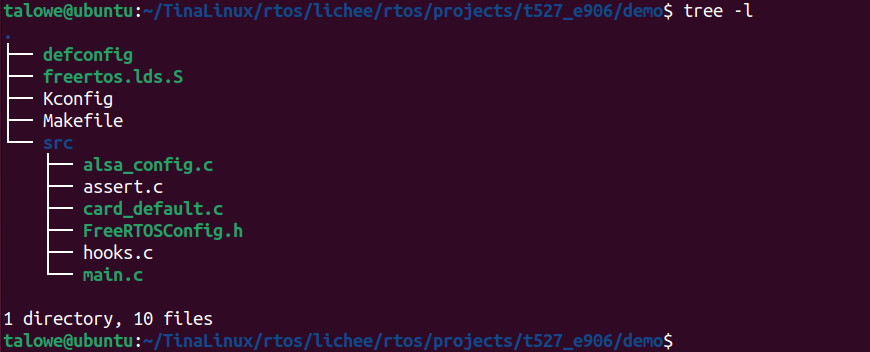

~/TinaLinux/rtos/lichee/rtos/projects/t527_e906/demo。

打開freertos.lds.S，確認內存參數由CONFIG_ARCH_START_ADDRESS和CONFIG_ARCH_MEM_LENGTH定義；

查看defconfig文件，確保參數匹配：

CONFIG_ARCH_START_ADDRESS=0x60000000CONFIG_ARCH_MEM_LENGTH=0xa00000

確認和linux內核中的dts配置一致：

e906_dram_reserved: e906_dram@60000000{ reg = <0x0?0x60000000?0x0?0x00a00000>; no-map;};

2.2.2 組件配置：開啟“溝通工具”

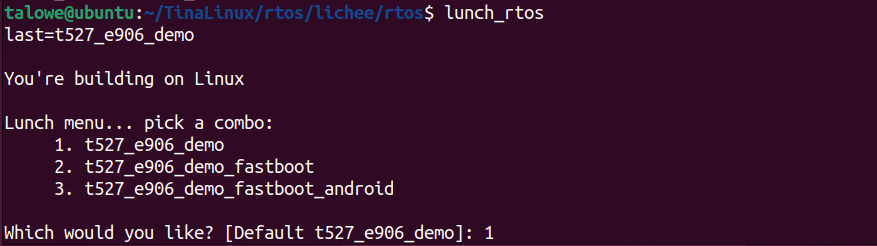

a. 進入RTOS環境：

cd~/TinaLinux/rtos →sourceenvsetup.sh → lunch_rtos，

選擇t527_e906_demo；

b. 打開配置界面：mrtos_menuconfig；

c. 關鍵勾選：

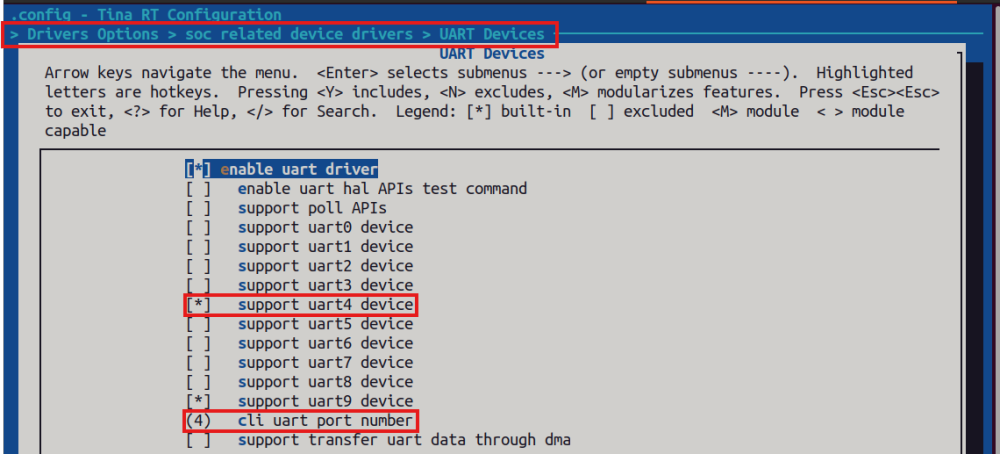

終端配置：選中UART4作為調試終端（后續連接電腦串口用）；

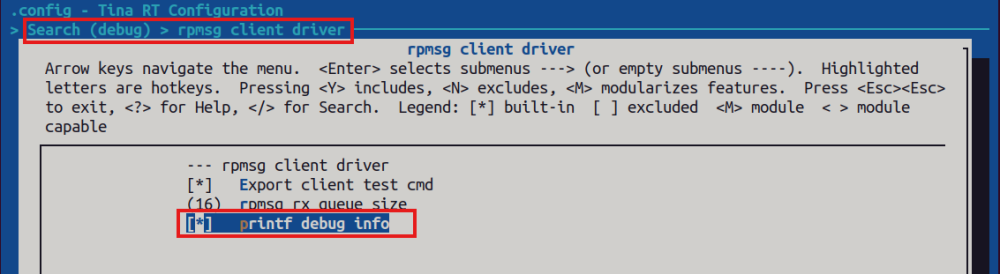

通信組件：勾選rpmsg client driver（rpmsg客戶端驅動，和“大腦”互通），開啟日志打?。ǚ奖阏{(diào)試）；

d. 編譯固件：執行mrtos編譯生成amp_rv0.bin（“小腦”固件），路徑在SDKbin目錄下。

2.3第三步：?jiǎn)拘选靶∧X”，建立連接

① 啟動眺望電子T527開發板，進入TinaLinux控制臺；

② 拷貝固件：將amp_rv0.bin復制到/lib/firmware目錄（“大腦”從這里加載“小腦”固件）；

③ 指定固件：

echoamp_rv0.bin > /sys/class/remoteproc/remoteproc1/firmware

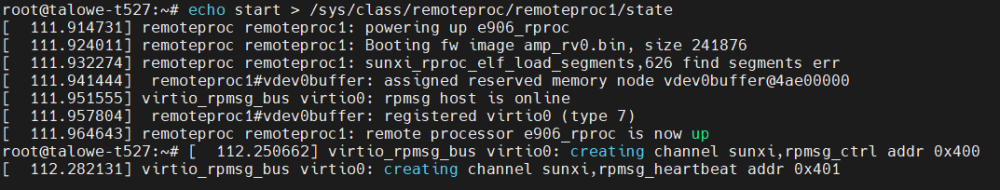

④ 啟動“小腦”：

echostart > /sys/class/remoteproc/remoteproc1/state；

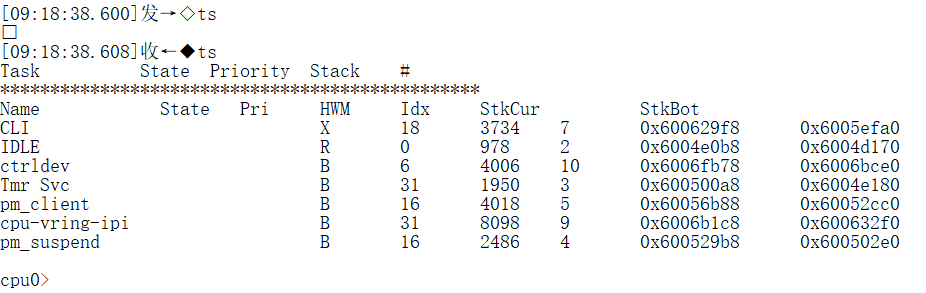

⑤ 連接終端：用串口線連接UART4和電腦，波特率115200，此時能看到“小腦”啟動日志，輸入ts可查看任務狀態——“大小腦”已準備就緒！

三、實測驗證：讓“大小腦”秒級對話 “

大小腦”通信的本質，是通過rpmsg創建“專屬聊天窗口”（端點），雙向收發數據。下面直接上實測步驟，全程可復現！

3.1準備工作：安裝測試工具

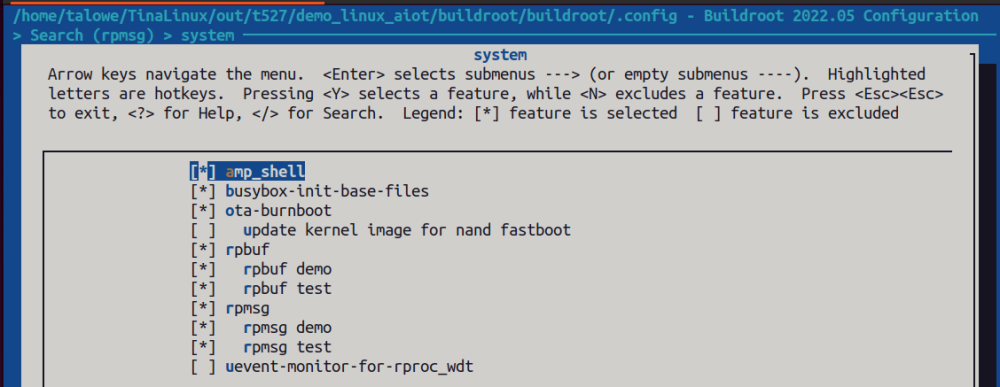

執行./build.sh buildroot_menuconfig；

勾選rpmsg demo和rpmsgtest；

保存配置：./build.sh buildroot_saveconfig，重新編譯文件系統并燒錄。

3.2步驟1：“小腦”創建監聽窗口

在“小腦”串口終端輸入命令，建立2個“聊天窗口”：

建立監聽：eptdev_bindtest2（創建名為test的2個端點）；

cpu0>eptdev_bind test2

驗證狀態：rpmsg_list_listen，顯示“alive為0”說明就緒。

cpu0>rpmsg_list_listennamelisten alivetest20console1000

3.3步驟2：“大腦”創建通信節點

在TinaLinux控制臺，對應“小腦”的監聽窗口創建客戶端：

第一個節點：

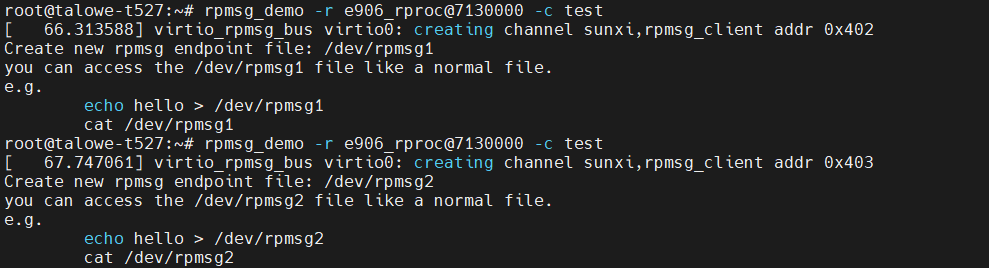

rpmsg_demo -re906_rproc@7130000-c test

生成/dev/rpmsg1；

第二個節點：重復上述命令，生成/dev/rpmsg2,輸入ls/dev/rpmsg*查看節點信息;

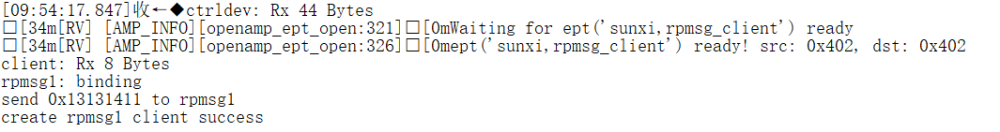

驗證節點：ls/dev/rpmsg*，能看到2個通信節點和控制節點，此時“小腦”終端會提示“rpmsg1 binding success”——“聊天窗口”已打通！

3.4步驟3：雙向通信實測（激動時刻?。?/strong>

測試1：“大腦”→“小腦”發指令

在Linux控制臺輸入：

echo"hello"> /dev/rpmsg1echo"hello"> /dev/rpmsg2

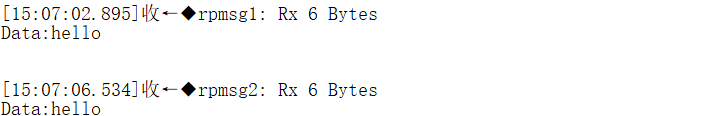

立刻查看“小腦”終端，清晰收到數據：

測試2：“小腦”→“大腦”傳數據

在“小腦”終端用eptdev_send發送狀態數據（格式：eptdev_send <節點ID> <數據>）：

eptdev_send1"hello E906"

回到“大腦”控制臺，讀取數據：

cat/dev/rpmsg1

測試3：“小腦”“大腦”持續通訊

直接顯示“小腦”發送的所有信息，支持持續收發，穩定性拉滿！

cpu0>eptdev_send1"hello E906 "willsend hello E906 to rpmsg0cpu0>eptdev_send1"hello E906 "willsend hello E906 to rpmsg0cpu0>eptdev_send1"hello E906 "willsend hello E906 to rpmsg0cpu0>eptdev_send1"hello E906 "willsend hello E906 to rpmsg0cpu0>eptdev_send1"hello E906 "willsend hello E906 to rpmsg0cpu0>eptdev_send1"hello E906 "willsend hello E906 to rpmsg0cpu0>eptdev_send1"hello E906 "willsend hello E906 to rpmsg0

大核端則會一直收到小核傳輸過來的信息。

3.5關閉通信

無需協作時，在“大腦”終端執行：

echo0 > /sys/class/rpmsg/rpmsg_ctrl-e906_rproc@0/closeecho1 > /sys/class/rpmsg/rpmsg_ctrl-e906_rproc@0/close

四、小結

這套“大小腦”協作方案，正契合當前AIoT和機器人的爆發需求，全志T527的方案基于Linux主線框架和成熟FreeRTOS組件，剛好適配RISC-V的開源趨勢，既能降低研發成本，又能快速對接AIoT場景，是中小企業切入智能硬件賽道的高性價比選擇。

如果您想獲取更完整的全志T527核心板大小腦通信配置，包含設備樹參數、內核配置清單和實測命令，方便你開發時快速查閱，也可以關注眺望電子公眾號或者聯系我們獲??！
