上海晶珩（EDATEC）正式發布新一代工業人機界面HMI3120，該產品系列采用Raspberry Pi CM5計算模塊，集強大算力、高清多點觸控顯示及全面工業連接功能于一體。

旗艦算力，支撐工業高效運算

HMI3120 采用樹莓派高性能計算模塊CM5——Broadcom BCM2712 四核 Arm Cortex-A76，主頻達 2.4GHz。依托 64 位 ARM 架構的強勁性能，可以輕松應對多任務并發、復雜數據可視化渲染及實時控制指令響應。存儲方面標配 8GB DDR4 高速內存，內置 64GB eMMC 高速閃存。

高清多點觸控，打造直觀操作界面

HMI3120 在顯示交互體驗上做了針對性優化，屏幕亮度達到 400~450cd/m2，即便在強光車間、戶外控制站點等復雜光照環境下，畫面依然清晰銳利。同時支持多點觸控，操作方式與日常智能設備一致，參數調整、頁面切換、手勢縮放都能精準響應。

接口全覆蓋，打破設備連接壁壘

為了適配工業現場多樣的設備連接需求，HMI3120 配齊了豐富的接口組合：

網絡接口：1 x千兆網口 、1 x百兆網口

工業串口：4 路隔離 RS232/485 端口，可直接對接傳感器、PLC、智能儀表等

通用接口：1 xHDMI ，2 xUSB 2.0

無線連接：雙頻 Wi-Fi 與藍牙 5.0/BLE 模塊，可選4G模塊

工業級可靠設計，適配復雜工況

HMI3120 延續了上海晶珩工業級產品的高可靠性優勢，通過 CE、FCC 權威認證，工作溫度覆蓋寬溫范圍，能在惡劣工業環境中穩定運行；支持寬壓輸入，具備過流、過壓、反接保護功能。

散熱設計上采用無風扇被動散熱方案，內置高導熱鋁片，再加上優化的散熱結構，散熱效率更高 —— 即便在 50℃高溫環境下，仍能滿負荷運行不降頻，確保核心性能穩定輸出。

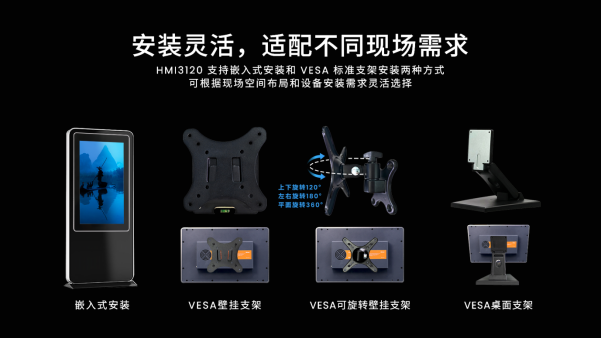

安裝靈活，適配不同現場需求

HMI3120 支持嵌入式安裝和 VESA 標準支架安裝兩種方式，可根據現場空間布局和設備安裝需求靈活選擇。我們有專為其設計的用于VESA標準支架安裝的配套配件，能匹配壁掛、桌面擺放等場景的安裝需求，方便用戶直接選用。

兼容樹莓派生態，二次開發更省心

HMI3120 完美兼容 Raspberry Pi OS 系統，依托樹莓派成熟的軟硬件生態，開發者可直接復用海量開源庫和開發工具，通過 Python、C++ 等編程語言快速實現定制化功能 —— 比如數據采集分析、可視化界面定制、設備聯動控制等。同時兼容 Node-RED 等主流工業開發工具，方便與企業現有 MES、SCADA 系統對接。

典型應用場景

工業控制

數據采集

智能倉儲

顯控一體機

運動控制
