一、案例背景：在自動化生產線中實現AB PLC與DeviceNet機器人的高效集成

隨著制造業向智能化、柔性化方向快速發展，許多傳統制造企業的自動化生產線面臨著核心設備互聯互通的嚴峻挑戰。在某汽車零部件精密加工生產線中，其核心控制系統采用羅克韋爾自動化（AB）的ControlLogix系列PLC，而負責精密裝配與搬運的六臺工業機器人則采用基于DeviceNet協議的通信接口。由于協議不兼容，PLC無法直接對機器人進行實時控制與數據交換，導致生產線存在“信息孤島”，協調調度依賴人工干預與預設固定程序，嚴重制約了生產節拍、柔性化生產能力與整體設備效率（OEE）的提升。

二、項目痛點

1.協議壁壘，互聯困難：AB PLC主流采用Ethernet/IP協議，與機器人的DeviceNet協議屬于不同網絡層，無法直接通信，亟需一個協議轉換網關作為“翻譯官”。

2.數據割裂，可視性差：機器人的運行狀態（如坐標、扭矩、報警代碼）、產量數據無法實時上傳至PLC及上位監控系統，管理層缺乏實時數據駕駛艙。

3.調度僵化，柔性不足：生產訂單切換時，無法通過PLC實時動態調整機器人參數與任務，換線時間長，無法滿足小批量、多品種的柔性生產需求。

4.維護滯后，故障率高：設備故障無法實時預警，機器人異常往往在造成停線后才被發現，排查困難，平均修復時間（MTTR）長。

5.集成成本高，周期長：傳統解決方案涉及底層驅動深度開發與多硬件組合，導致系統復雜、實施周期漫長且后期維護難度大。

核心利器：捷米特JM-EIP-DNTM協議轉換網關功能簡介

捷米特JM-EIP-DNTM是一款高性能的工業網關，專門設計用于解決工業現場中不同協議設備間的互聯難題。在本項目中，它扮演著至關重要的數據采集器與協議中樞角色：

核心功能：實現Ethernet/IP與DeviceNet之間的雙向協議轉換。

數據透明傳輸：將DeviceNet機器人中的I/O數據、狀態字直接映射為AB PLC能夠識別的標簽數據，反之亦然，實現無縫數據交換。

高可靠性設計：工業級硬件，支持寬溫寬壓，適應嚴苛車間環境，確保通信穩定。

便捷配置：提供用戶友好的配置軟件，無需復雜編程，通過圖形化界面即可完成設備映射與參數設置，極大縮短了集成時間。

網絡拓展：本身也作為一個功能強大的物聯網網關，可為未來接入車間級MES/SCADA系統提供標準化數據接口。

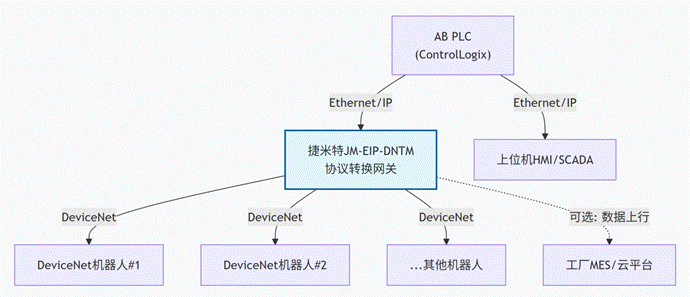

三、系統拓?fù)浣Y(jié)構

解決方案與實施過程

解決方案描述：在PLC機柜中部署一臺捷米特JM-EIP-DNTM協議轉換網關。網關的Ethernet/IP端口接入現有工廠以太網，與AB PLC處于同一網絡；其DeviceNet端口通過總線連接所有機器人。通過配置軟件，將每個機器人的關鍵輸入/輸出數據點（如啟動、停止、故障信號、當前位置寄存器等）一對一映射到PLC的特定數據標簽中。PLC像訪問本地設備一樣，通過讀寫這些標簽即可直接控制機器人并獲取狀態，實現了從“硬接線+人工”模式到“全數字通信+自動調度”模式的根本轉變。

實施過程：

1.網絡規劃與硬件安裝：規劃獨立的DeviceNet總線網絡，安裝網關、終端電阻、電源模塊，完成物理接線。

2.網關參數配置：使用JM-EIP-DNTM專用工具，掃描并添加所有機器人從站設備，定義DeviceNet通信參數。

3.數據映射配置：在配置軟件中，將機器人需要交換的每個數據點（如“機械臂就緒”信號）映射為網關內部寄存器地址，并關聯至Ethernet/IP端的標簽名。

4.PLC程序開發：在RSLogix5000中，添加網關為通用Ethernet/IP模塊，并導入已配置好的標簽數據結構。編寫邏輯程序，實現對機器人組的協同控制與數據采集。

5.聯調測試與上線：進行分段與全系統聯調，測試通信穩定性、控制實時性與故障恢復能力，優化后正式投入運行。

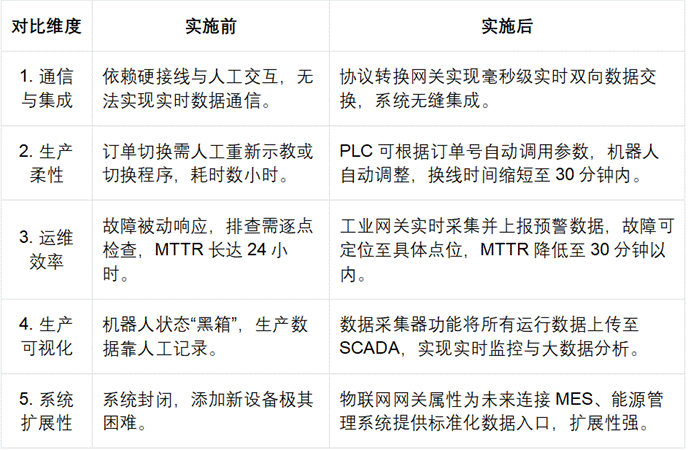

四、應用效果與前后對比

五、行業應用前景與總結

在當前工業4.0與數字化轉型浪潮下，類似本案例的協議轉換需求在新能源（鋰電、光伏）、半導體制造、食品飲料包裝、物流倉儲等高速發展、對自動化與柔性化要求極高的行業尤為突出。這些行業的生產設備來源廣泛，協議標準不一，對智能網關的需求旺盛。此外，生物制藥行業對生產過程的可追溯性要求嚴苛，也急需通過可靠的數據采集與轉換確保數據鏈完整。

六、總結：

本項目通過引入捷米特JM-EIP-DNTM這款專業的協議轉換網關，成功打破了AB PLC與DeviceNet機器人之間的通信壁壘。它不僅是一個簡單的數據采集器，更是一個承上啟下的工業網關和物聯網網關。方案以較低的成本和快速的部署，實現了生產線控制層的高效融合與數據的透明化流動，顯著提升了生產柔性、運維效率與管理精細化水平，為企業后續的數字化、網絡化升級奠定了堅實的“數據基座”。這充分證明，在邁向智能制造的進程中，選擇一款可靠、高效的智能網關進行協議融合，是破解“信息孤島”、釋放設備潛能、快速獲取投資回報的關鍵一步。

《具體內容配置過程及其他相關咨詢請與武工留言交流》
