共聚焦顯微技術是現代科學研究的重要成像工具，主要通過引入共軛針孔濾除非焦平面雜散光，實現優異的光學切片能力和三維分辨率。其主流技術路徑分為激光掃描共聚焦顯微鏡（LSCM）與轉盤共聚焦顯微鏡（SDCM）。二者雖共享共聚焦核心原理，但在技術原理、性能參數及應用場景上存在系統性差異。下文，光子灣科技將深入剖析兩者的工作機制，對比其關鍵性能，并闡明其各自的適用領域。

#Photonixbay.

工作原理差異

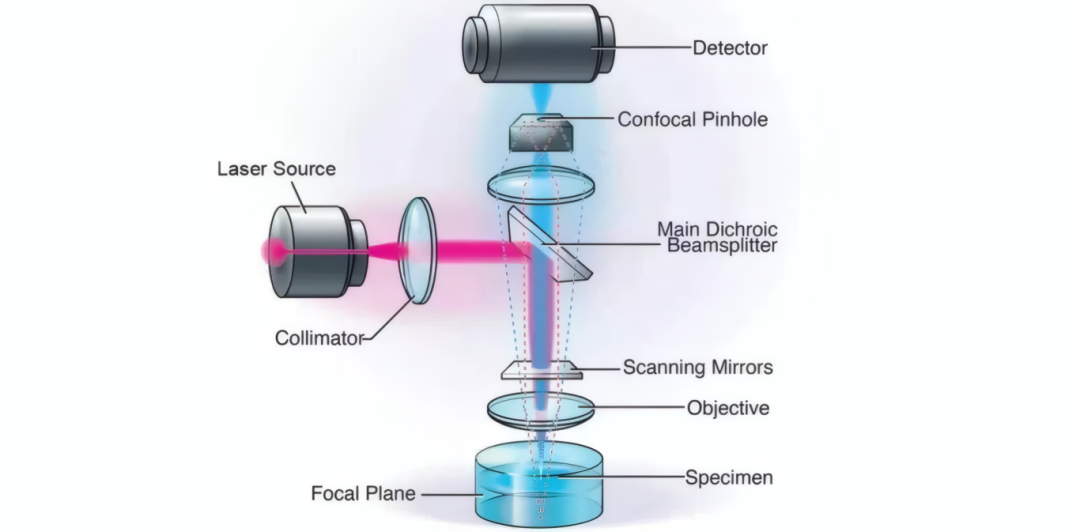

共聚焦顯微鏡原理

激光掃描共聚焦顯微鏡采用“點照明-點探測-逐點掃描”的工作機制。其工作流程包含三個關鍵步驟：首先，激光通過照明針孔被物鏡聚焦為樣品焦平面上的一個衍射極限光點；隨后，該點激發的熒光被同一物鏡收集，并經由一個共軛的探測針孔后，由點探測器接收；最后，通過振鏡控制激光點在樣品上進行光柵式逐行掃描，同步采集每個點的信號，由計算機重建出二維光學切片，將切片堆疊利用計算機軟件進行處理，就得到樣品高分辨率的三維立體結構。

轉盤共聚焦顯微鏡采用“多點并行照明與探測”的工作模式。其核心部件是高速旋轉的、帶有數萬對微孔的尼普科夫盤，可將激光轉換為樣品平面上成千上萬的共聚焦光點陣列。這些光點激發的熒光經對應針孔濾光后，由面陣相機單次曝光捕獲，直接形成完整圖像。

#Photonixbay.

關鍵性能參數的對比

1.成像速度

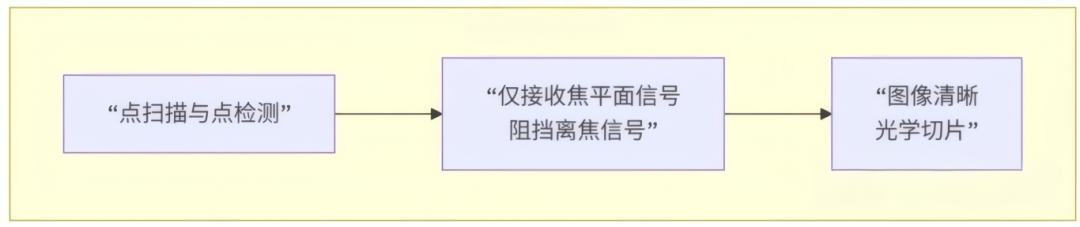

激光共聚焦顯微鏡成像過程示意圖

激光掃描共聚焦顯微鏡：受機械掃描限制，常規幀率為幾幀/秒，共振掃描可達上百幀/秒。

轉盤共聚焦顯微鏡：速度取決于相機讀出速率，通?？蛇_數百至上千幀/秒，但同時也犧牲了分辨率、清晰度。

2.信噪比與探測靈敏度

激光掃描共聚焦顯微鏡：極高且可調，PMT探測器靈敏度高，且用戶可連續調節針孔大小，在弱信號條件下能通過優化獲得最佳信噪比。

轉盤共聚焦顯微鏡：良好但固定，sCMOS相機量子效率高，但存在讀出噪聲。針孔尺寸固定，在信號極微弱時成像質量遜于LSCM。

3.光學切片能力與分辨率

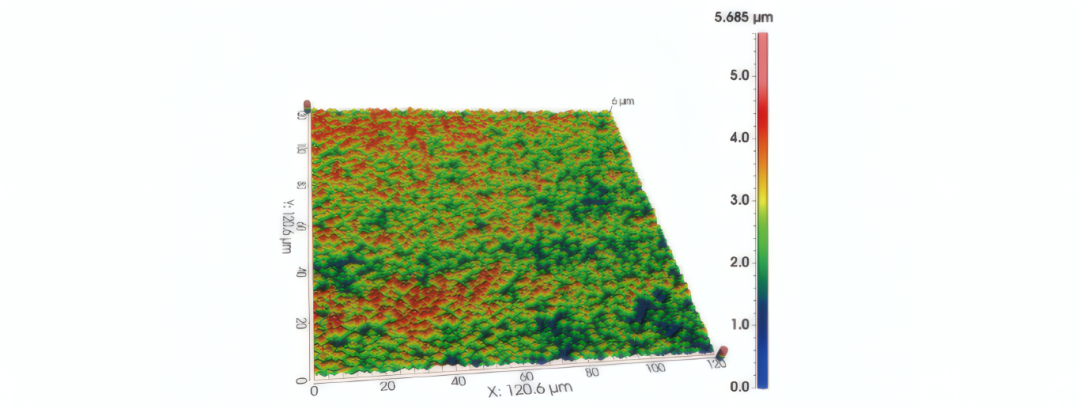

用共聚焦顯微鏡采集的三維圖像實例

激光掃描共聚焦顯微鏡：卓越且靈活，針孔調至最佳大小時，可獲得理論最優的軸向分辨率。

轉盤共聚焦顯微鏡：良好但固定，分辨率由固定針孔尺寸決定，光學切片能力通常略遜于優化后的LSCM。

4.功能靈活性與擴展性

激光掃描共聚焦顯微鏡：平臺化，擴展性極強。易于集成光譜拆分、熒光壽命成像、超分辨顯微成像等多種高級功能。

轉盤共聚焦顯微鏡：相對專一，核心優勢在于高速共聚焦成像，系統封閉性強，難以直接進行高級功能擴展。

#Photonixbay.

典型應用場景的區別

1.激光掃描共聚焦顯微鏡

在半導體領域，用于晶圓表面缺陷的無損檢測、集成電路微觀結構的尺寸量測以及封裝材料的形貌分析。

在材料科學領域，精確量化材料表面的三維形貌、粗糙度參數，評估涂層、薄膜的厚度均勻性、結合界面特性，以及分析金屬、復合材料的微觀結構等。

在精密加工領域，對精密零部件進行非接觸式三維輪廓掃描。

在失效分析與質量控制中，通過對產品微觀特征的定量成像，追溯工藝缺陷根源。

2.轉盤共聚焦顯微鏡

設計幾乎完全服務于生命科學，其高速、低光毒性的特性專為捕捉活細胞、組織的快速動態生理過程而優化。在需要長時間觀察活體樣本以保持其生理活性的研究中，SDCM是更合適的選擇。

激光掃描共聚焦顯微鏡與轉盤共聚焦顯微鏡代表了共聚焦原理下兩種不同的技術優化方向：LSCM致力于追求成像質量與功能的可拓展性，而SDCM則優先保障成像速度與生物樣品的活性。研究者在選用時，應首要權衡實驗對分辨率、速度和功能復雜性的核心需求，從而做出精準的技術匹配。

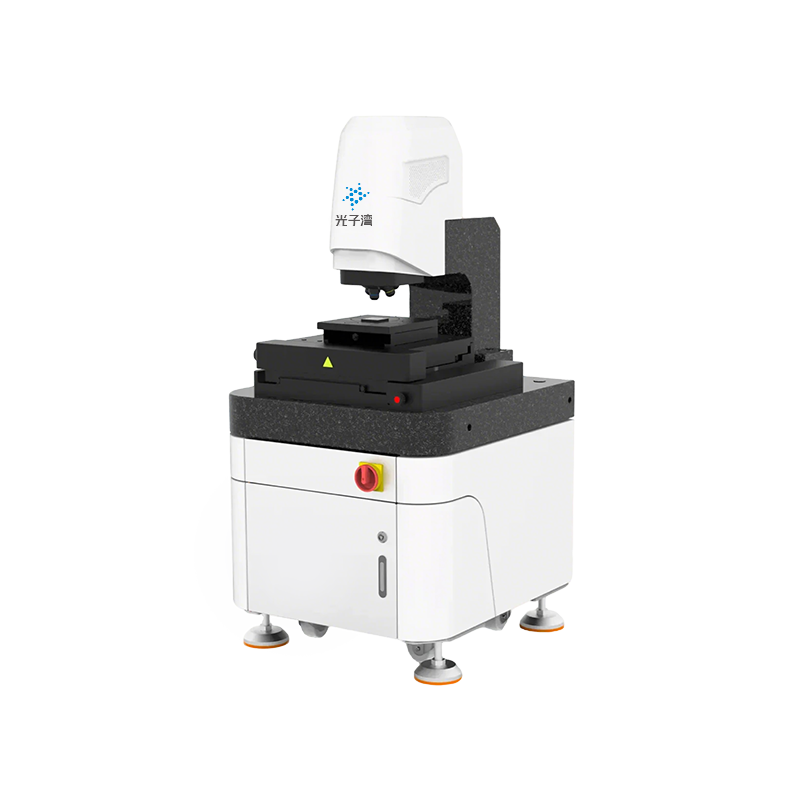

光子灣3D共聚焦顯微鏡

光子灣3D共聚焦顯微鏡是一款用于對各種精密器件及材料表面，可應對多樣化測量場景，能夠快速高效完成亞微米級形貌和表面粗糙度的精準測量任務，提供值得信賴的高質量數據。

超寬視野范圍，高精細彩色圖像觀察

提供粗糙度、幾何輪廓、結構、頻率、功能等五大分析技術

采用針孔共聚焦光學系統，高穩定性結構設計

提供調整位置、糾正、濾波、提取四大模塊的數據處理功能

光子灣共聚焦顯微鏡以原位觀察與三維成像能力，為精密測量提供表征技術支撐，助力從表面粗糙度與性能分析的精準把控，成為推動多領域技術升級的重要光學測量工具。
