摘要

在工業配電系統中，電壓暫降與短時中斷（俗稱“晃電”）已成為影響連續生產和設備安全運行的重要電能質量問題。尤其是在流程工業、連續制造及自動化程度較高的生產系統中，晃電事件往往會引發接觸器脫扣、變頻器停機或控制系統復位，造成生產線非計劃停產。針對工業現場低壓敏感設備對電壓暫降耐受能力不足的問題，基于設備末端的抗晃電保護方案逐漸成為工程應用中的有效技術路徑。本文結合工業配電系統的典型結構，對抗晃電保護技術的原理、應用模式及實際效果進行分析。

關鍵詞：工業配電系統；電壓暫降；抗晃電；低壓回路；電能質量

引言

隨著工業生產向連續化、自動化和高精度方向發展，工業配電系統中對供電穩定性的要求顯著提高。相較于傳統停電事故，電壓暫降和短時中斷具有持續時間短、發生頻率高、影響范圍廣等特點，往往難以通過常規供電可靠性指標進行有效評估，卻對生產系統造成實質性影響。

在實際工業現場，晃電多由上電網短路故障、大功率設備啟動、雷擊浪涌或電源切換引發，其影響主要集中在低壓側控制和執行環節。因此，圍繞低壓回路開展針對性的抗晃電治理，已成為工業配電系統優化的重要方向。

工業配電系統中晃電問題分析

晃電的特征及成因

晃電通常表現為電壓幅值在短時間內大幅下降或中斷，持續時間從數毫至數不等。根據相關標準定義，該類事件雖未構成長時停電，但足以觸發大量低壓設備的保護動作。

在工業配電系統中，晃電的典型成因包括：

電網側短路或絕緣閃絡故障

大功率電機或變頻設備啟動造成的電壓跌落

備用電源切換或快速切換裝置動作

雷擊或浪涌干擾引起的瞬時電壓波動

工業負載對晃電的敏感性

工業現場中，PLC、DCS、變頻器、軟啟動器以及接觸器等設備普遍對電壓暫降較為敏感。當電壓低于其保持或運行閾值時，設備可能出現脫扣、停機或異常復位，進而導致整條生產線中斷。

特別是在石化、化工、冶金、半導體等連續生產行業，晃電事件往往不僅影響設備本身，還會造成產品報廢、工藝紊亂和較長時間的恢復過程。

抗晃電保護技術的治理思路

交流接觸器作為電動機回路重要的控制元件，在工業生產中承擔了重要的作用。雷擊、短路重合閘、電網故障、大功率設備啟動等原因引起的電壓跌落（晃電）現象嚴重影響接觸器的正常工作，并引起相關聯鎖設備停機，給企業造成巨大的經濟損失。

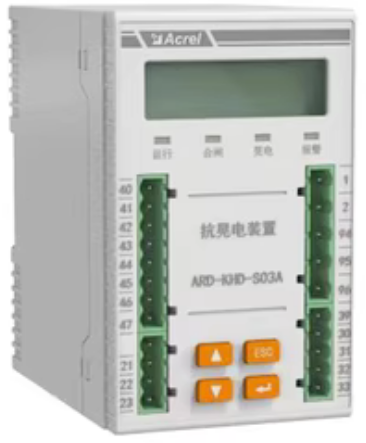

AKH-KHD抗晃電裝置，具備 “晃電保持+晃電再起動”功能，能夠抵御接觸器控制回路晃電引起的接觸器釋放（不包括直流接觸器或帶節能功能的接觸器），也可以針對變頻、軟起回路實現再啟動，保障設備的連續性運行，為企業生產保駕護航。

從治理層看，晃電問題既可在電源側治理，也可在負載側進行控制。綜合投資成本、實施難度和實際效果，工程實踐中更傾向于在設備末端和控制回路層面實施抗晃電措施。

其核心思想在于：

在電壓暫降發生時，通過輔助供能、保持控制狀態或?qū)崿F(xiàn)快速再啟動，避免關鍵設備因短時電壓波動而失效，從而保障生產連續性。

抗晃電保護在工業配電系統中的應用模式

接觸器回路的抗晃電應用

在傳統電機直起回路中，接觸器線圈對電壓變化高度敏感，短時間的電壓跌落即可引發釋放。通過在控制回路中引入抗晃電裝置，可在晃電期間向接觸器線圈提供穩定的保持電源，使其在規定時間內維持吸合狀態，待電壓恢復后繼續運行，從而避免非必要的停機。

變頻與軟啟動回路的抗晃電應用

對于采用變頻器或軟啟動器的電機回路，晃電往往觸發設備內部的失壓或保護邏輯，導致停機?？够坞姺桨缚赏ㄟ^監測母線電壓及運行狀態，在晃電恢復后執行有序再啟動或控制復位，減少人工干預和重復啟停對設備壽命的影響。

與工業保護與控制系統的協同

抗晃電裝置通常具備開關量接口和通信能力，可與電動機保護器、PLC或上位系統協同工作，實現運行狀態監測、晃電事件記錄及報警輸出，使晃電治理從單一功能擴展為系統防護。

應用效果與工程意義

在工業配電系統中引入抗晃電保護技術后，可顯著降低因電壓暫降導致的非計劃停機次數。工程實踐表明，該類方案對毫至晃電事件均具有良好的適應性，且對原有系統改造影響較小，適合新建與技改項目同步實施。

從管理層面看，抗晃電保護不僅提升了供電穩定性，也為企業降低停產損失、提高設備利用率提供了有效技術支撐。

結論

抗晃電保護技術針對工業配電系統中低壓敏感設備的運行特點，通過在控制與執行層面增強電壓暫降耐受能力，有效緩解了晃電對連續生產的影響。隨著工業自動化水平的不斷提高，該類技術將在工業配電系統中發揮更加重要的基礎保障作用，成為提升電能質量應用價值的重要組成部分。
