一、案例背景與項目痛點

案例背景：

某大型水電站的機組軸承冷卻與變壓器溫度監測系統需要進行智能化改造。該系統核心控制器采用性能穩定、編程通用的西門子S7-1200PLC，其工業網絡為profinet。而分布于機組軸承、油槽及變壓器上的關鍵溫度監測點，大量使用了高精度、可靠性強的歐姆龍E5CC-DN系列溫度控制器，該設備標配的通訊接口為DeviceNET現場總線。

項目痛點（實施前）：

1.協議直接不兼容：西門子S7-1200PLC不支持DeviceNET主站功能，而歐姆龍E5CC-DN溫控器也不具備profinet接口，兩大核心設備如同使用不同語言的專家，無法直接對話。

2.數據采集盲區：主控室無法實時、遠程獲取遍布設備各處的溫度值，運行人員只能依賴傳統的就地巡檢和人工記錄方式，數據滯后且易出錯，無法實現預警式維護。

3.系統聯動失靈：由于溫度數據無法上傳，冷卻系統的水泵、風機等執行機構無法根據實時溫度進行智能啟停與調速，造成了能源浪費和設備磨損。

4.布線復雜與成本高企：若考慮將所有溫控器更換為profinet版本，或增設額外的DeviceNET主站模塊并構建獨立網絡，將面臨巨大的設備采購成本與復雜的布線工程，施工周期長，且可能影響電站正常運行。

5.運維效率低下：參數設定、報警閾值修改等操作需要技術人員到現場逐一調試每臺溫控器，維護工作量大，響應速度慢。

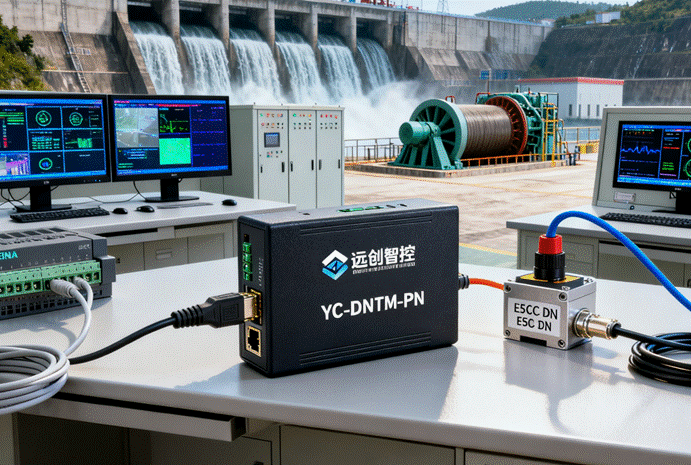

二、解決方案核心：遠創智控YC-DNTM-PN協議轉換網關

為解決上述痛點，我們引入了遠創智控YC-DNTM-PN協議轉換網關。這款設備是一款專為工業現場異構網絡集成而設計的智能網關。

網關功能簡介：

雙向協議轉換：作為核心的協議轉換網關，它實現了profinet與DeviceNET兩種工業網絡協議的雙向、透明轉換。在profinet側作為從站，在DeviceNET側作為主站。

強大的數據采集能力：作為高效的數據采集器，它能夠主動輪詢DeviceNET網絡上的所有歐姆龍E5CC-DN溫控器，讀取其過程值（PV）、設定值（SV）、輸出值及報警狀態等所有關鍵數據。

即插即用與靈活配置：用戶可通過簡單的網頁或?qū)Ｓ门渲密浖?，輕松設置DeviceNET從站的節點地址、波特率，并將溫控器的參數映射到西門子PLC的指定輸入/輸出映像區。

工業級可靠性：作為一款堅固的工業網關，它設計用于應對水電站現場可能存在的電磁干擾、溫度波動與振動等嚴苛環境，保障通訊的長期穩定。

物聯網關承上啟下：其物聯網網關的屬性為未來系統擴展預留了空間，可將采集的數據預處理后向更上層的云平臺或數據中心轉發。

三、清晰的解決方案與實施過程

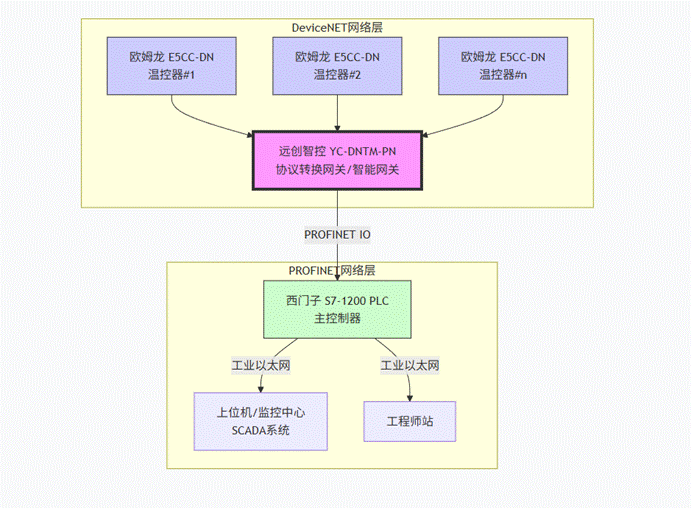

1.系統拓?fù)渲貥?gòu)

2.實施過程

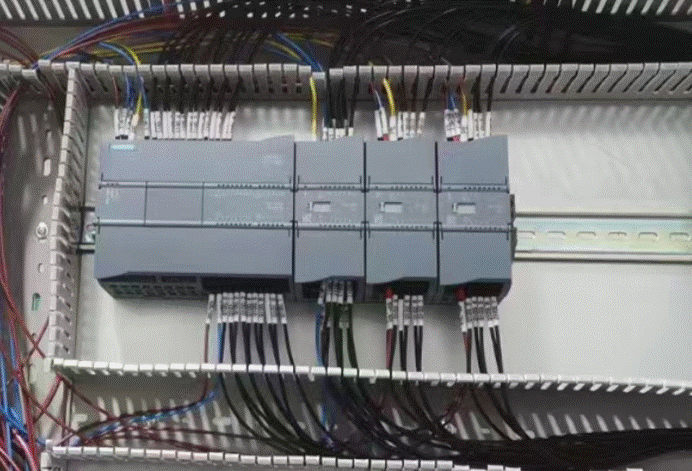

步驟一：硬件連接。將多臺歐姆龍E5CC-DN溫控器通過DeviceNET總線（使用標準5芯屏蔽電纜）手拉手并聯，并接入YC-DNTM-PN網關的DeviceNET主站接口。同時，將網關的profinet接口通過網線接入S7-1200PLC所在的交換機。

步驟二：網關配置。通過電腦連接網關的配置口，設置DeviceNET網絡的波特率（如500Kbps），并依次掃描和配置每個溫控器的節點地址，建立DeviceNET從站設備列表。

步驟三：西門子PLC組態。在TIAPortal軟件中，安裝網關的GSDML文件，將其作為標準的profinetIO設備添加到S7-1200的profinet網絡中。根據溫控器數量和數據量，分配足夠的輸入/輸出字節長度（例如，每個溫控器映射4字節輸入和4字節輸出）。

步驟四：數據映射。在網關的配置軟件中，建立映射表。例如，將1號溫控器的過程值（PV）映射到西門子PLC的IW0，設定值（SV）映射到QW0；將2號溫控器的PV值映射到IW2，以此類推。

步驟五：編程與調試。在西門子PLC中，直接對映射好的I/O地址進行讀寫編程，即可實現對遠方溫控器的監控。下載所有配置，系統上電后即可完成通訊。

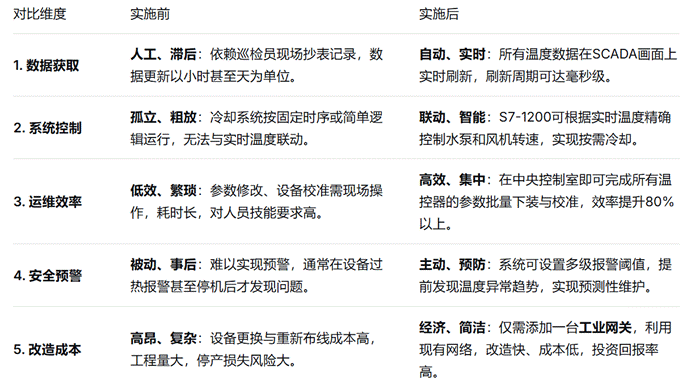

四、應用效果與項目實施前后對比

五、行業推廣與前景展望

遠創智控YC-DNTM-PN網關所代表的協議轉換網關解決方案，其價值具有普適性。在以下主流、快速發展的行業中，這種快速集成異構設備的能力至關重要：

1.新能源汽車及鋰電池制造：生產線包含大量來自不同供應商的設備（涂布、卷繞、化成分容），其PLC與智能儀表協議各異。物聯網網關是構建統一數據采集平臺，實現全流程追溯與智能制造的神經中樞。

2.智能倉儲物流：系統集成堆垛機（西門子/三菱）、輸送線（歐姆龍/臺達）、AGV（多種協議）。智能網關是實現它們之間實時、可靠通訊，保障倉庫高效運轉的關鍵。

3.半導體與電子制造：該行業對潔凈室溫濕度、水氣化工藝點溫度控制要求極高。數據采集器能將不同協議的環境傳感器與主控PLC無縫連接，為提升良率保駕護航。

4.食品飲料與制藥：在強調合規與批次追溯的行業，工業網關能夠?qū)⑸a(chǎn)設備參數、環境數據與批次信息綁定，輕松滿足FDA、GMP等嚴格法規的審計追蹤要求。

六、總結

本次水利水電項目的成功實踐雄辯地證明，面對工業現場普遍存在的“協議孤島”問題，遠創智控YC-DNTM-PN這類多功能的協議轉換網關提供了最優解。它不僅是打通網絡的橋梁，更是一個集數據采集器、智能網關和工業網關于一體的邊緣側關鍵設備。

它通過極簡的部署，將異構的“方言”統一為標準的“普通話”，賦予了傳統水電站實時感知、智能調控與精益運維的能力，為智慧水利的建設奠定了堅實的數據基石。隨著工業互聯網向垂直行業深度滲透，這種靈活、可靠且低成本的物聯網網關解決方案，必將在更多關乎國計民生的基礎行業中大放異彩，成為推動產業數字化、智能化轉型不可或缺的驅動力量。
《具體內容配置過程及其他相關咨詢請與武工留言交流》
