熱超聲鍵合是連接芯片與封裝基板的關鍵工藝，該技術通過溫度、超聲波能量、壓力和時間的多參數協同作用，實現金屬間的快速可靠連接。然而，隨著鍵合機從手動轉向自動，頻率從低頻（如60kHz）向高頻（最高超過250kHz）發展，傳統的經驗性參數設置方法已無法滿足現代高密度封裝對精度、效率與可靠性的嚴苛要求。今天，科準測控小編與您探討熱超聲鍵合技術的參數優化策略，看看這項關鍵技術如何在現代半導體封裝中實現從經驗積累到科學量化的轉變。

一、關鍵參數的作用機制與優先級

1. 超聲功率：最敏感的核心變量

Weiner的研究數據清晰表明，在125℃鍵合溫度和30gf鍵合力條件下，超聲功率對剪切強度的影響在鋁金屬層上比在金層上更為顯著。這一發現揭示了不同金屬材料對超聲能量的響應差異，為參數優化提供了重要方向。

2. 溫度與鍵合力：影響可靠性的關鍵因素

溫度：特別是在第二鍵合點（月牙形鍵合）的形成過程中，溫度直接影響金屬的塑性和擴散速率，對鍵合強度具有決定性作用。

鍵合力：在超細節距應用中，鍵合力的大小直接影響焊球的變形程度和最終球徑，進而影響長期可靠性。

3. 時間與頻率：自動化帶來的新變量

現代自動鍵合機將鍵合時間大幅縮短至8-15ms（相比手動鍵合的約50ms），同時采用更高的工作頻率（90-135kHz，實驗室設備可達250kHz以上）。這些變化不僅提高了生產效率，也帶來了新的參數優化挑戰。

二、實驗設計方法：從經驗到科學的轉變

1. DOE方法的必要性

早期研究已明確顯示，不同機型、不同頻率的鍵合機存在顯著差異，無法沿用統一參數。這促使行業普遍采用實驗設計方法，通過系統性的變量組合測試，為每臺設備建立最優參數集。

2. 頻率影響的新認知

Charles在IMAPS 2002年的研究發現，在較短的熱老化時間內，100kHz頻率比60kHz能獲得更高的剪切強度。這一發現提示我們，頻率選擇不僅影響生產效率，也直接影響鍵合的初始質量和長期可靠性。

三、現代自動鍵合的優化策略

1. 參數優化的優先級

基于大量研究和實踐經驗，現代熱超聲鍵合的參數優化應遵循以下優先級：

首要關注：超聲功率的設置與校準

重點優化：鍵合力與溫度的組合效應

精細調整：時間參數與頻率特性的匹配

2. 系統化方法的重要性

與熱壓鍵合不同，熱超聲鍵合無法建立通用的“典型參數”，必須針對具體設備、具體材料、具體應用進行定制化優化。這種系統化的方法已成為確保鍵合質量的核心手段。

四、科準測控的解決方案

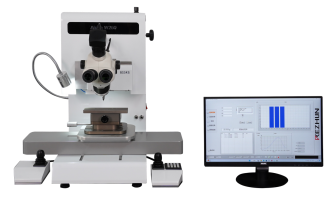

在這一復雜的參數優化過程中，精確、可重復的測試數據成為決策的基礎。科準測控的微電子封裝測試系統為此提供全面支持：

1. 多參數同步監測：實時采集鍵合過程中的溫度、壓力、超聲功率等關鍵參數，為DOE分析提供完整數據基礎。
2. 高頻動態測量：針對現代高頻鍵合機（最高支持250kHz監測），提供精準的超聲能量傳遞效率分析。
3. 自動化測試平臺：集成焊球剪切測試模塊，配合專業分析軟件，自動完成從參數設置到質量評估的全流程，顯著提升優化效率。
4. 跨平臺數據對比：支持不同機型、不同頻率設備的數據標準化處理，幫助用戶建立企業內部的統一質量標準。

熱超聲鍵合參數的優化，已從早期的經驗摸索發展成為一門數據驅動的精密科學。面對自動化和高頻化的發展趨勢，只有通過系統化的實驗設計和精確的測試驗證，才能在各不相同的設備平臺上實現穩定可靠的鍵合質量?？茰?zhǔn)測控致力于為這一過程提供可靠的測試工具與數據支持，幫助封裝工程師在效率與可靠性之間找到最佳平衡，推動半導體封裝技術持續向前發展。
