在實際工程中，Q值不僅影響晶體的頻率穩定性，還決定了晶振的相位噪聲、老化特性以及系統的長期可靠性。今天，凱擎小妹聊一下Q值對晶振性能的影響。

電氣等效與能量損耗

石英晶體的壓電諧振現象可以用等效模型來描述:

動態電感L1和動態電容C1描述了晶體的機械振動特性，而等效諧振電阻R1則集中反映了晶體內部的各種能量損耗，包括機械摩擦、電極損耗以及材料內耗。并聯的靜態電容C0主要由晶體電極和封裝結構決定。

Q值在電路中的變化

Q值可以理解為單位周期內儲存能量與損耗能量的比值。對于石英晶體而言，其表達式可以寫成：

R1越小，Q值越高。換句話說，Q值高的晶體，在每一個振蕩周期中損失的能量更少。

在工程層面，高Q值表示：

振蕩頻率更穩定;

對溫度、電源和外界擾動更不敏感;

長期老化速率更低。

為了驗證上述關于Q值與能量損耗之間關系的分析，我們對實際量產晶體進行了測試：

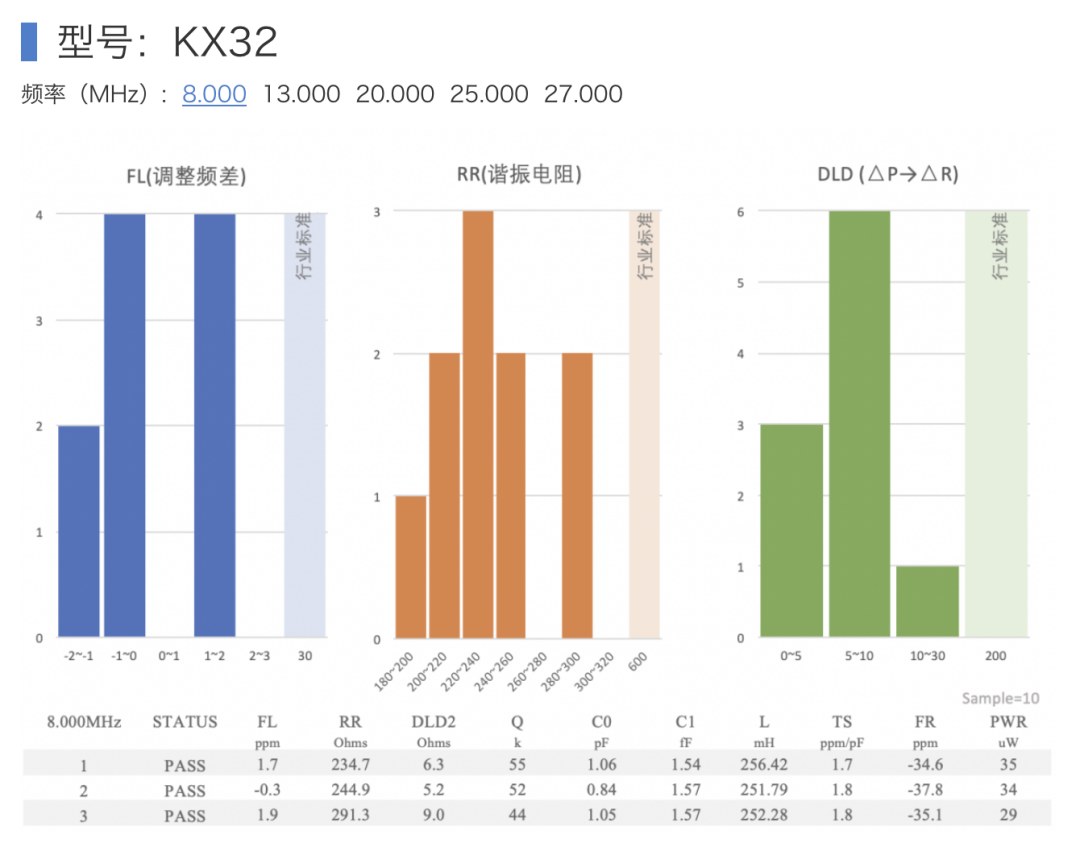

以KOAN無源晶體KX32(3.2×2.5mm封裝)、8MHz為例，在相同測試條件下對10顆樣品進行測量，其實測品質因數Q值主要分布在44k至55k的區間。

與此同時，對應的諧振電阻RR維持在數百歐姆量級，表明該晶體在小型化封裝條件下仍具備較低的等效損耗。該結果也從實測角度印證了：較低的諧振電阻是獲得高Q值的重要前提。

Q值在真實電路中的變化

晶體在規格書中標注的Q值通常是在理想測試條件下測出來的。當晶體被接入實際振蕩器電路后，放大器輸入損耗、負載電容以及PCB寄生參數都會引入額外的能量損耗。

此時，晶體表現出的等效品質因數通常會明顯下降，這一狀態下的Q值常被稱為在線Q值。系統性能的好壞，取決的正是這個在線Q值，而不是晶體Q值。

Q值與負載電容之間的權衡關系

負載電容CL是影響在線Q值的關鍵因素之一。它不僅決定晶體的工作頻率，還會改變振蕩回路的能量分布方式。

在工程實踐中，經常會遇到以下權衡：

當負載電容較大時，振蕩回路中的能量更集中，等效損耗相對較低，在線Q值提高。這有利于降低晶體老化率，提高頻率穩定度，但代價是頻率可調范圍變小，振蕩器不易被拉到目標頻率。

當負載電容較小時，頻率拉偏能力增強，調試更加靈活，但振蕩回路對噪聲的抑制能力下降，在線Q值降低，頻率穩定性和一致性變差。

在選型時，凱擎小妹建議應優先確認MCU或振蕩器芯片對負載電容的推薦范圍，再結合系統對穩定性和可調性的要求進行取舍。

Q值如何影響相位噪聲

如果從頻域角度觀察振蕩器輸出，理想情況下應是一條無限窄的頻譜線。但現實中，各種噪聲源會不斷擾動振蕩相位，使能量向載波兩側擴散，形成相位噪聲。

KOAN，公眾號：KOAN晶振KOAN晶振參數 - 低相位噪聲&抖動

Q值越高，振蕩系統中儲存的能量越多，外界噪聲越難以改變振蕩相位，頻譜能量也就越集中在中心頻率附近。晶體Q值往往決定了相位噪聲能夠達到的理論下限。相位噪聲最終由在線Q值決定。

因此，即使選用了高Q晶體，如果負載電容選擇不當或振蕩電路損耗過大，實際相位噪聲表現仍可能不理想。

KOAN晶振

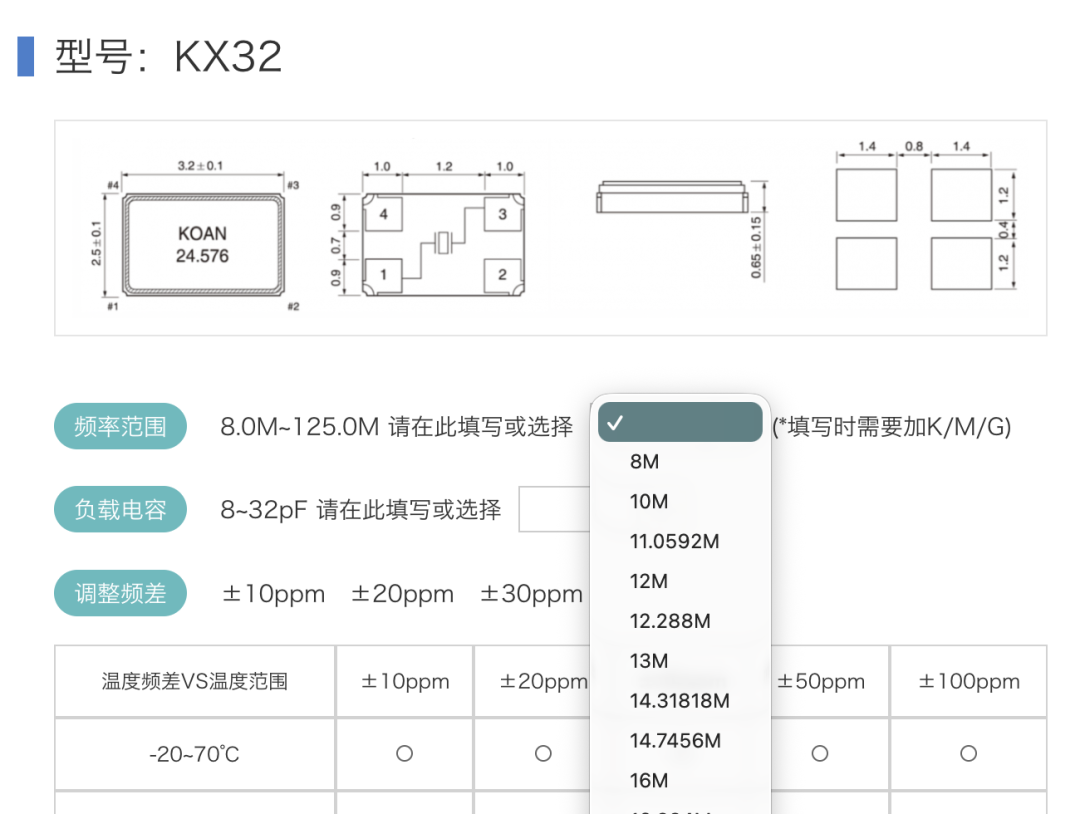

為了讓設計與選型用戶在選型時更高效，凱擎小妹在KOAN晶振官網的參數選擇頁面完善常用頻率下拉列表，可快速選擇，提高選型效率。如果您的設計需要列表之外的頻率，也可以直接輸入：
