疆鴻智能EtherNet/IP轉ETHERCAT網關：打通羅克韋爾與匯川伺服的石材產線

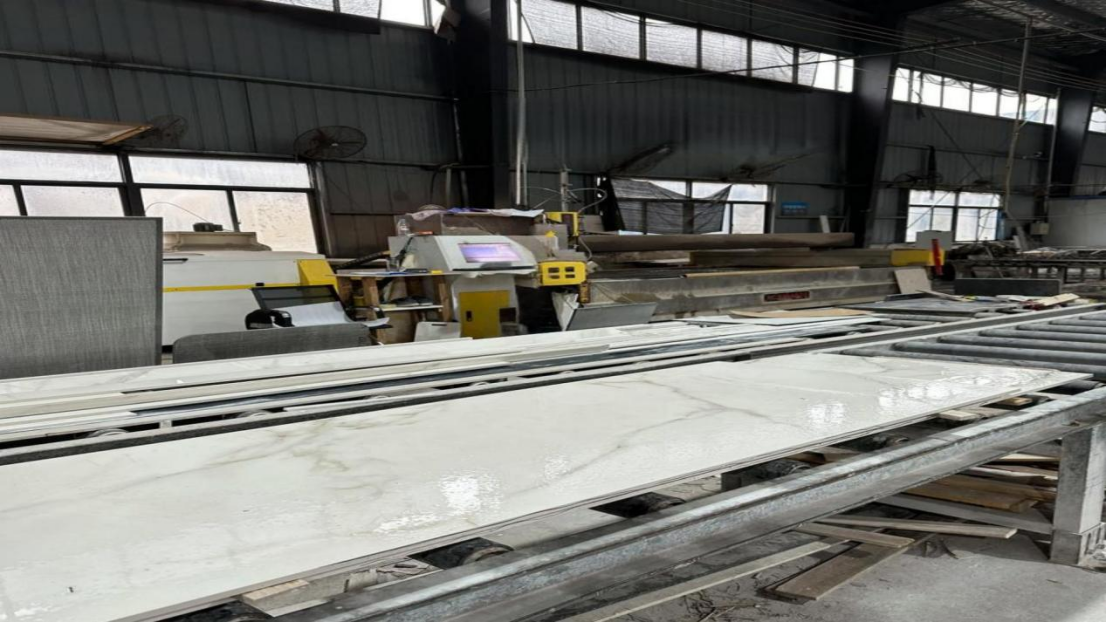

在建筑石材制造行業，傳統的生產模式正面臨智能化升級的迫切需求。某大型石材加工廠為提升異型石材切割與磨削的精度與效率，規劃對其核心數控設備進行聯網與集中控制改造。項目核心挑戰在于，其控制系統核心為支持EtherNet/IP協議的羅克韋爾（Rockwell Automation）ControlLogix PLC，而新增的高精度匯川伺服驅動系統則采用ETHERCAT這一高性能實時以太網協議。兩種異構工業網絡的互聯互通，成為項目成功的關鍵。

一、 工廠需求與核心設備
該工廠旨在構建一個統一、實時、高可靠的控制網絡，實現PLC對多軸伺服系統的精準協同控制。核心設備清單如下：
主控制器：羅克韋爾 ControlLogix 系列PLC，作為系統大腦。
執行單元：匯川 IS620N 系列伺服驅動器與電機，負責石材切割主軸與進給軸的運動控制。

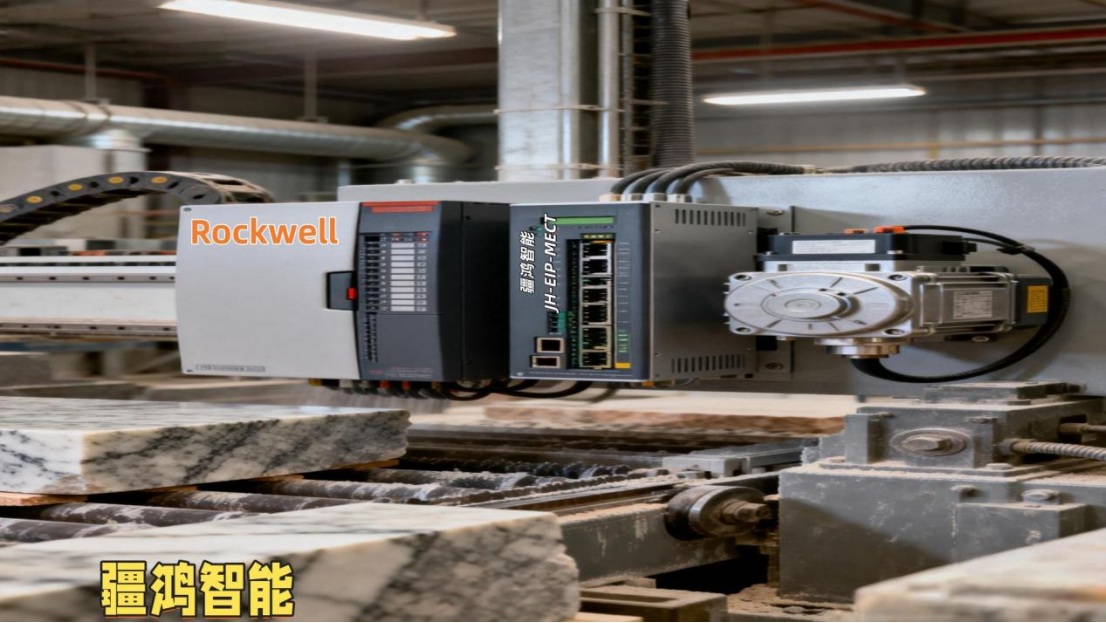

網絡樞紐：EtherNet/IP轉ETHERCAT網關。此網關作為協議轉換的核心部件，需在EtherNet/IP側作為從站，被PLC掃描；在ETHERCAT側作為主站，掃描并管理下游伺服驅動器。

二、 網絡架構與配置實踐
1. 連接方式與拓?fù)鋱D
項目采用 “PLC—網關—伺服驅動器” 的層級式線性拓?fù)浣Y(jié)構，架構清晰，可靠性高。
網絡拓?fù)涫疽鈭D：
```
[羅克韋爾PLC (EtherNet/IP主站)]
|
| (標準以太網線，基于EtherNet/IP協議)
|
[協議轉換網關]
(EtherNet/IP側：從站)
(ETHERCAT側：主站)
|
| (ETHERCAT專用網線，菊花鏈連接)
|
[匯川伺服驅動器1] -- [匯川伺服驅動器2] -- ... -- [匯川伺服驅動器N]
| | |
[伺服電機1] [伺服電機2] [伺服電機N]
```
連接要點：網關的EtherNet/IP端口通過網線接入工廠主控交換機，與PLC處于同一IP網段。其ETHERCAT輸出端口通過網線以菊花鏈形式依次連接各個匯川伺服驅動器的ETHERCAT IN/OUT端口，形成高效的實時通信環路。
2. 配置過程簡述
配置過程體現了網關的核心橋梁作用：
a. EtherNet/IP側配置：在羅克韋爾Studio 5000編程軟件中，通過EDS文件或手動添加通用模塊，將網關設備添加為PLC的一個子模塊。工程師根據伺服控制的數據量（如：控制字、狀態字、目標位置、實際位置、轉矩等），在PLC中定義相應的輸入/輸出（I/O）數據映射表。這些數據將通過EtherNet/IP周期性地與網關交換。
b. ETHERCAT側配置：使用網關廠商提供的配置工具（如泓格科技的GW-7472的配置軟件）。首先掃描ETHERCAT網絡，自動識別出菊花鏈上所有匯川伺服驅動器的從站信息及其過程數據對象（PDO）。然后，關鍵步驟在于數據映射：將網關在EtherNet/IP側接收到的來自PLC的“輸出數據”（如目標位置），精準地映射到指定伺服驅動器的特定控制PDO；反之，將伺服驅動器的狀態PDO（如實當前位置）映射到網關發往PLC的“輸入數據”區。最后，設置同步模式（如DC模式）與周期時間，確保運動控制的實時性。
c. 伺服驅動器配置：通過匯川伺服軟件，設置驅動器的ETHERCAT從站地址，并確保其PDO分配與網關配置中的映射關系完全一致，啟用相應的操作模式（如循環同步位置模式CSP）。

三、 應用效果與技術價值
部署該協議轉換網關后，系統實現了無縫集成與卓越性能：
1. 無縫融合，打破壁壘：網關成功將實時性要求極高的ETHERCAT運動控制網絡無縫接入信息層通用的EtherNet/IP網絡，使羅克韋爾PLC能夠像控制本地設備一樣，直接、高效地控制匯川伺服系統，無需更換任何一端的核心設備，保護了既有投資。
2. 提升性能與精度：得益于ETHERCAT協議的高同步性與低延遲，多軸伺服系統的協同運動控制精度顯著提升。石材切割的軌跡更加平滑，復雜曲面加工質量得到保障，設備整體響應速度加快。
3. 簡化工程與維護：PLC程序員無需深入理解ETHERCAT底層細節，只需在熟悉的Rockwell環境中進行數據交互編程。網絡結構簡潔，線纜減少，故障點也隨之降低，維護便捷性大大提高。
4. 賦能智能制造：此架構為工廠未來集成更多支持ETHERCAT的高性能I/O、傳感器等設備奠定了基礎，同時確保了控制層數據可穩定上傳至SCADA、MES等上層系統，為石材制造的數字化、智能化提供了堅實的數據通路。

結論：在工業互聯網與智能制造背景下，異構網絡互聯是普遍挑戰。本案例中，EtherNet/IP轉ETHERCAT網關的精準應用，不僅成功解決了特定協議對接的技術難題，更以高性價比、高可靠性的方式，將石材加工設備升級為統一協調的智能體，有效提升了生產效能與產品品質，為傳統制造業的智能化轉型提供了具參考價值的網絡融合范例。
