在現代便攜照明產品開發中，驅動芯片如同“智慧大腦”，其性能直接決定了產品的市場競爭力與用戶體驗。深耕該領域的海川半導體（HICHON），以其完整的解決方案和穩定的產品性能，為行業提供了多樣化的芯片選擇。本文將基于海川半導體系列芯片的技術規格，為您梳理不同應用場景下的精準選型方案，并提供具有實操價值的設計指導。

一、海川半導體核心芯片參數對比

為幫助您快速建立產品選型框架，下表整理了海川半導體主流LED驅動芯片的關鍵技術參數：

注：以上參數均來源于海川半導體官方規格書，具體以最新版本為準。

二、應用場景與海川方案深度解析

場景一：優雅觸控的智能臺燈/美妝鏡

海川推薦方案：QK1201

這類產品追求無物理按鍵的簡約設計，需要流暢的觸控體驗和人性化的燈光調節。海川半導體的QK1201芯片憑借其高集成度的觸摸解決方案，成為此類應用的理想選擇。

方案實施要點：

觸摸靈敏度設計

觸摸檢測時間：54ms至5秒（長按超過5秒自動關閉，具備防呆功能）

靈敏度調整：根據海川規格書，通過在觸摸引腳K1上并聯1-50pF電容可靈活調節靈敏度，輕松適配不同材質的面板與外殼。

調光模式設置

SEL引腳懸空：亮度按25%→50%→100%→關閉循環

SEL引腳接地：亮度按100%→50%→25%→關閉循環

調光頻率固定為30kHz，有效實現無頻閃的舒適調光。

安全與指示

芯片內置2.5A LED輸出短路保護，提升了系統的安全性。

指示燈邏輯清晰：充電中閃爍，充滿常亮，電池低壓時主動提示，體現了海川芯片對用戶體驗的細致考量。

場景二：多功能戶外強光手電筒/應急燈

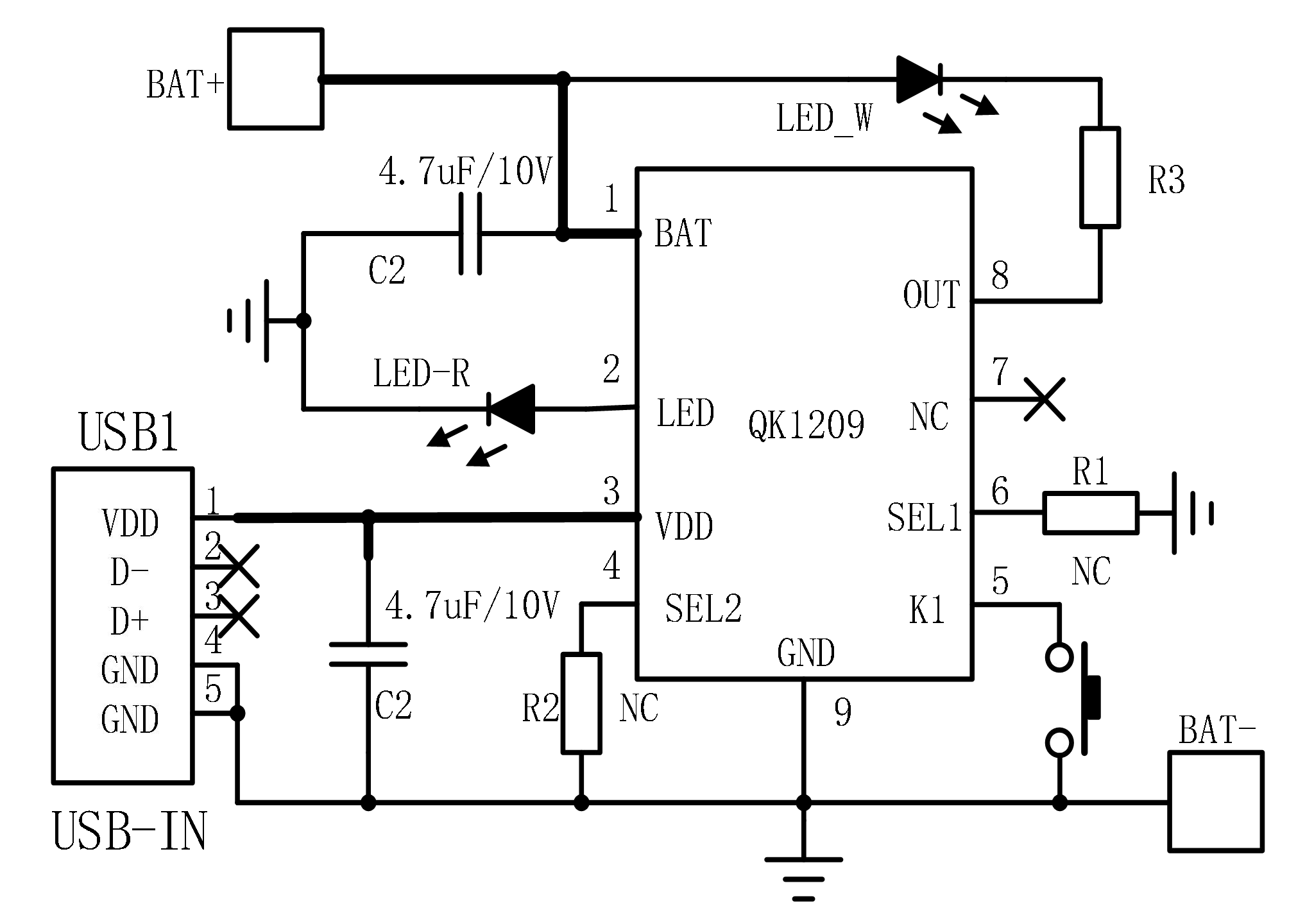

海川推薦方案：QK1209 或 QK1210B

戶外照明設備對亮度、可靠性及功能多樣性要求嚴苛。海川半導體為此提供了兩款側重點不同的高性能方案。

方案選擇指南：

選擇QK1209：若產品需要專業的SOS國際求救信號模式。其通過SEL引腳配置，可提供包含SOS的六段調光循環，功能全面。

選擇QK1210B：若更關注大功率驅動與智能溫控。該方案不僅提供包含爆閃和SOS的六段調光，其獨特的LSET引腳更可啟用“自動降電流”功能。在100%亮度檔位持續工作2分鐘后，電流自動降至45%，這是海川半導體針對長時間高亮工作散熱問題的有效創新解決方案。

關鍵設計建議：

散熱設計：必須確保芯片的散熱焊盤與PCB大面積接地銅箔良好焊接，這是保障海川芯片在大電流下穩定運行的基礎。

電流路徑：電池（BAT）、輸出（VOUT）和地（GND）的走線應足夠?qū)?，或使用多個過孔并聯以減小阻抗。

模式固化：通過PCB設計將SEL等引腳電平固定，可鎖定所需工作模式，保證產品功能一致性。

場景三：極致小巧的便攜照明產品

海川推薦方案：QK1301系列

對于鑰匙燈、迷你頭燈等空間和成本極度敏感的產品，海川半導體的QK1301系列憑借其SOT23-6超小封裝和<10μA的超低靜態功耗，提供了極具競爭力的解決方案。

系列細分選擇：

QK1301A：基礎四段調光（含爆閃）

QK1301B：功能全面的六段調光（含SOS）

QK1301C：平緩四段調光（無爆閃）

QK1301D：升序調光模式

該系列芯片在極小體積內集成了完整的充電管理、電池保護和多段調光功能，外圍電路極其簡潔，非常有利于實現產品的小型化與成本優化，充分展現了海川半導體在高集成度芯片設計上的能力。

三、通用設計驗證與海川芯片性能確認

為確保基于海川半導體芯片的產品穩定可靠，建議進行以下關鍵驗證：

充電特性驗證：完整測試從涓流、恒流到恒壓的充電全過程，確認其符合海川規格書描述，充電電壓精度達到標稱值。

保護功能測試：重點驗證欠壓保護（截止電壓約2.5V-2.6V）、過溫保護（約130℃起始）及防反接功能是否有效，這是海川芯片可靠性的重要體現。

控制邏輯確認：嚴格測試觸摸/按鍵響應、模式切換、長按防呆等功能，確保交互體驗符合設計預期。

溫升與可靠性：進行長時間滿載老化測試，評估系統散熱設計。對于QK1210系列，可驗證其自動降電流功能對溫升控制的實際效果。

四、實用設計建議總結

優選物料：電源旁路電容建議采用X5R或X7R材質，并盡量靠近海川芯片的引腳布局，以確保性能穩定。

重視散熱：無論封裝大小，都應重視芯片散熱焊盤的設計，確保其與PCB的良好熱連接。

善用特性：充分利用海川芯片提供的如靈敏度調節（QK1201）、模式配置（QK1209/QK1210）、自動降電流（QK1210）等特色功能，打造產品差異化優勢。

電池匹配：根據芯片的充電和輸出電流能力，選擇放電性能匹配的鋰電池，確保整體性能與安全。

結語

在便攜照明產品日趨同質化的市場中，一顆性能卓越、穩定可靠的驅動芯片是構建產品核心競爭力的關鍵。海川半導體（HICHON）通過其QK系列芯片，為從家用觸控臺燈到專業戶外照明，再到極致便攜設備的全場景應用，提供了精準且高效的解決方案。

成功的產品始于精心的芯片選型與嚴謹?shù)?a href="http://m.makelele.cn/v/tag/167/" target="_blank">電路設計。我們建議開發者在項目初期，可結合本文指南與海川半導體官方的最新規格書及技術支持，進行充分的可行性評估與原型驗證，從而將先進的技術方案轉化為受市場歡迎的成功產品。
