1. 引言：電力電子學的范式轉移——從電路到電磁場

電力電子技術的演進史，本質上是對電能控制精度與密度的不斷追求史。在過去的幾十年里，基于集總參數（Lumped Parameter）模型的電路理論（Circuit Theory）一直是分析和設計功率變換器的基石。工程師們習慣于將復雜的物理系統抽象為由理想開關、電阻、電感和電容通過無質量導線連接而成的拓?fù)浣Y(jié)構，利用基爾霍夫電流定律（KCL）和電壓定律（KVL）來求解電壓與電流的穩態關系。這種方法在低頻、低功率密度且開關速度較慢的硅基（Si）器件時代是行之有效的，也是極為成功的工程簡化 。

然而，隨著寬禁帶（Wide Bandgap, WBG）半導體材料——如碳化硅（SiC）和氮化鎵（GaN）——的廣泛應用，電力電子技術進入了一個全新的“場”時代。器件的開關速度（dv/dt 和 di/dt）提升了整整一個數量級，開關頻率從幾十千赫茲躍升至兆赫茲頻段。在納秒級的開關瞬態過程中，信號的波長甚至可以與電路板的物理尺寸相比擬，傳統的“導線”不再是簡單的等電位連接體，而是復雜的傳輸線；“電感”不再僅僅是磁性元件的屬性，而是所有回路的固有空間幾何特征；“電流”也不再局限于導體內部的電荷流動，位移電流在絕緣介質中的穿透作用變得不可忽視 。

此時，電路理論的局限性暴露無遺。它無法解釋為何完美的原理圖設計在PCB上會出現無法消除的電壓尖峰；無法解釋為何隔離良好的電路之間會存在強烈的共模干擾；更無法直觀地描述能量是如何在非導體區域（如PCB介質層）中流動的。為了觸及換流回路的本質，我們必須打破集總參數的思維禁錮，回歸到描述電磁現象的最基本法則——麥克斯韋方程組（Maxwell's Equations）和電磁場理論（Electromagnetic Field Theory） 。

傾佳電子從電磁場的微觀視角，對電力電子中的核心物理過程——換流（Commutation） ——進行剖析。我們將不再把換流回路視為簡單的電流通路，而是將其視為引導電磁波傳播的波導結構、存儲磁能的空間幾何體以及輻射能量的天線系統。通過坡印廷矢量（Poynting Vector）分析能量的流動路徑，通過位移電流（Displacement Current）解析噪聲的耦合機制，通過近場（Near-field）與遠場（Far-field）理論探討電磁兼容性（EMI），從而為下一代高密度、高效率功率變換器的設計提供底層的物理洞察。

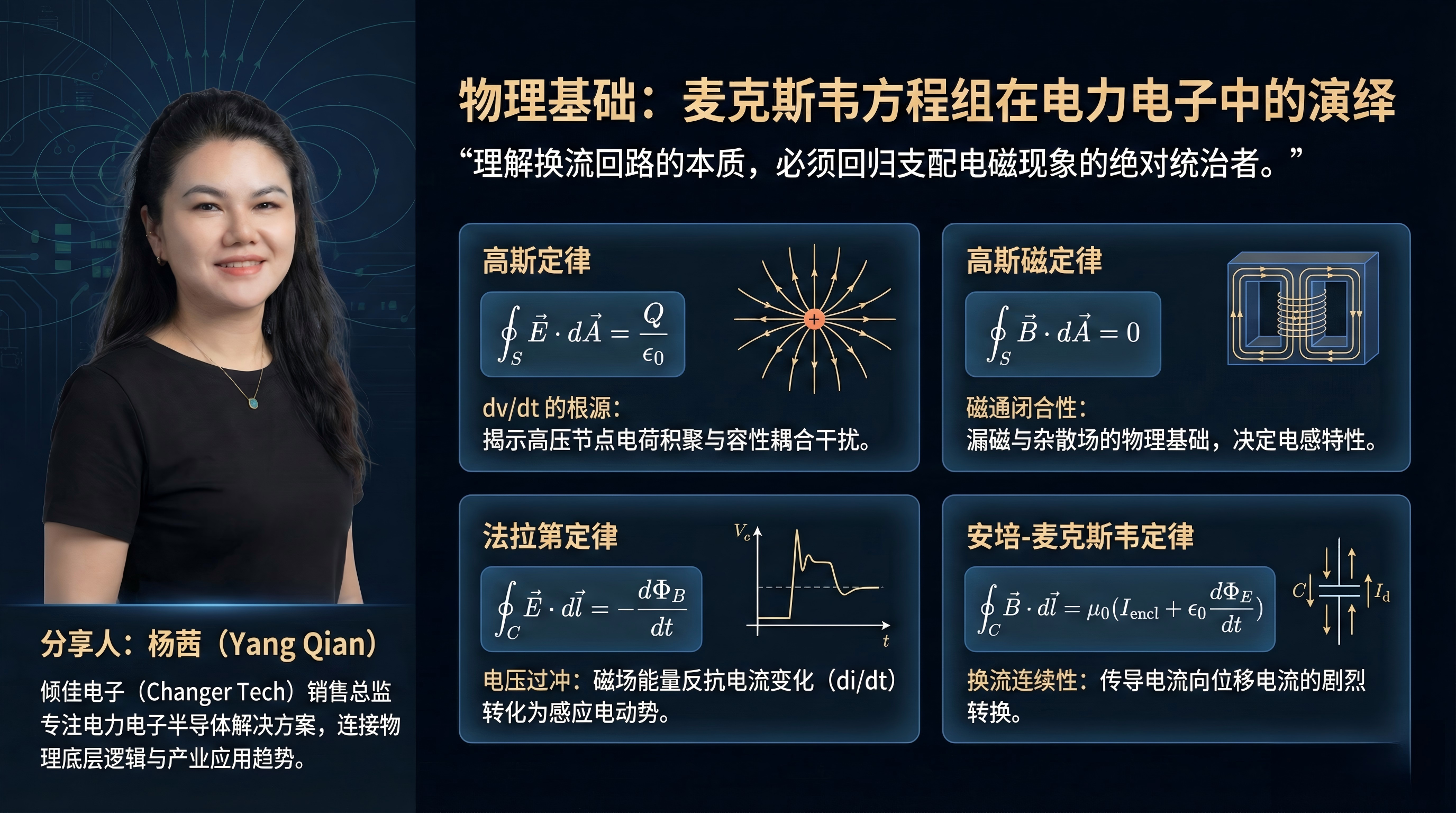

2. 物理基礎：麥克斯韋方程組在電力電子中的演繹

要理解換流回路的本質，首先必須明確支配其行為的物理定律。在宏觀尺度下，所有的電磁現象，無論是在巨大的電力傳輸線上，還是在微小的芯片封裝內，都受到麥克斯韋方程組的絕對統治。對于電力電子工程師而言，這四個方程不僅僅是數學公式，更是換流回路中每一個寄生效應、每一次能量轉換和每一處干擾源的物理根源 。

2.1 高斯定律與節點電場積聚

**高斯定律（Gauss's Law）**描述了電場與電荷分布的關系：

∮S?E?dA=?0?Q?

在換流回路中，這一方程揭示了高壓節點（High dv/dt Node）的本質。當開關器件（如MOSFET）處于關斷狀態或正在關斷的瞬間，漏極（Drain）與源極（Source）之間承受高電壓，這意味著在開關器件的結電容以及周圍的PCB銅箔表面積聚了大量的電荷。

物理洞察： 高 dv/dt 實際上意味著空間電荷密度的劇烈變化。根據高斯定律，這種電荷的快速積累或消散必然伴隨著周圍空間電場分布的劇烈擾動。這種強時變電場是產生位移電流的源頭，也是容性耦合（Capacitive Coupling）干擾的根本原因 。

2.2 高斯磁定律與磁通閉合性

**高斯磁定律（Gauss's Law for Magnetism）**指出自然界中不存在磁單極子：

∮S?B?dA=0

這意味著磁力線永遠是閉合的。對于電力電子設計，這一推論至關重要：磁通必須形成回路。

物理洞察： 換流回路中的電流產生磁場，而這些磁力線必須在空間中找到閉合路徑。磁力線路徑的磁阻（Reluctance）決定了電感的大小。如果磁力線不得不穿過空氣或其它的非磁性介質閉合，能量就會散布在更廣闊的空間中，形成所謂的“漏磁”或“雜散場”，這正是鄰近效應和電磁干擾的物理基礎 。

2.3 法拉第定律與電壓過沖的起源

**法拉第電磁感應定律（Faraday's Law of Induction）**描述了時變磁場如何產生電場：

∮C?E?dl=?dtdΦB??=?dtd?∫S?B?dA

這是理解換流回路中“電壓尖峰”的核心方程。在電路理論中，我們將電壓視為標量電勢差（Potential Difference），即 ΔV。但在時變磁場存在的換流瞬間，電場是非保守的（Non-conservative），此時“電壓”的概念必須修正為感應電動勢（EMF）。

物理洞察： 當MOSFET快速關斷，回路電流（以及隨之產生的磁通 ΦB?）迅速塌縮。根據法拉第定律，磁通的變化在回路導線周圍的空間感應出一個旋渦狀的電場。這個感應電場沿著回路積分，表現為開關兩端的電壓過沖（Voltage Overshoot）。因此，電壓尖峰不是由電源產生的，而是由空間中原本存儲的磁場能量在“反抗”電流變化時轉化而來的電場能量 。

2.4 安培-麥克斯韋定律與換流的連續性

**安培-麥克斯韋定律（Ampère-Maxwell Law）**是分析高頻換流最關鍵的方程，它引入了位移電流項：

∮C?B?dl=μ0?(Iencl?+?0?dtdΦE??)

其中，Iencl? 是傳導電流（Conduction Current），?0?dtdΦE?? 是位移電流（Displacement Current）。

物理洞察： 這一方程解決了開關斷開時電流“去哪了”的問題。在開關導通時，傳導電流占主導；當開關關斷，物理觸點斷開，傳導電流被切斷，但由于開關兩端電壓迅速上升（dΦE?/dt 極大），位移電流接管了回路，維持了磁場的連續性。換流的本質，實際上是電流形態從電子流（傳導）向電場變化流（位移）的劇烈轉換 。

3. 換流回路的解剖學：拓?fù)?、幾何與“熱回路”

在深入場分析之前，必須準確界定分析對象。在電力電子拓?fù)渲?，并非所有的?dǎo)線都同等重要。只有那些在開關周期內電流發生劇烈突變（高 di/dt）的回路，才是電磁場分析的核心，工程上稱之為“熱回路”（Hot Loop）或“換流回路”（Commutation Loop）。

3.1 換流回路的定義

換流回路是指在開關狀態切換瞬間，電流從一個支路轉移到另一個支路所經過的最小物理路徑。它通常包含一個高頻開關（如MOSFET/IGBT）、一個續流元件（二極管或同步整流管）和一個高頻去耦電容。

3.2 換流過程中的場態切換

以Buck變換器為例，換流過程實際上是兩個不同能量場狀態的切換：

狀態 A (S導通): 輸入電容提供能量，電流流經上管。此時，磁場分布圍繞著輸入電容到上管的路徑，電場集中在下管（二極管）兩端（反向偏置）。

狀態 B (S關斷): 上管阻斷，電感電流迫使下管導通續流。此時，輸入回路的電流迅速降為零，磁場分布轉移到下管續流路徑，電場集中在上管兩端（阻斷電壓）。

本質分析： 換流回路的物理面積之所以關鍵，是因?yàn)樗x了狀態A和狀態B之間磁通量變化的區域。

ΔΦ=∫Loop?(Bon??Boff?)?dA

如果回路面積大，意味著在極短的開關時間 tsw? 內，空間中需要建立或撤銷巨大的磁通量 ΔΦ。這需要巨大的能量交換，表現為極大的感應電壓 V=ΔΦ/tsw?，這就是為什么PCB布局（Layout）中強調“最小化回路面積”的根本物理原因——即最小化需要重構的磁場體積 。

4. 雜散電感（Stray Inductance）：磁場能量的空間映射

在電路仿真中，雜散電感通常被建模為串聯在理想電路中的小電感器。然而，從場論角度看，雜散電感不是一個分立的元件，而是換流回路幾何形狀與空間磁場相互作用的宏觀表現。

4.1 電感的本質：磁能存儲能力

電感的嚴格定義與磁場能量（Magnetic Energy）直接相關：

Wm?=21?LI2=∫V?21?B?HdV

由此可得：

L=I22?∫V?21?μ0?H2dV

這表明，雜散電感 L 正比于單位電流在周圍空間中激發的磁場能量總和。

物理推論： 任何能夠減少空間磁場體積（Volume）或降低磁場強度（Field Intensity）的措施，都能減小雜散電感。

短走線： 減少了磁場分布的長度，從而減少積分體積 V。

寬走線： 增大了電流流動的截面，降低了附近的磁場密度 H（類似于同軸電纜的外導體屏蔽效應）。

回路面積壓縮： 使得往返電流靠得更近，相反方向的磁場在外部空間相互抵消（Flux Cancellation），極大地降低了總磁場能量 。

4.2 偏電感（Partial Inductance）的概念

在復雜的PCB布局中，很難定義一個閉合回路來計算總電感。此時，偏電感概念更為實用。每一段導線片段都有其自身的“自偏電感”（Self Partial Inductance），而任意兩段導線之間都有“互偏電感”（Mutual Partial Inductance）。

換流回路的總回路電感 Lloop? 可表示為：

Lloop?=∑Lself?+∑Mmutual?

對于由去程導體（Forward）和回程導體（Return）組成的回路：

Lloop?≈Lfwd?+Lret??2Mfwd?ret?

關鍵洞察： 這一公式揭示了降低換流回路電感的終極秘訣——增強互感 M。通過將PCB的層疊設計（Stack-up）優化，例如將電源層（Power Plane）和地層（Ground Plane）緊密相鄰，使得高頻電流的回流路徑（Return Path）緊貼著去流路徑。這使得 Lfwd? 和 Lret? 產生的磁場在空間中幾乎完全對消，從而將 Lloop? 降至最低。這就是疊層母排（Laminated Busbar）和多層PCB優越性的電磁場解釋 。

4.3 趨膚效應與鄰近效應的影響

當頻率升高時，導線內部的電流分布不再均勻，這改變了磁場的分布，進而改變了電感值。

趨膚效應（Skin Effect）： 電流集中在導體表面，導線內部磁場減弱，導致**內自感（Internal Inductance）**降低。雖然這對總電感貢獻不大（外自感占主導），但顯著增加了交流電阻。

鄰近效應（Proximity Effect）： 在換流回路中，去程和回程電流方向相反。鄰近效應使得電流趨向于集中在兩根導線相互靠近的內側表面。這種“電流擠壓”效應實際上進一步減小了電流回路的有效等效面積，從而在極高頻下略微降低了回路電感，但代價是極大地增加了銅耗 。

5. 能量流動的真相：坡印廷矢量分析

在電路理論中，我們習慣說“能量通過導線傳輸”。但這在物理上是錯誤的。坡印廷定理告訴我們，導線只是能量流動的“導軌”，真正的能量流淌在導線周圍的介質（如FR4、空氣）中。

5.1 坡印廷矢量（Poynting Vector）

電磁能量通量密度由坡印廷矢量 S 給出：

S=E×H

單位為瓦特每平方米 (W/m2)。

5.2 換流回路中的能量流可視化

讓我們追蹤一個MOSFET開通瞬間，能量從輸入電容傳輸?shù)诫姼械奈⒂^過程 ：

源頭： 輸入電容兩端存在高電壓（建立強電場 E），電流流出產生磁場 H。在電容介質和周圍空間中，E×H 指向負載方向，能量涌出。

傳輸： 能量流 S 沿著PCB走線（Transmission Line）周圍的絕緣層傳播。銅箔導線內部由于是良導體，電場 E≈0，因此導線內部幾乎沒有能量流動（除了少量的歐姆損耗，S 指向?qū)Ь€中心，代表發熱）。

開關處： MOSFET是一個場控制器。

關斷態： 漏源極間電壓高（E 大），但電流為零（H≈0）。因此 S≈0，能量被阻斷，無法通過。

導通態： 漏源極間電壓極低（E≈0），電流大（H 大）。理論上理想開關處 S 也較小，這看似矛盾。實際上，能量是繞過導通的開關流動的，或者更準確地說，導通的開關連通了波導結構，使得電磁波能夠順暢地滑過這一區域到達電感。

電感處： 能量流 S 匯聚于電感磁芯。在這里，S 矢量指向磁芯內部，能量被轉化為磁能 21?μH 存儲起來。

本質洞察： 換流回路的設計，本質上是介質層波導（Dielectric Waveguide）的設計。

如果我們只關注連接銅線而忽略了層間介質厚度、介電常數，就等于忽略了能量真正流動的通道。

PCB層壓結構（Stack-up）實際上定義了能量傳輸通道的幾何形狀。較薄的介質層厚度（如Core或Prepreg厚度）可以增強電場 E（對于給定電壓），但也約束了能量流動的截面，這在傳輸線理論中對應著降低特征阻抗 Z0? 。

6. 位移電流（Displacement Current）：共模噪聲的幽靈

在低頻下可以忽略的位移電流，在高頻高壓（High Voltage, High Frequency）的電力電子換流中成為了主角，尤其是在分析電磁干擾（EMI）時。

6.1 位移電流的物理機制

位移電流密度定義為：

JD?=?0??t?E?

它不需要任何實物粒子的移動，僅需電場的快速變化。在WBG器件應用中，dv/dt 可高達 100V/ns 甚至更高，這意味著即便通過極小的寄生電容（pF級），也能產生安培級的瞬態電流 。

6.2 共模（CM）噪聲路徑分析

在典型的隔離型DC/DC變換器或電機驅動系統中，位移電流是共模噪聲的主要載體 ：

開關管與散熱器之間： MOSFET通常安裝在接地的散熱器上，中間墊有絕緣片。這構成了一個寄生電容 Cheatsink?。當MOSFET漏極電壓以高 dv/dt 跳變時，位移電流 Icm?=Cheatsink??dv/dt 直接穿過絕緣片流向散熱器，進而流向大地（PE），形成共模干擾。

變壓器繞組之間： 原邊繞組連接著高 dv/dt 的開關節點，副邊繞組通常連接到靜地。原副邊之間的層間電容 Cps? 成為位移電流的高速通道。噪聲電流穿過變壓器屏障流向副邊，再通過輸出電纜對地電容流回，形成巨大的共模環路。

PCB層間： 多層PCB中，高 dv/dt 的走線與鄰近的參考地層之間也存在分布電容，位移電流會在地層上注入噪聲，導致地彈（Ground Bounce）。

本質洞察： 傳統的濾波器設計往往難以濾除高頻共模噪聲，因?yàn)樵肼曉吹膬?nèi)阻（由 1/ωC 決定）隨頻率升高而降低。

場論解決方案： 既然位移電流源于電場耦合，解決之道在于電場屏蔽（Electric Field Shielding） 。例如，在變壓器原副邊之間插入法拉第屏蔽層（Faraday Shield），并將其連接到原邊靜點（如直流母線負極）。這樣，位移電流就會流向屏蔽層并回流到源頭，而不會穿透到副邊。這實際上是人為構建了一個短路路徑，將位移電流“截流”在設備內部 。

7. 換流回路作為天線：輻射EMI機制

當電流和電壓的變化速度極快時，換流回路不僅存儲能量，還會向外部空間輻射能量。此時，電路變成了天線。

7.1 赫茲偶極子與小環天線模型

換流回路的輻射特性取決于其幾何尺寸與波長的比值。在幾十MHz的頻率下，換流回路通常滿足 LoopSize?λ，可視為電小環天線（Electrically Small Loop Antenna） 。

磁偶極子輻射（Magnetic Dipole Radiation）： 由回路中的差模電流（IDM?）驅動。輻射功率 Prad? 與回路面積 A 和頻率 f 的關系為：

Prad?∝I2?A2?f4

這意味著，頻率每增加一倍，輻射功率增加16倍！這解釋了為何WBG器件的高頻諧波極其難以處理。

電偶極子輻射（Electric Dipole Radiation）： 由高 dv/dt 節點驅動的共模電流（ICM?）在連接線纜（如輸入電源線、輸出負載線）上形成駐波，線纜充當了單極子或偶極子天線。由于線纜長度通常遠大于PCB回路尺寸，這種輻射往往比磁偶極子輻射強得多 。

7.2 近場與遠場的界限

輻射場分為近場（Near Field）和遠場（Far Field），分界線通常定義為 r=λ/2π 。

近場區： 電場和磁場相互獨立，并未形成穩定的平面波。對于高電流回路，近場以磁場為主（感性）；對于高電壓節點，近場以電場為主（容性）。在這一區域，主要的干擾機制是**耦合（Coupling）**而非輻射。

遠場區： E 和 H 相互垂直且同相，形成向外傳播的電磁波。

本質洞察： 在電力電子設計中，我們主要關注近場耦合對內部電路（如柵極驅動）的影響，以及遠場輻射對外部環境（EMC標準）的影響。減小近場耦合需要拉大距離或增加屏蔽；減小遠場輻射則必須從源頭（減小 di/dt,dv/dt）或天線效率（減小回路面積 A、縮短線纜長度）入手。

8. 傳輸線效應（Transmission Line Effects）：當導線不再是導線

在SiC應用中，當信號上升時間 tr? 極短，以至于 tr?<2τprop?（τprop? 為信號在導線上的傳播延遲）時，換流回路中的連接線必須被視為傳輸線 。

8.1 阻抗不匹配與振蕩

傳輸線具有特征阻抗 Z0?=L′/C′?。如果負載阻抗（例如MOSFET的柵極輸入阻抗，可視作電容）與傳輸線阻抗不匹配，電磁波會在終端發生反射。

反射系數： Γ=ZL?+Z0?ZL??Z0??

入射波與反射波疊加，在連接線上形成駐波（Standing Wave）。這表現為柵極電壓的劇烈振蕩（Ringing），可能導致：

電壓過沖擊穿柵極氧化層。

電壓下沖導致負壓超過限制或誤關斷。

振蕩本身成為極強的EMI輻射源 。

8.2 場論指導下的驅動設計

基于傳輸線理論，解決振蕩的本質是阻抗匹配。

源端匹配： 在驅動器輸出端串聯電阻 Rg?，使得 Rg?+Rdriver?≈Z0?。

開爾文連接（Kelvin Connection）： 從場的角度看，開爾文源極連接實際上是將驅動回路的公共參考點（Common Reference）移除了功率回路的磁通影響范圍，實現了控制場域與功率場域的解耦（Decoupling）。

9. 寬禁帶（WBG）器件的場效應挑戰

寬禁帶器件（SiC/GaN）的引入，將上述所有電磁場效應推向了極限。

數據整合分析：

在WBG時代，換流回路的“本質”已經從電路參數控制轉變?yōu)殡姶艌?chǎng)形態控制。微小的幾何布局差異（如幾毫米的走線長度差異，或地層平面的完整性）將直接決定變換器是高效運行還是瞬間炸機。

10. 結論與展望：走向多物理場設計

綜上所述，電力電子中換流回路的本質，是電磁能量在非理想幾何空間中的高頻瞬態動力學過程。

電流的二象性： 換流不僅是電子的重定向，更是從傳導電流向位移電流的瞬態切換。位移電流揭示了共模噪聲如何跨越絕緣介質傳播。

能量的空間性： 能量不流經導線，而是流經導線周圍的介質。換流回路的設計本質上是構建引導坡印廷矢量流動的波導結構。

電感的幾何性： 雜散電感是對空間磁能存儲能力的度量。減小電感的唯一途徑是壓縮磁通體積或利用互感對消。

回路的天線性： 在高頻下，任何非閉合的場結構都是天線。EMI的抑制在于控制近場耦合和阻斷遠場輻射效率。

未來的設計范式

面對電磁場物理本質的挑戰，電力電子設計正在經歷深刻的變革：

3D集成與封裝： 不再區分器件與PCB，而是將芯片嵌入PCB或采用3D異構集成，以最小化換流回路的物理體積 。

有源EMI抑制： 利用反向注入技術產生反相位的電磁場，以“場對消場”的方式抵消噪聲，而非僅靠無源濾波。

多物理場仿真（Multi-physics Simulation）： 電路仿真（SPICE）與有限元電磁場仿真（FEM）的協同設計已成為標準流程。

工程師必須具備“場”的直覺——在看到PCB版圖時，看到的不僅是銅箔的連接，而是流動的電場云團、旋轉的磁通渦流和輻射的電磁波。這才是換流回路的終極物理圖景。
