220V變380V穩壓變壓一體機技術規格書 卓爾凡劉經理1342--4840---112（南美出口設備專用）

本技術規格書針對東莞市卓爾凡電力科技有限公司為出口南美設備定制的220V變380V穩壓變壓一體機進行詳細說明。該設備核心用途為解決南美地區三相電壓以220V為主、現場電壓波動大的問題，為按380V設計的出口設備提供穩定、精準的380V供電，保障設備正常運行。

一、產品概述

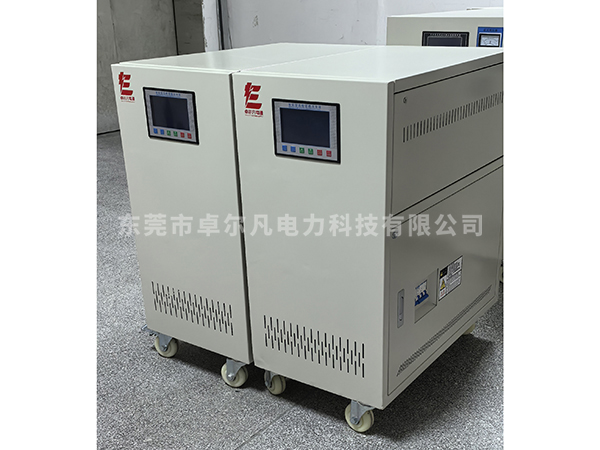

本穩壓變壓一體機集成變壓與穩壓雙重功能，采用先進的電力電子技術與精密控制算法，可將南美現場波動較大的220V三相電壓（輸入電壓范圍寬適配）精準升至380V三相電壓，并穩定輸出精度在380V±1~2%，完全匹配客戶原有380V設計設備的用電需求，同時具備過壓、欠壓、過載、短路等多重保護功能，適應南美復雜的電網環境。

二、核心技術參數

1. 輸入?yún)?shù)

輸入電壓：三相220V（適配南美主流電壓，輸入范圍寬至160V~260V，應對現場電壓波動）

輸入頻率：50Hz/60Hz 自動適配（覆蓋南美多數國家電網頻率）

輸入相位：三相三線/三相四線 可選（根據現場電網配置）

2. 輸出參數

輸出電壓：三相380V，穩壓精度±1~2%（可根據客戶需求微調精度范圍）

輸出頻率：與輸入頻率同步（50Hz/60Hz 無偏差）

輸出相位：三相三線/三相四線 與輸入匹配

額定輸出功率：______ kVA（根據客戶設備總功率定制，預留冗余量≥30%）

輸出波形：正弦波，波形失真度≤3%（無畸變，保障精密設備正常工作）

3. 核心性能參數

穩壓響應速度：≤20ms（快速應對電網電壓突變，避免設備停機）

變壓效率：≥97%（滿載狀態下，低能耗，降低運行成本）

工作方式：連續運行（支持24小時不間斷供電，滿足設備長期工作需求）

絕緣電阻：≥100MΩ（500V DC），絕緣性能優良，安全可靠

耐壓強度：輸入與輸出、輸入與外殼、輸出與外殼之間，承受3000V AC/1min 無擊穿、無閃絡

4. 環境與防護參數

工作環境溫度：-10℃~45℃

工作環境濕度：≤90% RH（無凝露）

防護等級：IP20（可選配）

噪音：≤65dB（1m 距離測量，低噪音運行，不干擾現場環境）

三、核心功能特點

寬范圍輸入適配：輸入電壓覆蓋160V~260V，徹底解決南美現場電壓時高時低的問題，保障設備在極端電網環境下穩定供電。

高精度穩壓輸出：通過精密PID控制算法，輸出電壓穩定在380V±1~2%，完全滿足客戶380V設計設備的用電精度要求，避免電壓波動對設備造成損壞或故障。

變壓+穩壓一體化：集成變壓與穩壓功能，無需額外搭配變壓器或穩壓器，簡化設備安裝流程，節省現場安裝空間。

多重安全保護：具備過壓保護（輸出≥420V自動切斷）、欠壓保護（輸入≤160V報警提示）、過載保護（負載≥120%額定功率自動停機）、短路保護（輸出短路瞬間切斷電源）、過熱保護（機身溫度≥85℃啟動散熱/停機）等多重保護，保障設備與人員安全。

智能監控與顯示：配備數字顯示屏，實時顯示輸入電壓、輸出電壓、負載率、設備溫度等關鍵參數，方便現場人員直觀監控設備運行狀態；同時具備故障報警功能（聲光報警），快速提示故障類型。

適配出口需求：機身設計符合國際通用標準，接線端子采用防誤插結構，外殼采用防腐防銹材料，適應南美不同地區的氣候與環境；支持中英文操作界面切換，方便當?shù)厝藛T操作。

四、適用范圍

本設備專為出口南美的380V設計設備打造，適用于各類工業設備、精密儀器、生產線等需要穩定380V供電的場景，可直接安裝在設備前端，實現電壓轉換與穩壓的一體化解決方案。

五、產品結構與材質

外殼：采用冷軋鋼板沖壓成型，表面靜電噴塑處理，防腐防銹，機械強度高。

核心元件：變壓器采用高導磁率硅鋼片與無氧銅線圈，損耗低、效率高；穩壓模塊采用進口功率器件，穩定性強、使用壽命長。

散熱系統：采用智能溫控風扇+散熱片組合散熱，根據設備溫度自動調節風扇轉速，兼顧散熱效果與節能需求。

六、安裝與維護

1. 安裝要求

安裝環境：需安裝在通風、干燥、無粉塵、無腐蝕性氣體的場所，遠離熱源與易燃易爆物品。

安裝方式：落地式安裝，固定在平整地面上，確保設備放置平穩；接線時嚴格區分輸入與輸出端子，避免接反。

接地要求：設備必須可靠接地，接地電阻≤4Ω，保障用電安全。

2. 維護要點

日常檢查：定期檢查設備外殼溫度、風扇運行狀態、接線端子是否松動，發現異常及時停機處理。

清潔保養：每季度清潔一次設備外殼與散熱片灰塵，避免灰塵堆積影響散熱。

故障處理：設備出現故障時，先切斷電源，根據顯示屏報警提示排查故障；若無法自行解決，聯系東莞市卓爾凡電力科技有限公司技術人員進行維修。

七、質量承諾與售后服務

質量承諾：本設備嚴格按照ISO9001質量管理體系生產，出廠前經過嚴格的空載、滿載、波動電壓等測試，確保產品質量合格。

質保期限：產品質保期為12個月（自設備驗收合格之日起），質保期內非人為損壞導致的故障，免費提供維修與更換配件服務。

售后服務：提供24小時技術咨詢服務，接到客戶故障通知后，4小時內給出解決方案

八、生產廠家信息

廠家名稱：東莞市卓爾凡電力科技有限公司

聯系人：卓爾凡劉經理

備注：本技術規格書參數可根據客戶設備具體功率、特殊環境需求進行定制調整，最終參數以雙方確認的技術協議為準。
