本篇主要是Zynq全可編程片上系統詳解。

1. 什么是 Zynq?

Zynq 是由賽靈思(Xilinx，現為 AMD 的一部分)推出的一系列全可編程片上系統。它的革命性創新在于，它不是傳統的 FPGA，也不是傳統的處理器，而是將高性能的 ARM Cortex-A 系列處理器與傳統的 FPGA 可編程邏輯緊密地集成在單一芯片上。

簡單來說，你可以把 Zynq 理解為一顆“雙(單或多)核 ARM 處理器 + 一塊 FPGA”的超級合體芯片。但這不僅僅是簡單的物理拼接，而是深度的、系統級的集成。

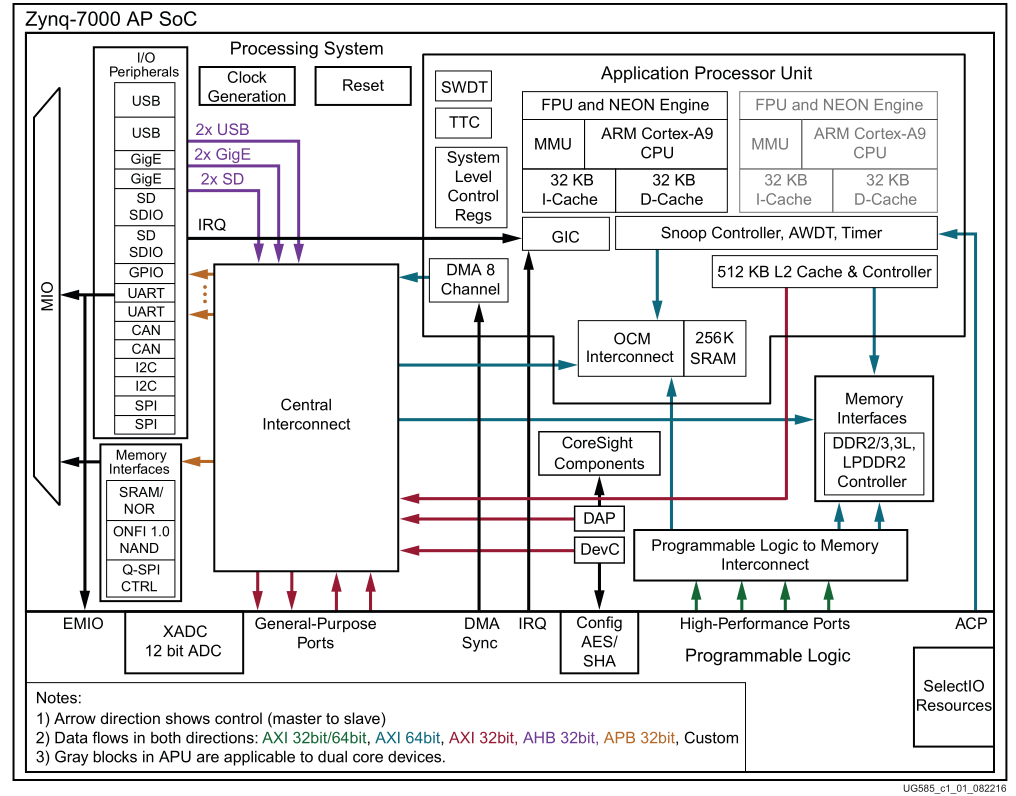

2. Zynq 的核心架構：Processing System (PS) + Programmable Logic (PL)

這是理解 Zynq 的關鍵。其芯片內部清晰地劃分為兩大功能單元：

A. 處理系統 - Processing System (PS)

這部分就是一個完整的、硬核的 ARM 處理器子系統，相當于一顆標準的應用處理器。它獨立于 FPGA 邏輯，即使不使用 PL 部分，PS 也能像普通 ARM 芯片一樣獨立運行。

PS 的主要組成部分：

應用處理器單元(APU)：

CPU Cores: 通常是雙核的 ARM Cortex-A9(Zynq-7000系列)或更強大的 Cortex-A53(Zynq UltraScale+ MPSoC系列)或 Cortex-R5 實時處理器。

緩存: 一級和二級緩存。

內存管理單元(MMU)： 支持運行復雜的操作系統，如 Linux。

存儲器接口：

DDR 控制器： 用于連接外部 DDR 內存(如 DDR3, DDR4)。

靜態存儲器控制器： 用于連接 Flash、SRAM 等。

豐富的 I/O 外設：

通用外設： 如 Gigabit Ethernet、USB、UART、I2C, SPI, CAN 等。

專用接口： 如 SD/SDIO, GPIO 等。

互聯系統： 包括 AMBA AXI 總線，用于連接 PS 內部的各個單元，以及連接 PS 和 PL 的關鍵橋梁。

B. 可編程邏輯 - Programmable Logic (PL)

這部分就是傳統的 FPGA 架構，由可編程的邏輯資源組成。

PL 的主要組成部分：

可配置邏輯塊(CLB)： 由查找表(LUT)和觸發器(Flip-Flop)組成，用于實現自定義的數字邏輯功能。

塊 RAM(BRAM)： 分布在各處的嵌入式內存塊，可用于數據緩存或 FIFO。

數字信號處理單元(DSP Slice)： 專為高性能數學運算(如乘法、累加)優化的硬件單元，非常適合做濾波器、FFT 等。

可編程 I/O： 支持多種電氣標準和協議。

其他硬核IP： 如高速串行收發器(GTP/GTX)、PCIe 控制器、ADC 轉換器等(取決于具體型號)。

C. PS 與 PL 之間的互聯：AXI 接口

PS 和 PL 之間通過高性能的 AXI(Advanced eXtensible Interface) 總線連接。這不是簡單的 GPIO 連接，而是類似于 SOC 內部使用的高帶寬、低延遲的片上總線。它允許：

高帶寬數據流： PS 和 PL 之間可以高速傳輸數據。

內存一致性： PL 可以直接通過 AXI 訪問 PS 控制下的 DDR 內存，無需 CPU 參與。

低延遲控制： PS 可以像控制外設一樣配置和控制 PL 中的邏輯。

這種深度集成是 Zynq 與傳統“處理器+FPGA”分立方案的本質區別，它帶來了性能、功耗和體積上的巨大優勢。

3. Zynq 的主要優勢和特點

系統集成與小型化： 將處理器和 FPGA 合二為一，顯著減少了 PCB 面積、元件數量和系統復雜度。

高性能與低延遲： PS 和 PL 之間的 AXI 互聯提供了遠超傳統芯片間總線(如 PCIe)的帶寬和極低的通信延遲。

功耗效率： 相比分立方案，芯片內部通信的功耗更低。

無與倫比的靈活性：

硬件可重構： PL 部分可以根據不同的應用場景進行重新編程，實現不同的硬件加速器或外設。

軟件可編程： PS 部分可以運行復雜的操作系統(如 Linux)或裸機程序。

真正的硬件加速： 可以將算法中計算密集的部分(如圖像處理、加密解密、矩陣運算)用 PL 實現為硬件加速器，由 PS 調用，性能提升可達數十倍甚至上百倍。

功能安全與可靠性： 尤其適用于 Zynq UltraScale+ MPSoC，它集成了實時處理器(Cortex-R5)和應用處理器(Cortex-A53)，可以在一顆芯片上同時實現富功能(如人機界面)和強實時/高可靠性的控制任務。

4. Zynq 的開發流程

開發 Zynq 需要軟硬件協同設計，主要使用 AMD 的 Vivado 和 Vitis 工具鏈。

硬件平臺創建(在 Vivado 中)：

創建 Block Design。

添加并配置 Zynq IP，使能 PS 端需要的外設(如 UART, Ethernet)。

在 PL 端設計自定義的硬件加速器 IP，并通過 AXI 接口連接到 PS。

生成比特流文件。

軟件應用開發(在 Vitis 中)：

Vivado 導出的硬件平臺(.xsa 文件)會定義系統的硬件信息。

在 Vitis 中，基于該硬件平臺創建板級支持包，它包含了操作硬件所需的驅動和庫。

創建應用程序項目，編寫 C/C++ 代碼，調用硬件加速器，處理業務邏輯。

編譯、調試應用程序。

系統部署：

將比特流文件(配置 PL)和應用程序可執行文件(如 ELF)加載到目標板上運行。

5. Zynq 產品系列

Zynq-7000 SoC： 最經典和廣泛使用的系列，采用 Cortex-A9 雙核處理器，是許多工業、汽車、消費電子項目的首選。

Zynq UltraScale+ MPSoC： 更強大的下一代產品，采用 64 位 Cortex-A53 應用處理器、Cortex-R5 實時處理器和 Mali GPU，還集成了 H.265/H.264 視頻編解碼器，面向高端嵌入式視覺、ADAS(高級駕駛輔助系統)、通信等應用。

6. 典型應用場景

嵌入式視覺： 相機中，PS 運行 Linux 處理網絡通信和用戶界面，PL 實現圖像傳感器接口、去馬賽克、色彩空間轉換等高速圖像預處理。

高級駕駛輔助系統(ADAS)： 利用 PL 并行處理能力實時處理多路雷達、激光雷達和攝像頭數據，進行目標識別和融合。

工業物聯網與電機控制： PS 運行通信協議棧并連接云端，PL 實現多路高精度的 PWM 輸出和編碼器接口，實現復雜的伺服控制算法。

通信系統： 實現軟件定義無線電(SDR)，基帶處理在 PL 中完成，協議棧在 PS 中運行。

測試與測量： 構建高度定制化的儀器，PL 用于實現特定的協議分析或信號生成邏輯。

總結

Zynq 通過將高性能 ARM 處理器與 FPGA 可編程邏輯的深度集成，創造了一種全新的“軟硬一體”的芯片品類。它完美地平衡了處理器的靈活編程能力和 FPGA 的并行高性能，為復雜的嵌入式系統設計提供了高性能、高靈活性、高集成度的終極解決方案，是應對現代智能邊緣設備各種挑戰的理想平臺。
