在單節鋰離子電池（標稱電壓3.7V）供電的便攜式設備中，選擇一款高效、穩定且外圍簡潔的充電管理芯片至關重要。本文將聚焦 3.7V鋰電池充電芯片 ，深入解析平芯微（PWCHIP）旗下的四款主流型號：PW4054H、PW4057H、PW4056HH以及PW4213，結合其官方規格書，從特性、應用與設計要點進行對比說明，為您的項目選型提供真實、可靠的參考。

1. PW4054H：基礎型高耐壓線性充電器

核心特性 ：采用SOT23-5封裝，是一款通過外部電阻編程的恒流/恒壓線性充電IC。其最大充電電流為0.5A，輸入耐壓高達28V，并集成6.8V輸入過壓保護（OVP）。芯片內部集成功率管，無需外置MOSFET和檢測電阻，外圍極其簡潔。

關鍵功能 ：具備單路充電狀態指示燈（CHRG）、自動再充電、電池反接保護以及熱調節功能（當芯片溫度過高時自動降低充電電流，防止過熱）。

典型應用 ：適用于充電電流需求不超過500mA的便攜設備，如藍牙耳機、簡易型POS機、LED手電筒等。其小封裝和極少的外圍元件非常適合空間受限的設計。

2. PW4057H：雙指示燈高耐壓線性充電器

核心特性 ：作為PW4054H的升級版，采用SOT23-6封裝。其主要區別在于提供了 雙路充電狀態指示輸出 （CHRG和STDBY），可更清晰地指示“充電中”、“充滿/待機”或“故障”狀態，用戶體驗更佳。

關鍵功能 ：充電電流同樣可通過外部電阻設定至0.5A，具備與PW4054H相同的28V高輸入耐壓、OVP、電池反接保護和熱調節機制。其第五腳（STDBY）若懸空或接地，可兼容PW4054H的PCB布局。

典型應用 ：適用于需要明確充電狀態指示的消費類電子產品，如便攜式音箱、智能手表充電倉、GPS追蹤器等。

3. PW4056HH：1A大電流線性充電器

核心特性 ：采用散熱性能更好的ESOP8封裝，將最大充電電流提升至1A，同時保持了28V的高輸入耐壓能力。它是一款功能更完整的線性充電解決方案。

關鍵功能 ：

·電池溫度監測 ：專設TEMP引腳，可外接NTC熱敏電阻，實時監控電池溫度，確保充電安全。

·使能控制 ：具備CE引腳，可通過外部邏輯電平控制充電功能的開啟與關閉。

·雙狀態指示 ：提供CHRG和STDBY雙路開漏輸出指示燈。

典型應用 ：適用于對充電速度有要求、且電池容量較大的設備，如平板電腦備用電源、大容量移動電源、電動工具等。其集成溫度監測功能，對安全性要求高的場景尤為適用。

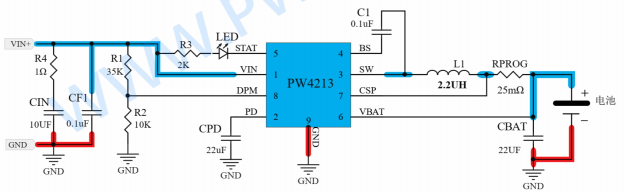

4. PW4213：2A高效開關降壓型充電器

核心特性 ：與前幾款線性充電器不同，PW4213是一款同步開關降壓型充電管理芯片，采用SOP8-EP封裝。其最大充電電流高達2A，且充電效率遠高于線性方案，尤其在高壓差（如9V/12V輸入對3.7V電池充電）時優勢明顯，能顯著減少發熱。

關鍵功能 ：

·高頻率與高效率 ：500kHz開關頻率，有助于使用小型化電感電容。

·輸入DPM（動態功率管理） ：可防止弱適配器過載，通過外部分壓電阻設定輸入電壓鉗位值，智能匹配不同電源。

·四段式充電 ：包含消流、恒流、恒壓和充滿截止全過程。

·外置電流檢測 ：通過CSP引腳外接毫歐級電阻（RPROG）精確設置充電電流。

典型應用 ：需配合 PW6606等快充協議誘騙芯片 ，實現從QC/PD適配器取電快充。適用于需要快速充電的移動設備、智能家居產品以及任何需要高效率、大電流充電的方案。

選型對比與總結

結論 ：
選擇3.7V鋰電池充電芯片時，若追求極致成本和簡單應用，PW4054H是最優解。若需明確的雙狀態指示，則選擇 PW4057H 。當充電電流需求接近1A且關注安全監控，PW4056HH是理想的線性方案。而對于追求充電速度、效率，并計劃使用快充適配器的應用，PW4213開關降壓方案是必然選擇，其需搭配如PW6606等協議芯片以實現完整的快充功能。所有設計均應參考官方最新數據手冊，并注意PCB布局散熱，以確保芯片穩定可靠工作。
